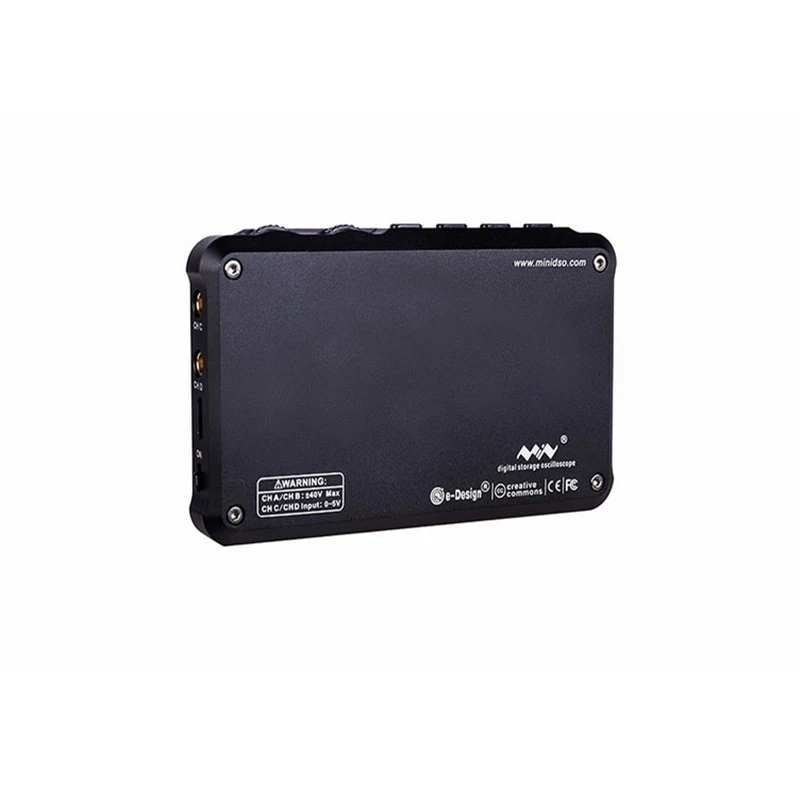

Цифровой осциллограф DS213 нано ARM Cortex M3 с USB 15 МГц 4 канала лучше чем DSO203|digital oscilloscope

Мини DS213 цифровой осциллограф USB ARM Nano Osciloscopio 15 МГц 4 канала ARM Cortex M3 Meter MINI Osciloscope лучше, чем DSO203

DS213 представляет собой "5-трек, 4-волновой линией" Цифровой запоминающий осциллограф для общего назначения электронные инженерные задачи и базируется на ARM Cortex M3 ядро. DS213 использует FPGA для управления внешним управлением ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивки приложений. Он также имеет встроенный usb-накопитель 8 Мб для хранения сигналов и обновления прошивки системы. Слой приложения кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии с их потребностями

Особенности продукта:

• Мини-размер, вес, портативный и портативный светильник;

• Он может хранить формы волны, делая анализ формы волны более четким и эффективным;

• Несколько режимов триггера, поддержка триггера Ascend/Descend Edge, положительного/отрицательного импульсного триггера и логического триггера;

• Мощная способность обрабатывать формы волны, она может автоматически измерять такие параметры, как напряжение, частота и ширина импульса США.

Технические характеристики:

ЦП:ARM Cortex M3

FIFO и контроль:FPGA

ADC:HWD9288-100

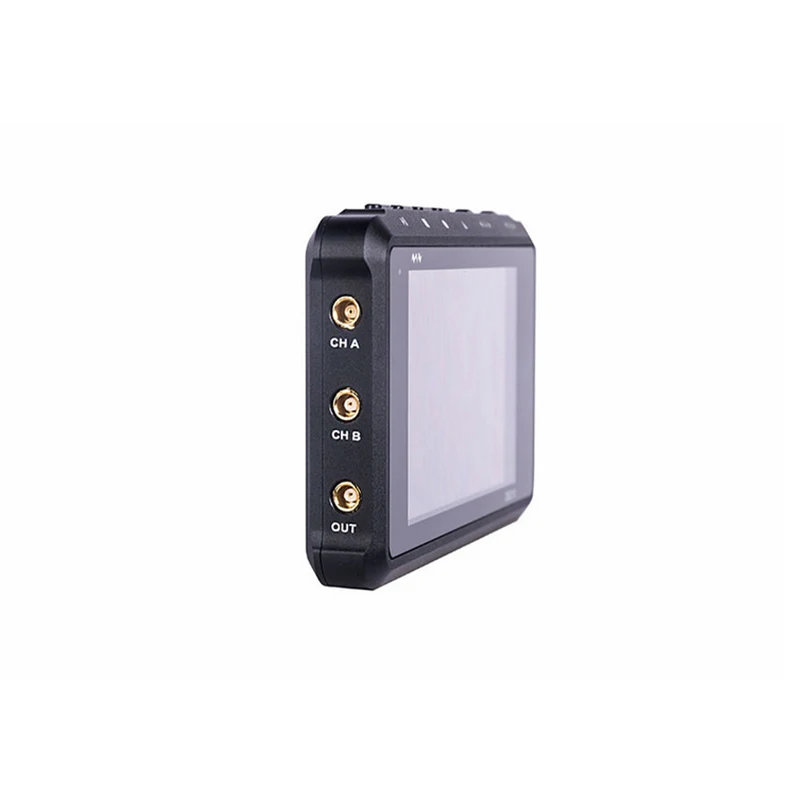

Аналоговые каналы:2([CH_A] [CH_B])

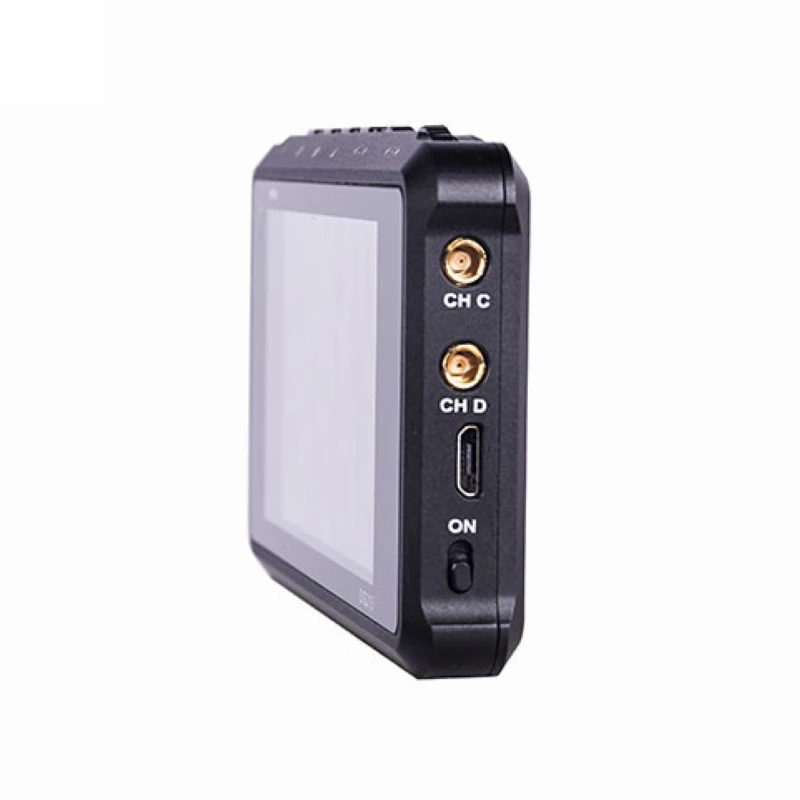

Цифровые каналы: 2([CH_C] [CH_D])

Операционный канал:INV [CH_A],INV [CH_B], [CH_A]+[CH_B], [CH_A]-[CH_B],[CH_C] и [CH_D],[CH_C] | [CH_D]

Вертикальная чувствительность:10 мВ-10 В/див (1-2-5 шаг) (с помощью зонда X1)

100 мВ-100 в/див (1-2-5 шаг) (с помощью зонда X10)

Вертикальное разрешение:8 бит

Глубина памяти образца:4 канала, 4*4K

Муфта:DC, AC

Максимальное входное напряжение:± 40Vpp (с помощью зонда X1)

± 400Vpp (с помощью зонда X10)

Типы триггеров:Ascend/спуск кромки триггера, положительный/отрицательный импульсный триггер, логический триггер

Режим запуска:Авто, нормальный, одиночный, медленный

Источник запуска:[CH_A] [CH_B] [CH_C] [CH_D]

Источник сигнала: квадратная волна:От 10 Гц до 8 МГц, всего 20 сдвигов и 3 Vpp источника сигнала;

Синусоидальная/Треугольная/Пилообразная волна:10 Гц до 20 МГц, всего 11 сдвигов и 3 Vpp источника сигнала

Хранение:Встроенный usb-диск 8M

Типы файлов:BMP, BUF, CSV

Типы автоматического измерения:Последовательность сигнала/цикл/коэффициент мощности, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее

Измерение курсора:Значение времени, амплитудное значение

Режимы отображения: 4 линии волны:Линия 1: [CH_A], скрыть

Линия 2: [CH_B], скрыть

Линия 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, HIDE

Линия 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C] и [CH_D], [CH_C] | [CH_D], скрыть

Режим выборки:Выборка в реальном времени
Частота дискретизации:100 м Sa/s

Аккумулятор:1000 мАч

Размер:99,5 мм x 58,5 мм x 13,5 мм

Вес:129 г (с батареей)

Сертификат:CE, FCC
