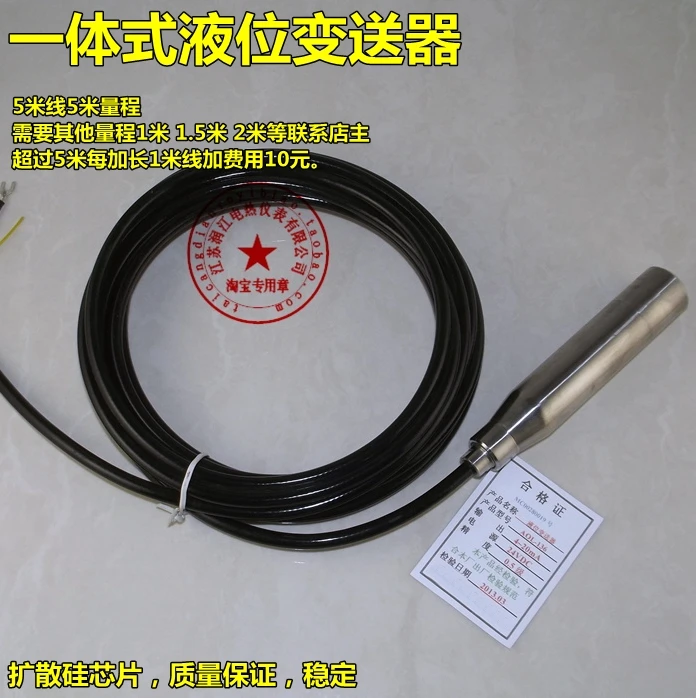

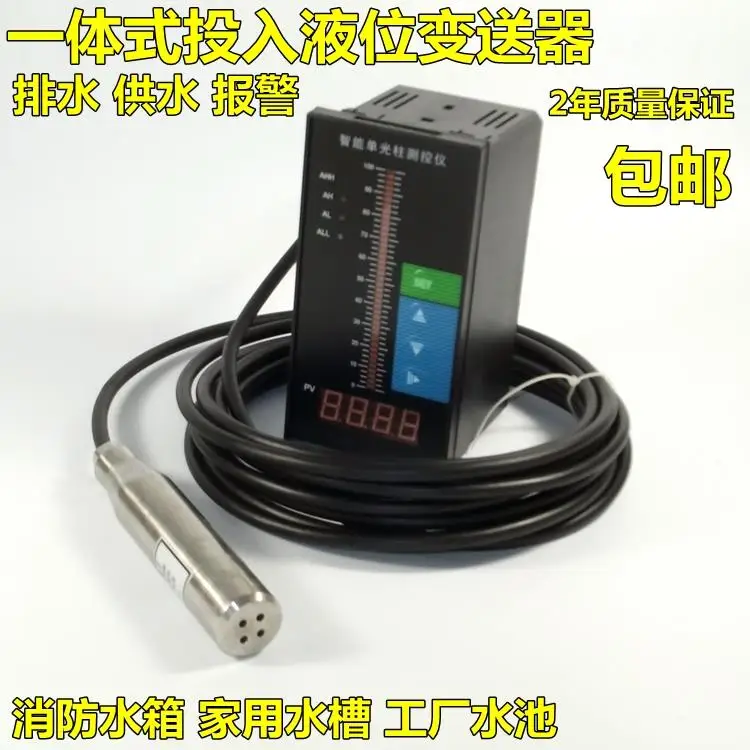

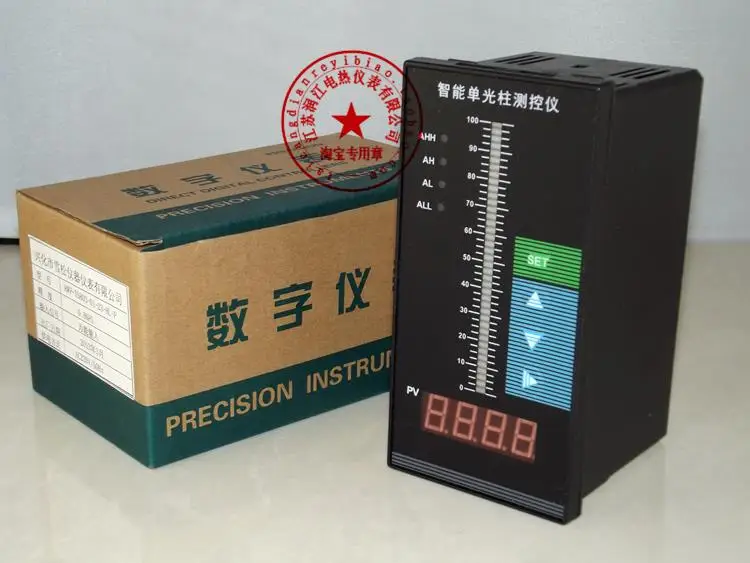

Дисплей инструмент/цифровой луч инструмент управления/метр вход 4 20MA огонь

---

Ниже приводится Сплит-Тип (со взрывозащищенной соединительной коробкой):

Принцип работы

Принцип измерения статического давления:Когда датчик уровня жидкости посвящен определенной глубине в жидкости, подлежащей измерению, sensorWelcome на поверхность по формуле давления: P = P.G.H + PoФорма в:P: давление на поверхность передатчика.

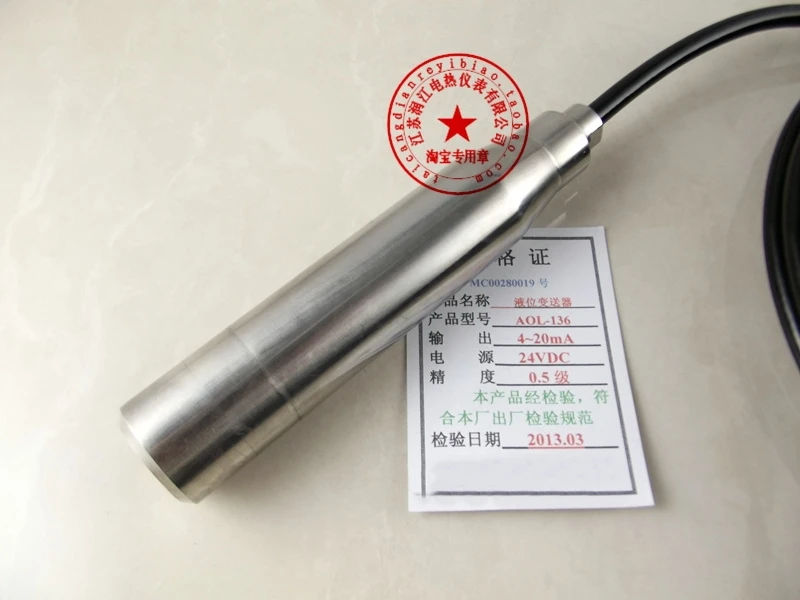

Jiangsu run river Тип входа жидкостный измеритель уровня

P: измеренная плотность жидкостиG: ускорение местной тяжестиPo: атмосферное давление на жидком уровнеH: передатчик в глубину жидкостиВ то же время, через проводное руководство из нержавеющей стали будет внедрено в давление жидкого датчика положительного давления, и отрицательная полость давления на поверхность высокого давления по и датчика соединена, для смещения датчика на задней панели, датчик измеренного давления: П.g.h, очевидно, путем измерения давления P, может получить глубину уровня жидкости

Основные технические индекс

Диапазон измерения: 1 ~ 110 м (диапазон измерения, пожалуйста, возьмите сообщение после выстрела, нет сообщения по длине кабеля, как в ассортименте)Точность: 0.5%Рабочая температура:-20 ~ 80Выходной сигнал: система второго уровня 4 ~ 20 madccНапряжение питания: Стандартный 24В DCНе Чувствительная площадь: менее 1.0% FSГрузоподъемность: 0-600Относительная влажность: менее 85%Класс защиты: IP68 (Интегрированная Взрывозащищенная Соединительная коробка)Взрывозащищенная марка: execia II CT4-7 (Интегрированная Взрывозащищенная Соединительная коробка)Длина кабеля: выбор доставки, для удлинения 1 мега 10 юаней. Свяжитесь с владельцем Материал: 304 Пробник из нержавеющей стали

Типичные применения:

Низкий уровень мониторинга? Открыть бак? Измерение глубины или уровня колодцев или открытой воды? Измерение уровня воды? Очистка сточных вод, химическая и фармацевтическая промышленность Система измерения и контроля системы водоснабжения постоянного давления

Принцип работы:

В соответствии с принципом измерения статического давления:При включении датчика уровня жидкого уровня в измеренную жидкость в определенной поверхности атаки Датчика Глубины при помощи формулы давления: XDP = P.G.H +, Po,Тип:P: Добро пожаловать в жидкостный измеритель давленияP: измеренная плотность жидкостиG: Местное ускорение тяжестиPo: поверхностное атмосферное давлениеH: Ввод в глубину передатчика жидкого уровняВ то же время, через проводное руководство из нержавеющей стали будет внедрено в давление жидкого датчика положительного давления, и отрицательная полость давления на поверхность высокого давления по и датчика соединена, для смещения датчика на задней панели, датчик измеренного давления: П.g.h, очевидно, путем измерения давления P, может получить глубину уровня жидкости.

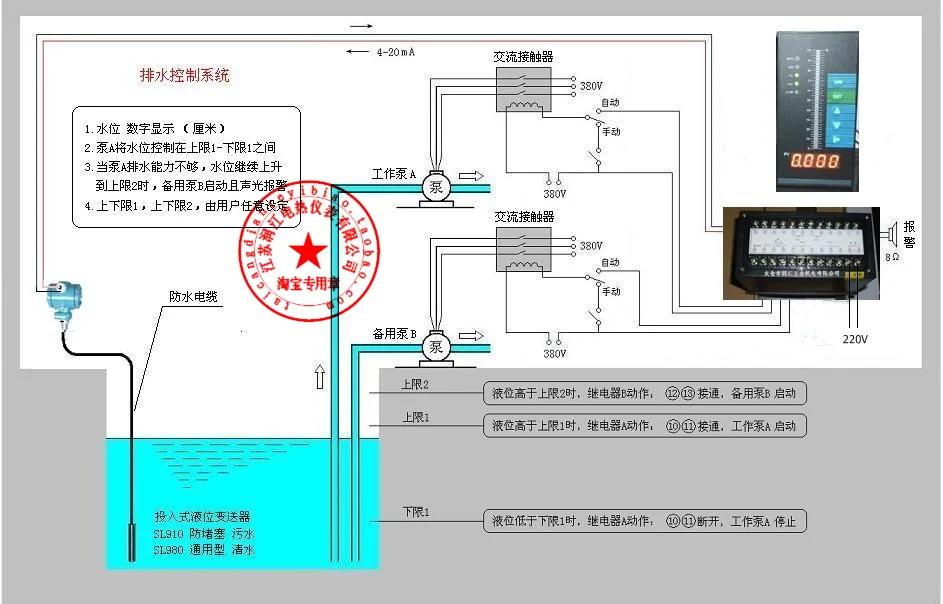

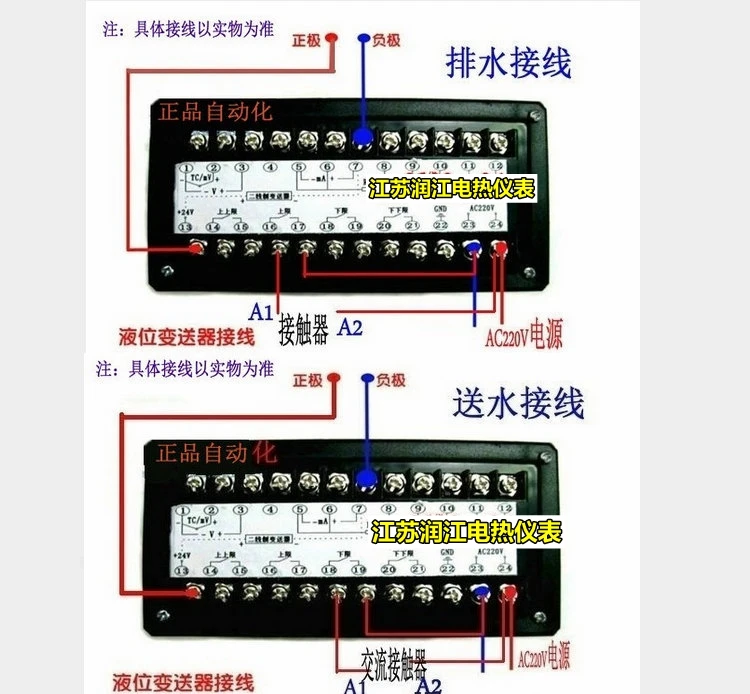

Схема:

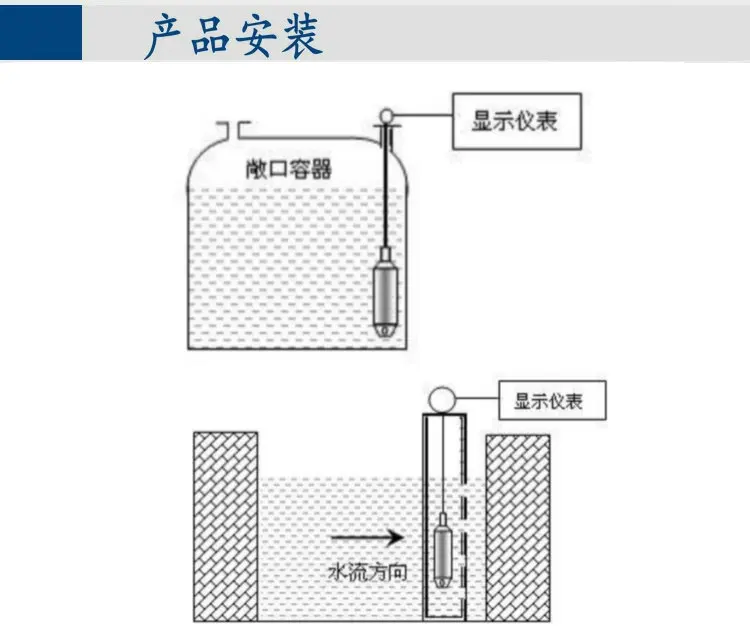

Корректную установку

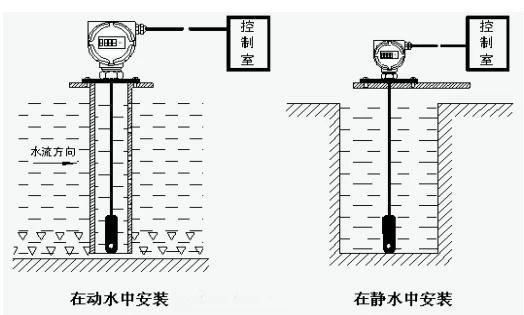

ClakeUse и installation notes:1 уровень передатчик для транспортировки и хранения должен восстановить оригинальную упаковку и хранить в прохладном, сухой и вентилируемый склад.2 аномальных использования, следует отключить питание, остановить использование, проверить3 в связном с блоком питания должны быть строго в соответствии с проводкой подключения.ClakeHow для установки:Измеритель уровня жидкости должен быть установлен в статическом глубоком, бассейне, обычно диаметр диаметром 45 мм из стальных трубок (разной высоты ударили по ряду отверстий, для того, чтобы гладкая вода в тубе) Фиксируется в воде и будет помещена в стальной патрубок, который может быть использован в стальную трубу. Направление установки-это вертикальный передатчик входного типа, место установки должно быть вдали от жидкого входа и агитатора. В больших вибрационных случаях, может быть провод намотка на передатчике, использование проволочного демпфера, чтобы не вытащить кабель. Измерение расхода или Смешивания Жидкого уровня, обычно диаметр сверла 45 мм о стальной трубке (в противоположном потоке жидкости разной высоты из множества мелких отверстий просверлены, для очистки воды в тубе) фиксируется в воде, А потом в заточение можно использовать в стальных трубах. Входной уровень трансметр, как решить проблему помехТип входа жидкостного передатчика уровня с хорошей стабильностью, высокой точностью, установкой удобно в использовании. Она подвержена воздействию многих факторов в повседневном использовании. Для пользователей лучше использовать передатчик типа ввода, чтобы обеспечить потребителям решение.Прежде всего, использовать традиционный метод, чтобы решить, но не имеет очень хорошего эффекта. Это традиционный метод измерения оборудования на уровне небольшого резервуара для воды, когда преобразователь давления обнаружение установлено в нижней части цистерны, сенсор линия хорошая. Но есть проблема, когда резервуар для воды над водой опускается, давление будет относительно большим качелями ниже. Данные анализа, в течение 1 секунды данные, отображение качелей относительно велико, и правильная стоимость; номер Средний удален с 10 мс, эффект не хорош. Как решить?Анти помехи Тип ввода типа жидкостного уровня передатчика решения:Когда жидкие потоки, чтобы избежать давления, непосредственно влияющие на зонд, или использование других объектов, блокирующих потоки жидкости, когда мгновенное давление может непосредственно повлиять;Вода на входе устанавливается в душ, поток воды, вырезанный в небольшой поток воды вниз распыления, эффект хороший; впускной трубопровод, наклоняющийся к впрыску, чуть-чуть к восходящей точке, вода в воздухе сначала бросится в воздух, а затем опускается, уменьшая прямое воздействие (Кинетическая энергия преобразуется в потенциальную энергию).

Метод отладки

Тип входного типа жидкостного передатчика на заводе, в соответствии с диапазоном табличек nameplate, точное исправление, до тех пор, пока параметры средней плотности соответствуют требованиям стандарта nameplate, вообще не нужно регулировать. Но необходимо регулировать диапазон или ноль, пожалуйста, в соответствии со следующим методом регулировки:
1, подвинуть защитный чехол, внешний Стандартный блок питания 24В и Текущий метр (требуется более 0.2% Класс точности) можно регулировать
2, в вводе типа жидкостного уровня передатчик без жидкости при состоянии нулевого регулировки резистора, выходной ток 4ма
3, Тип инвестиционного уровня в полном масштабе, полный диапазон регулировки диапазона, делаем выходной ток 20мА
4, повторите вышеупомянутые шаги два или три раза, до нормального сигнала
5, пожалуйста, проверьте входной сигнал соответственно 25%, 50%, 75% входной уровень ошибок
6, для неводной среды, тип подачи воды, следует в соответствии с фактическим использованием преобразователя давления средней плотности. Например: средняя плотность составляет 1,3 1 м, диапазон проверки при использовании калибровки 1,3 м
7, регулировка завершена, затяните шапку
Калибровочный цикл 8, Тип входа жидкостный передатчик уровня за год^[1]
