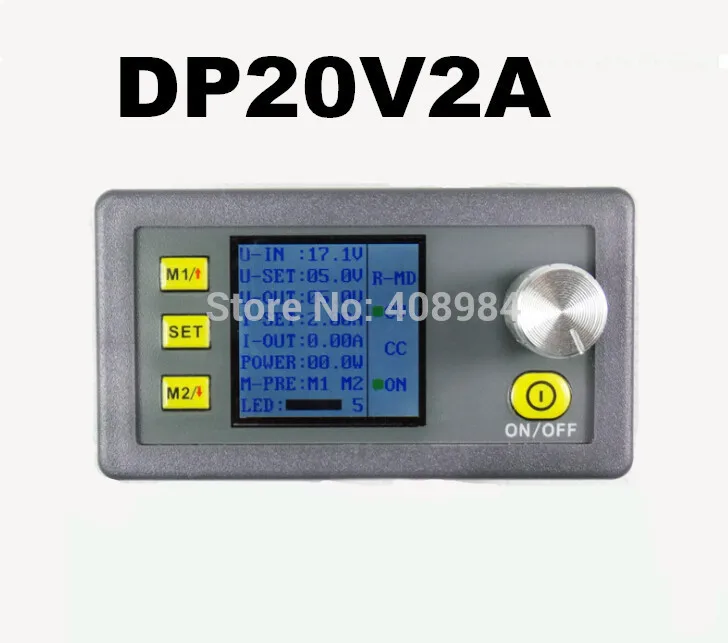

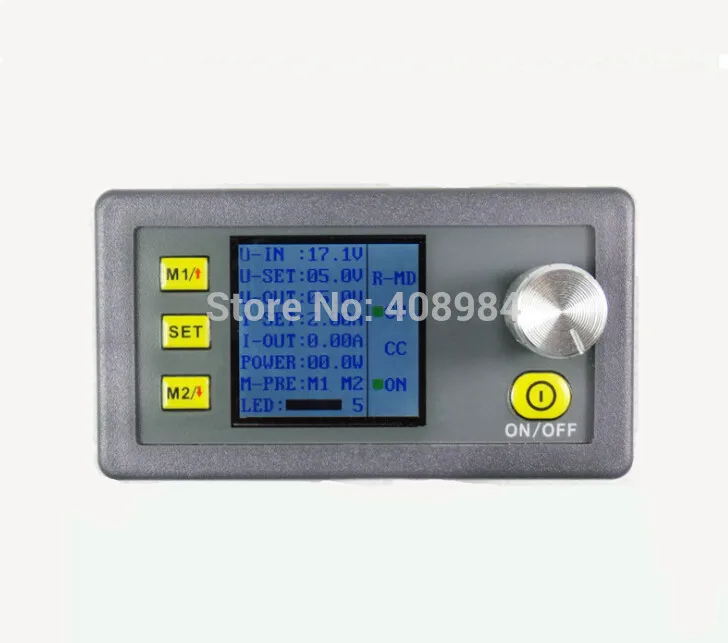

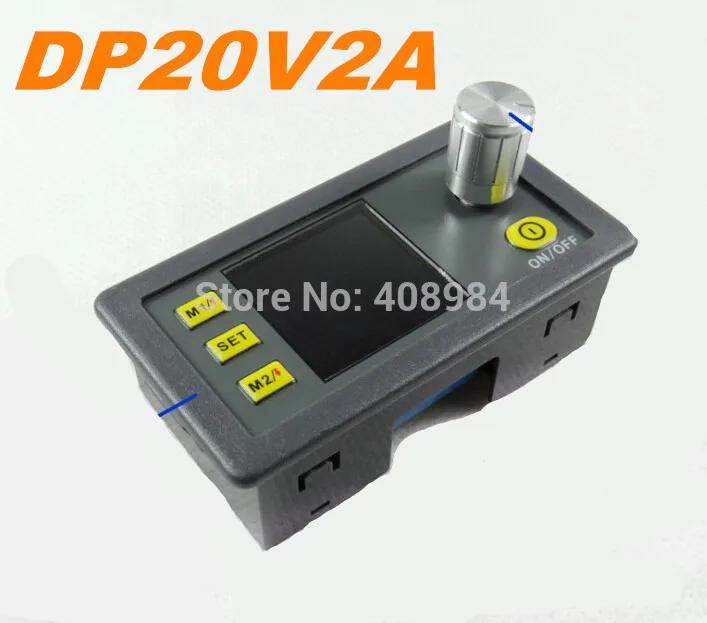

DP20V2A преобразователь напряжения ЖК дисплей Вольтметр постоянного и тока

---

DP20V2A преобразователь напряжения ЖК-дисплей Вольтметр постоянного напряжения и тока понижающий Программируемый Блок питания понижающий модуль

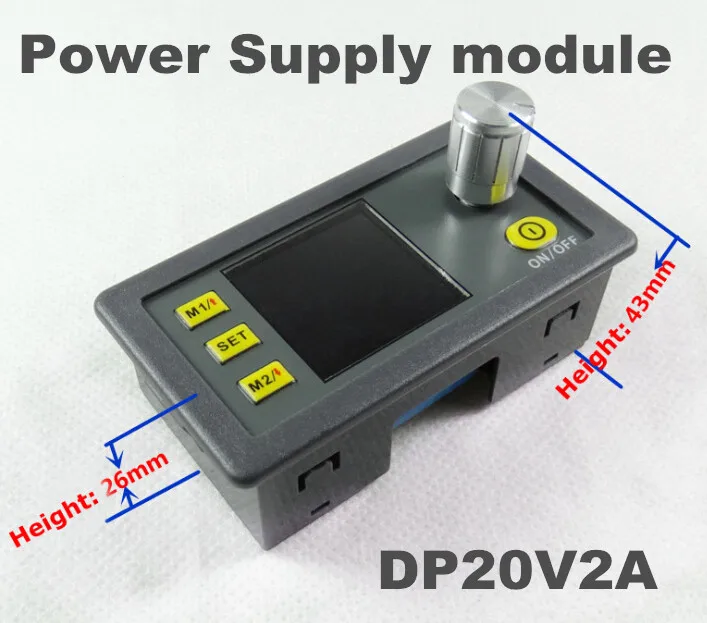

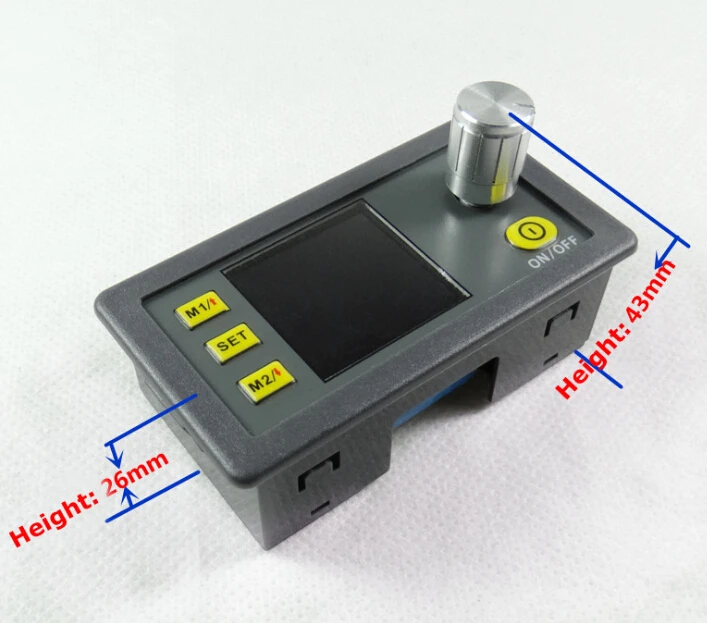

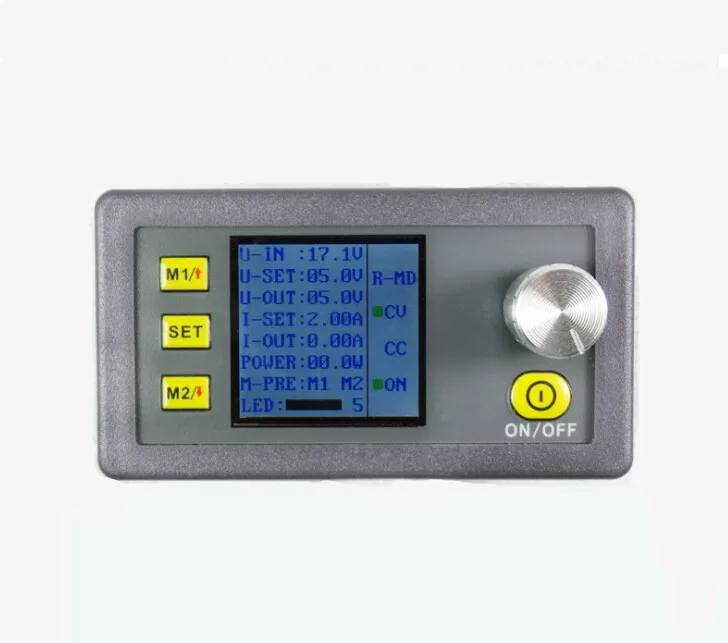

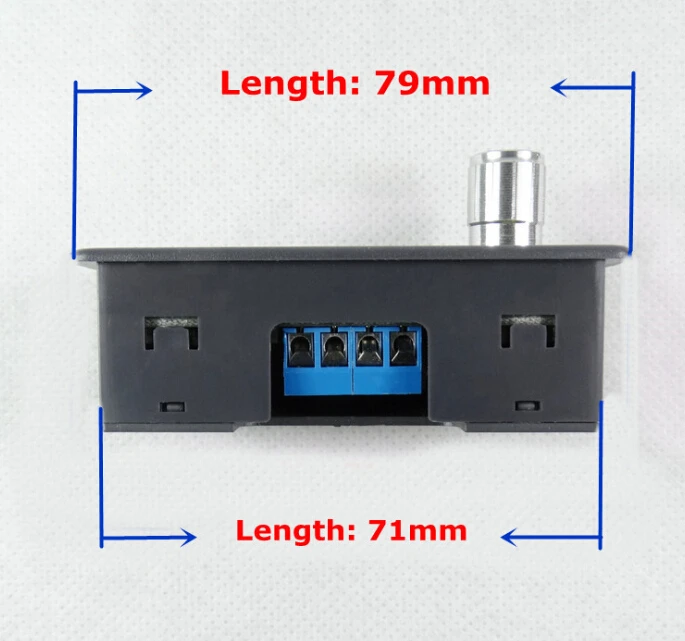

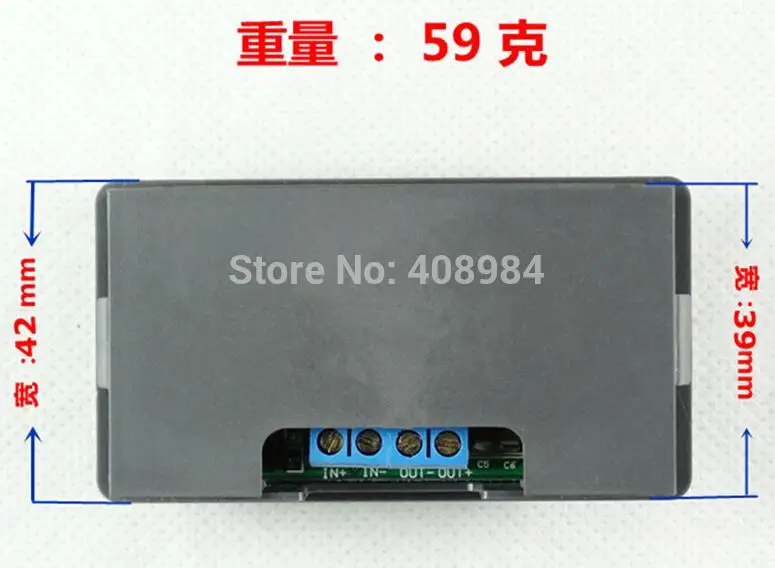

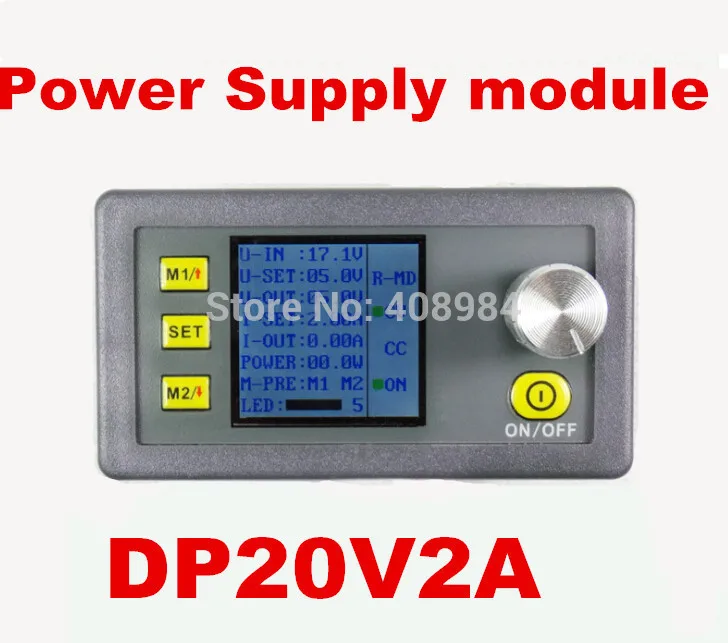

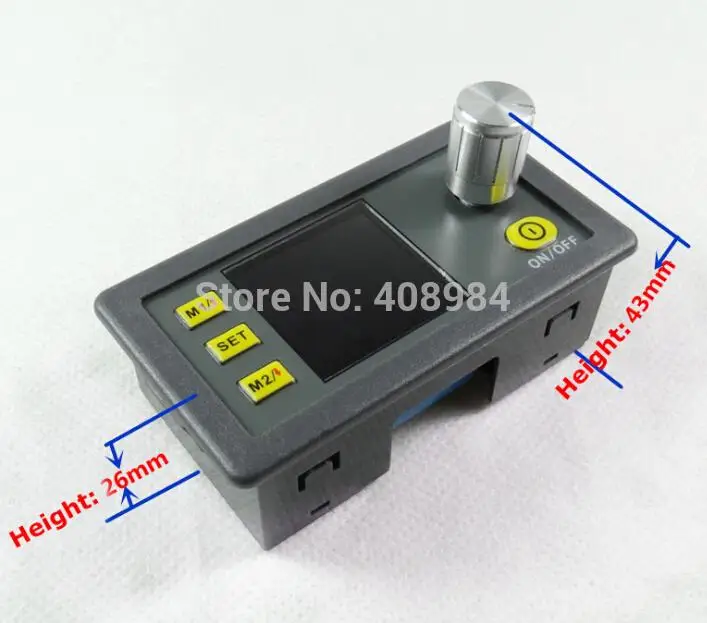

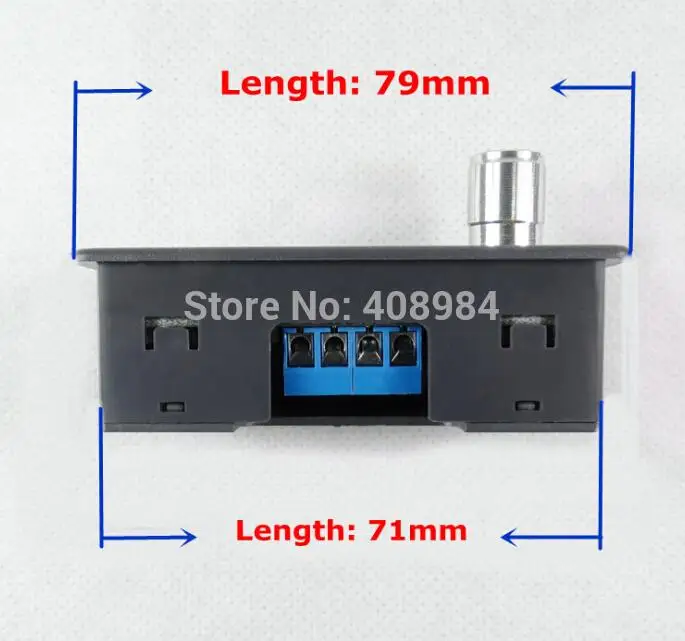

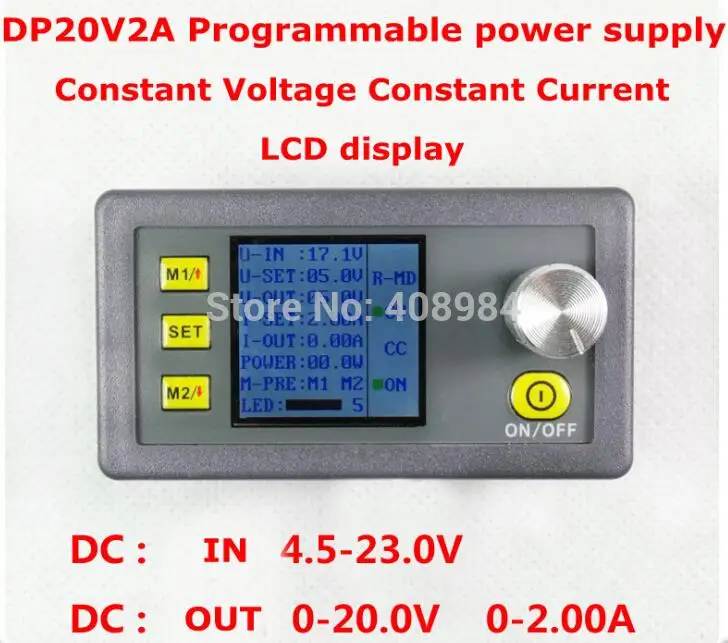

1, введение продуктаМодуль питания NC представляет собой набор функций регулировки моделирования и цифрового управления в одном, маленьком и изысканном, регулируемом выходном напряжении 0-20,0 в, шаге 0,1 в, выходном токе 0-2.00а, шаге 0.01а. Модуль с отключением питания Предустановленная функция хранения напряжения, и имеет две группы быстрого напряжения хранения, по сравнению с традиционным понижающим модулем, более удобным и быстрым перераспределением требуемого напряжения/тока. С жидкокристаллическим дисплеем и функцией цифровой измеритель напряжения, через ЖК-экран можно удобно просматривать предустановленное напряжение, входное напряжение, выходное напряжение, выходной ток, предустановленный ток, выходная мощность, ЖК-дисплей яркость. Содержит различные более практичные функции, более гуманные, визуализированные. 2, технические параметрыВ +: Входной анодВ: Входной катодВыход +: выходной катодВыход выхода-: КатодВыход ток: 0-2.00AМаксимальная выходная мощность: 40 ВтЧастота пульсации: 330 кГцРазмер: 79 мм * 43 мм * 26 ммРазмер отверстия: 71 мм * 39 ммВес: 59 грамм/толькоПик пульсации: 50мв (Типичный)Диапазон входного напряжения: 4,5-23 в (Примечание: 23 в-это максимальный предел напряжения, пожалуйста, оставьте место для использования или повреждения)Диапазон выходного напряжения: 0 V-20,0 V (режим понижения, вход должен быть больше 3 V выхода) Кнопка управления можно быстро получить 2 группы данных 3, инструкции по использованию1 свидетельствует о том, что:U-IN: входное напряжениеU-SET: предустановленное напряжение U-OUT: выходное напряжениеI-SET: предустановленный ток I-OUT: выходной токМощность: выходная мощность M-PRE: быстрое хранениеСветодиодный: яркость подсветки M1: быстрая память 1M2: быстрая память 2 S-MD: Модель набораНормальный режим работы R-MD: ВКЛ/ВЫКЛ: вкл/выкл выход модуляОписание функции 2 ключа:Набор: Настройка функций, идентификация функцийM1/& uarr;: быстрый доступ к сохраненному значению M1/ключ поворота/ярлык вM2/↓: быстрый доступ к сохраненному значению M2/вниз клавишам для выбора/ярлыка вВКЛ/ВЫКЛ: клавиша выходного выключателя напряжения3 инструкции по эксплуатации:(1) Настройка предустановленного напряжения: нажмите клавишу набора, вниз до предустановленного регулятора напряжения U-SET, нажмите код в цифровой заказ регулировочный потенциометр, код, цифровой регулировочный потенциометр, выберите численный код, поверните регулировку потенциометра, короткое нажатие кнопки для выхода, регулятор напряжения. В процессе настройки заданного напряжения, если ключ включения/выключения должен открыть выходное напряжение, и значение выходного напряжения будет немедленно Обновлено; если клавиша вкл/выкл выключается напряжение, то добавьте числовой выход без напряжения.(2) Настройка предустановленного тока: нажмите клавишу набора, вниз до предустановленного I-SET регулирования тока, нажмите код в цифровой регулировочный потенциометр, код, цифровой регулировочный потенциометр, выберите численный код, поверните регулировку потенциометра, короткое нажатие кнопки набора для выхода из тока, регулирования.(3) Память отключения питания: если предустановленное напряжение тока, ток, дизайн уровня яркости ЖК-подсветки с помощью модуля питания является следующей мощностью, необходимо сохранить эти значения в модуле перед питанием. В обычном режиме работы (R-MD) удерживая заданный ключ, пока ЖК-экран не закажет Красный шрифт «MEMO» по запросу, скажите, что три значения сохранены, это с замедленным высвобождением кнопки набора, следующий модуль питания будет по умолчанию значением набора группы.(4) в быстром магазине значения: нажмите клавишу SET, вниз до M-PRE, код в потенциометр M1 M2, место хранения, затем нажмите клавиши M1/arrow, есть положение M1; M2/keys ключи, сохранены в положении M2, Короткое нажатие кнопки набора для выхода из режима хранения.(5) из быстрого значения хранения: когда система не в установленном режиме ("S-MD"), нажмите M1/arrow или M2/↓, может передавать соответствующее быстрое значение напряжения хранения.(6) Регулировка яркости подсветки: нажмите клавишу SET, вниз к предустановленной настройке подсветки, нажмите код в цифровой заказ регулировочный потенциометр, код, цифровой регулировочный потенциометр, выберите численный код, поверните регулировку потенциометра, короткое нажатие кнопки для выхода, регулировка яркости подсветки.В четырех случаях вопросы, требующие внимания1, модуль не используется и не регулируется предустановленное напряжение и ток, предлагаемое закрытие выхода, чтобы предотвратить неправильное использование высокого напряжения и высокой выходной нагрузки электрического ожога.2, обязательно Установите напряжение ниже, чем входное напряжение более 3 в, в противном случае вызов модуля.3, входное напряжение модуля ниже 23 в, 23 в является максимальным ограничением напряжения, пожалуйста, оставьте номер использования, в противном случае это повредит модуль.4. Избегайте длительного воздействия солнечного света на модуль питания, чтобы предотвратить повреждение ЖК-дисплея.5, когда входное напряжение, и не может удовлетворить входное напряжение выше, чем предустановленное напряжение 3 в, модуль автоматически отключится, чтобы предотвратить повреждение выхода, модуль.Модуль 6, полная нагрузка при использовании, пожалуйста, обратите внимание, чтобы держать модуль вентиляции и теплового излучения.7, пожалуйста, не используйте модуль для зарядки аккумулятора, если вход для остановки питания, обратное напряжение батареи повредит модуль. {если вы должны использовать свой собственный добавить диод} в выходной положительный электрод Примечание: этот товар поставляется без розничной коробки.
