Характеристики
Цифровой осциллограф Hantek DSO5102P 100 МГц 2 канала частота дискретизации в реальном
История изменения цены
*Текущая стоимость 24 015,72 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-28-2026 | 30499.3 руб. | 31109.83 руб. | 30804 руб. |
| Jan-28-2026 | 24735.53 руб. | 25230.60 руб. | 24982.5 руб. |
| Dec-28-2025 | 30019.47 руб. | 30619.77 руб. | 30319 руб. |
| Nov-28-2025 | 29779.58 руб. | 30375.95 руб. | 30077 руб. |
| Oct-28-2025 | 23775.18 руб. | 24251.44 руб. | 24013 руб. |
| Sep-28-2025 | 29298.29 руб. | 29884.19 руб. | 29591 руб. |
| Aug-28-2025 | 29058.67 руб. | 29639.77 руб. | 29348.5 руб. |
| Jul-28-2025 | 28818.10 руб. | 29394.67 руб. | 29106 руб. |
Описание товара
 |
 |
 |
 |
 |
 |
 |
 |

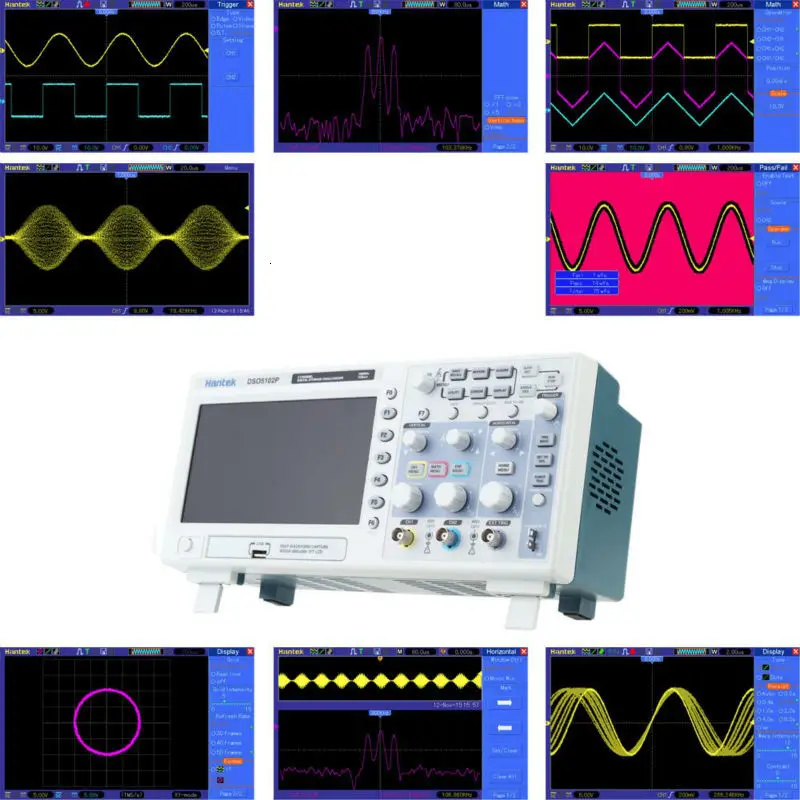

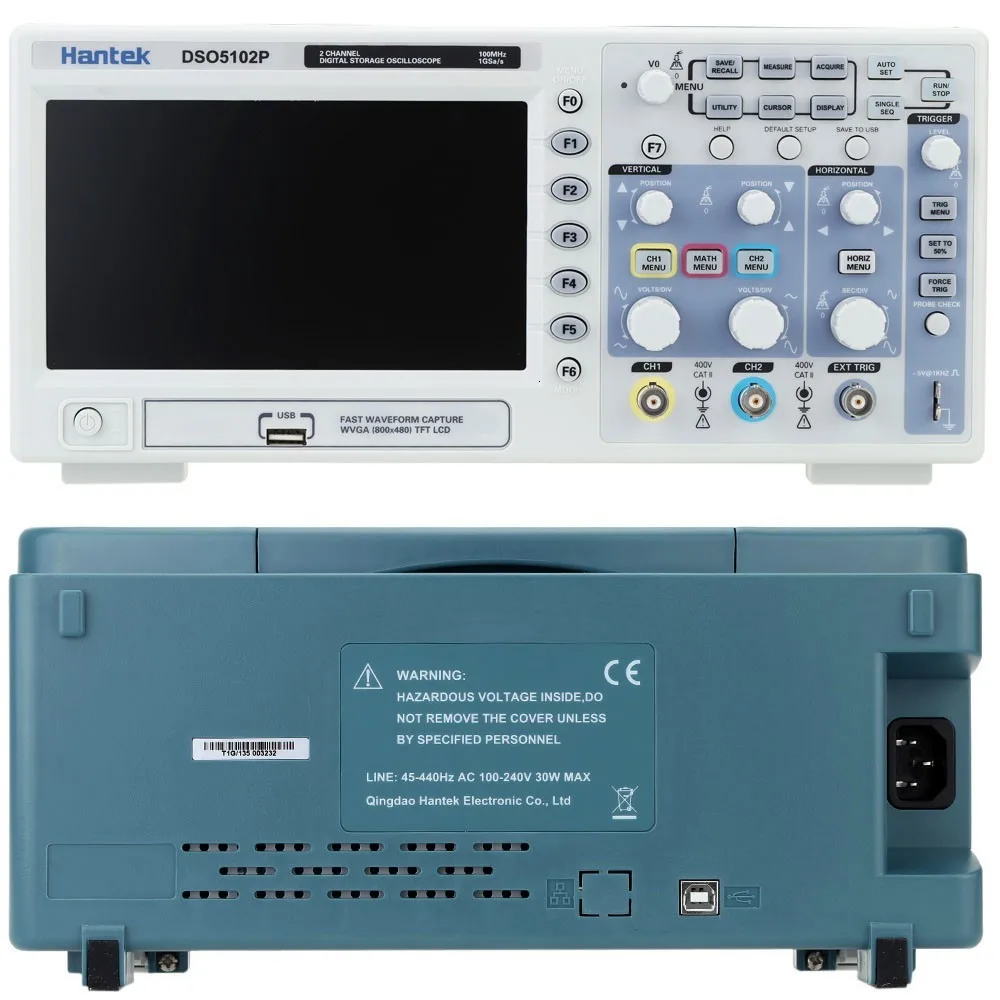

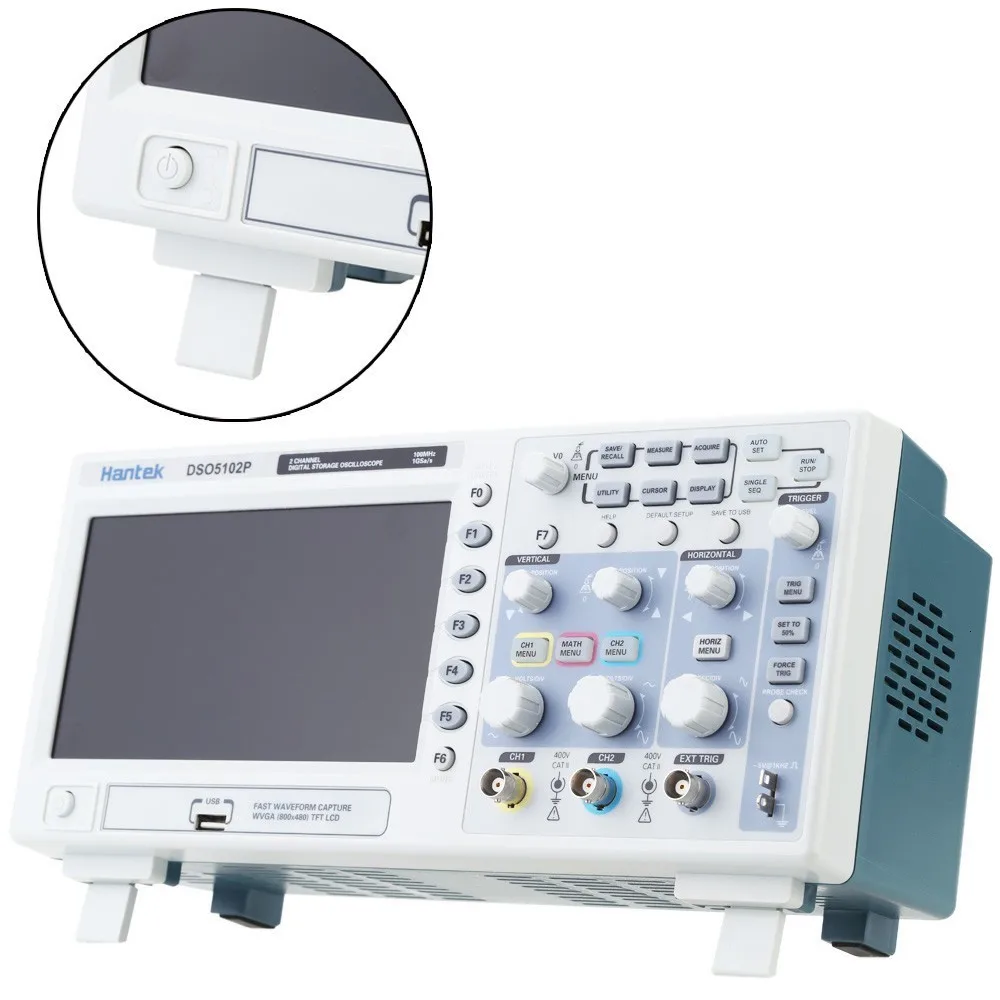

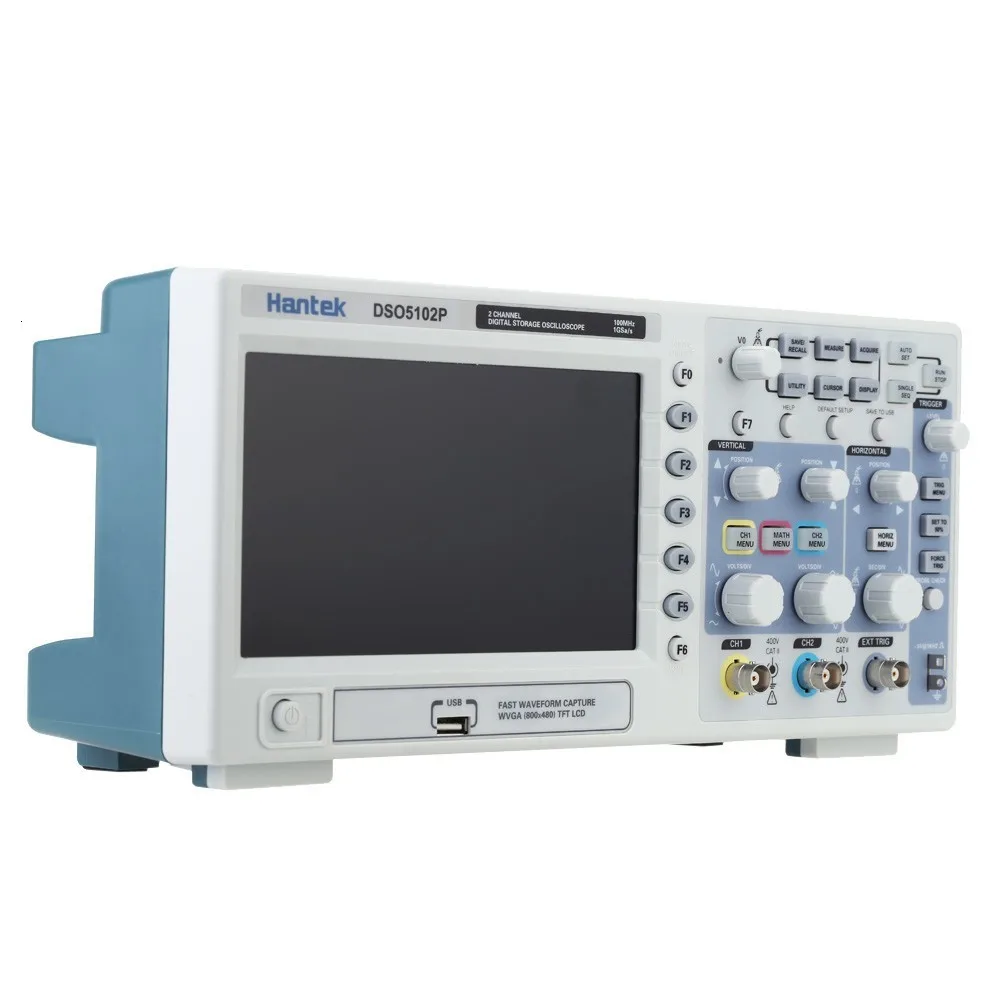

Цифровой осциллограф Hantek DSO5102P, 100 МГц, 2 канала, частота дискретизации в реальном времени 1 ГСА/с, подключение USB-хоста, экран 7 дюймов
Особенности:
100 МГц полос пропускания
1gsa/s частота дискретизации в реальном времени
Большой (7,0 дюймов) цвета могут отображаться WVGA(800x480)
Длина записи до 40K
Режим триггера: кромка, ширина импульса, линия на выбор видео, Слип, сверхурочная работа и т. Д.
Поддержка USB-хоста и подключения устройств, стандартный
Несколько автоматических измерений
Четыре математических функции, включая стандарт FFTs
Обеспечивает программное обеспечение для анализа в реальном времени ПК
VGA дополнительно
Параметры:
| Модель | DSO5102P |
| Приобретение | |
| Частота дискретизации | Образец в реальном времени: 1GS/s |
| Приобретение режимов | |
| Обычный | Обычные данные только в том случае, |
| Пиковое Обнаружение | Высокочастотный и randon glith захвата |
| Средний | Wavecom средняя, на выбор 4,8,16,32, 64128 |
| Входы | |
| Входы муфта | AC, DC, GND |
| Входы Impendance | 1MΩ ± 2% ‖ 20pF ± 3pF |
| Затухания зонда | 1X, 10X |
| Поддерживаемый коэффициент затухания зонда | 1X, 10X, 100X, 1000X |
| Максимальная Вход Напряжение | CAT I и CAT II: 300VRMS (10 ×), категория установки; |
| CAT III: 150VRMS (1 ×); | |
| Категория установки II: derate на 20 дБ/десять лет выше 100 кГц до 13 в пика переменного тока на 3 МГц * и выше. Для несинусоидальных форм волны пиковое значение должно быть менее 450 в. Время полета выше 300 В должно составлять менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должны быть ограничены 300 В. Если эти значения превышены, повреждение осциллограф может произойти. | |
| Горизонтальный Системы | |
| Образец диапазон скорости цифрового потока | 500 мс/с -- 1GS/s |
| Сигналов интерполяции | (Sin x)/x |
| Запись Длина | 40K |
| Диапазон сек/Див | 4ns/div до 40s/div |
| Частота дискретизации и | ± 50 ч./млн (при любых интервалах времени на 1 мс) |
| Точность задержки времени | |
| Диапазон местоположения | 20ns/div до 80us/div; (-8div x s/div) до 40ms; |
| От 200 до 40 С/див; (-8 див х С/див) до 400 с | |
| Точность измерений Delta Time | Однократное снятие, нормальный режим: ± (1 интервал образца + 100ppm × считывание + 0,6ns); |
| (Полная полоса пропускания) | > 16 средних значений: ± (1 интервал между образцами + 100ppm × Чтение + 0,4 ns); |
| Интервал образца = s/div ÷ 200 | |
| Вертикальный Системы | |
| Вертикальный Разрешение | 8-бит, все каналы в выборку одновременно |
| Диапазон местоположения | 2 мВ/див до 10 В/Див |
| Пропускная способность | 100 МГц |
| Время подъема при BNC (стандартный) | 3.5ns |
| Аналоговая полоса пропускания в обычном и среднем режимах на BNC или с зондом, DC в сочетании | 2 мВ/див до 20 мВ/див, ± 400 мВ; От 50 мВ/див до 200 мВ/див, ± 2 в |
| От 500 мВ/див до 2 В/див, ± 40 В; 5 В/див, ± 50 в | |
| Математика | +, -, *, /, FFT |
| БПФ | Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; |
| 1024 образец точка | |
| Предел пропускной способности | 20 МГц |
| Низкочастотная характеристика (-3 дБ) | ≤ 10 Гц на BNC |
| DC усиления точность | ± 3% для стандартного или среднего режима сбора, от 5 В/див до 10 мВ/див; |
| ± 4% для стандартного или среднего режима сбора, от 5 мВ/див до 2 мВ/Див | |
| Точность измерения постоянного тока, | Когда вертикальное смещение нулевое, и N ③ 16:± (3% × Чтение + 0,1div + 1mV) выбрано только 10mv/div или более; |
| Средний режим приобретения | Когда вертикальное смещение не является нулевым, и n③ 16: ± [3% × (считывание + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див |
| Вольт, повторяемость измерений, | Delta вольт, между двумя средними и 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды |
| Средний режим приобретения | |
| Триггер Системы | |
| Тип триггера | Edge, видео, импульсный, наклонный, со временем, альтернативный |
| Источник запуска | CH1, CH2, EXT, EXT/5, AC Line |
| Режимы ожидания | Автоматический, нормальный, одиночный |
| Муфта Тип | DC, AC, шумоподавление, HF отклонение, LF отклонение |
| Чувствительность триггера | Постоянный ток (CH1,CH2): |
| (Тип триггера кромки) | 1div от постоянного тока до 10 МГц; 1,5 div от 10 МГц до 100 МГц; 2div от 100 МГц до полного; |
| Постоянный ток (EXT): | |
| 200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц; | |
| Постоянный ток (EXT/5): | |
| 1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц; | |
| AC: уменьшает сигналы ниже 10 Гц; | |
| Отклонение ВЧ: уменьшает сигналы выше 80 кГц | |
| LF-отклонение: такое же, как и лимиты постоянного тока для частот выше 150 кГц; Уменьшает сигналы ниже 150 кГц | |
| Триггер диапазон уровня | CH1/CH2: ± 8 делений от центр экрана; |
| EXT: ± 1,2 V; | |
| EXT/5:± 6 в | |
| Точность уровня триггера (стандартная), точность для сигналов, которые поднимаются и опускаются в раз ② 20NS | CH1/CH2: 0,2div × Вольт/див в пределах ± 4 делений от центр экрана; |
| EXT: ± (6% настройки + 40mV); | |
| EXT/5: ± (6% настройки + 200mV); | |
| Установите уровень до 50% (стандартный) | Работает с входными сигналами ≤ 50 Гц |
| Видео вспышка триггера | |
| Видео вспышка триггера Тип | CH1, CH2: амплитуда от пикового до пикового значения, 2 деления; |
| EXT: 400 мВ; | |
| EXT/5: 2 в | |
| Формат сигнала и частоты полей, тип триггера видео | Поддерживает Системы вещания NTSC, PAL и SECAM для любого направления или любой линии |
| Выравнивание диапазон | 100ns ~ 10s |
| Импульсный Ширина триггер | |
| Импульсный режим ширины триггера | Триггер, когда (< , >, =, или & ne;); Положительный пульс или отрицательный пульс |
| Импульсная ширина, ТРИГГЕРНАЯ точка | Равное: осциллограф запускается, когда заостренный край импульса пересекается с уровнем триггера. |
| Не равен: если Пульс узок, чем указанная ширина, то точка триггера-это край со шлейфом. В противном случае осциллограф запускается, когда пульс остается дольше, чем время, указанное как ширина импульса. | |
| Меньше, чем: ТРИГГЕРНАЯ точка-это заостренный край. | |
| Больше, чем (также называется тригггером сверхурочной работы): Триггеры осциллографа, когда пульс работает дольше, чем время, указанное как ширина импульса | |
| Импульсный Ширина диапазон | 20ns ~ 10s |
| Склон | |
| Наклон режим запуска | Триггер, когда (< , > , =, или & ne; ); Положительный наклон или отрицательный наклон |
| Наклон ТРИГГЕРНАЯ точка | Равен: осциллограф запускается, когда наклон волны равен заенному наклону. |
| Не равен: осциллограф запускается, когда наклон формы волны не равен наборному наклону. | |
| Меньше, чем: осциллограф запускается, когда наклон волны меньше, чем заданный наклон. | |
| Больше, чем: осциллограф запускается, когда наклон волны выше, чем заданный наклон. | |
| Временной диапазон | 20ns ~ 10s |
| Триггерный триггер | |
| Со временем режим | Поднятые края или опускающиеся края |
| Временной диапазон | 20ns ~ 10s |
| Альтернативные триггер | |
| Триггер на CH1 | Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер на CH2 | Внутренний триггер: кромка, ширина импульса, видео, наклон |
| Триггер счетчик частоты | |
| Считывания Разрешение | 6 цифр |
| Точность (стандартная) | ± 30ppm (включая все эталонные погрешности частоты и ± 1 счет ошибок) |
| Частотный диапазон | Переменный ток, от 4 Гц до номинальной полосы пропускания |
| Источник сигнала | Импульсные режимы ширины или кромки: все доступные источники триггера |
| Счетчик частоты измеряет триггерный источник в любое время, в том числе, когда поглощение осциллографа выполнено из-за изменения в состоянии работы или получения одного кадра. | |
| Режим запуска импульсной ширины: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1s, которые квалифицируются как сгенерируемые события, например, узкие импульсы в пульсе PWM, если установить режим <и ширина установлена в относительно малое время. | |
| Режим триггера кромки: осциллограф отсчитывает все края с достаточным значением и правильной полярностью. | |
| Режим триггера видео: счетчик частоты не работает. | |
| Мера | |
| Измерение курсора | Разница в напряжении между курсорами: △V |
| Разница во времени между курсорами: △T | |
| Обратная △T в Hertz (1/& Delta;T) | |
| Авто measuerment | Частота, период, значит, обеспечивающим сохранение пространственного положения-Pk, Cycli RMS, с неограниченным количеством товара), максимальный, восхода, время падения, + импульсный Ширина-импульсный Ширина, Delay1-2Rise, Delay1-2Fall, + службы, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH, FRF, FFR, LRR, LRF, LFR, LFF |
| Дисплей | |
| Дисплей Тип | 7 дюймов 64K цветной TFT (диагональный жидкий кристалл) |
| Дисплей Разрешение | 800 горизонтальных на 480 вертикальных пикселей |
| Дисплей контраст | Регулируемый (16 передач), с линейкой прогресса |
| Зонд компенсатор Выход | |
| Выходное напряжение (стандартное) | Около 5 ВПП, при нагрузке не более 1 МОм |
| Частота (стандартная) | 1 кГц |
| Питание | |
| Поставка Напряжение | 100-120VACRMS(± 10%), 45 Гц до 440 Гц кошка пижамы для малышаⅡ |
| 120-240VACRMS(± 10%), 45 Гц до 66 Гц кошка пижамы для малышаⅡ | |
| Мощность потребления | <30W |
| Предохранитель | 2 А, рейтинг T, 250 В |
| На окружающую среду | |
| Температура | Рабочий режим: 32° До 122° (0° До 50°); |
| Без работы: -40° До 159,8° (-40° До + 71°) | |
| Метод охлаждения | Конвекционная печь |
| Влажность | + 104° Или ниже (+ 40° Или ниже): ≤ 90% влажности; |
| 106° До 122° (+ 41° До 50°): ≤ 60% влажности | |
| Высота над уровнем моря | Рабочий режим: ниже 3000 м (10000 футов); |
| Nonoperaring: ниже 15000 м (50000 футов) | |
| Механические часы | |
| Размеры | Длина 385 мм, ширина 200 мм, высота 245 мм |
| Вес | 3,5 кг (с упаковкой); 2,08 кг (без упаковки) |
Посылка список:
1x DSO5102P осциллограф
2x зонд
1x USB кабель
1x Мощность шнур
1 CD (повседневный, и т. Д.)
