Этот комплект цифрового осциллографа DSO138 оснащен процессором ARM Cortex-M3 и 2,4 дюймовым tft-экраном. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение. Этот повышающий преобразователь отлично подходит для DSO138 осциллографа. Он может быть подключен непосредственно к материнской плате DSO138 (не входит в комплект), сделать осциллограф DSO138 портативный осциллограф для лучшего использования.
Особенности:
DSO138 комплект:
Этот комплект использует процессор ARM Cortex-M3 (STM32F103C8), и включает в себя 2,4 дюймовый цветной tft-экран, может использоваться в качестве тестовой платы ARM.
Может быть вторичное развитие на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.
Регулируемое вертикальное смещение и с инструкциями.
С автоматическими, обычными и одностворчатыми режимами, легко запечатлеть момент сигнала.
Доступный поднимающийся или падающий триггер края.
Видимая предыдущая форма сигнала триггера (отрицательная задержка).
Может замерзнуть в любое время изогнутый дисплей (функция удержания).
Поставляется 1 Гц/3,3 В квадратный волновой пробный источник сигнала.
С цифровым дисплеем параметров волновой формы, включая частоту, период, ширину импульса, коэффициент нагрузки, Макс./мин./AVG./пиковое/виртуальное значение.
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
SMD был припаянный, более подходящий для электронного начинающих.
Корпус:

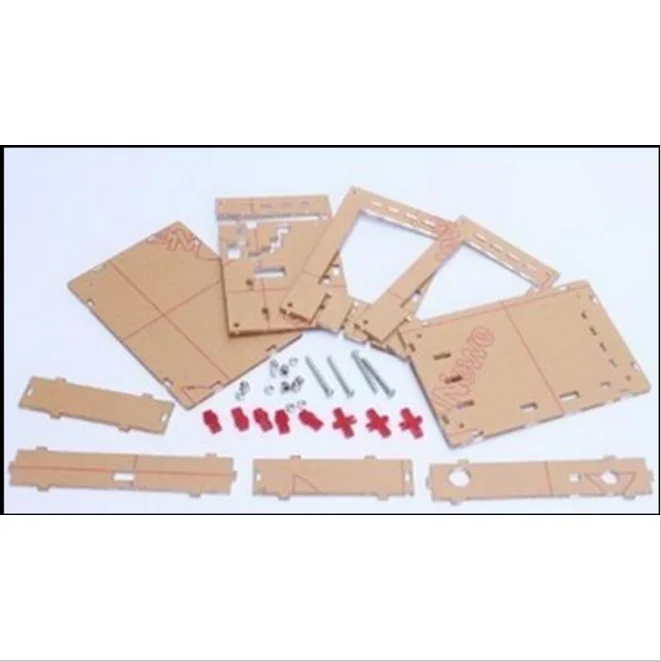

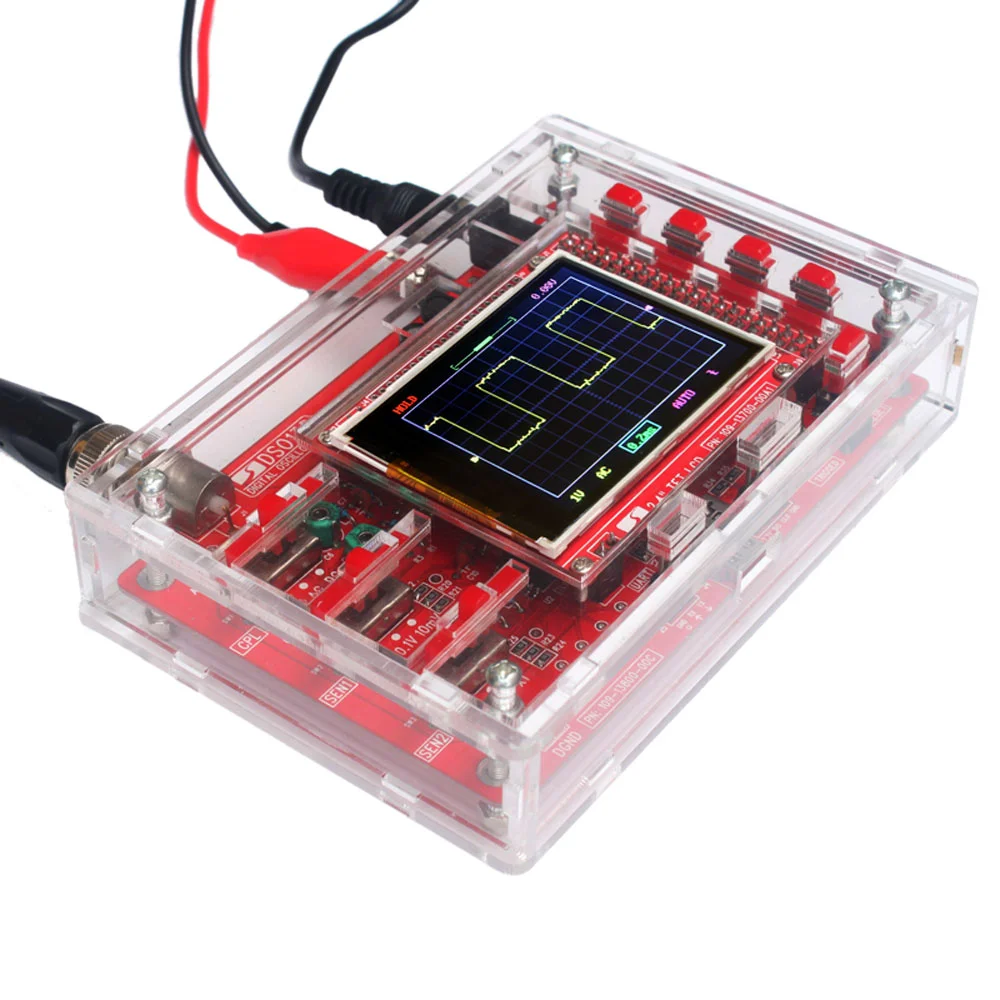

Чехол DIY для осциллографа DSO138.
Акриловый материал, выглядит прозрачно (нужно оторвать пленку).
Легко для электронных любителей, чтобы собрать.
Технические характеристики:
DSO138 комплект
Тип: припаянный DIY комплект
Максимальная частота дискретизации в реальном времени: 1 Мбит/с
Точность: 12Bit
Глубина пробоотборника: 1024 байт
Аналоговый, диапазон пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)
Входное сопротивление: 1 м
Максимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)
Режимы соединения: DC/AC/GND
Горизонтальный диапазон времени: 10 мкс/див-50 с/див (1-2-5 прогрессивных способов)
Напряжение питания: 9 В постоянного тока
Размер печатной платы: 117*76 мм/4,6 * 3in
Размер экрана: 52*40 мм/2 * 1.57in
Посылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18in
Вес упаковки: 119 г/4,21 унций
Примечание:

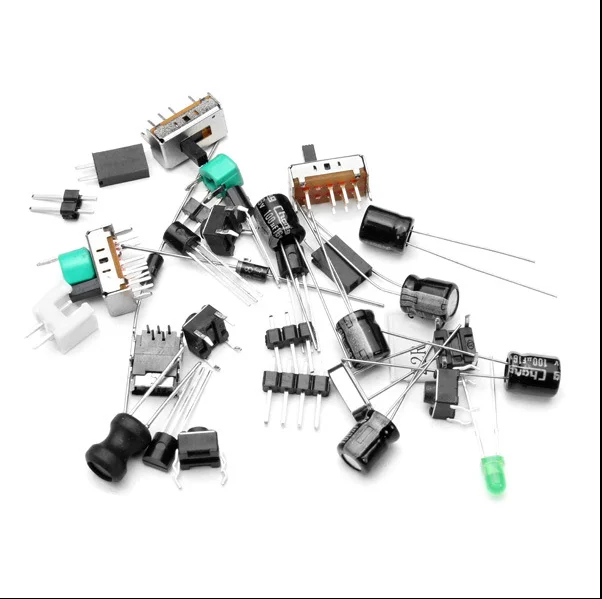

Один осциллограф DIY kit-это все элементы еще не припаиваются, другой набор был припаян SMD. Пожалуйста, выберите то, что вам нравится!
Корпус:
Материал: акриловое волокно
Вес изделия: 156g/5,52 oz
Посылка Размеры: 16*10*4 см/6,3*3,94 * 1.57in
Вес упаковки: 192 г/6,79 унций
Чехол Установка Инструкция:
//www.dropbox.com/s/6nleb8lviv4oeia/E1391-Installation%20Instruction.doc?dl=0
Посылка список:
1 * DIY чехол для DSO138

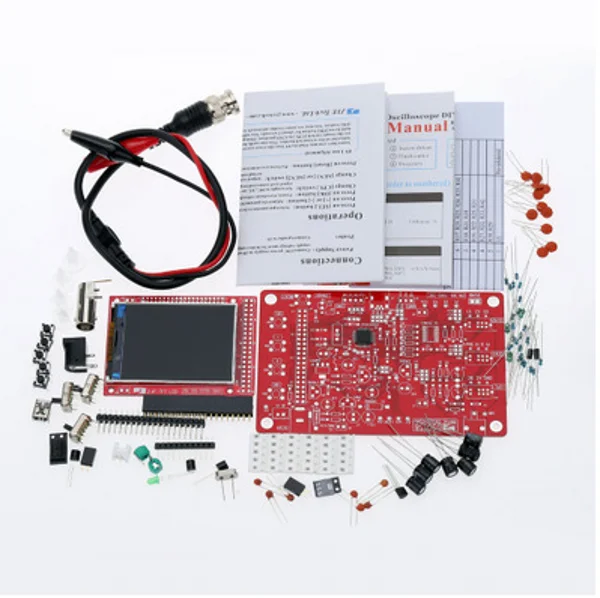

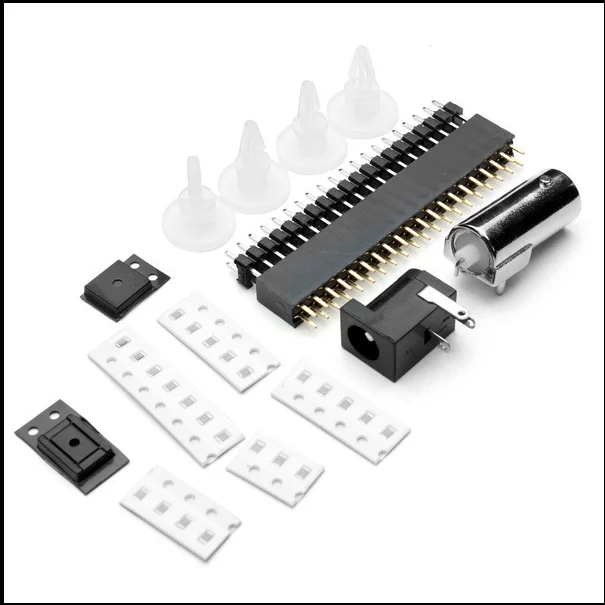

1 * DSO138 паянный осциллограф комплект
1 * зонд
3 * Руководство пользователя (на английском языке)
