Характеристики
Цифровой DDS генератор сигналов произвольной формы/измеритель частоты импульсов
История изменения цены
*Текущая стоимость 3 817,44 - 3 862,81 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-01-2026 | 4848.65 руб. | 4945.49 руб. | 4896.5 руб. |
| Jan-29-2026 | 3932.77 руб. | 4011.41 руб. | 3971.5 руб. |
| Dec-29-2025 | 4771.85 руб. | 4866.22 руб. | 4818.5 руб. |
| Nov-29-2025 | 4733.3 руб. | 4828.48 руб. | 4780.5 руб. |
| Oct-29-2025 | 3779.53 руб. | 3855.55 руб. | 3817 руб. |
| Sep-29-2025 | 4657.58 руб. | 4750.59 руб. | 4703.5 руб. |
| Aug-29-2025 | 4619.87 руб. | 4711.89 руб. | 4665 руб. |
| Jul-29-2025 | 4580.45 руб. | 4672.90 руб. | 4626 руб. |
Описание товара

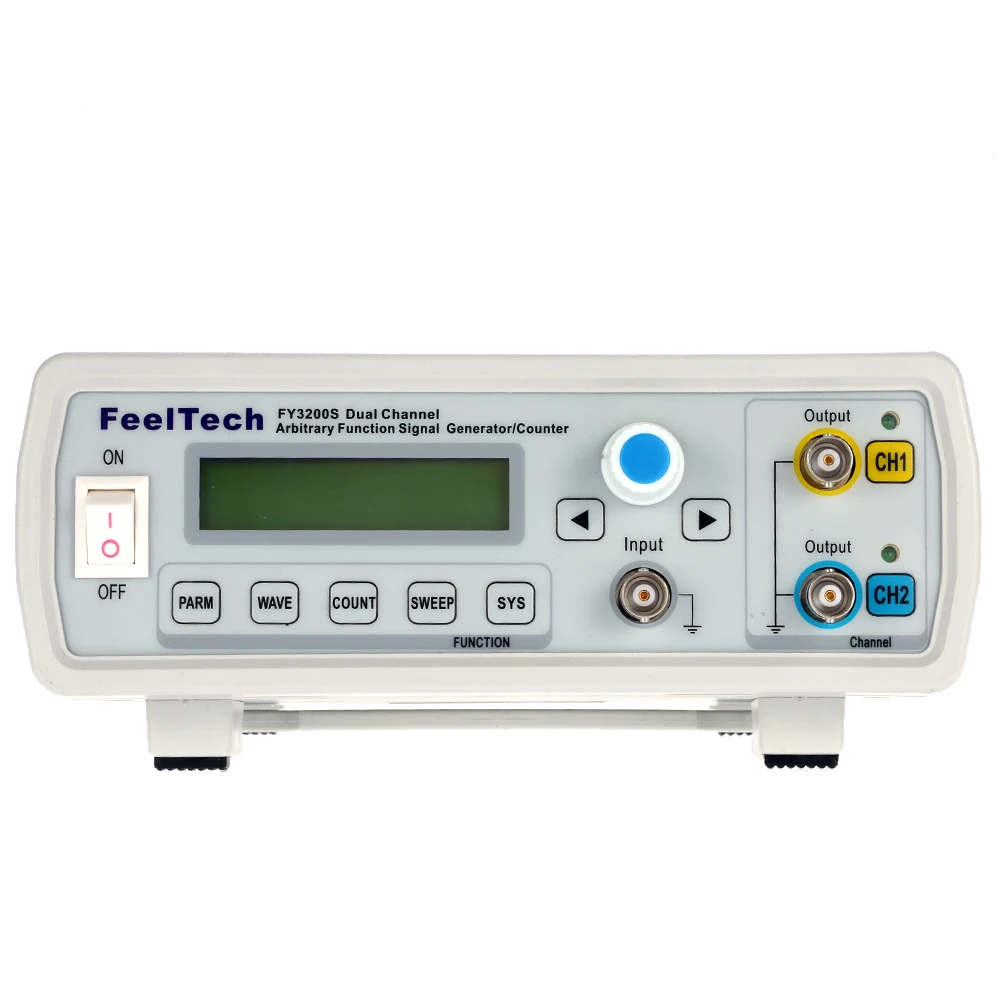

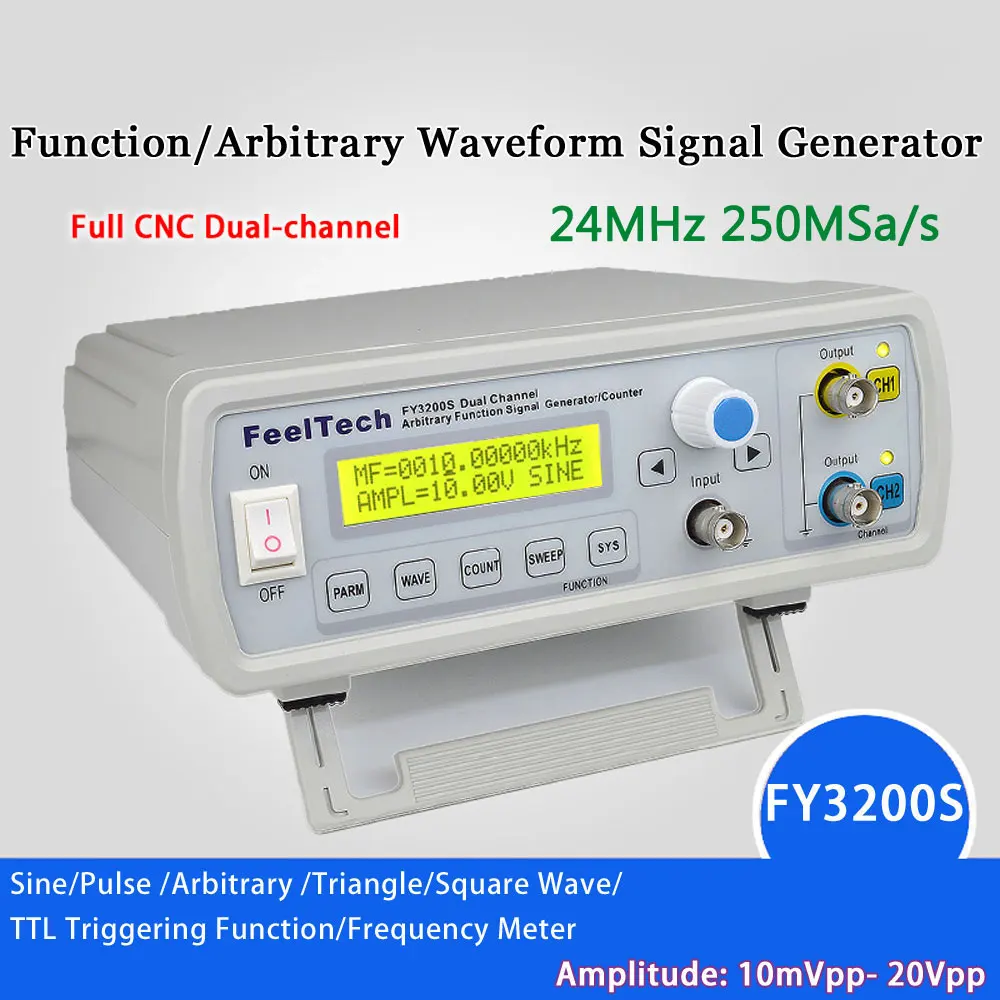

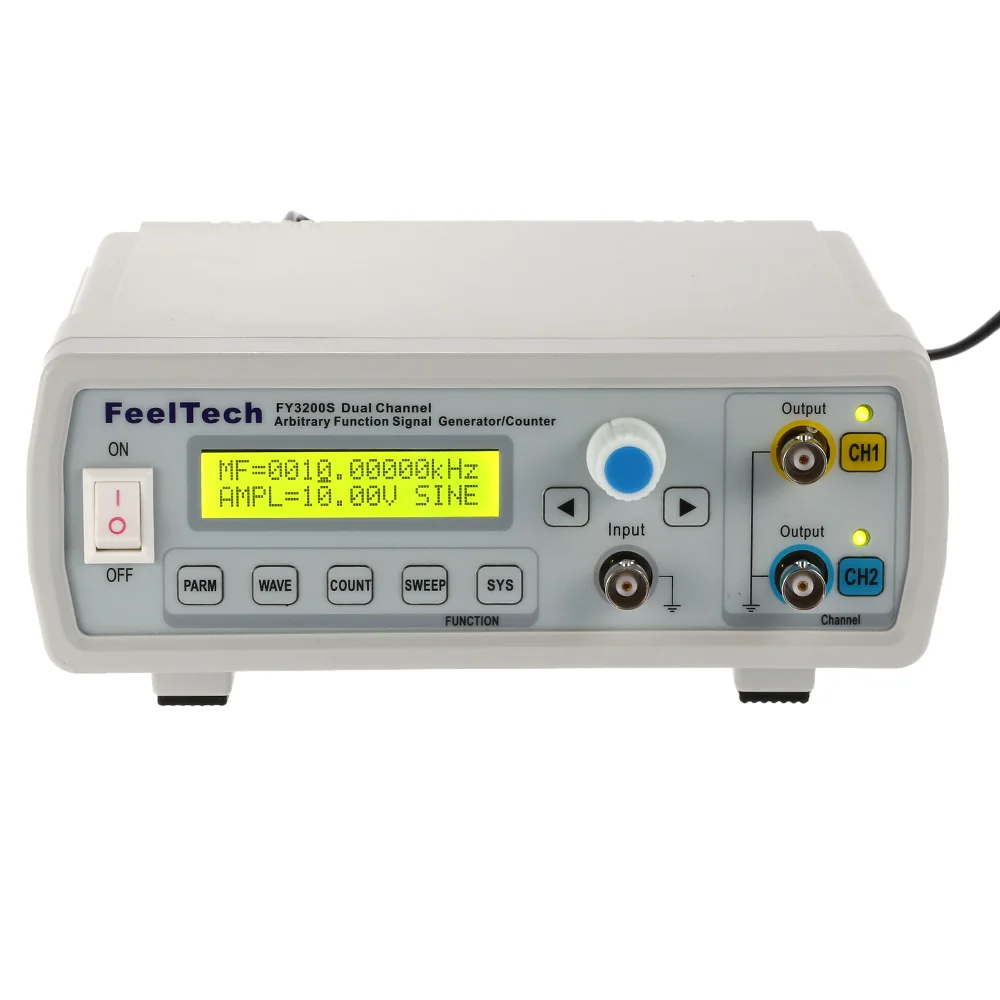

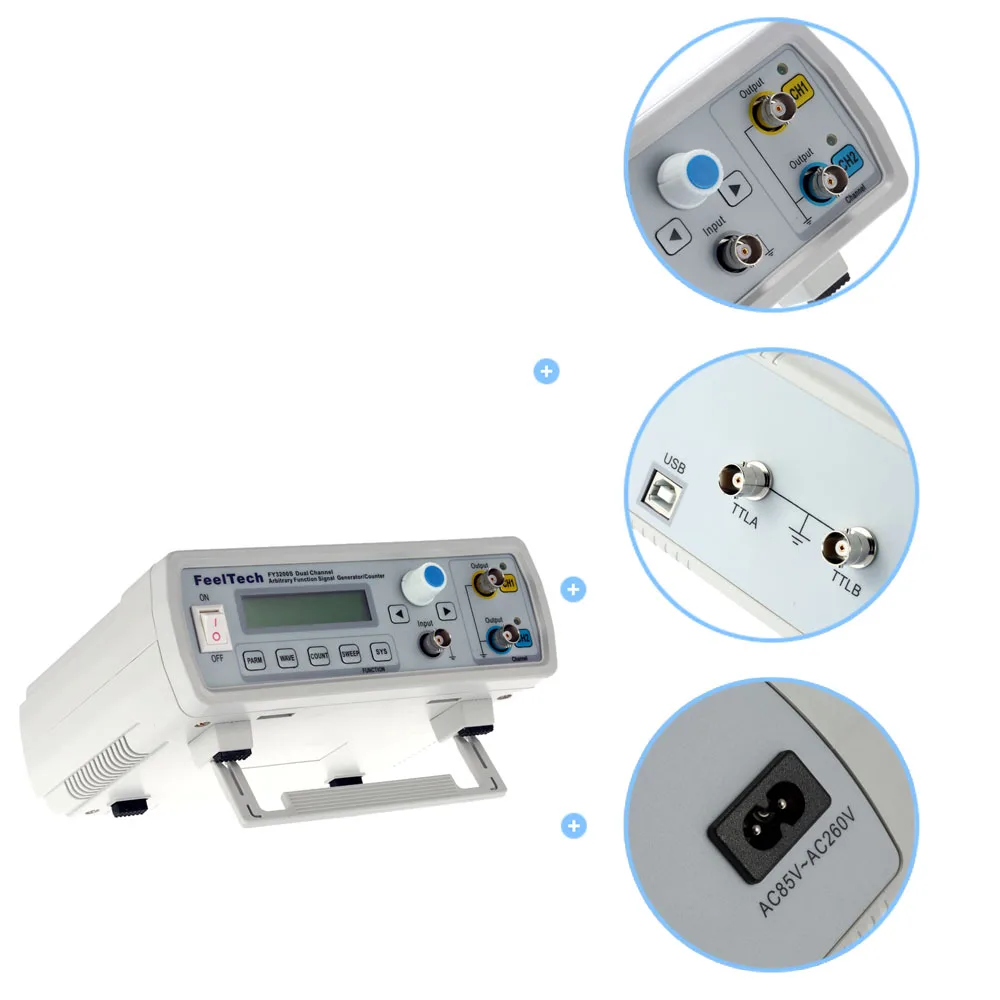

Цифровой DDS функция источник сигнала Генератор произвольной формы/импульсный частотомер 12 бит 24 МГц двухканальный
DDS функциональный генератор сигналов из этой серии является многофункциональным генератором сигналов с высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с осциллятором в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Особенности:
Использование технологии прямого цифрового синтеза DDS для создания точного, стабильного, низкого искажения выходного сигнала.
CH1 и CH2 полностью симметричные два канала, каждый канал может быть самостоятельно установлен параметры.
Поддерживает пользовательскую форму сигнала,Каждая Глубина памяти произвольной формы 2048*12 бит,250 MSA/s частота дискретизации.
С функцией импульсного потока, ручным триггером, внутренним триггером CH2 и внешним триггером, тремя режимами триггера, которые позволяют устройству на любой выход 1 ~ 1048575 произвольных импульсов.
Функции измерения:100 МГцЧастотный счетчик и функция счетчика.
Амплитудный диапазон выхода сигнала10 mVpp-20Vpp, Диапазон смещения постоянного тока составляет от-10 В до 10 В, разрешение-0,1 В.
Функция вывода цифрового сигнала, диапазон вывода CMOS 0 ~ 10 В.
Генератор сигналов до12 битШирокий, выходной сигнал более деликатный, искажение формы волны низкое.
С полным ЧПУ функциями, отображением и регулировкой параметров выходного сигнала тока, таких как амплитуда, смещение, частота, рабочий цикл и разница в фазе двух сигналов.
После подключения к компьютеру пользователь может управлять функциями и параметрами генератора сигналов, а также может редактировать и загружать произвольные формы сигналов.
Высокочастотная точность и разрешение:Точность частоты до 10 ^ (-6), общий диапазон разрешения частоты 10 МГц.
Функция отслеживания:Встроенная частота, амплитуда, смещение, рабочий цикл, форма волны и другие параметры следуют функции, просты в использовании.
Особенности сканирования:Частотная Линейная развертка и логарифмическая функция развертки, начальные и конечные точки сканирования могут быть установлены свободно.
Особенности хранения:Может хранить 20 групп параметров, установленных пользователем.
Управление: управление ключом, LCD1602 дисплей на английском языке, непосредственно цифровые параметры настройки или ручка непрерывной регулировки.
Защита от перенапряжения на входе: расширенный диапазон входного напряжения AC85V до AC260V широкого напряжения.
Защита от короткого замыкания на выходе: все выходы сигнала могут работать выше 60 с в ситуации короткого замыкания.
Характеристики:
| Параметры частоты | ||
| Частотный диапазон | Синусоидальная волна | Нормальные режимы (опционально): 0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 20 МГц/0 Гц ~ 24 МГц |
| Квадратная волна | 0 Гц ~ 6 МГц | |
| Треугольная волна | 0 Гц ~ 6 МГц | |
| Другие формы волны | 0 Гц ~ 6 МГц | |
| Минимальное разрешение частоты | 10 МГц (0,01 Гц) | |
| Точность частоты | (+/-) 5*10 ^ (-6) | |
| Стабильность частоты | (+/-) 2*10 ^ (-6)/3 часа | |
| Диапазон регулировки фазы | 0 ~ 359 ° | |
| Разрешение фазы | 1 ° | |
| Параметры формы волны | ||
| Типы выходного сигнала | Синус/треугольник/квадрат/Пилообразная/импульсная волна, лориентский пульс, многотоновый, случайный шум, электрокардиограмма, трапециевидный пульс, симплектический пульс, узкий пульс, гауссийский белый шум, Амплитудная модулированная Форма волны, Частотная модулированная Форма волны и пользовательская определенная форма волны |
|
| Синусоидальная волна | Гармонические искажения ≤ 0.8% (частота вращения 1 кГц) | |
| Квадратная волна | Время подъема/падения | ≤ 20 нс (частота 100 кГц, 10 ВПП) |
| Overshoot | ≤ 7.5% | |
| Рабочий цикл | 0.1% ~ 99.9% | |
| Пилообразная волна | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) |
| Импульсная волна | Диапазон регулировки ширины импульса | 10nS ~ 1 S |
| Время подъема/падения | ≤ 20 нс | |
| TTL выход | Амплитуда уровня | > 3Vpp |
| Вентилятор | > 20 TTL нагрузка | |
| Время подъема/падения | ≤ 20 нс | |
| Выход CMOS | Низкий уровень | <0,3 в |
| Высокий уровень | 1 В ~ 10 в | |
| Повышение уровня/время простоя | ≤ 20 нс | |
| Сигнал на выходе | ||
| Выходное сопротивление | 50Ω (+/-10%) (Типичный) | |
| Амплитуда выхода | ≥ 20Vpp (без нагрузки) | |
| Защита | Выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки | |
| Смещение постоянного тока | ||
| Диапазон регулировки смещения | (+/-) 10В | |
| Офсетное разрешение | 0,1 в | |
| Внешние измерения | ||
| Диапазон измерения частоты | Время ворот = 1 S 1 Гц-100 МГц |
|
| Диапазон входного напряжения | 1Vpp ~ 20Vpp | |
| Диапазон подсчета | 0 ~ 4294967295 | |
| Регулярные измерения | Разрешение 20ns, Макс. Измеряется 20 s | |
| Функция сканирования | ||
| Режим сканирования | Линейная развертка, логарифм развертка | |
| Сканирующий объект | Частота | |
| Время сканирования | 1 s-999 s/шаг | |
| Диапазон настройки частоты | Начальную точку и конечную точку можно установить произвольно | |
| Диапазон сканирования частоты | Он определяется настройками параметров развертки | |
| Общие параметры | ||
| Память | Количество | 20 |
| Расположение | От M0 до M19 (01 для значения по умолчанию) | |

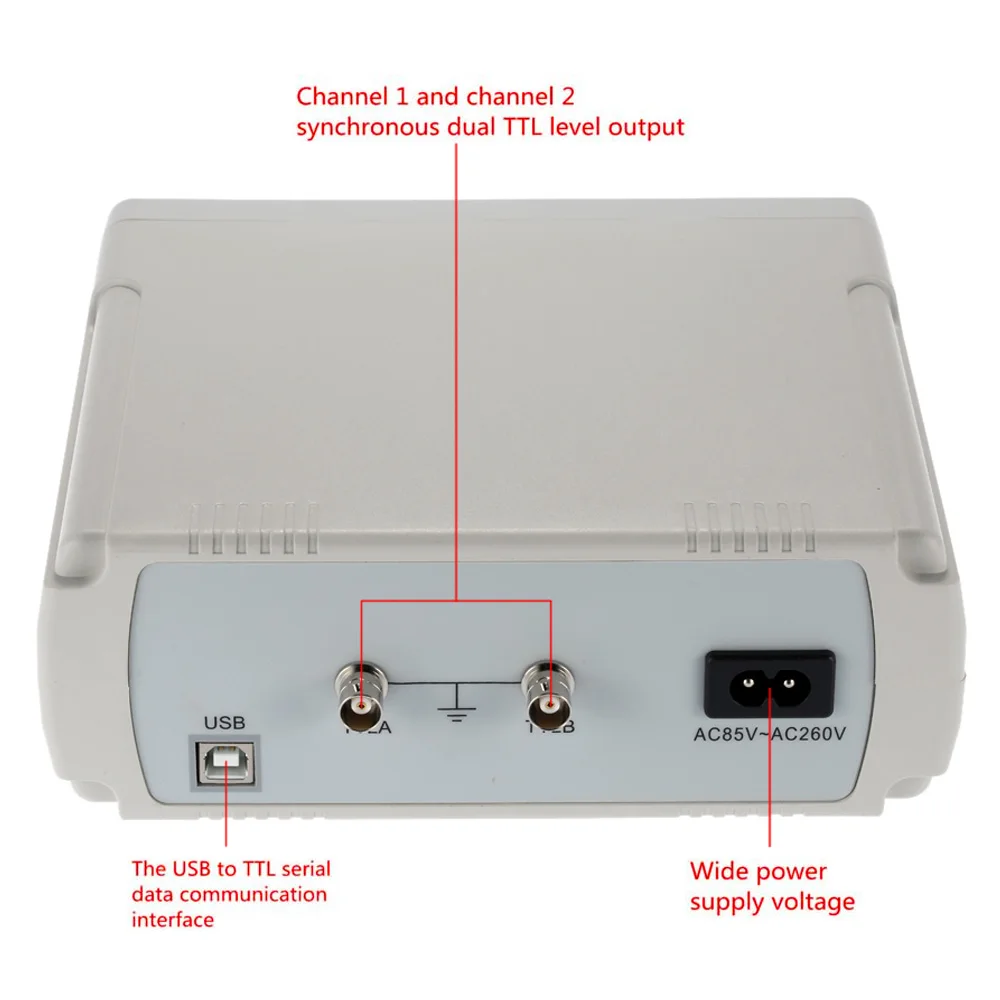

| Интерфейс | Режим интерфейса | Использование USB в последовательном интерфейсе |
| Скорость связи | 9600bps | |
| Протокол | Режим командной строки, протокол полностью открыт | |
| Источник питания | Диапазон напряжения | 85 В-260 В переменного тока |
| Дисплей | Тип дисплея | ЖК-дисплей 1602 |
| Окружающая среда | Температура: 0 ~ 40 °C | Влажность: <80% |
| Размер | 19*18*7 см/7,5*7*2,75 дюйма (Д * Ш * В) | |
| Вес | 577 г/20,36 унций | |
| Размер упаковки | 25*21*9,5 см/9,84*8,27*3,74 дюйма (Д * Ш * В) | |
| Вес упаковки | 913 г/32,23 унций | |

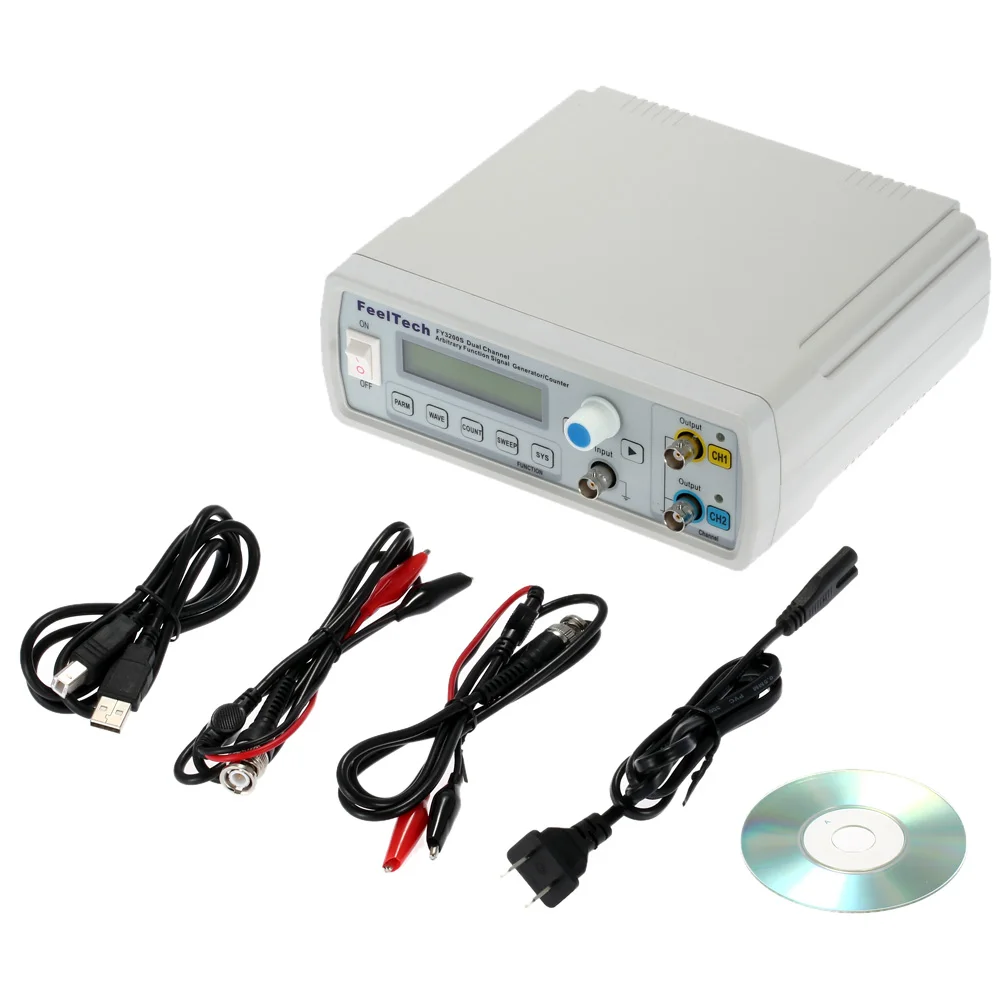

Комплектация:
1 * функциональный генератор сигналов
1 * USB кабель
1 * Разъем питания
1 * CD
2 * BNC зажимы кабель
