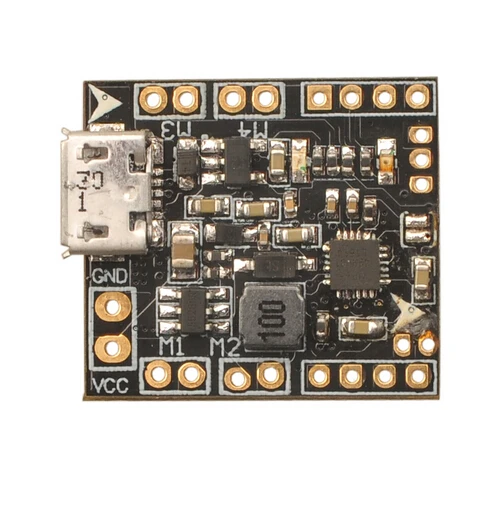

Щетка F19031 для управления полетом Бортовая доска 90 120 125 мм FPV квадрокоптеров как

Крошечная SP Racing F3 EVO матовая плата управления Полетным контроллером для 90 120 125 мм FPV квадрокоптеров как Scisky 32 бит Naze 32

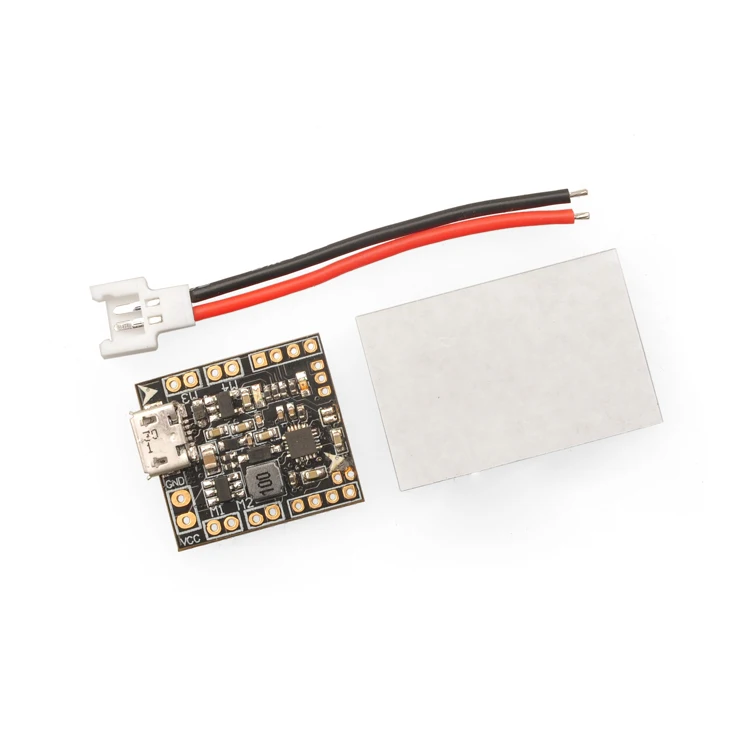

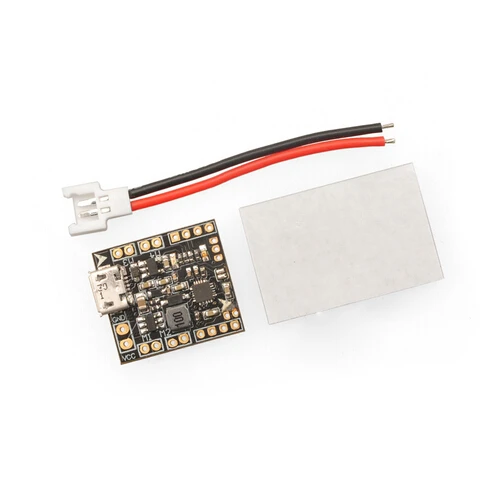

В комплект входит:
1 * Tiny SP RACING F3_EVO_BRUSH контроль полета

Название товара: маленький SP RACING F3_EVO_BRUSH Контроллер полета для внутреннего-FPV

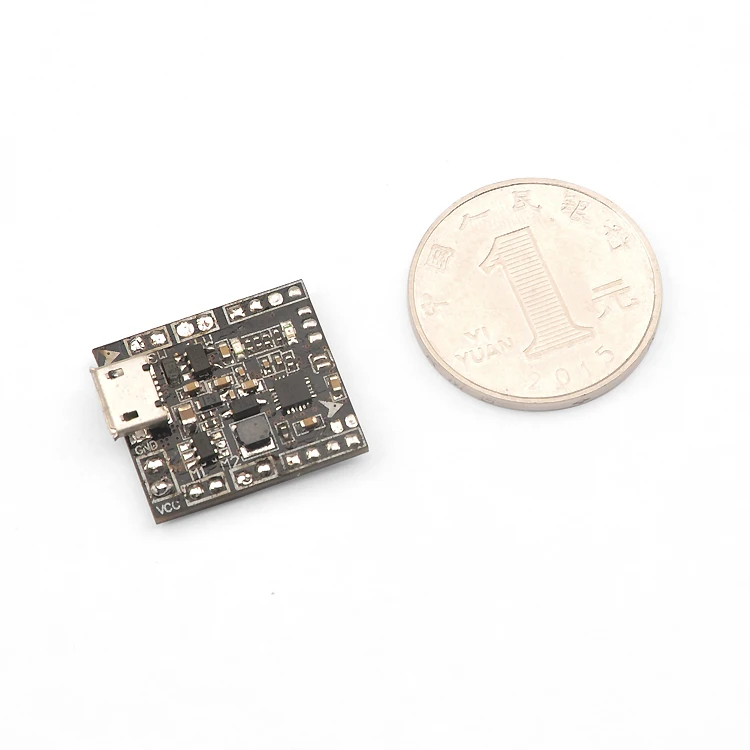

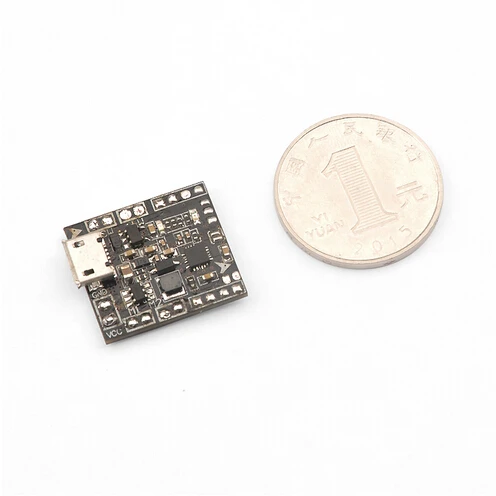

Размер: 23 мм * 19,5 мм * 5 мм
Толщина: 1,2 мм

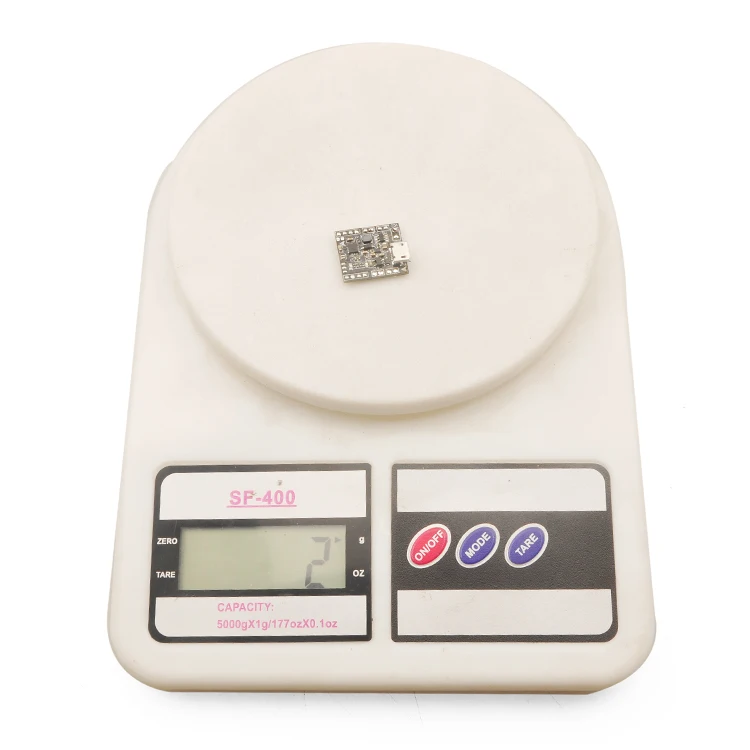

Вес: 2 г

Особенности:

1. Крошечная версия F3_EVO_Brush выходит из F3 EVO SP RACING основана на прошивке SP RACING F3 EVO 32 brush flight control.
2. Поддержка управления полетом 1S (4,2 В)
3. Независимый дизайн структуры цепи, поставляется с технологией контроля напряжения, 1S lipo вход батареи, UART1/2/3 выход 5 В, DSM порт выход 3,3 В
4. Использование STM32F303CCT6 + MPU6500, усовершенствованная Аппаратная платформа F3 гарантирует более стабильный полет
5. С большим током NMOS транзисторов, рабочий ток до 10A или более. Каждый матовый двигатель оснащен бесплатными диодами.
6. Поддержка PPM, SBUS, DSM/DSM2/D S M X входного сигнала приемника.
7. В поддержку мира почти все полые чашки двигателя, в том числе 1020 без сердечника двигателя.

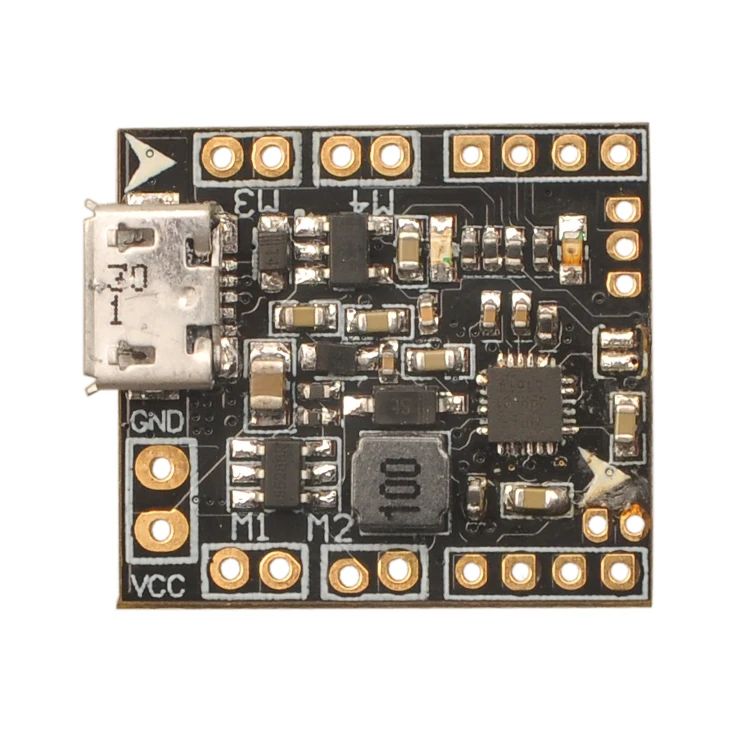

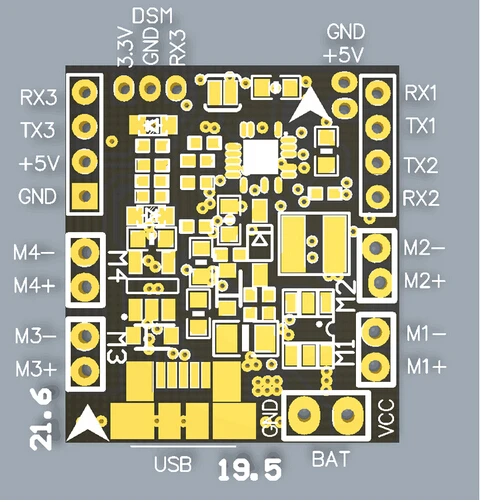

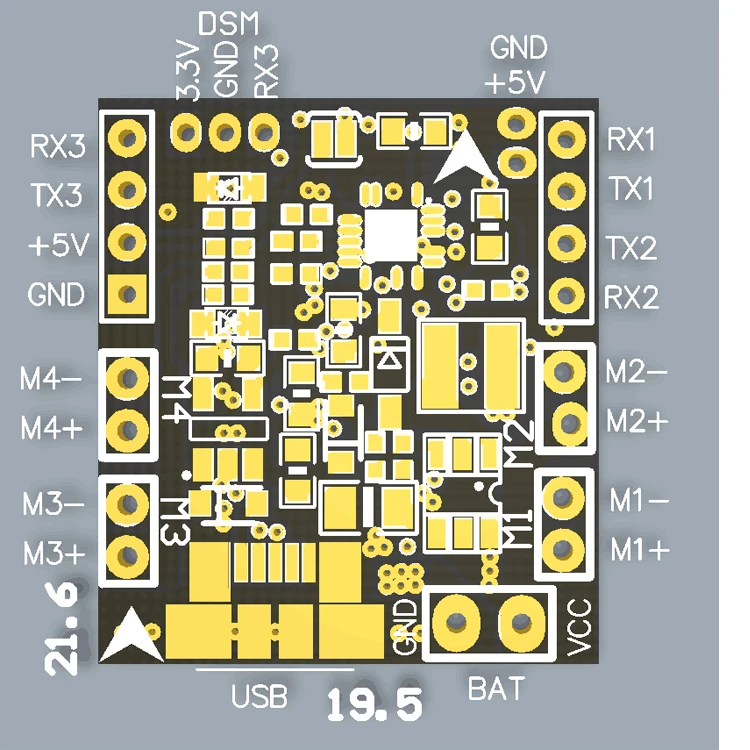

Схема подключения:


Разъем Micro USB: подключение к компьютеру для вспышки прошивки и настройка контроллера полета
M1/M2/M3/M4: подключение к мотору щетки
VCC/GND: подключение к аккумулятору 1S Lipo поддержка
UART1: GND + 5 В RX1 TX1, можно подключить к OSD
UART2: GND + 5 В RX2 PPM/SBUS вход приемника (RX2)
UART3: GND + 5 В RX3 TX3 может подключаться к GPS или телеметрическому модулю, не может использоваться при использовании приемника DSM/D S M X
DSM/DSM2/D S M X: 3,3 V GND RX3 DSM/DSM2/D S M X Вход приемника

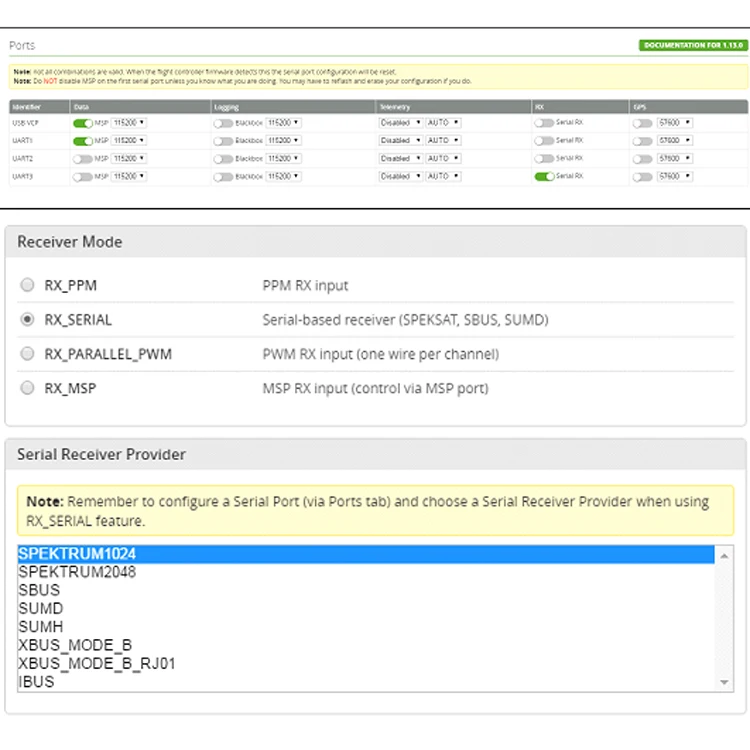

Конфигурация приемника:

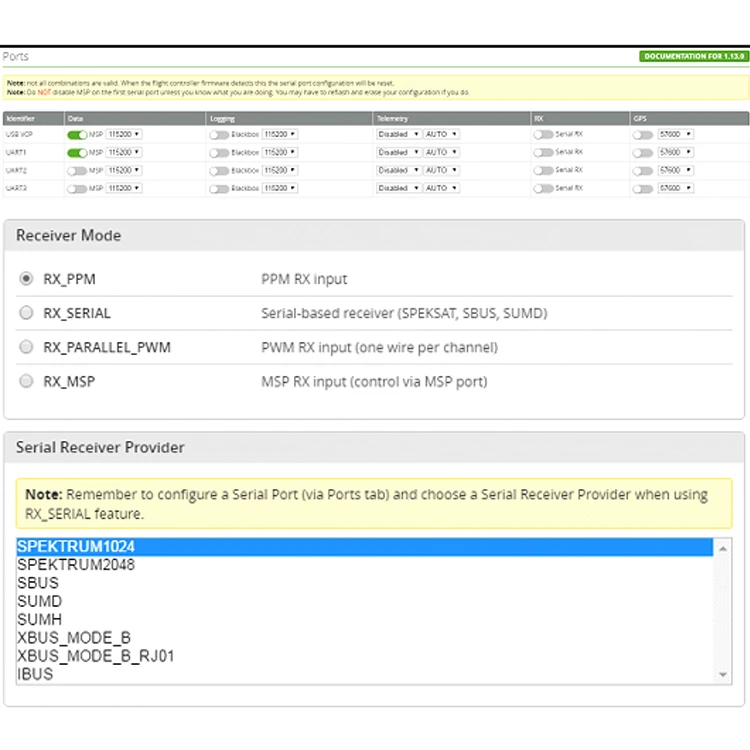

1. Приемник DSM припаянный непосредственно к DSM/DSM2/D S M X полученный интерфейс 3,3 V, GND, RX3. Включите Seria_RX для UART3 и установите режим приемника RX_SERIAL, выберите Spektrum1024(DSM/DSM2) или Spektrum2048(D S M X) в конфигураторе Cleanflight.

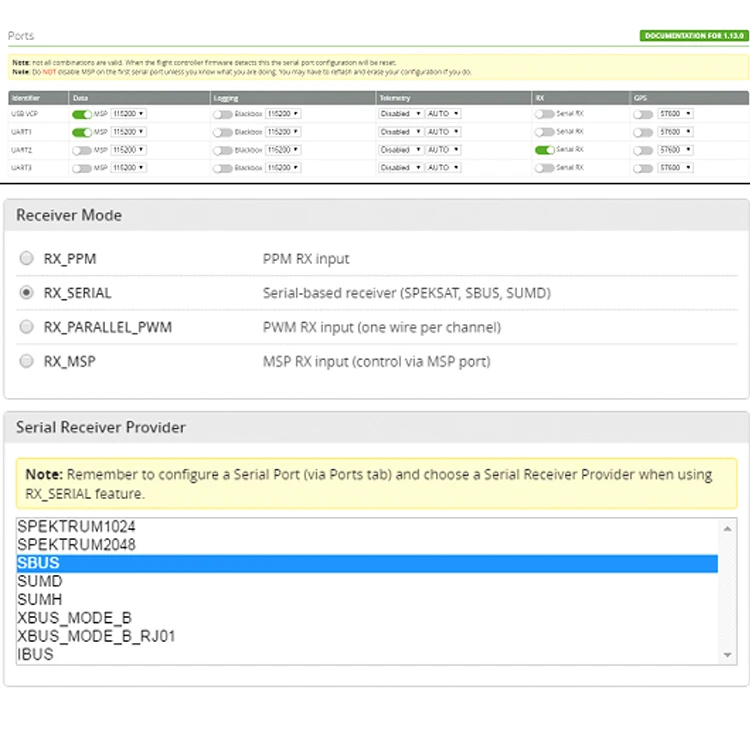

2. Приемник SBUS приварен к UART2 GND, + 5V, RX2. Затем включите Seria_RX и установите режим приемника RX_SERIAL, выберите сигнал Sbus в конфигураторе Cleanflight.


3. Приемник PPM приварен к UART2 GND, + 5V, RX2. Затем установите режим приемника в RX_PPM в конфигураторе Cleanflight.



Прошивка FLASH -Tiny F3 EVO_Brush

В следующем уроке освещается прошивка Cleanflight на крошечном F3 EVO_Brush полетном контроллере. Betaflight-это те же шаги, что и Cleanflight.

Установка драйверов ST:
(Только для Windows)
Загрузите и установите демонстрационный пакет DfuSe.

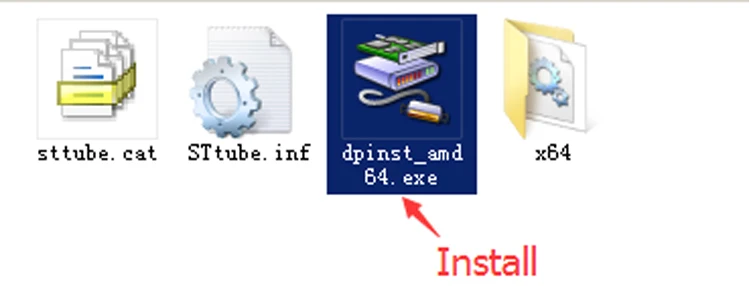

Откройте окно проводника и просмотрите (если вы установили путь по умолчанию) C: файлы программ (x86) микроэлектроника \ программное обеспечение \ предохранитель v3.0.5 \ Bin \ драйвер
Найдите две папки глубже в папке относительно версии вашей операционной системы и x86-32bit или x64-64bit вариант.
Для установки драйвера нажмите кнопку dpinst_x# # .exe.


Установка конфигуратора Cleanflight:
(Только для Windows)
Необходимо использовать конфигуратор Cleanflight v 1.0.0 или более новый.
Ниже предполагается, что у вас также установлен браузер Chrome.

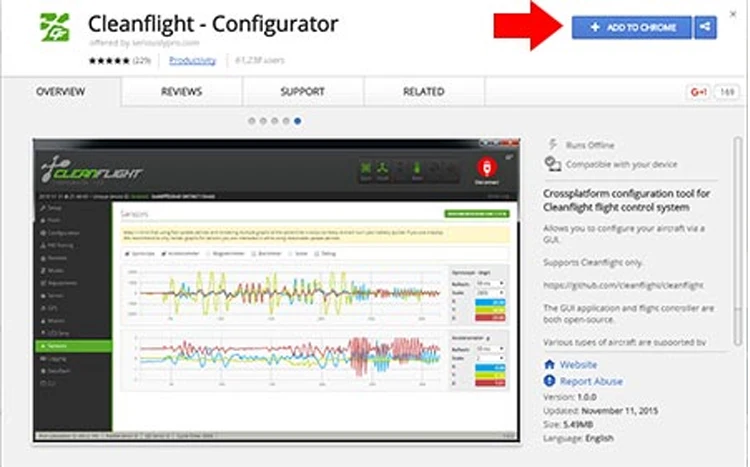

Получите новейший конфигуратор Cleanflight (+ добавьте в хром)

Замена драйвера ST на драйвер WinUSB:
(Только для Windows)

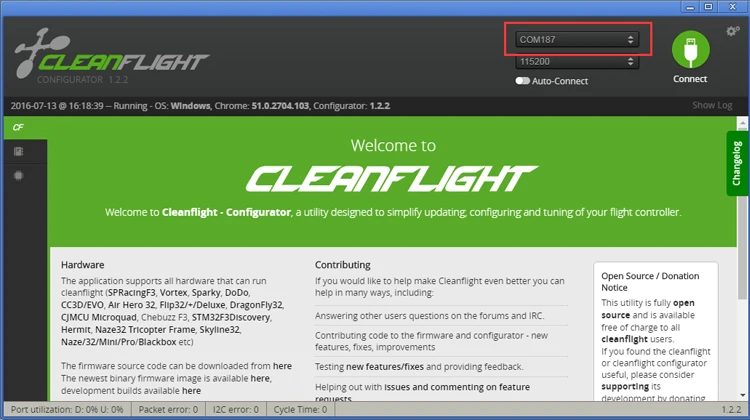

1. Подключите крошечную плату F3 EVO_Brush к компьютеру. Откройте конфигуратор cleanflight, вы должны увидеть серийный com порт


2. Нажмите меню «вспышка прошивки», выберите последнюю прошивку для Tiny F3 EVO_Brush и загрузите прошивку [online] или загрузите прошивку [Local]

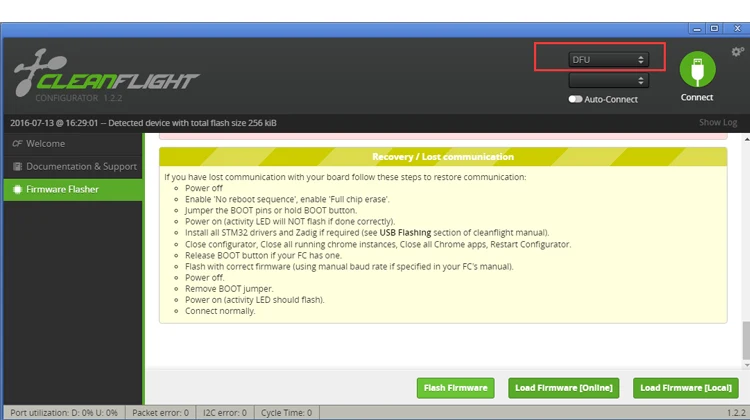

3. Нажмите «флэш-прошивка» и дождитесь автоматической установки драйвера ST DFU. Он успешно установлен, когда вы видите порт DFU в правом верхнем углу.

4. Загрузка и запуск Zadig

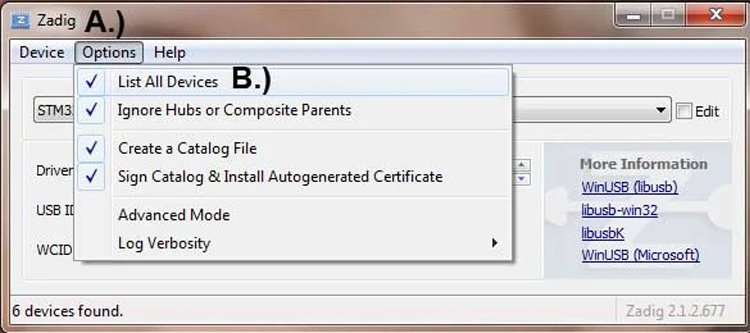

5. От Zadig, a.) выберите опции, b.) отметьте список всех устройств

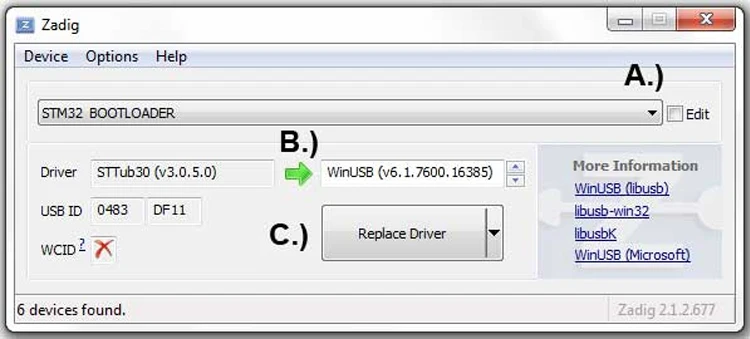

6. a.) Выберите STM32 Bootloader из выпадающего списка, b.) Выберите WinUSB в качестве замены, c.) нажмите Заменить драйвер. Иногда процесс замены будет медленным или без ответа, вы можете закрыть его и сделать это снова, вы обнаружите, что выпадающее число не STTUB30, а WinUSB, просто нажмите Заменить драйвер от WinUSB к WinUSB.


* Кредит для опции Zadig-Cleanflight Docs

Прошивка вспышки
Вернитесь в конфигуратор Cleanflight и снова нажмите на прошивку Flash после завершения замены драйвера, и вы увидите прошивку успешно! Предупреждения!
Этот маленький F3 EVO_Brush Контроллер полета используется только для мотора кисти, не совместим с бесщеточным двигателем
