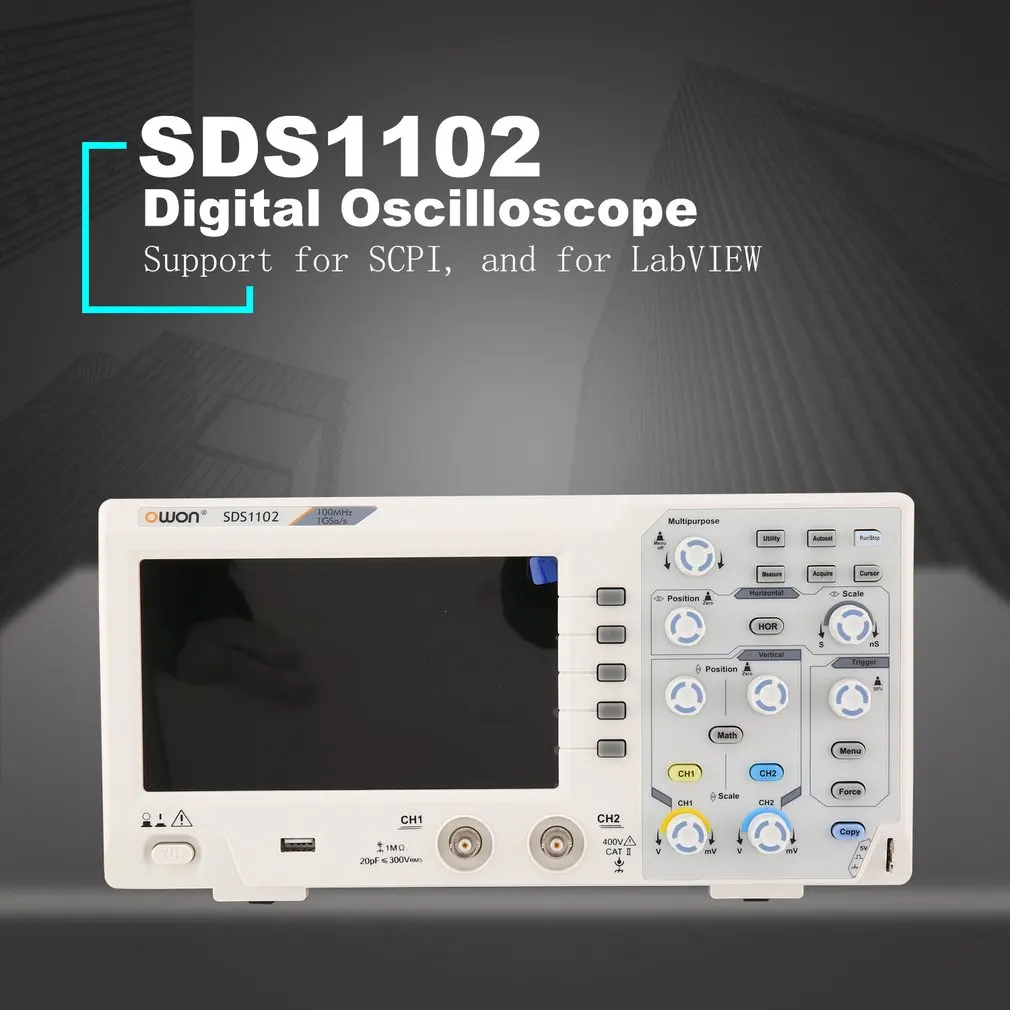

OWON SDS1102 двухканальный ЖК-дисплей Супер-экономичный тип цифровой осциллограф
ISDS210B 4 в 1 виртуальный пк USB портативный цифровой осциллограф + анализатор спектра
8 764,29 руб.
DSO138 цифровой осциллограф DIY Kit STM32 тестер с акриловым чехлом LB88 | Инструменты

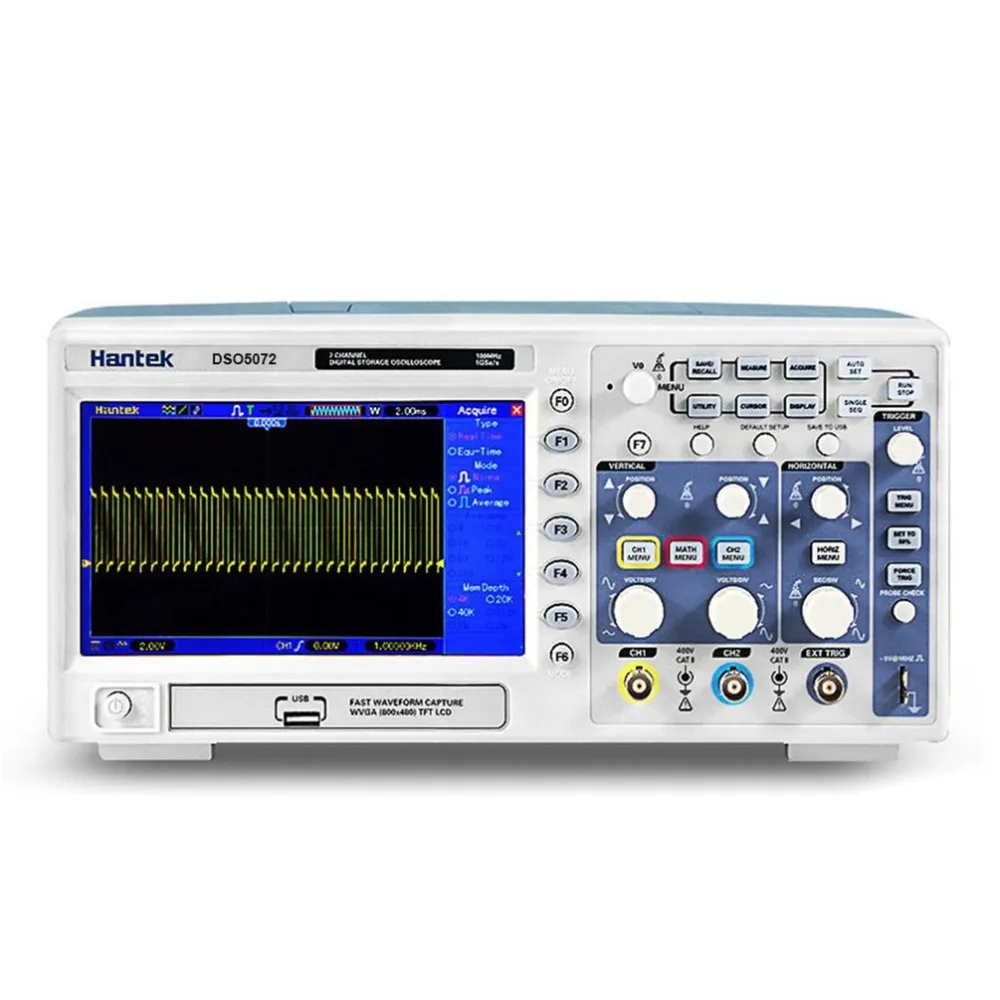

DSO5072P оригинальный USB цифровой осциллограф 2 канала 70 МГц 1GS/s частота

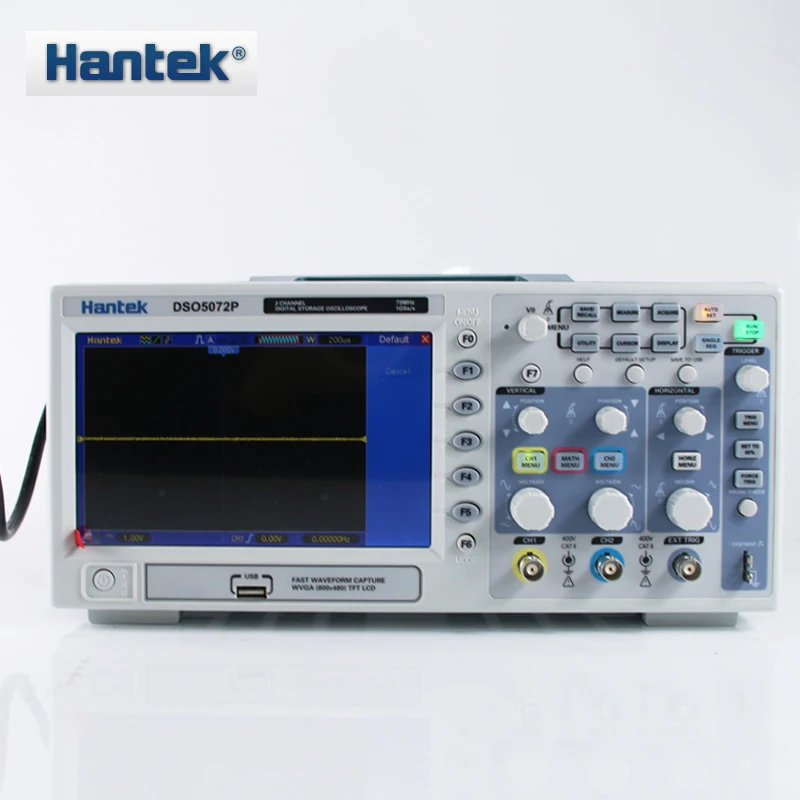

Цифровой осциллограф Hantek DSO5072P 70 МГц 2 канала 1GS/s 7 ''TFT LCD 800x480 длина записи 24K USB
14 142,88 руб.
Характеристики
Цифровой осциллограф Hantek DSO8072E USB осциллограф/DMM/анализатор спектра/счетчик
История изменения цены
*Текущая стоимость уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-28-2026 | 0.8 руб. | 0.0 руб. | 0 руб. |
| Feb-28-2026 | 0.65 руб. | 0.34 руб. | 0 руб. |
| Jan-28-2026 | 0.36 руб. | 0.47 руб. | 0 руб. |
| Dec-28-2025 | 0.74 руб. | 0.57 руб. | 0 руб. |
| Nov-28-2025 | 0.23 руб. | 0.40 руб. | 0 руб. |
| Oct-28-2025 | 0.72 руб. | 0.75 руб. | 0 руб. |
| Sep-28-2025 | 0.72 руб. | 0.4 руб. | 0 руб. |
| Aug-28-2025 | 0.50 руб. | 0.58 руб. | 0 руб. |
| Jul-28-2025 | 0.51 руб. | 0.34 руб. | 0 руб. |
Описание товара
Hantek DSO8072E цифровой мультиметр осциллограф USB LCD Portble Osciloscopio/ Recorder/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы
DSO8072E
DSO8000E серии
Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы. IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия. Большой предохранитель соответствует европейскому стандарту безопасности. Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно. Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, светильник для вспышки, который можно использовать в темноте. Сменные безопасные соединения BNC и дополнительный набор соединений. 1gsa/s частота образцов, 2 м глубина памяти, 6000 отсчетов DMM. Большой 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей; Высокая Разрешение (640*480)
Обзор: материнская плата
* Шесть в одном: осциллограф/диктофон/DMM/анализатор спектра/счетчик частоты/генератор произвольной формы.
* IP-51 для защиты от пыли, капель и дрожания, чтобы выдерживать суровые погодные условия.
* Большой предохранитель соответствует европейскому стандарту безопасности.
* Индикатор заряда батареи с легко меняющимися точками подключения. Выбираемый 18650 Аккумулятор для соответствия 18650 батареи самостоятельно.
* Противоугонное отверстие для замка, фиксированное отверстие для штатива, подвесная веревка, светильник для вспышки, который можно использовать в темноте.
* Сменные безопасные соединения BNC и дополнительный набор соединений.
* Высокая пропускная способность 70 МГц-200 МГц осциллограф, частота образцов 1GSa/s, глубина памяти 2 м.
* 25Mz генератора сигналов произвольной формы. Генератор сигналов, 200 Меса/с DDS, 12 бит вертикального разрешения, легко для имитации преобразователя
* 6000 отсчетов DMM, AC/DC напряжение, AC/DC ток, сопротивление, разрыв, емкость и диод функции.
* Спектральный анализ FFT; Математика формы волны: добавление, вычитание, размножение и разделение; Режим X-Y; Более 20 автоматических измерений; Функция проверки прохода/сбоя, применяется для инженерного применения.
* Обильная функция триггера, двойная выборка времени, легко наблюдать две формы волны в разной частоте.
* Запись и воспроизведение более 1000 сигналов.
• Большой 5,6 дюймов TFT Цвет ЖК-дисплей Дисплей; Высокая Разрешение (640*480)
* USB хост/устройство 2,0 полноскоростной интерфейс; Поддержка съемного диска; Wi-Fi/LAN вариант, легко управлять с помощью ПК или на большое расстояние.
* Данные формы сигнала могут выводиться в WORD,EXCEL, BMP, JPG по времени и напряжению.
Параметры:
| Модель | DSO8072E | DSO8102E | DSO8152E | DSO8202E |
| Приобретение | ||||
| Образец режимов | Дискретизации в реальном времени | |||
| Приобретение режимов | ||||
| Обычный | Обычные данные только в том случае, | |||
| Пиковое Обнаружение | Высокочастотный и randon glith захват | |||
| Средний | Wavefom средняя, выбор 4,8,16,32, 64128 | |||
| Входы | ||||
| Входы муфта | AC, DC, GND | |||
| Входы Impendance | 1M2% 20pF3pF | |||
| Затухания зонда | 1X, 10X | |||
| Поддерживается зонд коэффициент затухания | 1X, 10X, 100X, 1000X | |||
| Максимальная Вход Напряжение | CAT I и CAT II: 300VRMS (10 ×), категория установки; CAT III: 150VRMS (1 ×) |
|||
| Горизонтальный Системы | ||||
| Образец диапазон скорости цифрового потока | 1GS/s | |||
| Сигналов интерполяции | (Sin x)/x | |||
| Запись Длина | 2 м | |||
| SEC/DIV диапазон | 4ns/div ~ 2000s/div, в a 2, 4, 8 последовательности | 2ns/div ~ 2000s/div, в a 2, 4, 8 последовательности | ||
| Частота дискретизации и Точность задержки времени |
50ppm через любой интервал времени 1ms | |||
| Сканирование Скорость диапазон | 4ns/div до 8ns/div; (-8div x s/div) до 40 мс; 20ns/div до 80s/div;(-8div ×s/div) до 40 мс; 200s/div до 40s/div;(-8div ×s/div) до 400s; |
2ns/div to10ns/div;(-4div ×s/div) до 20 мс; | ||
| Точность измерения времени Дельта (Полная пропускная способность) |
Одиночный снимок, нормальный режим: (1 интервал образца + 100ppm × Чтение + 0.6ns); > 16 средних значений: (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200 |
|||
| Вертикальный Системы | ||||
| Вертикальный Разрешение | 8-бит, все каналы в выборку одновременно | |||
| Вольт диапазон | 2 мВ/деление до 100V/div при вводе с байонетным коаксиальным разъемом | |||
| Пропускная способность | 70 МГц | 100 МГц | 150 МГц | 200 МГц |
| Время подъема на BNC (Типичный) | 5ns | 3.5ns | 2.3ns | 1.8ns |
| Аналоговая полоса пропускания в Нормальной и средняя Режимы на BNC или с зондом, Переменному току |
400 В (100 в/div-20V/див); С алюминиевой крышкой, 50В (10V/div-5V/div); 40V(2V/div-500mV/div); 2 В (200 мВ/div-50mV/див); 400мв (20мв/div-2mV/див); |
|||
| Математика | +, -, *, /, FFT | |||
| БПФ | Откидные окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman; 1024 точка образца | |||
| Предел пропускной способности | 20 МГц | |||
| Низкочастотная характеристика (-3 дБ) | 10 Гц на BNC | |||
| DC усиления точность | 3% для нормального или среднего режима приобретения, 100 в/див до 10 мВ/див. 4% для нормального или среднего режима приобретения, 5мв/див до 2МВ/див. |
|||
| Точность измерения постоянного тока, Средний режим приобретения |
Тип измерения: Средний 16 сигналов с вертикальным положением при нуле Точность: (3% × Чтение + 0.1div + 1mV) при выборе 10mv/div или больше. Тип измерения: среднее значение 16 сигналов с вертикальным положением, не равное нулю Точность: [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]. |
|||
| Вольт повторяемости результатов измерений, Средний режим приобретения |
Дельта вольт между любыми двумя средними 16 волноводами, приобретенными при одинаковой настройке и условиях окружающей среды | |||
| Триггер Системы | ||||
| Тип триггера | Края, видео, пульс, наклон, со временем, альтернатива | |||
| Источник запуска | CH1, CH2, линия переменного тока | |||
| Режимы ожидания | Авто, нормальный, одиночный | |||
| Муфта Тип | DC, AC, HF Reject, LF Reject, Noise Reject | |||
| Чувствительность триггера (Тип триггера кромки) |
DC(CH1,CH2): 1div от DC до 10MHz; 1.5div от 10MHz до 100MHz; 2div от 100MHz до Full; AC: смягчает сигналы ниже 10 Гц; Отклонение ВЧ: ослабляет сигналы выше 80 кГц; LF отклонение: так же, как и лимиты постоянного тока для частот выше 150 кГц; Ослабляет сигналы ниже 150 кГц. |
|||
| Триггер диапазон уровня | CH1/CH2: 8 делений от центра экрана; | |||
| Точность уровня триггера (типичная) точность для сигналов, имеющих рост и падение раз 20ns | CH1/CH2: 0.2div × Вольт/div в пределах 4 делений от центра экрана; | |||
| Установите уровень до 50% (Типичный) | Работает с входными сигналами 50 Гц | |||
| Видео вспышка триггера | ||||
| Видео вспышка триггера Тип | CH1, CH2: пиковая-пиковая амплитуда 2 делений; | |||
| Форматы сигналов и частоты поля | Поддержка NTSC, PAL и SECAM систем вещания для любого поля или любой линии | |||
| Выравнивание диапазон | 100ns ~ 10s | |||
| Импульсный Ширина триггер | ||||
| Импульсный Ширина режим запуска | Триггер, когда (< , >, =, или); Положительный пульс или отрицательный пульс | |||
| Импульсный Ширина ТРИГГЕРНАЯ точка | Равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше, чем: точка триггера является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф срабатывает, когда пульс продолжает дольше времени, указанного как ширина импульса |
|||
| Импульсный Ширина диапазон | 20ns ~ 10s | |||
| Склон | ||||
| Наклон режим запуска | Триггер, когда (< , > , =, или); Положительный наклон или отрицательный наклон | |||
| Наклон ТРИГГЕРНАЯ точка | Равный: осциллограф срабатывает, когда наклон волны равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше: осциллограф срабатывает, когда наклон формы волны больше установленного уклона. |
|||
| Временной диапазон | 20ns ~ 10s | |||
| Триггерный триггер | ||||
| Со временем modee | Поднимающаяся кромка или опускающаяся кромка | |||
| Временной диапазон | 20ns ~ 10s | |||
| Альтернативные триггер | ||||
| Триггер на CH1 | Внутренний триггер: кромка, ширина импульса, видео, наклон | |||
| Триггер на CH2 | Внутренний триггер: кромка, ширина импульса, видео, наклон | |||
| Триггер счетчик частоты | ||||
| Считывания Разрешение | 6 цифр | |||
| Точность (обычная) | 30ppm (включая все Частотные ошибки и 1 число ошибок) | |||
| Частотный диапазон | AC в сочетании, от 4 Гц минимум до номинальной полосы пропускания | |||
| Источник сигнала | Ширина импульса или кромки режима запуска: все доступные источники триггера Счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает. |
|||
| Мера | ||||
| Измерение курсора | Руководство: разница напряжения между курсорами: в Разница во времени между курсорами: T Обозначение T в Hertz (1/T); Отслеживание: вальтаж и время в точке волны; |
|||
| Авто measuerment | Частота, период, среднее, Pk-Pk, Cycli RMS, минимальное, максимальное, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + обязанность, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, | |||
| Генератор сигналов режим | ||||
| Для измерения пульса диапазон | 1 Гц (DC)~ 25 МГц | |||
| DAC часовой | 2K ~ 200 МГц Регулируемый | |||
| Объем памяти | 4KSa | |||
| Вертикальный Разрешение | 12 бит | |||
| Стабильность | <30ppm | |||
| Амплитуда | 3,5 V Макс. | |||
| Выход сопротивление | 50 | |||
| Выход ток | 50mA Ipeak = 50mA | |||
| Системы пропускная способность | Натяжной канат длиной 25 м | |||
| Искажение гармонического колебания | -50dBc(1 кГц), -40dBc(10 кГц) | |||
| Общие характеристики | ||||
| Дисплей Разрешение | 640 горизонтальных 480 вертикальных пикселей | |||
| Дисплей контраст | Регулируемый (16 зубчатых колес) с индикатором хода | |||
| Зонд компенсатор Выход | ||||
| Выходное напряжение (типичное) | Около 2Vpp в 1 м нагрузки | |||
| Частота (обычная) | 1 кГц | |||
| Питание | ||||
| Поставка Напряжение | AC Вход: 100-240VACRMS,0.6A MAX,50 Гц ~ 60 Гц; Постоянного тока Выход элемент питания: 9V,2A | |||
| Мощность потребления | <30W | |||
| На окружающую среду | ||||
| Температура | Рабочий режим: 32FДо 122F(0CДо 50C); Нерабочем: -40FДо 159,8F(-40CДо + 71C) |
|||
| Метод охлаждения | Конвекционная печь | |||
| Влажность | + 104FИли ниже (+ 40CИли ниже): 90% относительной влажности; 106FДо 122F(+ 41CДо 50C): 60% относительная влажность |
|||
| Высота над уровнем моря | Рабочий режим: ниже 3000 м (10000 футов); Неработоспособность: ниже 15000 м (50000 футов) |
|||
| Механические часы | ||||
| Размеры | 260 мм; 220 мм; 75 мм | |||
| Вес | 2,5 кг (без упаковки) | |||
