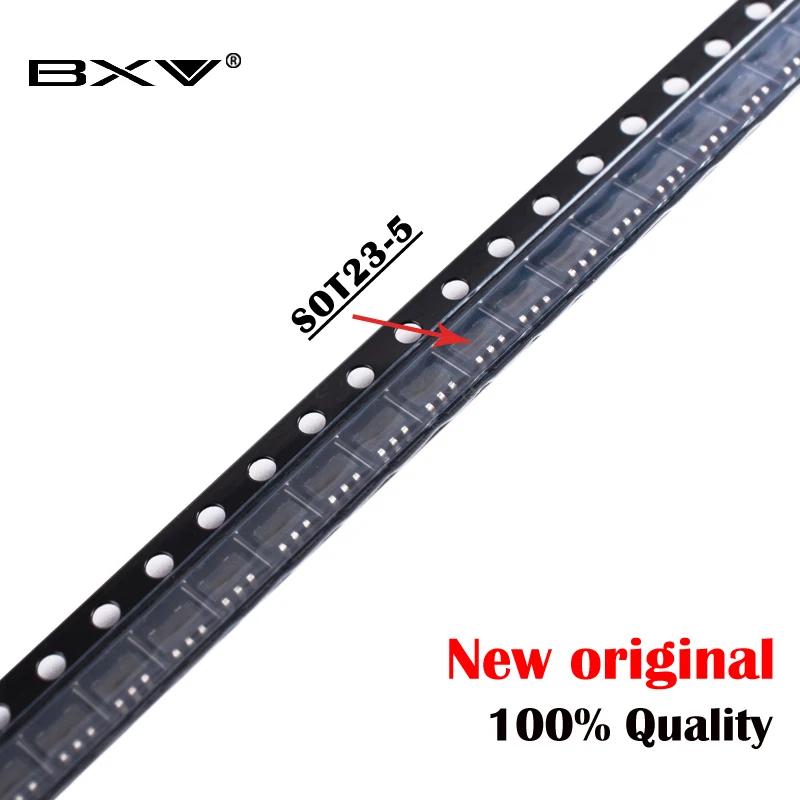

10 шт. Φ UP7714BMA5 UP7714B новый оригинальный|Интегральные схемы| |
300,72 руб.
Новое поступление
AEAK DS04 NFC servo 360 градусов непрерывного вращения сервоприводы постоянного тока
388,02 руб.
5 шт. LD7591GS SOP 8 LD7591 SOP8 LD9571G SMD новый оригинальный|p p|laptop newlaptop original |
85,81 руб.
(Ян LG315BH) 3 дюймов цифровой трубки анод красный|tube mount|anode ledtube sound |
2 574,38 руб.
10 шт. OB3330CP OB3330 SOP 8 ic компьютерный интегрированный ICs|Интегральные схемы| |
75,37 руб.
100 шт. 2N2222 2N2222A TO 92 TO92 транзистор новый и оригинальный IC|transistor 2n2222a|transistor 2n2222transistor
74,62 руб.
20 шт./лот BC557B BC557 TO 92 TO92 557B триодный транзистор новый оригинальный в
17,16 руб.
Новый MT1389DE LEAL автомобилей EVD VCD чип декодер|chip decoder|chip carc c |
92,53 руб.
OMDAZZ FPGA Demo Board Store
Магазина OMDAZZ FPGA Demo Board Store работает с 29.06.2016. его рейтинг составлет 98.33 баллов из 100. В избранное добавили 1490 покупателя. Средний рейтинг торваров продавца 4.9 в продаже представленно 208 наименований товаров, успешно доставлено 5214 заказов. 777 покупателей оставили отзывы о продавце.
Характеристики
6 канальный аналоговый сигнал 4 модуль ввода и вывода цифрового сигнала 6AD/4DI/4DO RS485
История изменения цены
*Текущая стоимость 2 530,35 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-29-2026 | 3011.49 руб. | 3162.76 руб. | 3086.5 руб. |
| Mar-01-2026 | 2985.57 руб. | 3134.76 руб. | 3059.5 руб. |
| Jan-29-2026 | 2505.64 руб. | 2630.86 руб. | 2567.5 руб. |
| Dec-29-2025 | 2935.25 руб. | 3082.71 руб. | 3008.5 руб. |
| Nov-29-2025 | 2555.89 руб. | 2683.82 руб. | 2619 руб. |
| Oct-29-2025 | 2884.67 руб. | 3028.59 руб. | 2956 руб. |
| Sep-29-2025 | 2859.32 руб. | 3002.94 руб. | 2930.5 руб. |
| Aug-29-2025 | 2834.28 руб. | 2976.16 руб. | 2905 руб. |
| Jul-29-2025 | 2808.88 руб. | 2948.78 руб. | 2878 руб. |
Описание товара
6AD 4DI 4DO аналоговый сигнал цифровой входной сигнал и выходной модуль Modbus RTU коммуникация RS485 приобретение
Особенности
Модуль 6 каналов 0 ~ 20mA аналоговый вход переменного тока, 4-канальный цифровой вход изоляции, 4-канальный цифровой изолированный выход (Силовые транзисторы NPN транзистор открытый коллекционный выход), модуль выходы через изолированные RS485 интерфейс. Модуль использует стандартную коммуникацию Modbus RTU, адаптирует множество видов программного обеспечения конфигурации, PLC, DCS и так далее. Блок питания, RS485 коммуникационные электрические сигналы изолированы друг от друга, эффективно подавляют режим серии и помехи в обычном режиме.
-
Используя RS485 MODBUS RTU стандартную связь, программное обеспечение конфигурации, PLC и промышленный сенсорный экран может формировать сеть.
-
Контроль сигнала, источник питания, RS485 коммуникационные электрические сигналы, изолированные друг от друга.
-
Цепь связи с защитой от молнии, защитой от помех, защитой от полярности питания.
-
Защита от молнии, от помех.
-
RS485 интерфейс вывода сигнала связи с перенапряжением и двойной защитой от перегрузки по току.
-
Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах.
-
Формат связи может быть установлен программным обеспечением.
- Этот модуль имеет аппаратный механизм защиты часов и выход для защиты вашего оборудования.
MCU будет сброшен в 2 случаях. Один из них-когда MCU мертвый. Другой заключается в том, что основная станция не отправляет данные в рабочий модуль, модуль перезагружает MCU через 6 секунд.Механизм защиты выхода очень необходим.
Например, когда модуль цифрового вывода контролирует двигатель, основная станция держит мотор в эксплуатации. Если шина 485 отключена, когда мастер хочет отправить сигнал для отключения двигателя, ведомый модуль не получит данные, тогда двигатель будет работать, существует риск для безопасности.
С этой функцией модуль постоянно проверяет себя. Когда сеть 485 выходит из строя, модуль автоматически отключит выход. Это позволяет избежать несчастных случаев.
Технические характеристики
|
Предмет |
Технические характеристики |
|
Аналогового сигнала |
1, аналоговый входной канал: 6 изолированных каналов 2, аналоговый входной Тип: 0-20 мА/4-20 мА Аналоговый сигнал 3, точность аналогового ввода: ± 0,02 мА 4, диапазон рабочих температур: -20 ~ 70 ℃ 5, разрешение: 12 бит 6, внешний источник питания: DC 9V ~ 30V / 2W |
|
Цифровой сигнал Вход/Выход |
1 Входной канал: 4-канальный цифровой вход 2, выходной канал: 4 канала электронные сигареты с цифровым выходом 3. Грузоподъемность: резистивная нагрузка 200 мА/канал |
|
Связь выход |
1. Протокол связи: MODBUS-RTU 2. Тип интерфейса: Изолированная связь RS485, выходной интерфейс с избыточным напряжением и двойной защитой от перегрузки по току 3. Скорость передачи данных: 4800bps, 9600bps, 19200bps, 38400bps, 57600bps 4. Паритет: Нет паритета, даже паритета, нечетного паритета 5. Режим установки: адрес модуля, скорость передачи данных, паритет может быть установлен через программное обеспечение 6. Расстояние связи: @ 9600bps 1200 метров |
|
Размеры и установка |
1. Установка: Стандартная din-рейка или винтовое крепление 2, Размеры: 125 × 73 × 35 мм |
|
Рабочая среда |
Температура: -10 ~ + 60 ℃ Влажность: 35 ~ 85% (без конденсации) |
|
Рабочая мощность |
A. Напряжение источника питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой от полярности B. Потребляемая мощность: менее 3 Вт |
Интерфейс высокой четкости
|
Имя терминала |
Описание продукта: |
Имя терминала |
Описание продукта: |
|
PW + |
Внешний вход питания положительный терминал |
485A |
RS485 сигнала A + |
|
PW- |
Внешний вход питания отрицательный терминал |
485B |
RS485 сигнала в-режиме |
|
DI1 |
Цифровой вход channel1 |
AI1 |
Аналоговые входные channel1 |
|
DI2 |
Цифровой вход channel2 |
AI2 |
Аналоговые входные channel2 |
|
DI3 |
Цифровой вход channel3 |
AI3 |
Аналоговые входные channel3 |
|
DI4 |
Цифровой вход channel4 |
AI4 |
Аналоговые входные channel4 |
|
DO1 |
Электронные сигареты с цифровым выходом channel1 |
AI5 |
Аналоговые входные channel5 |
|
DO2 |
Электронные сигареты с цифровым выходом channel2 |
AI6 |
Аналоговые входные channel6 |
|
DO3 |
Электронные сигареты с цифровым выходом channel3 |
AGND |
Аналоговый сигнал отрицательный |
|
DO4 |
Электронные сигареты с цифровым выходом channel4 |
AGND |
Аналоговый сигнал отрицательный |
Модуль монтажной схемы
Связь инструкции
Параметры связи (заводская настройка): 9600, N, 8,1
|
Параметр |
Описание продукта: |
|
9600 |
Скорость передачи данных |
|
N (без паритета) |
Контрольные цифры |
|
8 |
Данные бит |
|
1 |
Стоп-бит |
Конфигурация продукта
Связь настройки
(1) Заводские параметры связи по умолчанию
|
Предмет |
Адрес регистра |
Описание продукта: |
Значение по умолчанию |
|
Адрес |
40003 |
1 по умолчанию |
1 |
|
Скорость передачи данных |
40004 |
1(4800) 2(9600) по умолчанию 3(19200) 4(38400) 5(57600) |
2 |
|
Контрольные цифры |
40005 |
1 (без паритета) по умолчанию 2 (четный паритет) 3 (ровный паритет) |
1 |
|
Данные бит |
-- |
Не регулируется |
8 бит |
|
Стоп-бит |
-- |
Не регулируется |
1 бит |
(2) Сброс параметров связи
Нажмите кнопку «Кнопка» на задней части модуля с зубочисткой в течение 3 секунд или более, пока не замигает красный индикатор «RUN». Отпустите кнопку, светодиодный светильник мигает три раза, а затем запускается светильник всегда (состояние бега), это означает, что заводские настройки по умолчанию были восстановлены. После перезарядки параметры связи будут сброшены по умолчанию.
