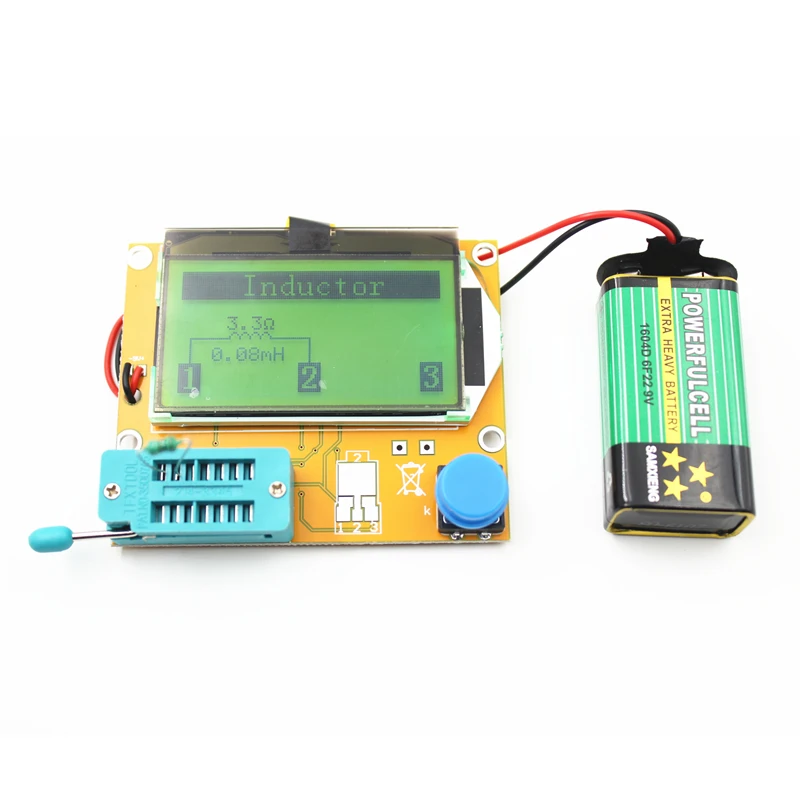

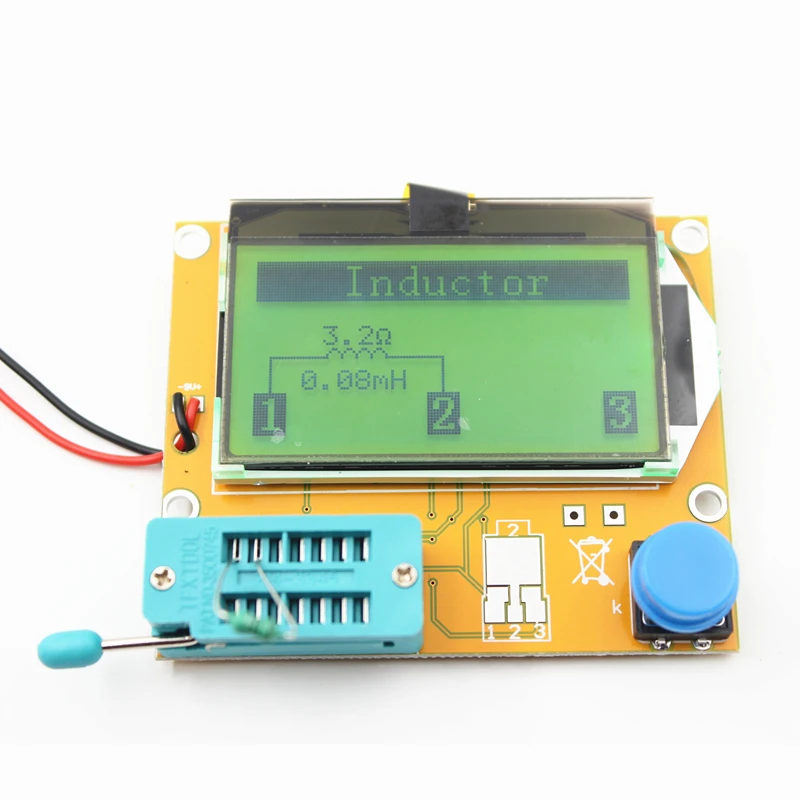

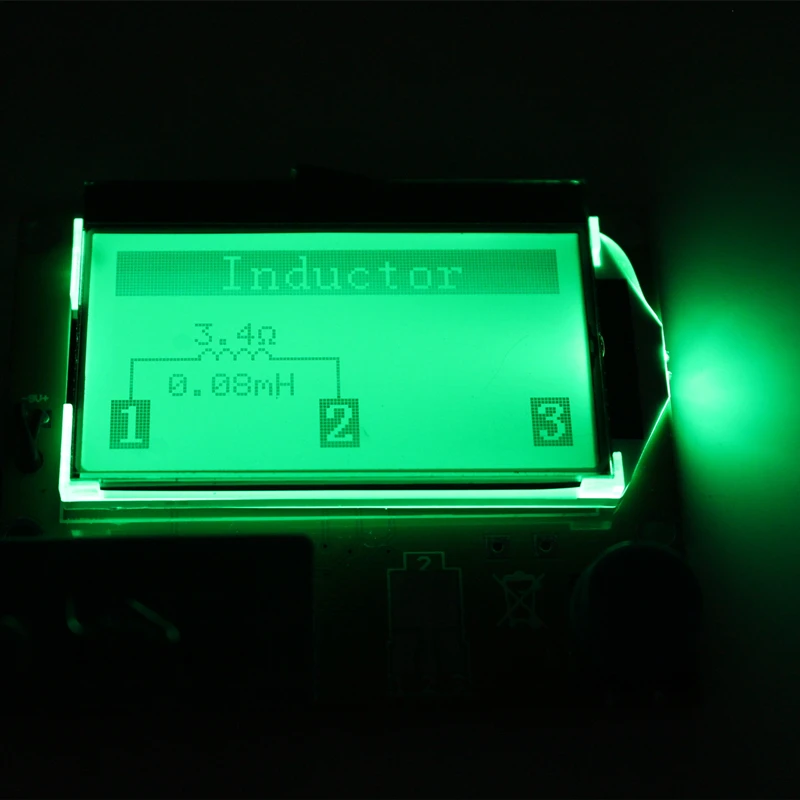

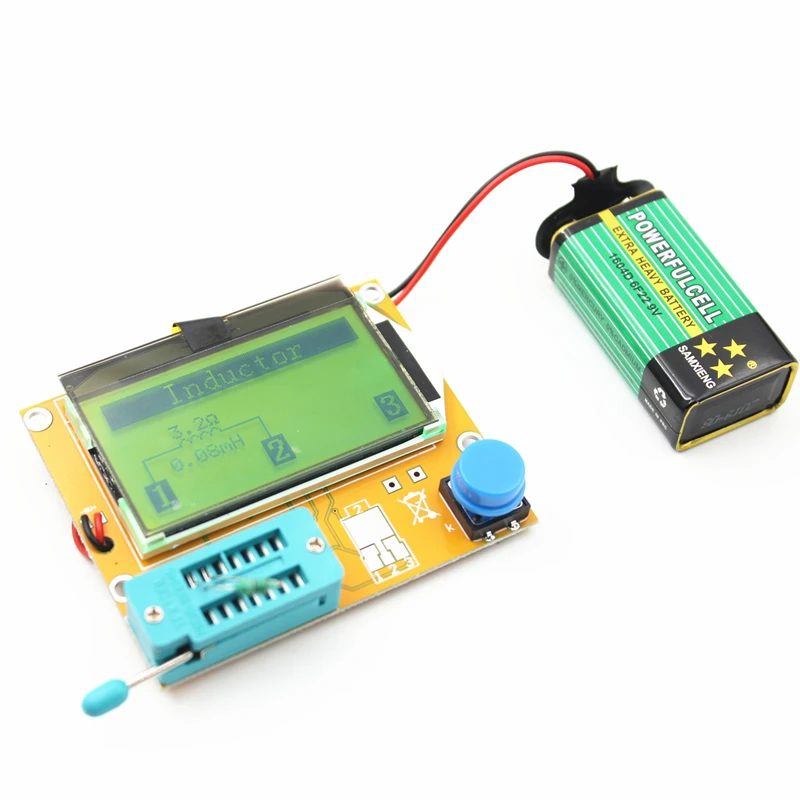

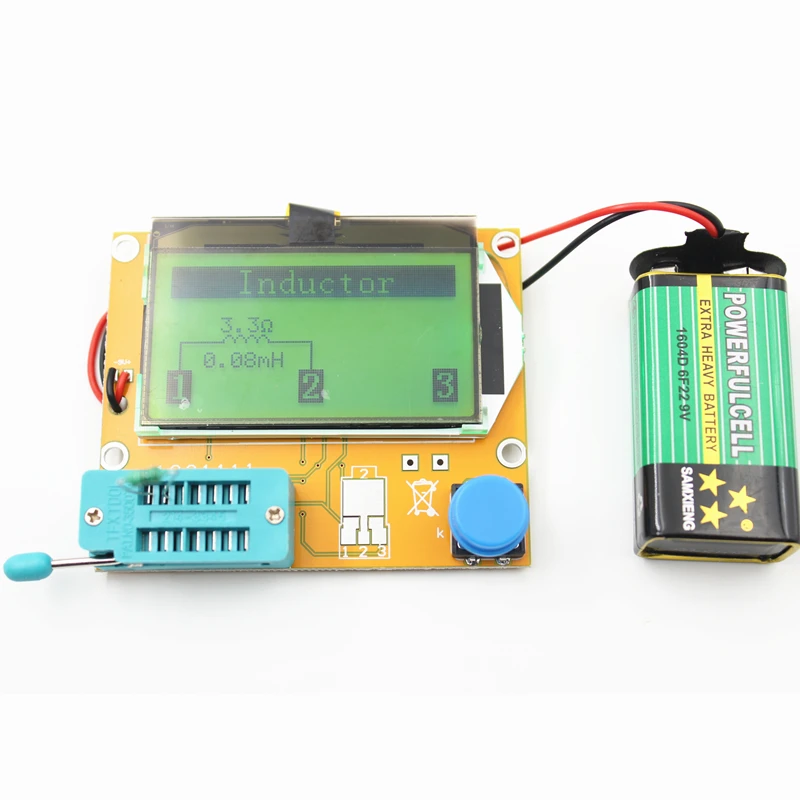

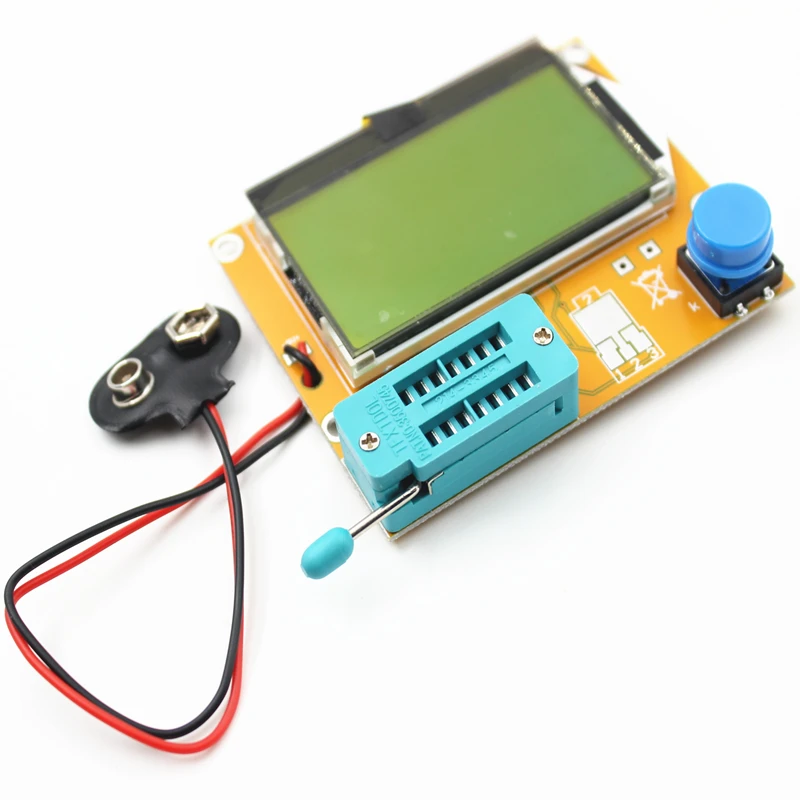

LCR-T4 Транзистор тестер СОЭ метр Mega328 | Инструменты

LCR-T4 Транзистор тестер СОЭ метр Mega328 | Инструменты

Описание:
1,2015 последние M328 версии программного обеспечения, больше функций. Чип: Atmega328


2,128*64 Большой ЖК-дисплей с подсветкой, только 2 мА, когда стоять.


3, использование В батареи 9 В (не входит в комплект)

Тесты диапазоны:

Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор светодио дный Светодиодная трубка, ESR,
Сопротивление, регулируемый потенциометр

Сопротивление: Разрешение 0,1 Ом, максимум 50 м Ом
Конденсатор: 25pf-100000 мкФ
Индукторы: 0,01 mH-20 H

Новый Функция:
1: автоматическое обнаружение NPN и PNP транзисторов, n-канал и p-канал MOSFET, диод (включая двойной диод), тиристор, транзистор, резистор и конденсатор и другие компоненты
2: Автоматическое тестирование штыря компонента и отображение на ЖК-дисплее
3: может обнаружить транзистор, защитный диод MOSFET коэффициент усиления и основание для определения транзистора прямого смещения напряжения
4: Измерьте ворота и емкость ворот порогового напряжения MOSFET
5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой
Характеристики: для справки
1, управление одной кнопкой, автоматическое отключение.
2, только ток отключения 20nA.
3, автоматически обнаруживает NPN, PNP биполярные транзисторы, n-канал и p-канал MOS FET, JFET, диоды, два диода, Тиристоры небольшой мощности однонаправленный и двунаправленный Тиристор.
4, автоматическая идентификация компонентов pin расположение.
5, измерение коэффициента усиления тока биполярного транзистора и порогового напряжения базового излучателя.
6, через пороговое напряжение базового излучателя и высокий коэффициент усиления тока для определения транзисторов Дарлингтона.
7, может обнаружить биполярные транзисторы и МОП-транзисторы защиты диодов.
8, измерение порогового напряжения ворот MOS FET и емкости ворот.
9, может одновременно измерять два резистора и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает номер контакта. Так что вы можете измерить потенциометр. Если дворник потенциометра не переносится в крайнее положение, мы можем различить середину и оба конца штифта.
10, разрешение измерения сопротивления составляет 0,1 Ом, м 50 м ом можно измерить.
11, может измерить емкость измерения емкости 30pF-100mF, разрешение 1pF.
12,2 мкФ больше конденсаторов может одновременно измерить эквивалентные значения сопротивления ESR Серии. Два могут отображаться с десятичным значением, разрешением 0,01 Ом.
13, может быть в правильном заказ, и диодный символ отображает два диода, и дает диодное прямое напряжение.
14 светодио дный обнаруживается как диодное прямое напряжение выше. Комбинированный светодио дный обозначается как два диода.
15, Eeverse Пробивное напряжение составляет меньше чем 4,5 В стабилитрон могут быть определены.
16, может измерить одну диодную обратную емкость. Если биполярный транзистор подключен к основанию и коллектору или излучателю штыря, он может измерить емкость обратного соединения коллектора или излучателя.
18 можно получить с одиночным соединением моста выпрямителя измерения.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Примечание: аккумулятор в комплект не входит.
