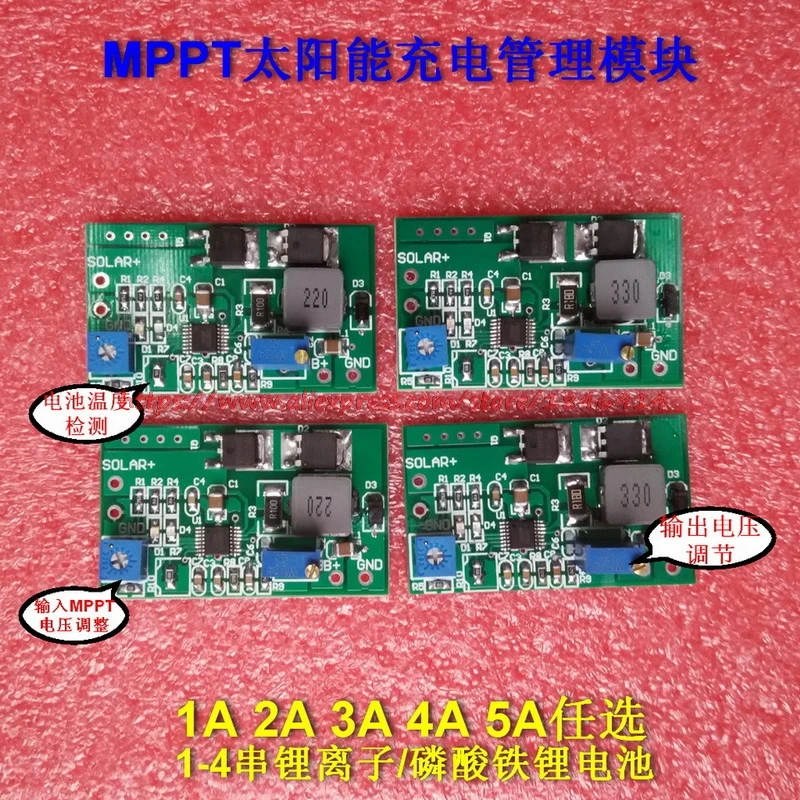

CN3722 Солнечный многофункциональный 1-4 серии L литий-ионный/литий-железо фосфат MPPT

CN3722 Солнечный многофункциональный 1-4 серии L литий-ионный/литий-железо фосфат MPPT

Характеристика Максимальное отслеживание точки мощности солнечной батареи, выходной ток больше, чем ток солнечной панели, реальная супер высокая эффективность MPPT, поддержка солнечных панелей 7-24 В, 90 Вт * Можно регулировать выходное напряжение, CC-CV автоматическое управление (может поддерживать одиночную или многосекционную литиевую батарею или литий-железо-фосфат или свинцово-кислотную батарею) Управление зарядкой аккумулятора Максимальная солнечная мощность: 90 Вт Частота переключения ШИМ: 300 кГц Постоянный ток заряда устанавливается внешним резистором (опционально 2A/3A/4A/5A) Для подзарядки аккумулятора с глубокой разрядкой Состояние зарядки и состояние зарядки двойных инструкций (Зарядка красный светильник/зеленый светильник/красный светильник зеленый светильник часто не показывает батарею) Функция мягкого пуска Защита от перенапряжения аккумулятора * Интегрированный индуктор литой медной полосы, ток насыщенности 7А, более стабильная работа с более высоким выходом тока Размер модуля: 50*30*12 мм Инструкции: Эта схема может использоваться только для литий-ионной батареи, защиты от солнечной зарядки литий-железного фосфата, свинцово-кислотного аккумулятора.   Обратите внимание, пожалуйста, не регулируйте MPPT напряжение менее 7 в или меньше, чем выходное напряжение, в противном случае без заряда. MPPT точечное напряжение 1,04 в Заряжающий красный светильник, заряжающий синий светильник, не получил батарею, синий светильник мигает красным, настройки напряжения также красный светильник, без выходных тока. Потенциометр чрезвычайно точный, пожалуйста, Принесите свои часы и для часов отвёртка регулировки, строгая ссылка на основной успех следующего руководства, хаос может сгореть! Во-первых, 2 необходимых условия, схема может работать: во-первых: входное напряжение должно быть выше установленного напряжения MPPT; Два: выходное напряжение должно быть меньше входного напряжения. Заводская установка: MPPT напряжение составляет около 18 в, выходное напряжение составляет около 4,2 В. Шаг 1: Подключите солнечный элемент, не подключенный к перезаряжаемой батарее, если выходное напряжение является шагом 2. Если нет выхода, то против часовой стрелки замедляйте MPPT до выходного напряжения. Шаг 2: счетчик по часовой стрелке для регулировки выходного напряжения до тех пор, пока светильник не начнет мигать, а затем Отрегулируйте выходное напряжение до полного отключения Шаг 3: доступ к батарее не полностью заряжен, и Контролируйте зарядный ток на выходе серии амперметра, тонкой настройки MPPT потенциометра до максимального заряда тока. Или с помощью мультиметра Измерьте солнечное напряжение рядом с солнечными панелями номинального оптимального рабочего напряжения Шаг 4: непрерывное наблюдение за зарядкой батареи, с мультиметром, чтобы определить, правильно ли отключенное напряжение батареи, в противном случае Отрегулируйте выходной регулируемый резистор, до выхода напряжения для резервуара для зарядки постоянного напряжения. 3,7 V литиевая батарея -- 4,2 V 2 string 8,4 V string 12,6 V 4 series 16,8 V 3 3,2в литий-железо фосфат батарея -- 3,6 В 2 строки 7,2 В строки 10,8 В строки 4 14,4 В 6В свинцово-кислотная батарея -- 6,8 в 12 В свинцово-кислотная батарея -- 13,6 В
