Перед тем, как сделать заказ, вам может потребоваться узнать эти часто задаваемые вопросы

В: что такое ESP8285?

A:ESP8285 = ESP8266 + 1 м вспышка, подшипник высокой температуры 125 ℃ (один для ESP8266 всего 85 ℃). Более важно, код, запрограммированный в ESP8266, используется для ESP8295 Intactly.

В: В чем разница между ESP8285 и ESP8266?
О: чип ESP8285 имеет вспышку 1 Мб, встроенную в чип ESP8266, и полностью совместим с посылка ESP8266. Основные протоколы полностью совместимы. Чип ESP8285 имеет более высокую степень интеграции и более высокую термостойкость. 85 °C).

В: как клиенты выбирают версию ESP8266?
A: рекомендуется ESP-F / F1 и ESP-M1 / 2, и 01S рекомендуется для прямого подключения

В: В чем разница между ESP-F и ESP-12E и ESP-12F?
О: PCB слой ESP-F четыре, а 12F и 12E два слоя. Если у вас есть сертификаты и требования к качеству, пожалуйста, выберите ESP-F (FCC, CE, SRRC). Четырехслойная печатная плата имеет слой наземной плоскости, поэтому сигнал будет более стабильным.

Вопрос: Как насчет производительности модулей серии ESP?
A: основная частота изолятор балки встряхивая модуля серии составляет 80 ~ 160 МГц, а максимальная серийный скорость передачи данных 115200*40 (4,5 Мбит/с).
Модули могут поддерживать до 16MByt внешнего хранилища и имеют 160 Кб оперативной памяти (но клиенты могут использовать менее 50k)
Внутри модуля серии ESP допустимый бит adc составляет 12 бит, но API возвращает допустимый бит 10 бит.

В: какое расстояние передачи модуля серии ESP больше?
О: расстояние передачи связано с антенной. И ESP-F/м/с составляет около 150 метров. ESP-12F / 12E 100 метров. ESP-01 / 01S / 07 70 метров (испытание на открытое расстояние)

В: Можно ли использовать антенны ESP07 вместе?
О: их можно использовать вместе, но не рекомендуется. (Если антенны используются вместе, эффективность будет значительно снижена.)

В: Когда модуль выполняет передачу данных TCP и UDP, какова максимальная длина пакета данных?
A: один пакет Tcp составляет 1460 байт, а один пакет udp-1472 байт
Q. Почему происходит потеря пакета во время прозрачной передачи?
О: поскольку последовательный контроль потока не установлен.

Описание продукта:

Встроенные WiFi последовательные модули в основном разделены на две категории:Прозрачная коробка передач модули Wi-FiИВ команде модули Wi-Fi.

Прозрачная коробка передач

Прозрачная передача означает, что в процессе передачи он полностью прозрачен для внешнего мира. Это не должно быть связано с процессом передачи и Протоколом передачи. Конечная цель-передать передаваемое содержимое получателю в целости и сохранности

Особенности: Прозрачный модуль передачи WiFi прост в использовании и прост в эксплуатации. Он может быстро завершить коммуникационную функцию модуля.

Простота:★★★★★

Гибкость:★★★☆

Поддержка программного обеспечения:★★★★★

В команде модуль Wi-Fi

Модуль Wi-Fi AT command-это тип WiFi модуля, который должен управляться с помощью фиксированных команд, начиная с AT. Каждая инструкция имеет свой специфический смысл и требует определенной логической последовательности для правильного использования модуля. Хотя командная операция сложная, она более функциональная и может адаптироваться к более изменяющимся условиям.

Простота:★★★

Гибкость:★★★★★

Поддержка программного обеспечения ing:★★★★★

Прозрачный: означает прозрачную прошивку передачи (не использовать команды), аналогичную последовательному порту.

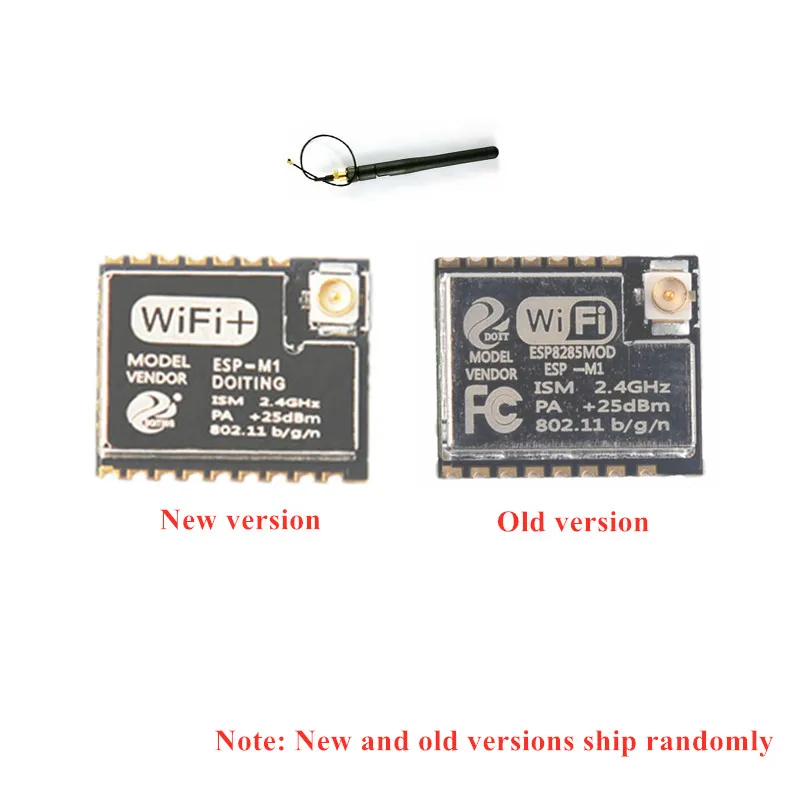

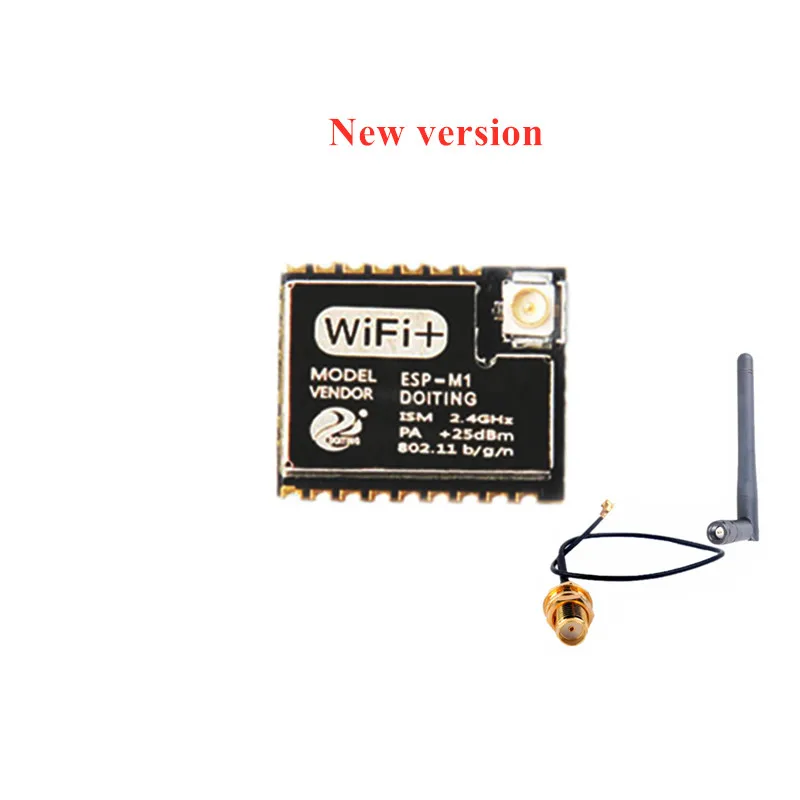

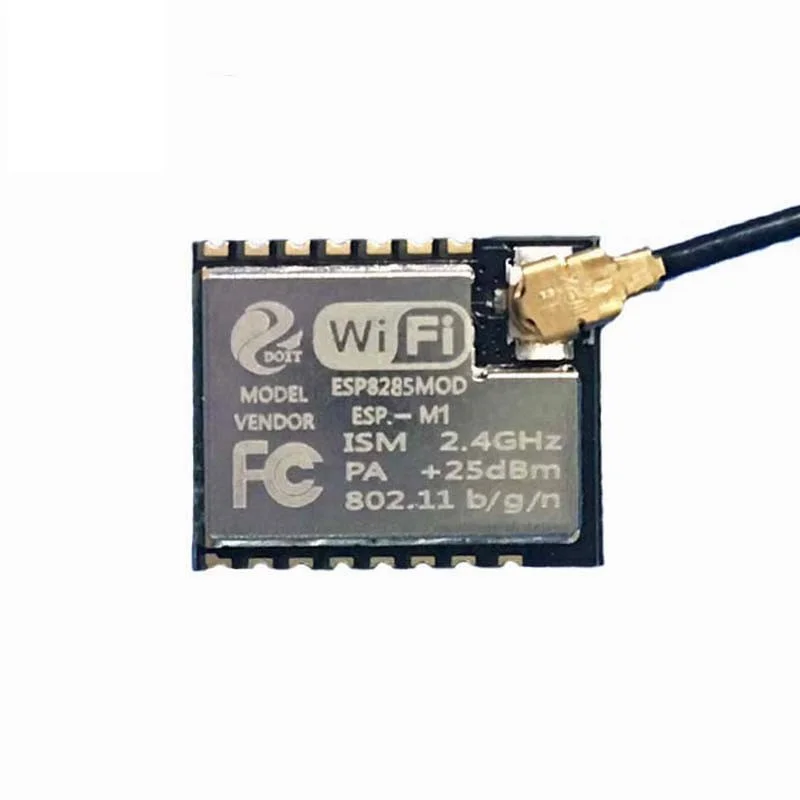

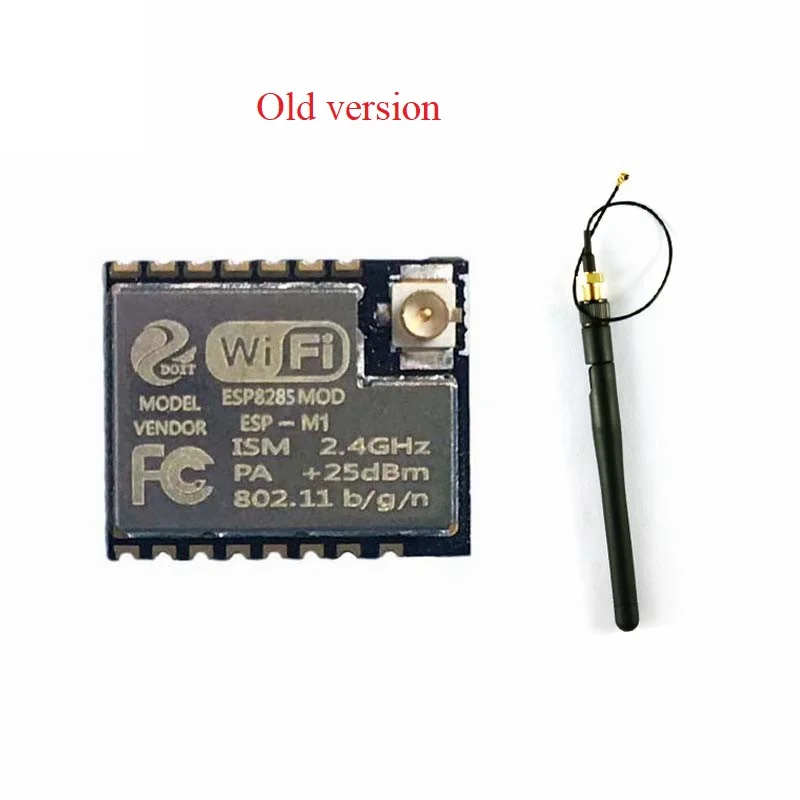

О ESP-M1 модуль Wi-Fi

ESP-M1 инкапсулируется высокопроизводительным чипом ESP8285, который равен чипу ESP8266 plus 1M Flash. Чип ESP825 помещено предварительный Tensilica для L106 32-битный Процессор вместе с SRAM. ESP825 имеет полный и полный WiFi fuction, который может использоваться независимо и alsoused как slaver с другим Hoster MCU, который может начинаться непосредственно с встроенной вспышки. Кроме того, Встроенный высокоскоростной буфер полезен для производительности системы. Особенно, ESP8285 может использоваться в качестве адаптера WiFi через SPI/SDIO и/или интерфейс I2C/UART, когда он применяется к другой конструкции MCU.

Продукт Особенности

• Ультра-маленький размер;

• Поддержка последовательного WiFi;

• Беспроводная Прозрачная передача;

• Дальняя передача с ультра-низкой мощностью;

• Поддержка подвесной антенны;

• Подшипник высокой температуры до 125 ℃, по сравнению с 85 ℃ для ESP8266.

Параметры продукта

SOC характеристики

• Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный Процессор, основная частота поддерживает 80 МГц and160MHz и RTOS;

• Встроенный протокол TCP/IP;

• Встроенный одноканальная 10-битная Высокая точность АЦП;

• Подвесной интерфейс: HSPI, UART, I2C, I2S, IR пульт дистанционного управления, PWM, GPIO;

• Ток глубокого сна составляет 10uA, ток отключения меньше 5uA;

• Посылка данных Wake,connect и transfer в течение 2 мс;

• В потреблять мощность меньше 1,0 МВт (DTIM3) в тех случаях, когда на подставке по статус;

• Встроенный 1 м байт для SPI Flash.

Wi-Fi и характеристики

• Поддержка 802,11 b/g/n/e/I;

• Поддержка станции, мягкий AP, мягкий AP + STA режим;

• Поддержка WiFi Direct (P2P);

• Поддержка CCMP (CBC-MAC, режим вычисления), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC и т. д., для аппаратного ускорения.

• Поиск P2P, режим P2P GO/режим GC и управление питанием P2P

• WPA/PA2PSK и WPS;

• 802,11 сертификация безопасности: предварительная Сертификация и TSN

• Поддержка 802.11n (2,4 ГГц);

• 802,1 h/RFC1042 Инкапсуляция рамы;

• Поддержка шва меньше роуминга;

• Поддержка удаленного обновления и обновления облака (OTA);

• Поддержка функции Smart Config (включая устройства Android и Ios).

Интерфейсный модуль

• 2 * UART;

• 1 * ADC;

• 1 * En;

• 1 * wakeup pin;

• 1 * hspi;

• 1 * I2C;

• 1 * I2S

• Более 10 * GPIOs

Рабочая температура: -40 ℃-+ 125 ℃;

Размер модуля:

• 12,3 мм * 15 мм (для M1 модуль)

Приложений

• Электронные устройства;

• Умная Вилка питания, умный светильник;

• Для монитора;

• Сенсор сетей;

• Безопасности ярлык удостоверения личности;

• Беспроводной Маяк местоположения;

• Домашней автоматизации;

• Сетка сети;

• Ip-видео камера;

• Портативной электроники;

• Беспроводной расположение признание;

• Промышленный беспроводной пульт дистанционного управления;

Структура модуля

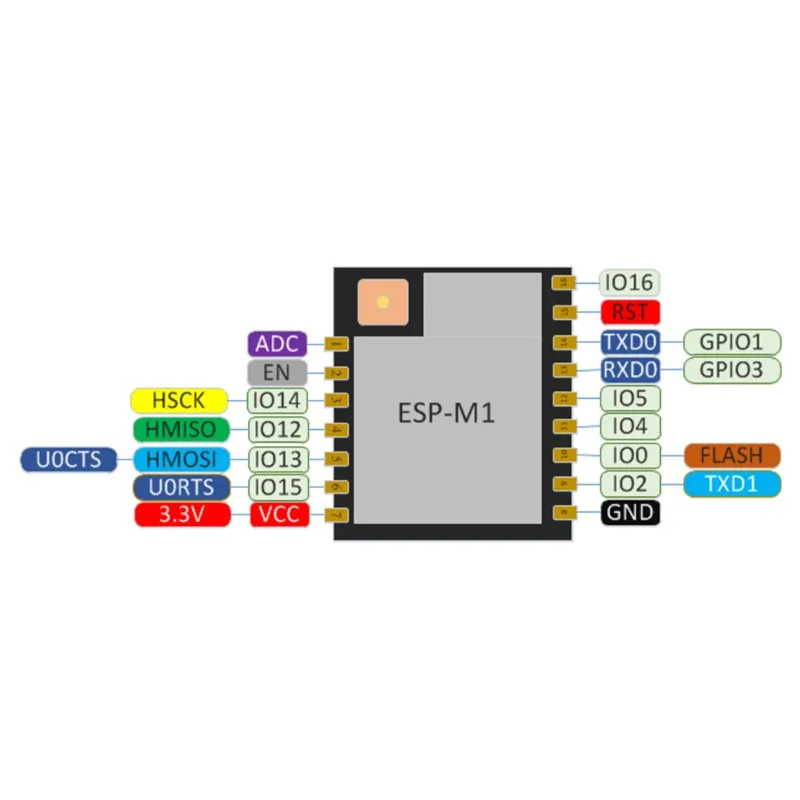

Схемы для штифта модуля
