Модуль сбора данных AD7606 16 битный ADC 8 канальный синхронный модуль выборки частоты

---

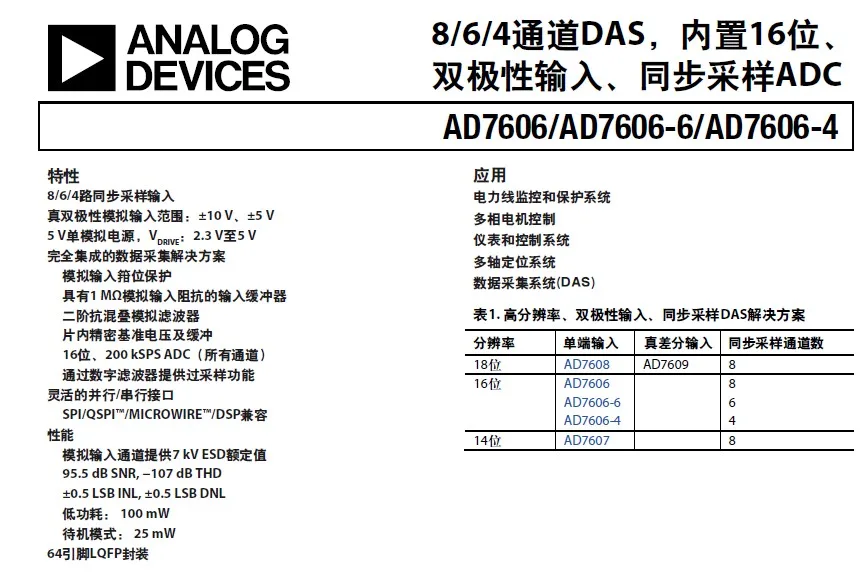

AD7606 чип китайские спецификации адрес загрузки: Http:/bbs.armfly.com/read.php?tid=1112&ds=1&page=1&toread=1#tpc

Совет: для того, чтобы облегчить выбор, печатная Монтажная схема передней части аналоговых входных сигналов двойной контактный (2x8/2,54 мм шаг) по умолчанию-это не Сварка. Мы дадим 2x8 двойных штифта и 8 колпачков перемычки, по собственному выбору клиента является сварка вверх или вниз сварки.

По умолчанию доставка: положительный 2X8 двойной pinНе Сварка (отправка штифта, Собственная Сварка клиента), Нижняя часть двухконтактной сварки 2X15.

Особенности:

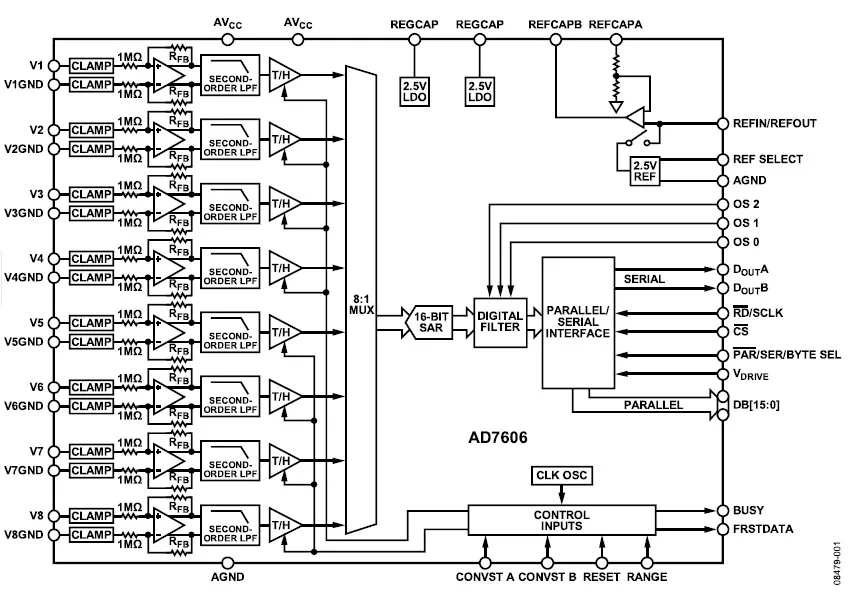

1, использование AD7606 Высокоточный 16-битный АЦП чип

2,8 аналоговые входные сигналы. Сопротивление 1 м Ом.Нет источника питания, нет передней аналоговой схемы op amp, может быть непосредственно подключен к выходу датчика

3, входной диапазон положительного и отрицательного 5 В, плюс или минус 10 в. Диапазон можно контролировать через IO.

4, разрешение 16 бит.

5, максимальная частота выборки 200 КСП. Поддержка одновременной 8-уровень oversampling настройки (может эффективно уменьшается потеря дрожание)

6, встроенный эталонный

7, один блок питания 5 В

8, SPI интерфейс или 16 бит интерфейс шины. Интерфейс ввода/вывода уровень может быть 5V или 3,3 V.

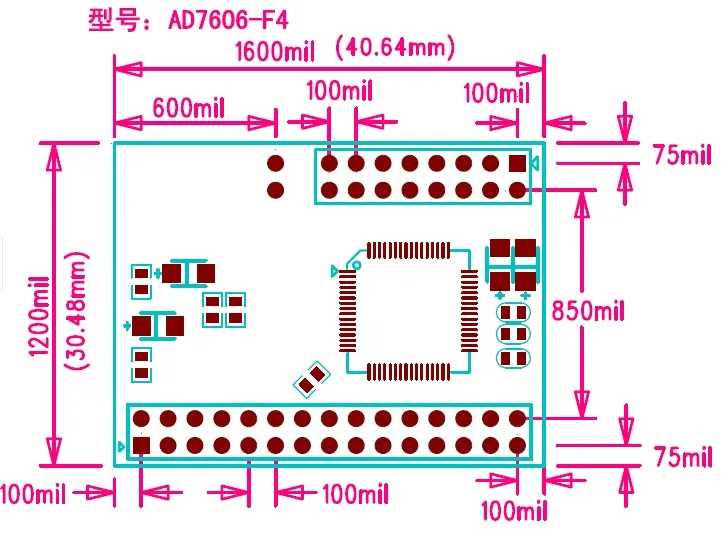

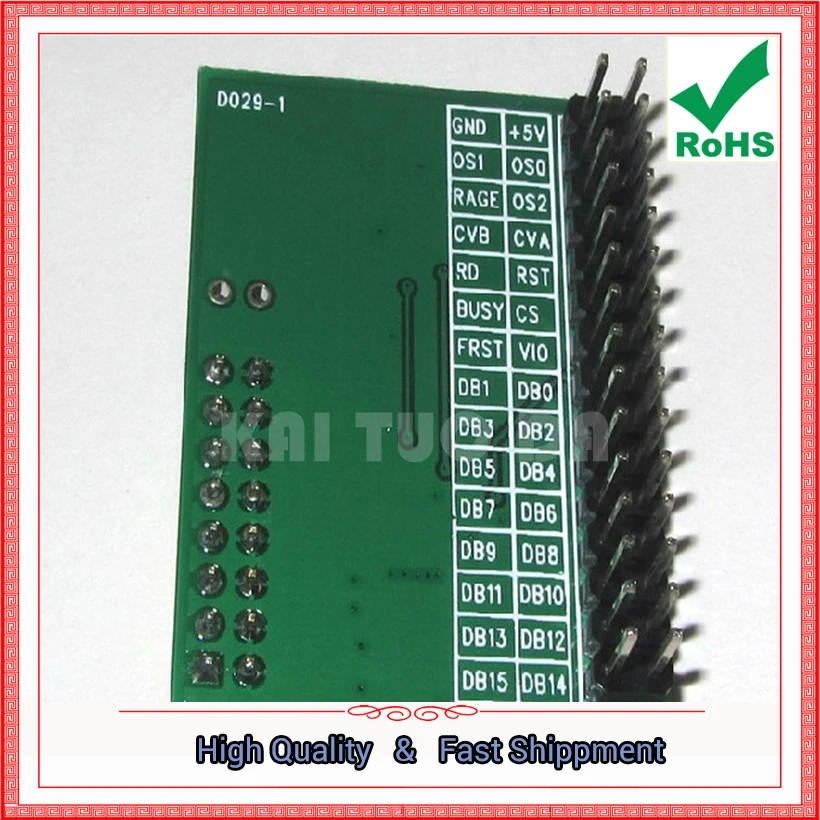

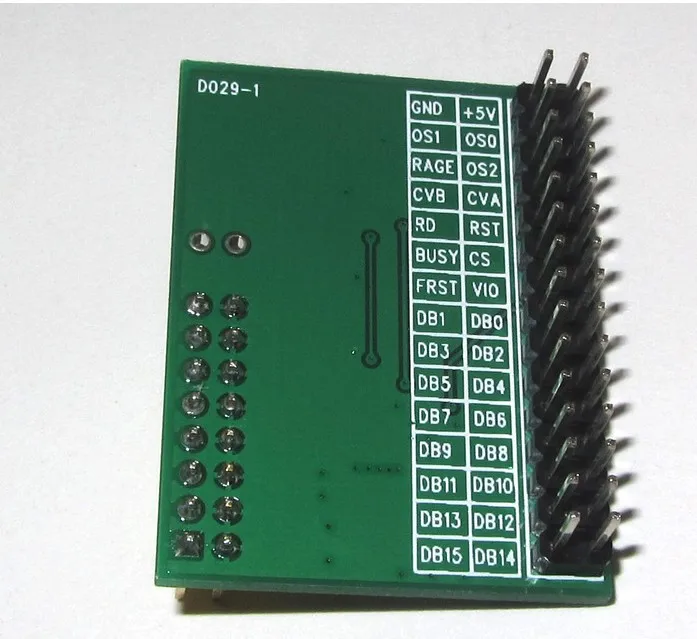

Наш завод AD7606 модуль по умолчанию для 8080 параллельного интерфейса. Если вы используете режим интерфейса SPI, вам нужно изменить конфигурацию резистора R1 R2. Параллельный порт перемычки: R1 плавающий (не размещен), R2 отправил сопротивление 10K Перемычка режима интерфейса SPI: R1 отправил резистор 10K, R2 плавающий (не Размещенный) Конфигурация AD7606 проста и не имеет внутреннего регистра. Диапазон и параметры oversampling контролируются внешним IO. Частота дискретизации контролируется частотой импульса, предоставляемой MCU или DSP. AD7606 должен использовать один блок питания 5 В. Уровень интерфейса связи между AD7606 и MCU контролируется VIO pin. Иными словами экскаватор должны получить доступ к микроконтроллер источника питания, может быть 3,3 V также может быть 5V.   Модуль расширения, штыревая панель Описание OS2 OS2 OS2: комбинированное состояние выбирает режим oversampling. 000 указывает на отсутствие перенапряжения, до 200 КСП частота дискретизации. 001 сказал, что в 2 раза больше выборки, то есть, внутренняя аппаратная коллекция двух образцов, чтобы найти среднее 010 что 4 раза больше, то есть, внутренняя аппаратная коллекция четырех образцов в среднем 011, что в 8 раз больше, чем обычно, это внутренняя коллекция оборудования из 8 образцов, чтобы найти среднее В 100 раз больше, чем в 16 раз больше, то есть, внутренняя аппаратная коллекция из 16 образцов в среднем 101 сказал 32 раза больше, то есть, внутренняя коллекция оборудования 32 образцов, чтобы найти среднее 110 означает 64 раза больше, то есть, внутренняя коллекция оборудования 64 образцов, чтобы найти среднее   Чем выше скорость oversampling, тем дольше время преобразования ADC и тем ниже доступна Максимальная частота выборки.   CVA, CVB: запускает AD конверсионный контрольный сигнал. CVA определяет 1-4 года канал, CVB определяет 5-8 каналов. 2 сигнала могут быть ошеломлены в течение короткого времени. В общем, CVA и CVB могут использоваться параллельно.   RAGE: выбор диапазона. 0 означает положительный и отрицательный 5 В, 1-положительный и отрицательный 10 в. RD: чтение сигнала RST: сброс сигнала Занят: темно-синяя сигнала CS: чип выбора сигнала FRST: индикатор для образца Первого канала VIO: уровень интерфейса связи DB0-DB15: шины данных     [16-битный параллельный режим монтажную схему] --- подача заявки на AD7606 также поддерживает 8-битную режим шины, посмотрите, AD7606 технические данные   AD7606 модуль MCU сбоку GND + 5В RAGE OS2 OS1 OS0   CVA CVB   RD RST Занят -----> Вход GPIO AD606 изменяет инструкции. [Рекомендуемые контакты с возможностью внешнего прерывания] CS   Экскаватор   DB0-DB15 -----> 8080 шина передачи данных (16 бит)   Первый не берет   [Схема проводки режима SPI]   AD7606 модуль MCU сбоку GND + 5В RAGE OS2 OS1 OS0   CVA CVB   RD / SCLK RST Занят -----> Вход GPIO, AD606 изменяет инструкции. [Рекомендуемые контакты с возможностью внешнего прерывания] CS   Экскаватор   DB7 (doula) -----> SPI шина передачи данных MISO   DB14-DB15 может не подключить Первый не берет     [Программное обеспечение синхронизации приобретения программы 1] --- мы приводим примеры использования spi эта программа см. Файл bsp_spi_ad7606.c   В режиме прерывания таймера для достижения:   Прерывания таймера ПВР: { Прерывания запись   Прочитайте результаты выборки 8 каналов, сохраненных в RAM; ----> прочитайте последнюю коллекцию результатов, для непрерывного приобретения это не имеет значения   Начало следующего приобретения ADC; (flip CVA и CVB)   Прерывания возврата }   Частота таймера-частота дискретизации ADC. Этот режим не может подключаться к занятым портовым линиям.     [Синхронизация программного обеспечения для программы 2] --- пример интерфейса 8080 мы предлагаем эту опцию см. Файл bsp_ad7606.c   Настройте штифт CVA CVB в режим вывода PWM, цикл настроен на требуемую частоту выборки; ---> После MCU будет производить очень стабильный цикл сигнала преобразования AD   Установите линию порта «занят», чтобы прервать режим запуска падающих кромок;   Внешнего прерывания ПВР { Прерывания запись   Чтение 8 каналов результатов выборки, сохраненных в RAM;   Прерывания возврата }   [Приобретение программного обеспечения для достижения разницы между Программой 1 и программой 2] (1) вариант 1 может быть использован менее загруженный порт линии, но другие прерывания обслуживания рутинной или основной программы временного выключения глобальной прерывания, может привести к циклу преобразования ADC есть небольшое дрожание.   (2) Вариант 2 обеспечивает стабильность часов сбора, так как он генерируется MCU аппаратным обеспечением. Но нужно взять занятую линию рта.
