Новый ЧПУ Щит V4 гравировальный станок/3D принтер/A4988 Плата расширения драйвера для

Новый ЧПУ Щит V4 гравировальный станок/3D принтер/A4988 Плата расширения драйвера для

Примечания к покупке

1. Две логистики Yanwen Economic Air Mail и Почта Китая обычных небольших пакетов Plus не имеют информации для отслеживания, поэтому нет ограничений по времени. Мы рекомендуем использовать Почта Китая заказной авиапочтой или AliExpress стандартной доставкой.
2. Мы не принимаем возврат средств за незначительные повреждения (сгибание штифта, небольшое истирание экрана и т. д.) во время транспортировки материала, не влияя на нормальное использование. Если вы возражаете, пожалуйста, не покупайте.
3. Некоторые продукты обеспечивают техническую поддержку, если вам нужна помощь, пожалуйста, свяжитесь с нами, мы будем обрабатывать ваше сообщение в первый раз.
4. Если у вас есть какие-либо вопросы о продукте, пожалуйста, свяжитесь с нами, прежде чем открыть спор. Мы дадим вам наиболее удовлетворительный ответ.
5. Мы предоставляем каждому клиенту продукцию хорошего качества, очень выгодные цены и самое искреннее обслуживание. Мы надеемся получить ваши хорошие отзывы.
Желаем вам приятных покупок!

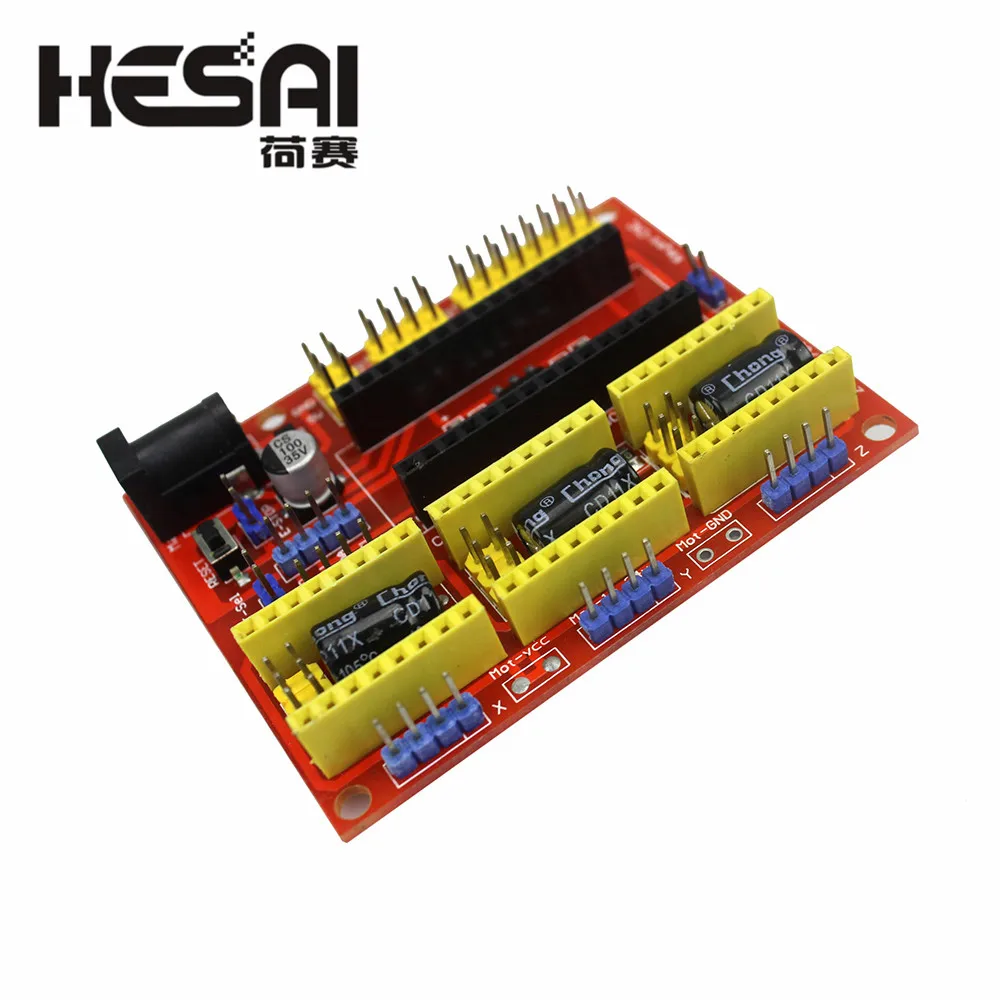

3D принтер шаговый двигатель драйвер CNC Щит V4 должен работать с нано-доской. Может использоваться в качестве платы расширения для гравировальных машин и 3D принтеров. Он имеет в общей сложности 3 канала слотов для A4988 шагового двигателя Модули драйвера (не включены) для вождения 3 канала шагового двигателя. Для каждого канала шагового двигателя требуется только 2 порта IO, что означает, что 6 портов IO достаточно для управления 3 шаговыми двигателями s. Этот щит может сделать быструю работу для управления шаговыми двигателями вашего проекта.

• 1. 3 оси драйвер шагового двигателя

• 2. Совместим с микро-приводом лазерной гравировки, трехосевой гравировальный станок с ЧПУ,.

• 3. 2 А может управляться в двухфазном четырехпроводном шаговом двигателе.

• 4. Выпустили цифровой интерфейс IO, легко подключить к другим модулям, таким как ENDSTOP.

• 5. Выпустили интерфейс I2C, вы можете подключиться к ЖК-дисплею I2C или другому модулю I2C.

• 6. Мощность DC5V интерфейс, 7,5-12V входное напряжение.

• 7. Совместимость с GRBL

• 8. Работает с nano.

Этот продукт не работает в режиме полного шага, пожалуйста, измените его на режим 1/16 или любой другой режим самостоятельно, если вам нужно.

А. Соответствующие интерфейсы официального веб-сайта показаны ниже:

# Define X_STEP_BIT 2/Uno Digital Pin 2

# Define Y_STEP_BIT 3/Uno Digital Pin 3

# Define Z_STEP_BIT 4/Uno Digital Pin 4

# Define X_DIRECTION_BIT 5/Uno Digital Pin 5

# Define Y_DIRECTION_BIT 6/Uno Digital Pin 6

# Define Z_DIRECTION_BIT 7/Uno Digital Pin 7

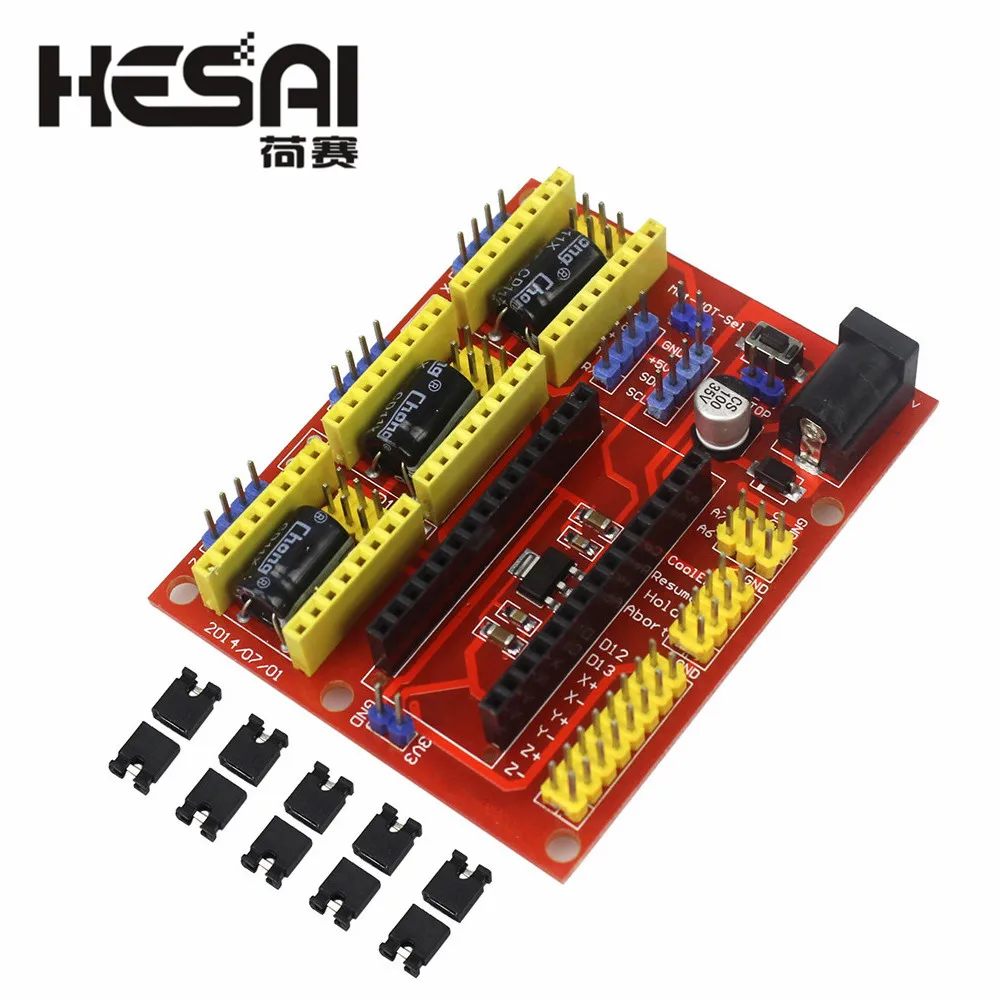

B. Продукт оснащен модулем драйвера A4988. Если вы хотите изменить режим работы, просто нужно отрегулировать уровень ms1 ms2 ms3(DRV 8825 ms0 ms1 ms2), которые были подключены к трем парам штырькового заголовка (с перемычкой). При подключении колпачка перемычки цепь подключается к GND. А именно, ms1 ms2 ms3(DRV 8825 ms0 ms1 ms2) подключены к GND, что означает, что Рабочий режим изменился в полношаговый режим. Цепь отключена без колпачка перемычки. Если вы хотите подключить цепь с высоким уровнем, вы должны подключить его к VCC пайки.

Соотношение между режимом работы модуля A4988 и MS1, MS2, MS3 показано в таблице ниже:

1 X CNC Щит v4 гравировальный станок
