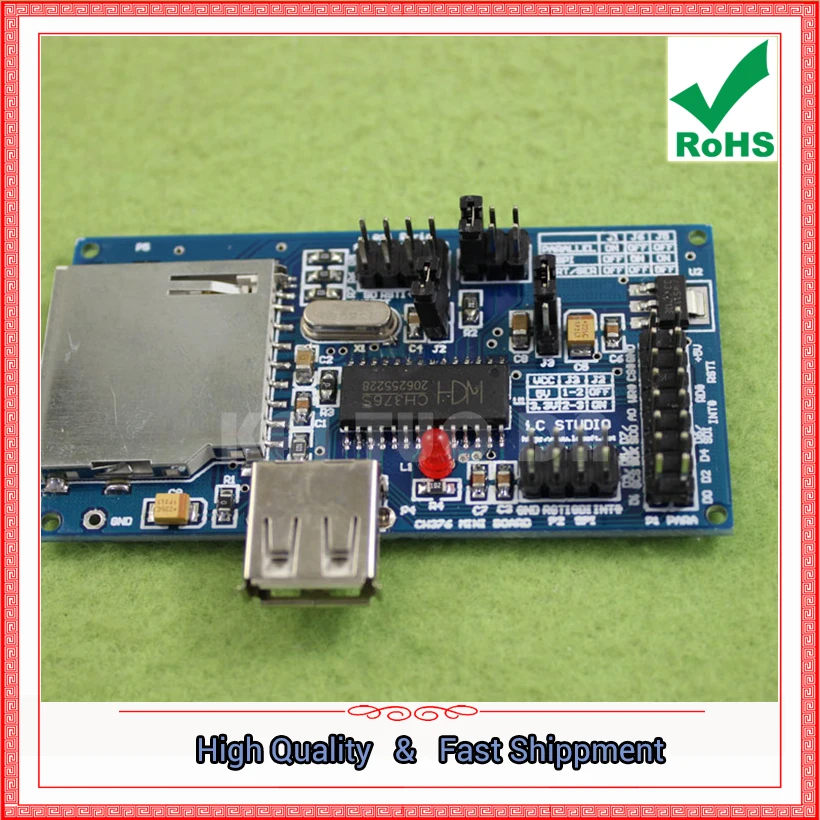

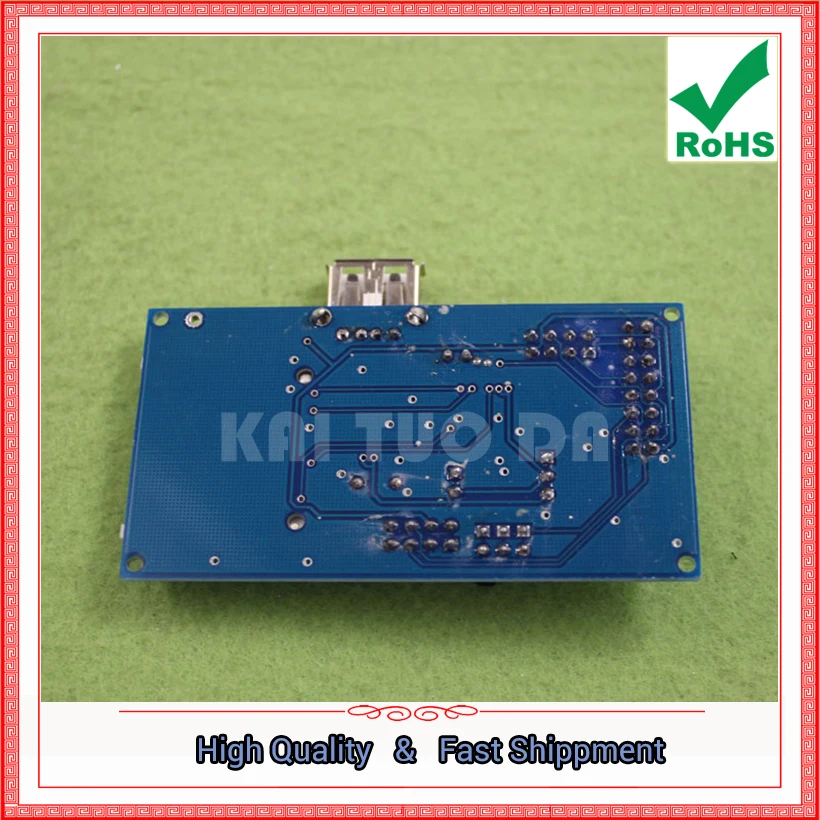

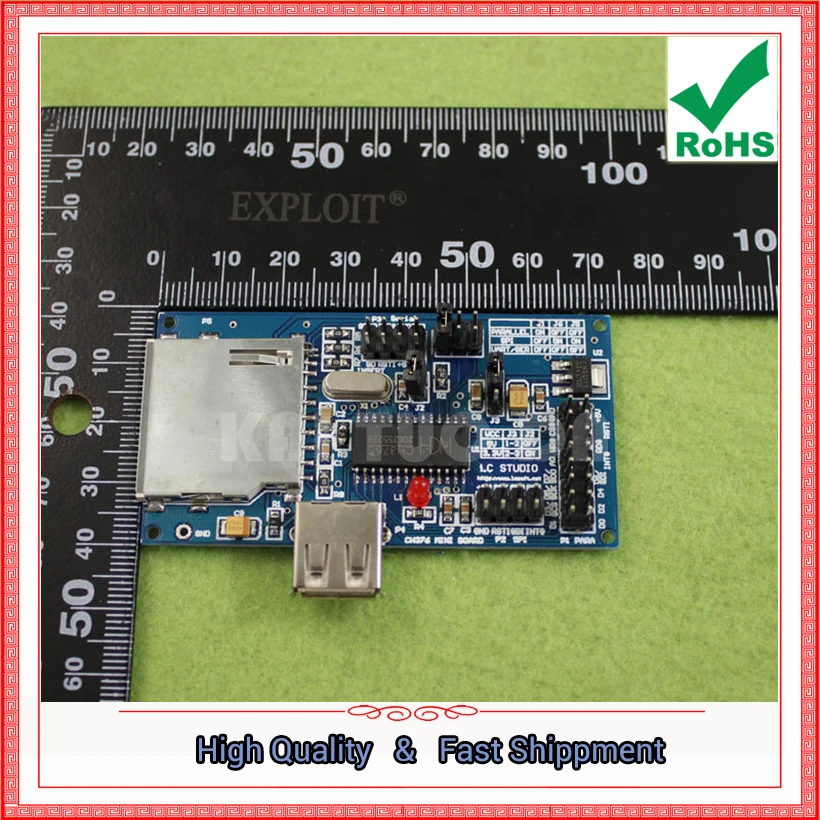

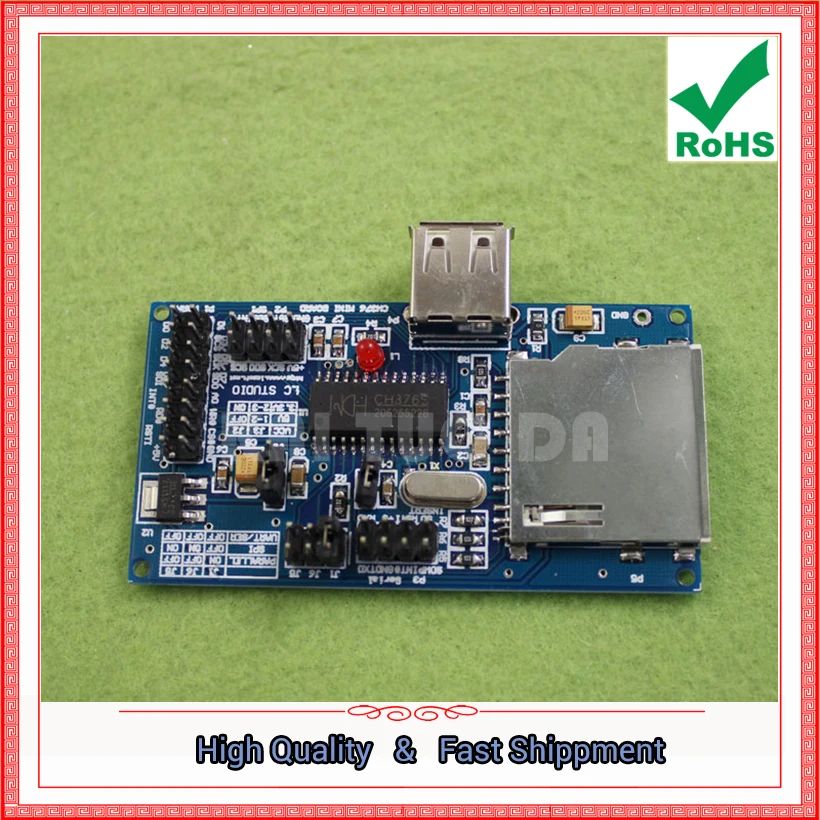

Плата оценки CH376S U disk SD-карта мышь поддерживает параллельный порт

Плата оценки CH376S U disk SD-карта мышь поддерживает параллельный порт

Адрес загрузки информации: http://pan.baidu.com/s/1eQ02esi

Инструкция по применению

Основным устройством U1 в комплект EV является CH376S чип, но некоторые сигналы на рисунке называются CH375 или CH374.
С украшением в виде кристаллов X1 является стандартным 12 МГц, USB хост, чем USB устройств требуют более высокой частоты точность, X1 ошибка требования меньше, чем 0,4, обычные 12 МГц с украшением в виде кристаллов в основном может соответствовать требованиям. Настоятельно рекомендуется сократить длину связанных с ними проводов, чтобы уменьшить помехи.
Конденсатор с алюминиевой крышкой, C4 для внутреннего источника питания отделения для того, чтобы уменьшить USB процесс передачи EMI, емкость 4700pF до 0,1 мкФ, вы можете использовать обычные 103 чип конденсатор с алюминиевой крышкой, 0,01 мкФ.
P4-это usb-порт, используется для хост-режима USB, также может использоваться для режима устройства USB, резистор R1 используется для ограничения выходного сигнала на внешний ток usb-устройства, чтобы избежать использования usb-устройств, таких как usb-устройства, вставляемые при коротком снижении напряжения источника питания, Или даже привести к аномальному сбросу CH376 или микроконтроллера или внутренней ошибке данных RAM. Если это внешний жесткий диск USB, то резистор R1 должен быть заменен на меньшее сопротивление постоянного тока индуктора, или другой набор питания 5 В, чтобы обеспечить больший рабочий ток (500 мА или более) на внешний жесткий диск. Кроме того, USB-HOST Разъемный конденсатор C9 не может быть слишком мал, большая емкость (должна быть больше 100f) может уменьшить usb-устройство, просто вставленное при колебаниях напряжения источника питания.
P5-это гнездо для sd-карты, вы можете коснуться стандартного размера sd-карты, другие спецификации sd-карты могут быть добавлены в место для преобразования. Резистор R3 используется для ограничения выходного тока на внешнюю sd-карту, чтобы избежать вставки sd-карты, когда напряжение источника питания вызвано коротким временем.
P1 представляет собой 8-битный параллельный порт сигнала порт для подключения параллельный порт микроконтроллера и все необходимые сигналы для параллельный порт включают в себя D0-D7, A0, RD #, WR #, CS # и GND, И INT # является необязательным.
P2 является последовательный порт SPI сигнала порт, используемые для того чтобы соединить микроконтроллер SPI интерфейс SPI все необходимые сигналы включают в себя SCS, SCK, SDI, SDO и GND и INT # является необязательным.
P3-это асинхронный сигнальный порт последовательного порта, используемый для подключения асинхронного последовательного порта микроконтроллера, асинхронного последовательного порта, включая необходимые сигналы, включая RXD, TXD и GND, и INT # является необязательным. P3 также предоставляет sd-карту, защищенную от записи, SDWP и подключаемую сигнальную линию SDINSERT.
Выше P1, P2, P3 порт связи, вы также можете от внешней до оценочной платы, чтобы обеспечить источник питания 5 В, и к CH376 RSTI pin, чтобы обеспечить дополнительный сигнал сброса оборудования, если фактический продукт цепи P мониторинга цепи, Это должно быть CH376, и микроконтроллер обеспечивает такой же сигнал сброса. Обратите внимание на то, что длина сигнальной линии между комплект EV и микроконтроллера должен быть как можно более коротким, а максимальная длина не может превышать 20 см. В противном случае Требуется выделенный кабель с одним интервалом сигнала.
J3 используется для того, чтобы выбрать CH376 чип рабочее напряжение, короткое замыкание 1-2 фута в тех случаях, когда напряжение постоянного тока 5V, короткое замыкание 2-3 фута в тех случаях, когда 3,3 V напряжения. По умолчанию составляет 5 В, но в тех случаях, когда рабочее напряжение микроконтроллера равна или ниже 3,3 V, вы можете выбрать 3,3 V для CH376. В тех случаях, когда рабочее напряжение CH376 чип составляет 5 В, J2 должен быть отключен, в тех случаях, когда CH376 чип рабочее напряжение 3,3 V, J2 должна быть сокращена.
J1, J5 и J6 используются для выбора интерфейса связи CH376 с микроконтроллером после включения питания или сброса оборудования:
Если J1 короткий, J5, J6, затем 8-битный параллельный;
Если J1 выключен, J5 короткий, J6 укороченный, то интерфейс SPI;
Если J1 сломан, J5 сломан, J6 сломан, то это асинхронный последовательный порт.
Некоторые примеры программы могут использовать информацию о состоянии отладки серийного выхода микроконтроллера, если вам нужно отобразить эту информацию мониторинга, вы можете через последовательный порт микроконтроллера после преобразования уровня RS232, подключенного к компьютеру, с помощью программного обеспечения последовательного мониторинга/отладки для просмотра. Если вы используете оценочную плату CH375, вы можете подключить J2 к последовательному порту компьютера; Если у компьютера нет последовательного порта или последовательный порт был занят другими устройствами, затем вы можете USB Последовательный порт CH341 для обеспечения последовательного порта моделирования.
CH375 отладочная плата Внутреннее устройство работает на 5V Напряжение питающей сети, необходимо добавить резистор R0 и снимите 3,3 V регулятор D4, работает при температуре не выше 3,3 V напряжение питания, необходимо добавить в регулятор D4 и удалить резистор R0. По умолчанию используется блок питания 5 В.
