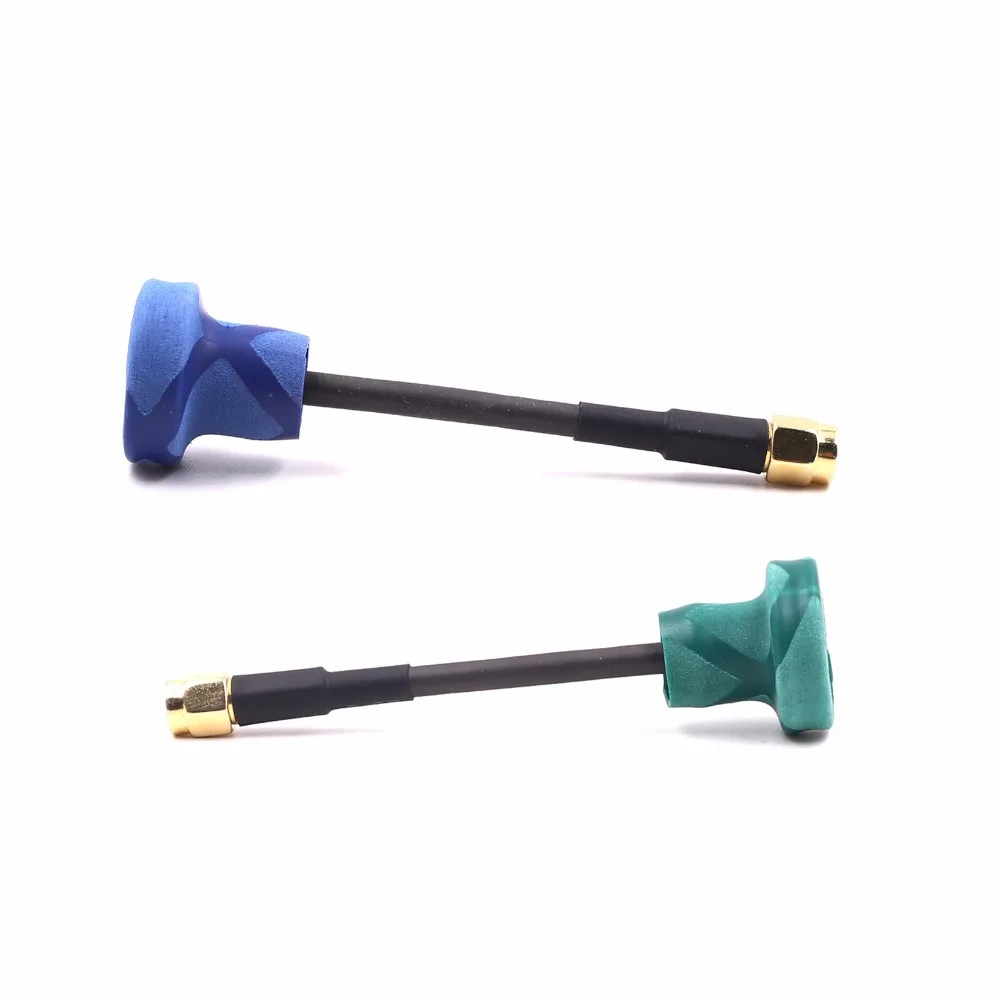

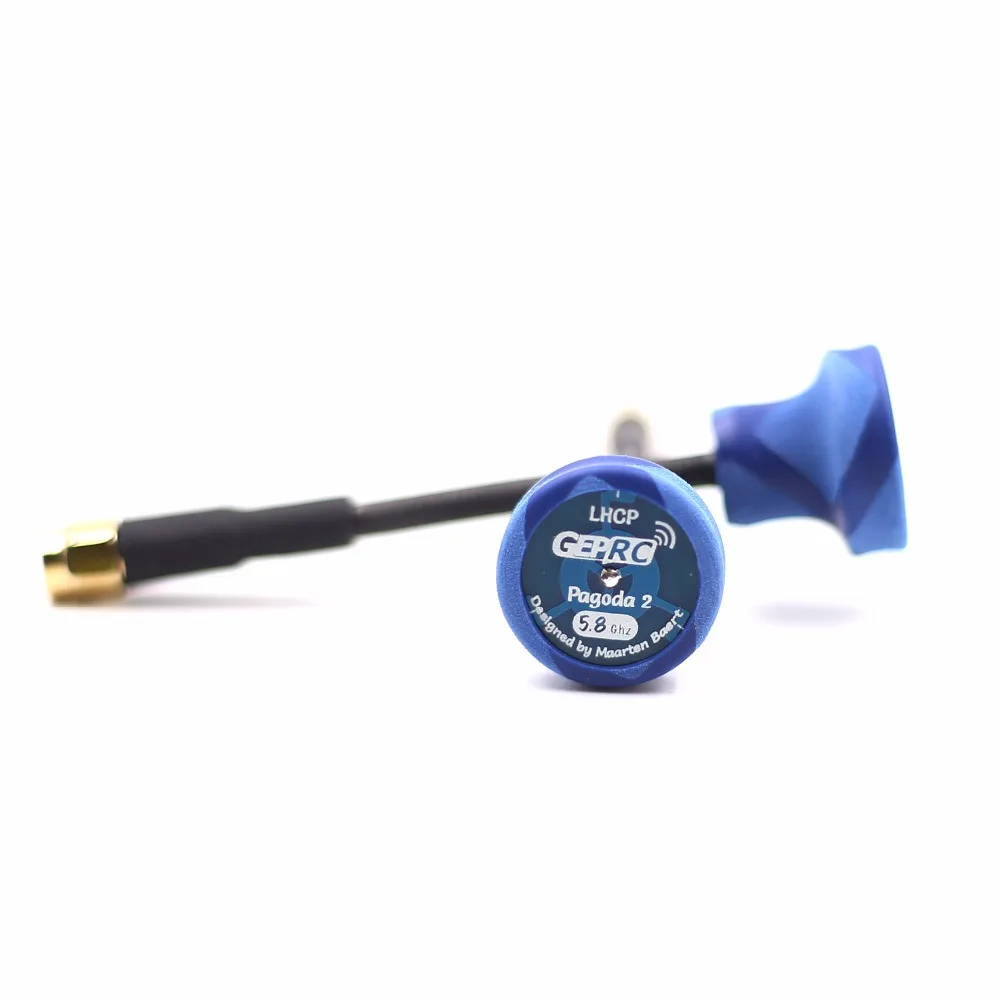

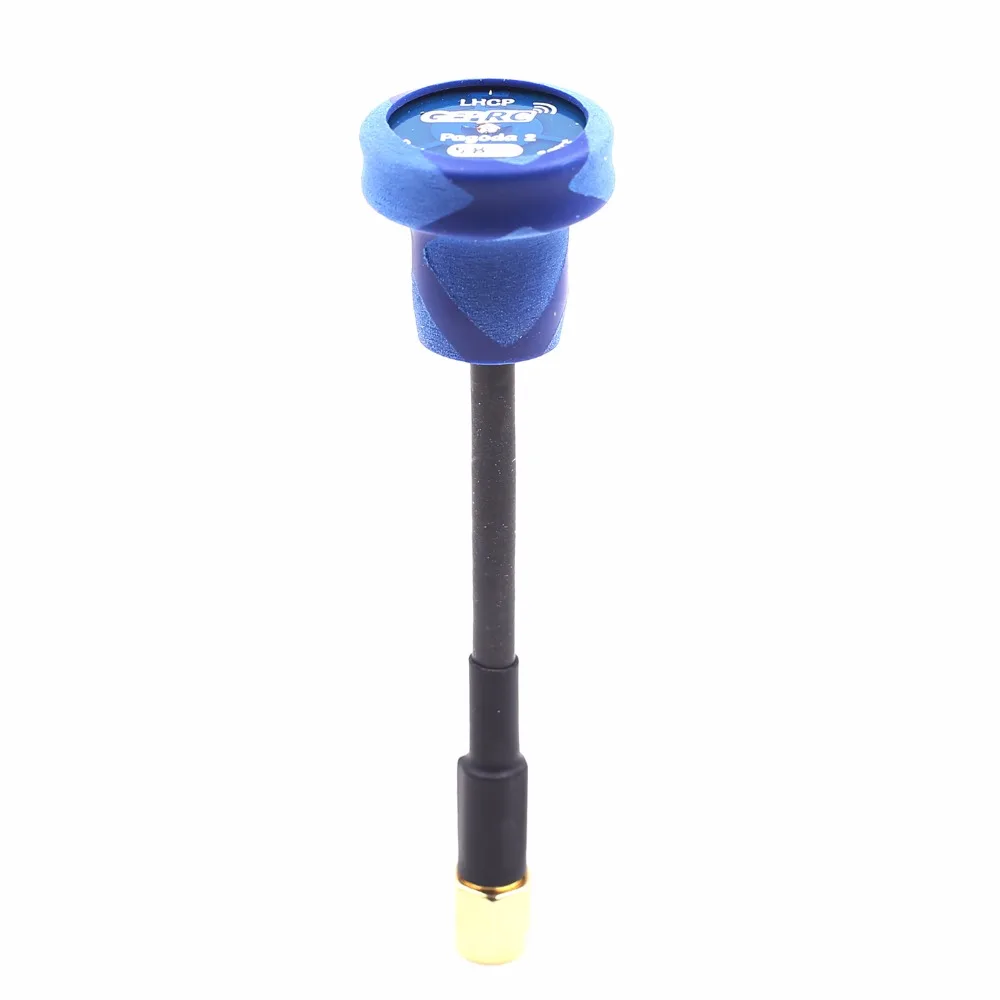

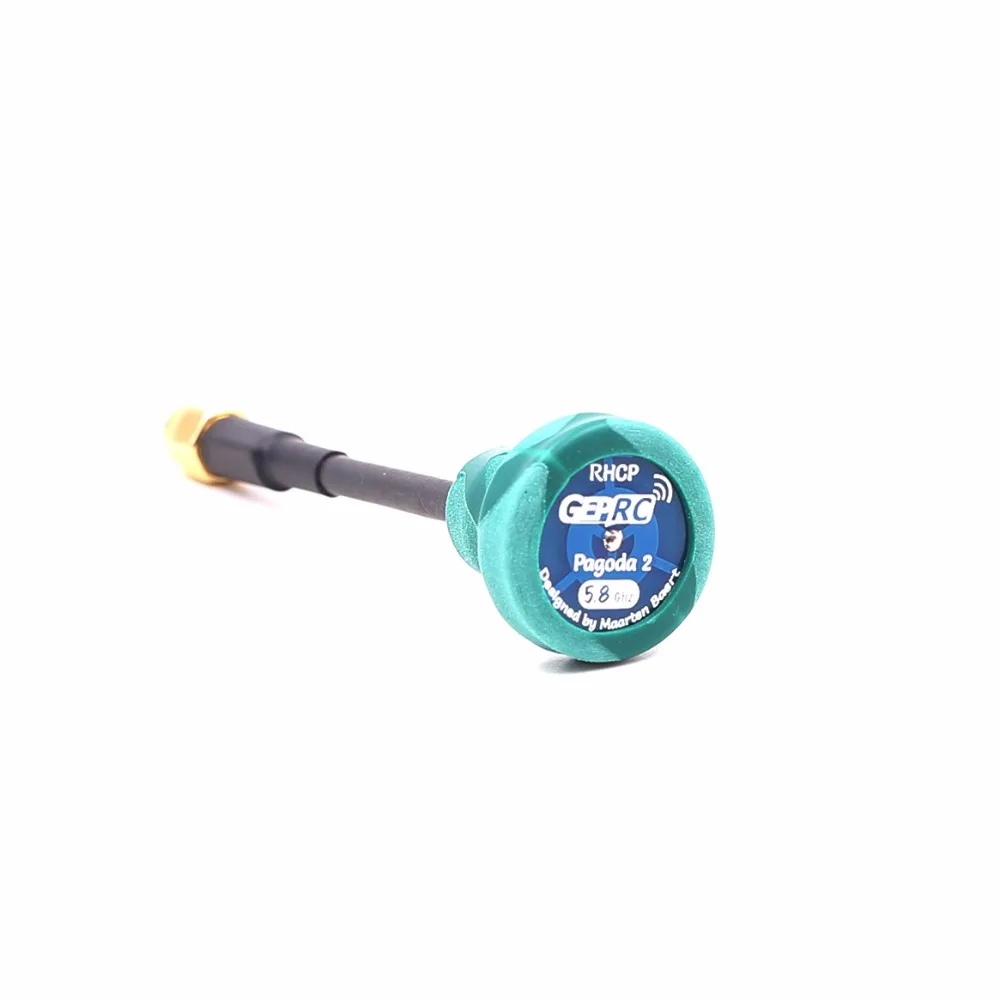

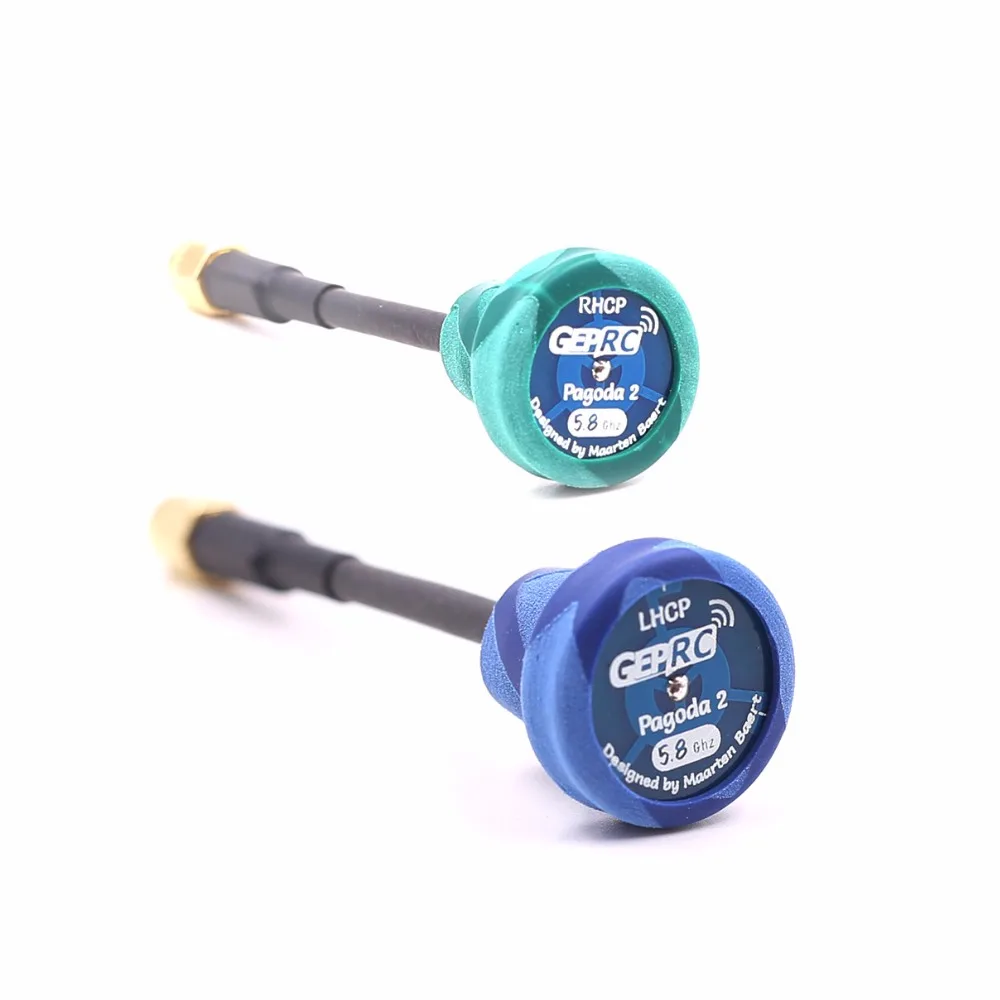

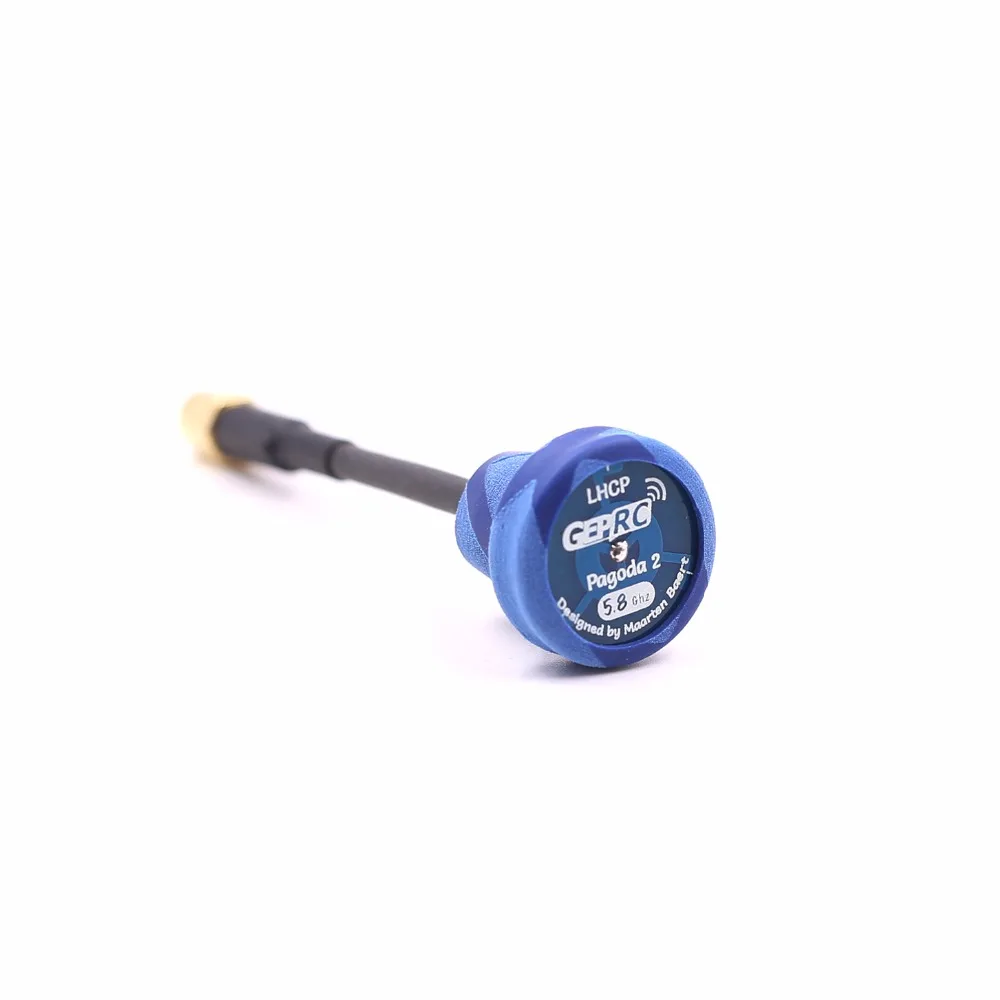

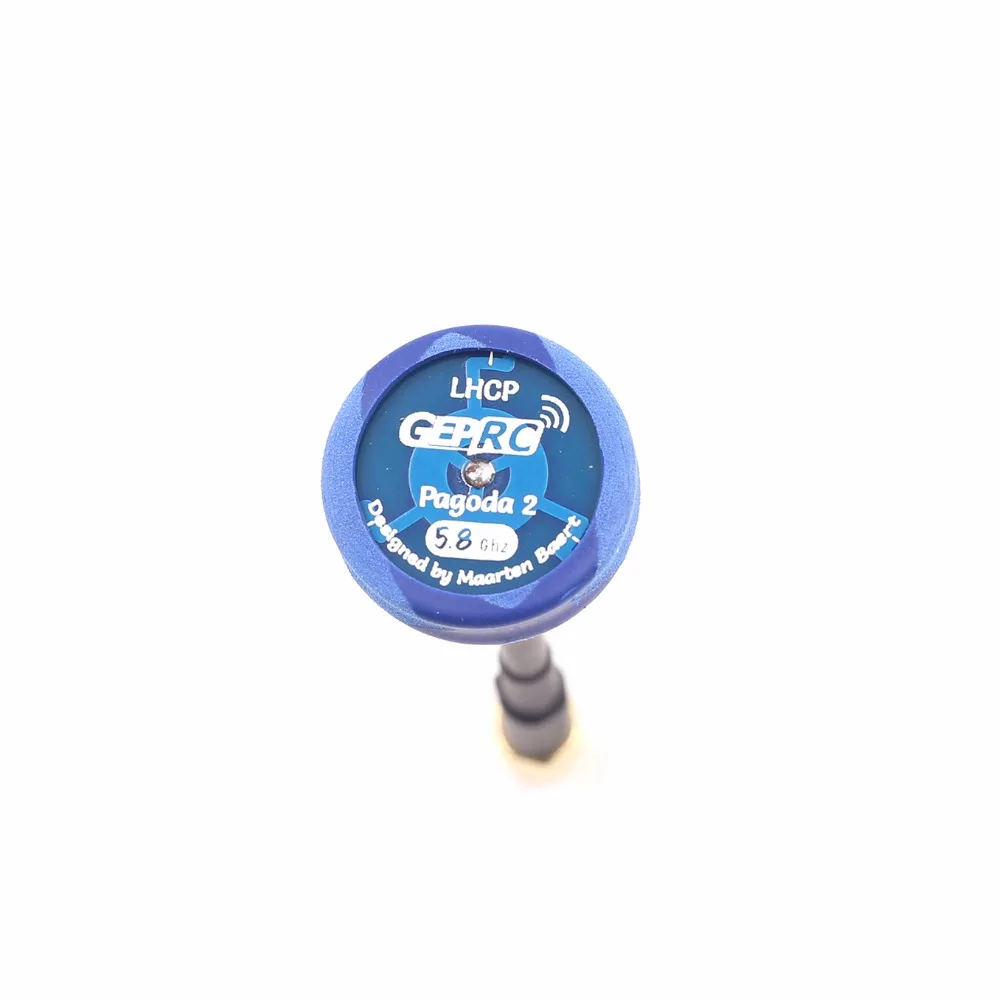

Geprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8g



Сохраните в закладки:

Цена:845,88RUB
*Стоимость могла изменится

Количество:


Новое поступление

Характеристики

Geprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8g

История изменения цены

*Текущая стоимость 845,88 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-28-2026 1073.37 руб. 1094.35 руб. 1083.5 руб.
Jan-28-2026 870.62 руб. 887.27 руб. 878.5 руб.
Dec-28-2025 1056.84 руб. 1077.80 руб. 1066.5 руб.
Nov-28-2025 1048.9 руб. 1069.79 руб. 1058.5 руб.
Oct-28-2025 837.56 руб. 854.78 руб. 845.5 руб.
Sep-28-2025 1031.67 руб. 1052.48 руб. 1041.5 руб.
Aug-28-2025 1022.42 руб. 1042.34 руб. 1032 руб.
Jul-28-2025 1014.43 руб. 1034.84 руб. 1024 руб.

Описание товара

Geprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8gGeprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8gGeprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8gGeprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8gGeprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8gGeprc Pagoda 2 5.8 Г RHCP LHCP Антенны RP SMA На Основе Мартен Baert для FPV Drone Goggle Очки Quad dRONE|5.8g


пакет включает 1 шт. только антенна.

РЕЗЮМЕ «пагода 2» основан на Мартен Baert оптимизирован круговой поляризации антенны, производимые GEPRC настроить 5.8 Г антенна, масштабы его пропускная способность 500 МГЦ (от 5.55 до 6.05 ГГц). структура состоит из трех слоев 1 унц. медной фольги встроенные ПЛАТЫ, только 8 г веса, использовать специальные термоусадочная упаковка, твердые, прочный, и красивая. PCB используемые материалы 1.0 мм FR-4, 1 унц. медной фольги (в строгом соответствии с Мартен Бэр требований к конструкции, узнать больше, пожалуйста, нажмите: http://www.maartenbaert.be/quadcopters/antennas/pagoda-antenna/) пагода 2 имеет естественные преимущества, ось отношение ниже 1.3, коэффициент стоячей волны 1.2.Can использоваться для передающей антенны и приемной антенны (передача и прием все используют pagoda2 антенны, тем лучше). технические характеристики
  1. модель: GEP-Pagoda2
  2. центральная частота: 5.8 ГГц
  3. пропускная способность: 500 МГц (5.55-6.05 ГГц)
  4. вопрос на соответствие: S11 <-20 дб, КСВ < 1.22 (в центральной частоты) Осевая отношение: < 1.3
  5. Radiation efficiency: 95%

TB2P8Tdpl8lpuFjSspaXXXJKpXa_!!516371565TB2QvNMsmVmpuFjSZFFXXcZApXa_!!516371565TB2uFrnpbFkpuFjy1XcXXclapXa_!!516371565TB2iB8NsmVmpuFjSZFFXXcZApXa_!!516371565TB2qNadshBmpuFjSZFDXXXD8pXa_!!516371565TB2tfemshhmpuFjSZFyXXcLdFXa_!!516371565TB2WM9dshBmpuFjSZFDXXXD8pXa_!!516371565TB2yiWIsd4opuFjSZFLXXX8mXXa_!!516371565TB28RVNsmVmpuFjSZFFXXcZApXa_!!516371565TB20AOeshxmpuFjSZFNXXXrRXXa_!!516371565TB23RmSpbtlpuFjSspoXXbcDpXa_!!516371565

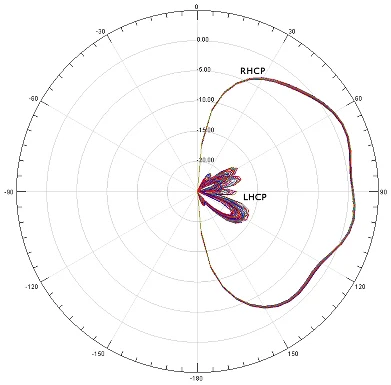

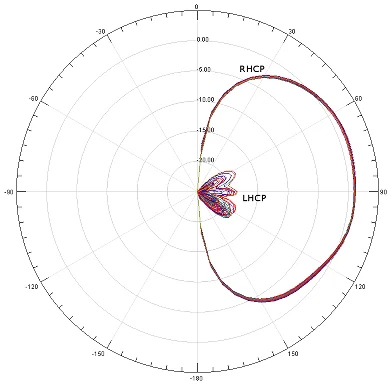

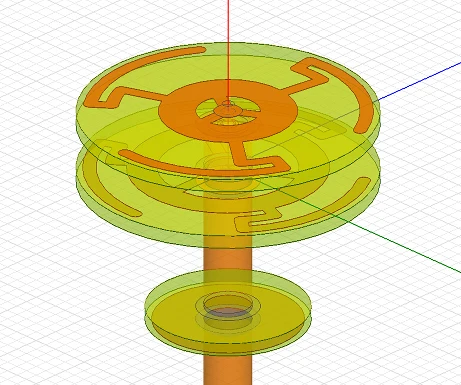

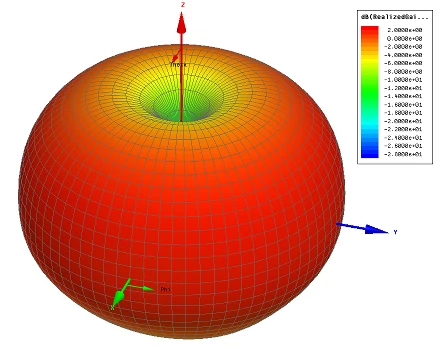

113D диаграммы. посмотрите на 2D версию, если вы на самом деле хотите увидеть цифры.

pagoda2-model-smallpagoda2-rad-vert-l80-nowp-smallpagoda2-rad-vert-l80-wp-small

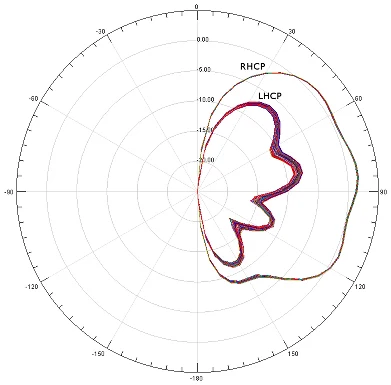

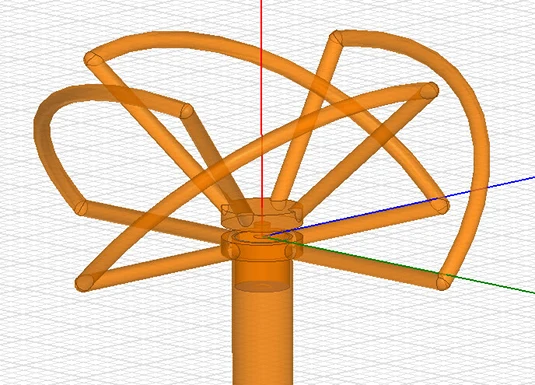

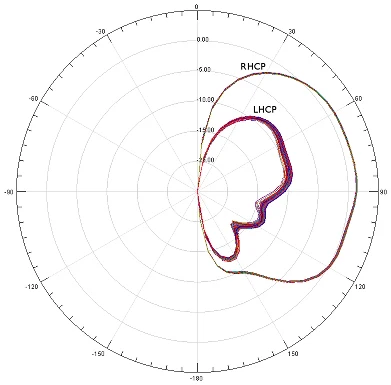

для сравнения, вот моделирование традиционный кловерлиф антенна с использованием тех же моделирования программного обеспечения и настройки:

cloverleaf-model-smallcloverleaf-rad-vert-l80-nowp-smallcloverleaf-rad-vert-l80-wp-small

«лучший случай " и 'worst случай " соответствуют различные предположения о что происходит на сигналы, которые путешествуют вдоль внешней коаксиальный. в «лучший случай " моделирование, эти полностью поглощаются на другом конце коаксиальный. в 'worst случай " моделирование, они полностью отражается обратно к антенны. в последнем случае обычно приводит к стоячих волн на внешней стороне коаксиальный, который вызывает коаксиальный сам излучать и вмешиваться в диаграмму направленности антенны. именно поэтому диаграмма не является гладким. реальность будет где-то между этими двумя крайностями.
