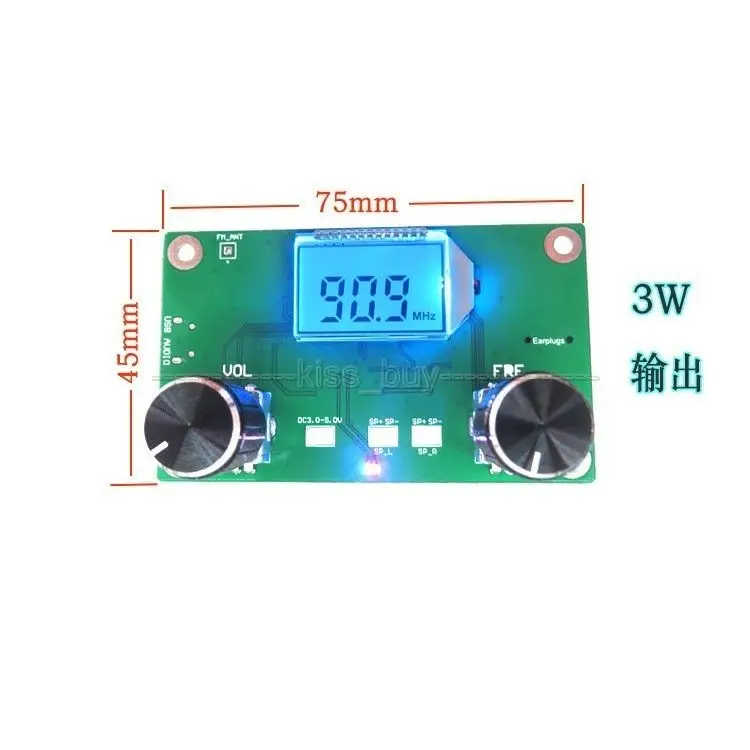

Особенности:

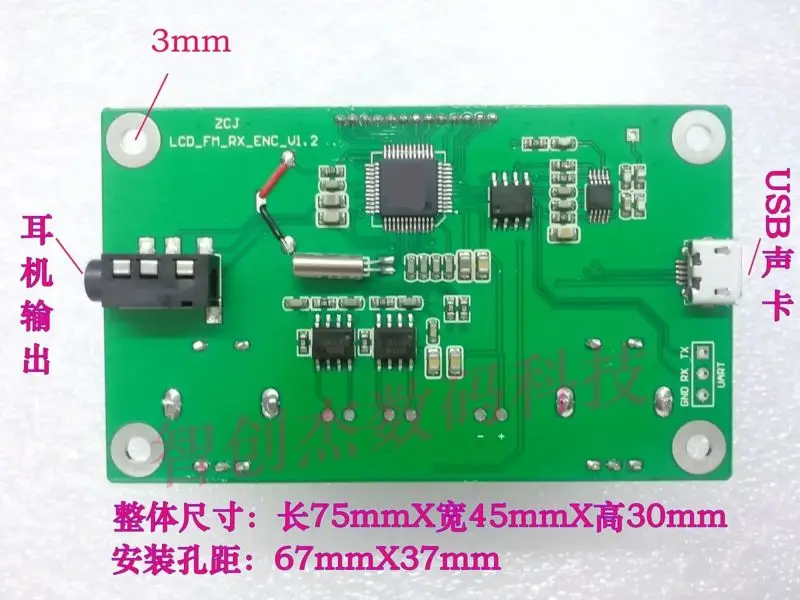

1. модуль с USB микро интерфейсом, может использовать компьютер USB питания.
2. модуль соответствующего порта, он обозначен на плате pcb, -+ соответственно соединен с отрицательным электром и положительным электром питания (батарея). предлагается использовать аккумулятор или другое регулируемое питание питания в качестве блока питания. Выключение блока питания без фильтра не рекомендуется, такой как зарядное устройство мобильного телефона, мобильный блок питания и другие коммутационные блоки питания. В противном случае нормальное функционирование модуля будет влиять на вмешательство источника питания. Этот модуль работает должным образом напряжением 3.0-5.0 В. Обратите внимание, что напряжение питания не должно превышать этот диапазон.
Телевизионные антенны
Порт fm_ant, используемый для подключения fm-антенны, рекомендуемая внешняя выдвижная штанга-антенна с длиной 75 см для лучшего получения FM-сигнала.
Наушники/Выход динамика
Этот модуль поставляется с 3Wx2 канальным аудио-усилителем, подключение акустического порта, если требуется, предлагается использовать 4/3 Вт колонки. Аудио автоматически переключается на канал наушников, когда гарнитура подключена, динамик Канал Автоматическое отключение в то же время.
Регулировка громкости
Включите Vol энкодер для регулировки громкости, ЖК-экран, дисплей, громкость серии в то же время.
Регулирования частоты
Поворотник для регулировки частоты запуска, ЖК-экран отображает текущую частоту одновременно.
Автоматический поиск
Короткая пресс-станция Fre, локальные радиостанции автоматически обыскиваются до поиска действительного радио, ЖК-экран отображает текущую частоту одновременно.
Mute
Вниз короткий нажмите регулятор VOL для отключения звука или отключения звука.
Автоматический шумоподавитель переключатель
Вниз длинный пресс Vol Переключатель режим для открытого или закрытия автоматической функции squelch. Откройте автоматический шумоподавитель, когда ЖК-дисплей на, закройте Автоматическое шумоподавление, когда ЖК-дисплей выключится.
Автоматическая регулировка порогового уровня (Must Auto squelch switch работает эффективно)
Вниз длинный пресс ручка Fre, чтобы ввести автоматический механизм регулировки порога squelch, поворотный регулятор VOL для регулировки действия порогового уровня, регулировка диапазона составляет 0-31. Чем выше значение, тем выше порог, слабый сигнал, скорее всего, будет приглушен. Чем ниже значение, тем ниже порог. Сигнал слишком сильный, чем труднее быть немым.
Последовательный порт (нет необходимости соединяться, если без контроля последовательного порта)
Резервирование модуля уровня TTL, последовательный порт контроля порта, TTL последовательный порт и модуль связи должны подключить модуль uart_tx, uart_rx и GND, он обозначен соответствующим положением pcb. Может использовать внешний MCU или компьютерный последовательный порт для передачи модуля управления командой.
Инструкцию по последовательному порту консультируют FM-получение в списке инструкций.
Скорость передачи: 9600 TTL уровень
| Инструкция имя | Инструкция пример | Инструкции Описание | Кухонные плиты | Возвращаемого значения |
| Подключение Тесты | На | | | OK |
| Набор Частота тока | При + freq = 875 | 87.5 мГц | 760-1080 | Частота
Или ошибка (ошибка) |
| Частота-0.1 мГц | При + freqdec | | | Текущая частота |
| Частоты + 0.1 мГц | При + freqadd | | | Текущая частота |
| Автоматическая поисковая радиостанция | При + seekup | | | Первый поиск частоты |
| Понижательная Автоматическая поисковая радиостанция | При + seekdown | | | Первый поиск частоты |
| Игра пауза/резюме играть | При + пауза | | | Play (Play) paus (стоп) ошибка |
| Набор объем | При + волье = 8 | Комплект текущий объем 8 | 00-15 | VOL значение или ошибка |
| Объем | При + voldec | Объем-1 | | VOL значение или ошибка |
| Объем + | При + voladd | Объем + 1 | | VOL значение или ошибка |
| Mute | При + Mute = да | Mute | | OK или ошибка |
| Отменить Mute | При + Mute = нет | Отменить Mute | | OK или ошибка |
| Установлю подсветку со временем (в секундах). Где 00 выключен
01 длинные яркие | На + bklt = 10 | Настройка подсветки выключена 10 секунд задержки | 00-59 | Bklt значение или ERR |
| Восстановление заводских настроек | При + сброс | Восстановление заводских настроек: VOL = 30/том 16 Fre = 875/частота 87.5 мГц Банка = 20/подсветка задержки 20 s туша
Campos_off/off кампус Rae Fre = 875 // 875 мГц | | Сброс OK |
| Возвращает информационный модуль текущего статуса | На + статус =? | | | VOL = 16/том 16 Fre = 875/87.5 мГц Play/paus/muted bank_off (bank_on) /campos_off (campos_on)/открытый кампус радио |
