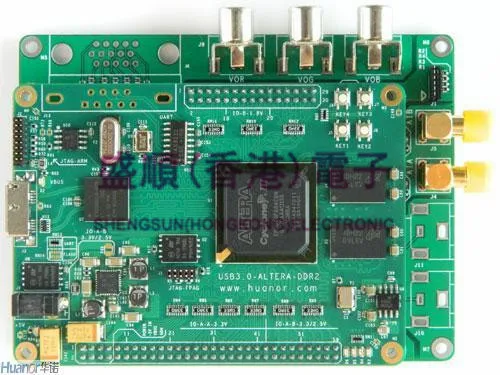

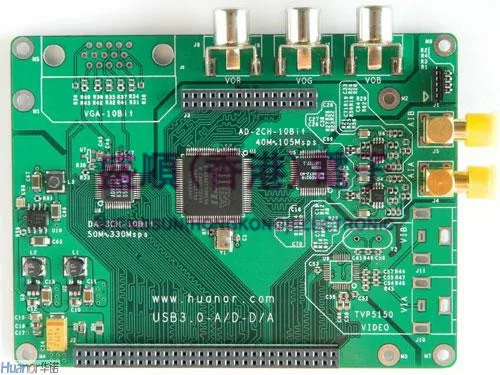

Введение продукта: Плата разработки Usb3.0-altera-ddr2 (далее-Экстремальная версия платы разработки USB3.0-это Экстремальная версия) макетная плата USB3.0 в корпоративном выпуске на основе улучшенной версии функции (также содержит все особенности макетной платы USB3.0, обычной версии, нажмите на просмотр) С высокоскоростным AD и DA преобразователем, более высокая скорость передачи. Макетная плата имеет 2 канала, 10 бит 40Msps высокоскоростные A/D Конвертеры и 3 канала, 10 бит 140Msps высокоскоростные видео D/A конвертеры. Макетная плата USB3.0, экстремальный выпуск, основные особенности: Чип FPGA: EP3C40F484C8N (больше ресурсов, более мощный). • AD Чипы: AD9218, 10 бит, 40MSPS, двухканальный ADC. • Чипы DA: ADV7123, 10 бит, 140 МГц, трехканальный высокоскоростной видеоdac. • Односторонний вход в дифференциальный выходной усилитель (AD buffer операционный усилитель): AD8132, -3 дБ Пропускная способность: 350 МГц, частота холостого хода: 1200 в/США. Передача данных A/D и D/A принимает независимый кэш DDR2 для обеспечения стабильности и надежности передачи данных. • Диапазон входного сигнала AD: напряжение + 1 В, 50 входное сопротивление. Диапазон выходного сигнала DA: ток от 2 мА до 18 мА, сопротивление на борту 75 Ом, соответствует выходному напряжению 0,15 ~ 1,35 в. • Стабильный пример сбора рекламы: двойной канал, 10 бит, 40MSPS пример одновременного отбора проб. • Стабильный выход DA пример: три канала, 10 бит, 40MSPS выходов, три канала одновременно выход Fang Bo, sawtooth wave и Синусоидальная волна. Аппаратные средства защищены VGA интерфейс, 10 бит высокоскоростной VGA видео выход расширения эксперимент может быть осуществлен. Аппаратные средства защищены видео захвата (TVP5150) интерфейс, который используется для стандартного видео захвата и расширения эксперимента. Обеспечение Altera, DDR2, SDRAM, высокой производительности, контроллера, IP ядер. Предоставление высокоскоростной и стабильной передачи данных (с исходным кодом). Тестовые данные->DDR2->SLAVE FIFO интерфейс CYUSB3014->USB3.0 интерфейс->PC - > функция для достижения хорошего (хорошо, количество байтов не потеряно), скорость передачи до 310 Мбит/с. Большая память, большая полоса пропускания. Используя 2 штуки 128M байт чипа DDR2 и стабильный до 200 МГц (FPGA is -6 уровень), каждая независимая шина отвечает всем видам потребностей передачи данных. Предоставление виртуального FIFO модуля DDR2 (с исходным кодом FPGA) для удовлетворения потребностей большого кэша, является идеальным выбором для сбора данных. Управление DDR2 не основано на системе NIOS II, передача данных более эффективна. Подключение к разъему расширения с Ио изометрической конструкцией, пользователь может напрямую подключить внешние устройства через высокоскоростную плату разработки, быстрое завершение разработки продукта (плата разработки может использоваться в качестве модуля, встроенного в систему пользователей, мы предоставим цену на единую плату). Передача данных между FPGA и CYUSB3014 имеет двухканальный дизайн, высокоскоростной канал передачи данных и низкую скорость управления, а канал передачи является независимым. • Богатая Поддержка программного обеспечения позволяет вам учиться и развиваться быстрее и эффективнее.
