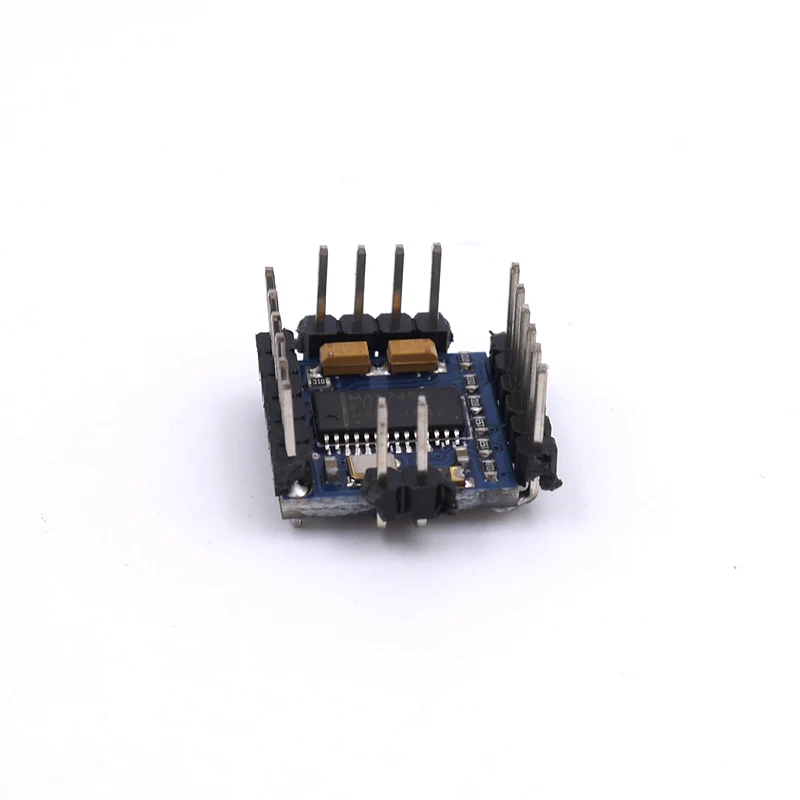

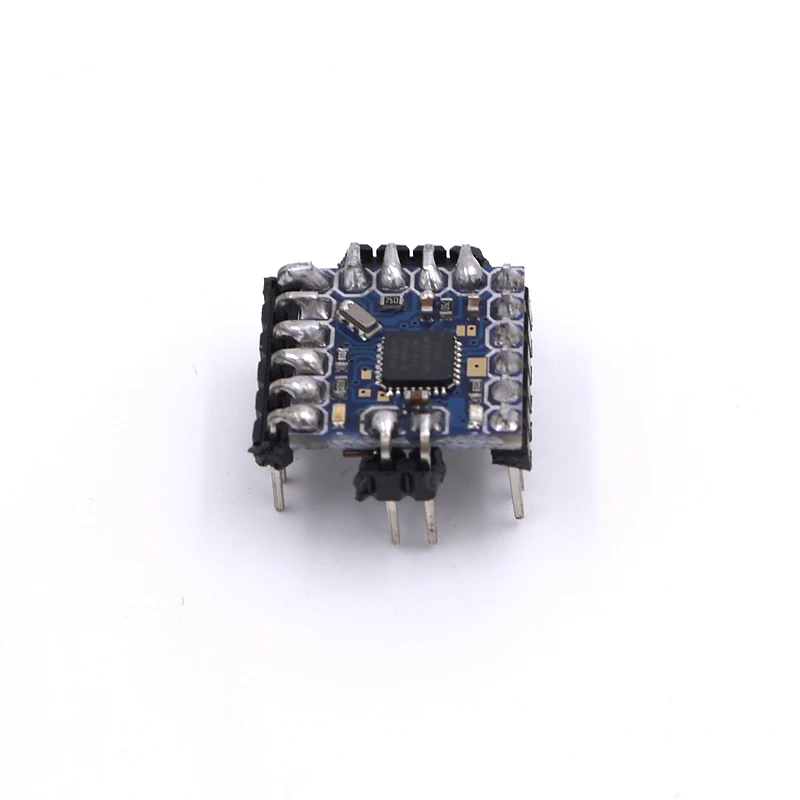

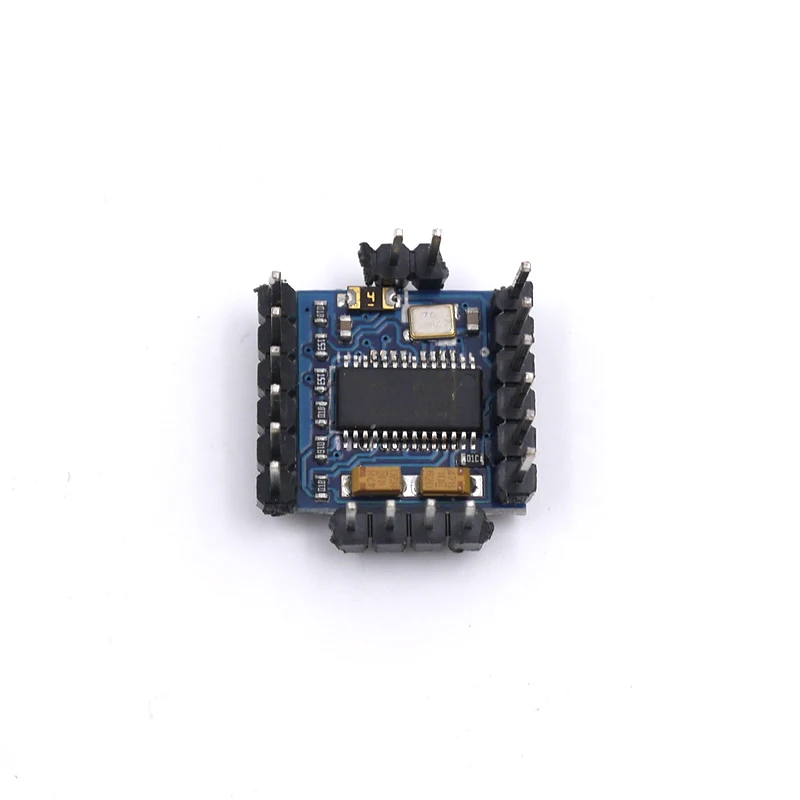

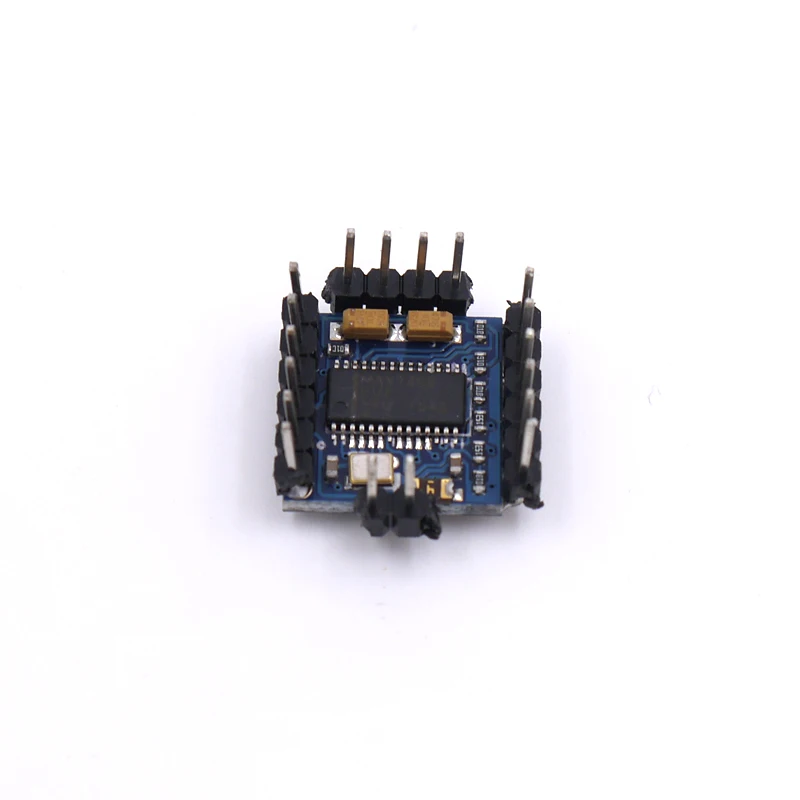

Micro MinimOSD-это следующая эволюция минимизации. Minimosd был спроектирован, чтобы предоставить пользователям очень мощное OSD по нереальной цене. После того, как все mods сообщества, мы перепроектировали OSD, так что каждый удобный штырь был легко доступен. (Нет больше поверхностной пайки) от manfactures команды WitesSpy KV OSD и все ваши запросы теперь включены в микро MinimOSD! Со всеми особенностями очень популярной команды KV modded OSD, но в размере 15x15 мм. Единственное отличие заключается в том, что он не имеет преобразователя постоянного/постоянного тока. Это означает меньшее количество тепла при выключении контроллера полета. Micro MinimOSD является таким же, как и старые аппаратные средства MinimOSD, но был изменен, чтобы воспользоваться пользовательскими опциями прошивки. Вы можете выбрать прошивку, которая совместима с ArduCopter или MultiWii Serial совместима с MultiWii и Baseflight/Cleanflight. Вы можете подключить две батареи до 4S, чтобы вы могли видеть Основное напряжение батареи полета. Второй порт также позволит вашему напряжению батареи FPV на дисплее. Мы также не забыли о штифте для аналогового или цифрового PWM RSSI и подключении, где вы можете прикрепить Датчик тока.

Особенности:

• Все те же особенности, что и оригинальный, но меньше половины размера

• Нет преобразования постоянного/постоянного тока. Плата питания через 5 вольт

• Кабель FTDI совместимый с pinout

• Стандартный 6-pin ISP заголовок

• Два светодиодный индикаторы

• ATmega328P с загрузчик ардуино

• Монохромный дисплей на экране MAX7456

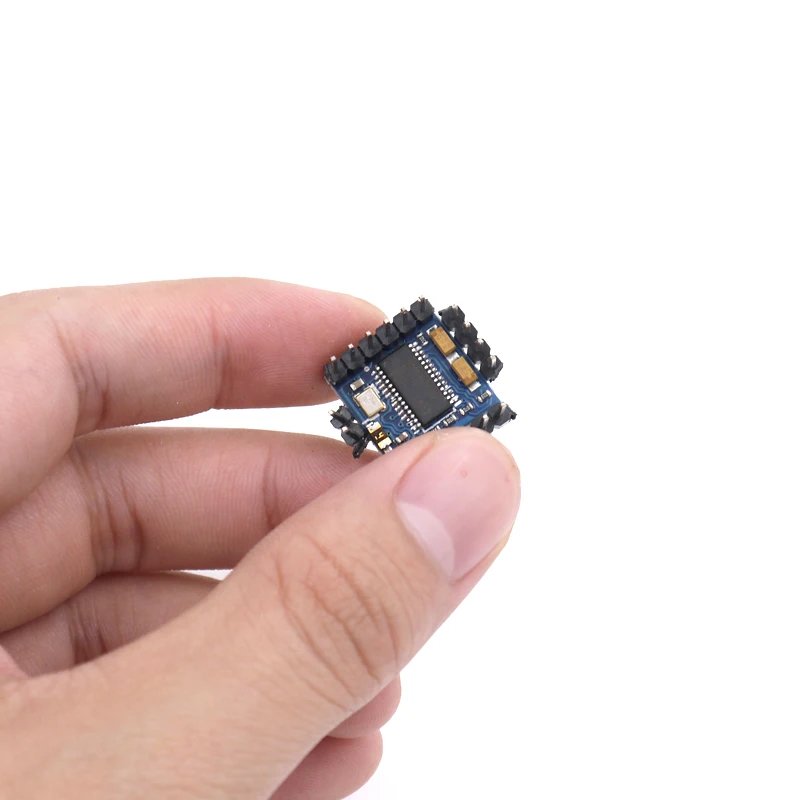

• Размер 15x15 мм!

• Изменения для прямого подключения двух батарей (до 4S)

• Прокладка для аналогового или цифрового PWM RSSI сигнала

• Прокладка для подключения датчика тока

• ATmega328P с загрузчик ардуино

• Автономный, или с APM/ Flip / Flip32 + полетными контроллерами

• Эти изменения позволяют напрямую подключать две батареи (до 4S)

Большое спасибо команде KV, прошивке OSD и команде multiwii-osd

Это оборудование принимает аппаратные моды для этой прошивки и строит их в решение RTF.

Эта плата может использоваться как обычный OSD для APM или может использоваться с MWC KV Team Mod.

FTDI необходимо для настройки и использования.

Эта плата используется для любых плат MWC или ReadyToFlyer

MinimOSD-Дополнительная прошивка написана габором золтаном.

Он разработан для использования с ArduPilot Mega и Протоколом MAVlink, и разработан, чтобы быть максимально компактным. Это основные компоненты-это ATmega328P 8-битный микроконтроллер с загрузчик ардуино и MAX7456 монохромный Отображение на экране. Программирование осуществляется через карту FTDI.

Технические характеристики

ATmega328P с загрузчик ардуино

Монохромный дисплей на экране MAX7456

FTDI Кабель совместим разводки выводов

Стандартный 6-pin ISP заголовок

Два независимых блока питания с Светодиодный индикатор на каждом

Паяльные перемычки для комбинирования силовых секций

+ 5V 500mA регулятор для + 12V входного сигнала питания

Припой джемпер для PAL видео вариант

Открытые тестовые точки для HSYNC и LOS

Размеры: 0,7 "W x 1,7" L (2,4 "w/ pins как показано) x 0,3" H

MINIMOSD, минимальный ARDUINO-BASED дисплей информационное табло.

Примечание: OSD defualt прошивка APM и pix. Если вы хотите использовать с Naze32, пожалуйста, прошивка flash.

Посылка включает в себя:

1 шт. Micro Minim osd baord
