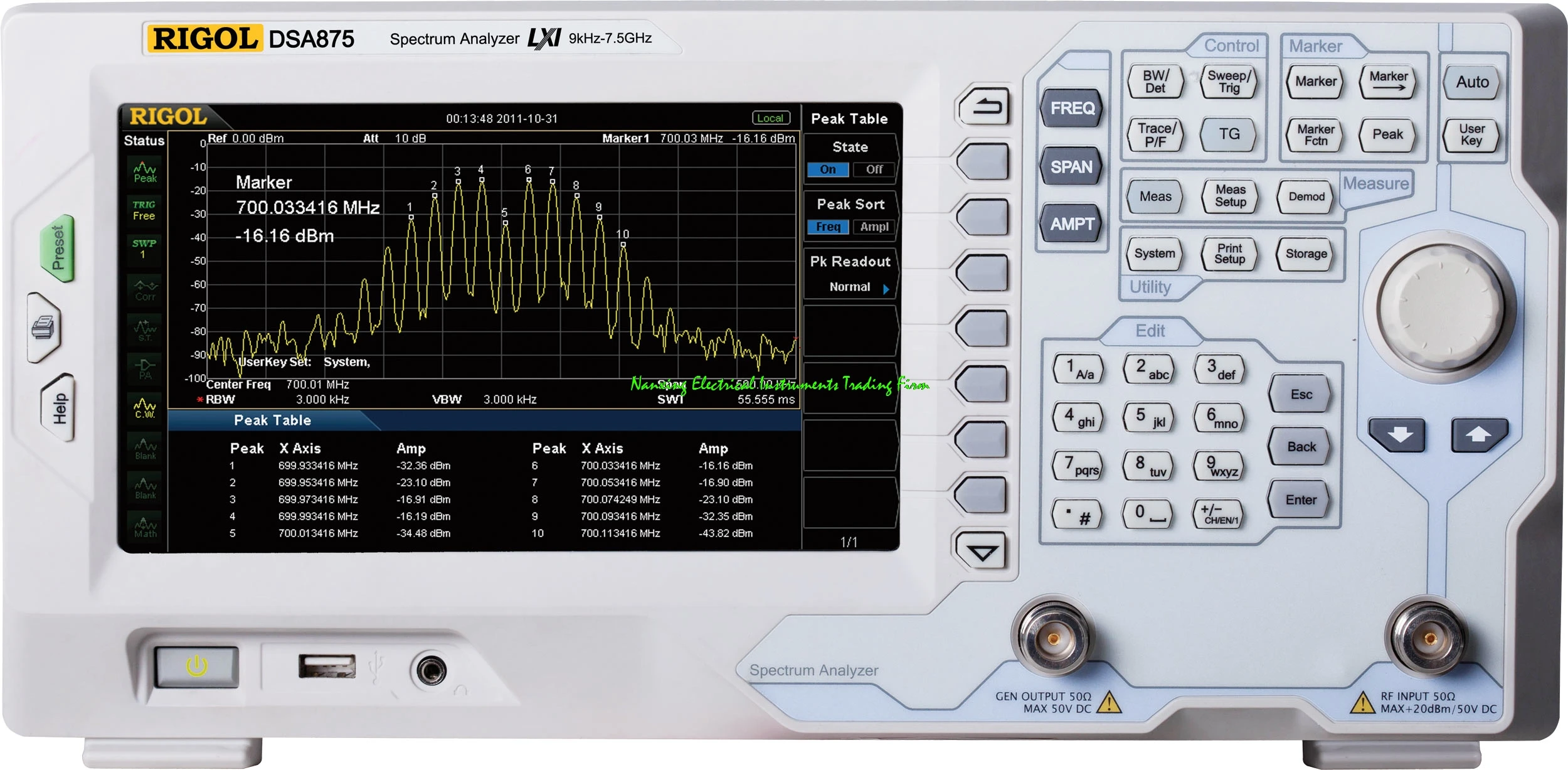

Быстрое прибытие Rigol DSA875-TG 9 кГц до 7 5 ГГц анализатор спектра с 3 отслеживающий

Быстрое прибытие Rigol DSA875-TG 9 кГц до 7 5 ГГц анализатор спектра с 3 отслеживающий

Описание:
Новые анализаторы спектра серии DSA800 от Rigol переопределили категория продукта, установив новые стандарты производительности и цены. Семья DSA800 имеет уникальный широкоформатный дисплей, компактный дизайн и простой в использовании интерфейс и операции, что делает его идеальным для настольных или выездных приложений в радиочастотном и беспроводном тестировании и производстве. Новый анализатор спектра предлагает возможность измерять сигналы меньшего размера с помощью нашего цифрового фильтра IF, что позволяет использовать меньшие настройки полосы пропускания и снижает уровень шума. DSA815 также различает сигналы с разницей частоты до 100 гц. DSA832 и DSA875 устанавливают RBW до 10 гц и DANL (отображаемый средний уровень шума) до-161 дбм (типичный). Кроме того, Rigol предлагает большие опции, включая фильтр EMI и квазипиковый комплект детектора, и генератор отслеживания для всех этих моделей. Предусилитель стандартный на DSA815, но вариант на DSA832 или DSA875. Независимо от того, является ли ваше приложение радиопроверкой на частоте 455 мгц или мониторинг 3-го гармонического сигнала 2,4 ггц, найдите правильный анализатор спектра в обновленном семейство DSA800.

Преимущества цифрового дизайна Rigol

• Возможность измерения меньших сигналов: на основе этой технологии, IF fi lter обеспечивает меньшие настройки полосы пропускания,
  Которые значительно снижают отображаемый средний уровень шума.
• Возможность различать небольшие сигналы по частоте: использование IF fi lter с наименьшей настройкой полосы пропускания
  Возможно оформлять сигналы с разницей частот всего 10 гц.
• Высокоточные амплитудные показания: эта технология почти устраняет ошибки, вызванные переключением wi-fi lter,
  Контрольная погрешность уровня, искажение масштаба, а также ошибки, возникшие в процессе переключения между логарифмическими
  И линейный дисплей амплитуды при использовании традиционного аналогового дизайна IF.
• Более высокая надежность: по сравнению с традиционными аналоговыми дизайнами, цифровой, если значительно снижает сложности
  Аппаратное обеспечение, нестабильность системы, вызванная старением каналов, и чувствительность температуры, которая может внести свой вклад в части
  Выхода из строя.
• Высокая скорость измерения: использование цифровой технологии IF улучшает точность полосы пропускания и селективность
  Фильтр, минимизирующий время сканирования и повышающий скорость измерения.

• Особенности

  Частота
  	DSA875
  Частотный диапазон	От 9 до 7,5 ггц
  Частота разрешение	1гц
  Внутренний частота
  	DSA875
  Частота	10 мгц
  Точность	± [(Время с момента последней регулировки × скорость старения) + стабильность температуры + точность калибровки]
  Начальная калибровка точность	<1ppm
  Температура стабильности	От 0 ° до 50 °, ссылка на 25 °
  	<0.5ppm
  Скорость старения	<1ppm/год
  Частота точность считывания
  Маркер разрешение	Span/(количество точек развертки-1)
  Маркер неопределенности	± (Частотная индикация × контрольная погрешность частоты + 1% × диапазон + 10% × пропускная способность разрешения + разрешение маркера)
  Счетчик частоты
  Разрешение	1 гц, 10 гц, 100 гц, 1 кгц, 10 кгц, 100 кгц
  Неопределенности	± (Индикация частоты × эталонная точность частоты + разрешение счетчика)
  Частотный диапазон
  Диапазон	0 гц, 100 гц до максимальной частоты инструмента
  Неопределенности	± Пролет/(количество точек развертки-1)
  Боковая полоса (SSB) фазы Шум
  	20°до 30 °, f = 1 ггц
  Перевозчик офсетная печать	DSA875
  10 кгц	<-98 дбк/гц
  100 кгц	<-100 дбк/гц (тип)
  Остаточного FM
  Остаточного FM	20°до 30 °, RBW = VBW = 1 кгц
  	DSA875
  	<20 гц (ном.)
  Ширина полосы
  	DSA875
  Пропускная способность разрешения (-3 дб)
  RBW неопределенности	<5% (ном.)
  Коэффициент формы фильтра разрешения (60 дб: 3 дб)	<5 (ном.)
  Пропускная способность видео (-3 дб)	1 гц до 3 мгц, в 1-3-10 последовательностей
  Пропускная способность разрешения (-6 дб) (опция EMI-DSA800)	200 гц, 9 кгц, 120 кгц
  Амплитуда
  Диапазон измерений
  Диапазон	Fc≥10mhz
  	DANL до + 20 дбм
  Максимальная Вход уровня
  Напряжение постоянного тока	С алюминиевой крышкой, 50в
  CW мощности	Затухание = 30дб
  	+ 20 дб (100 мвт)
  Максимальный уровень повреждения [1]	+ 30 дбм (1 вт)
  Примечание: [1] когда fc ≥ 10 мгц, входной уровень> + 25 дбм и па выключен, переключатель защиты будет включен.

  Общие характеристики
  Дисплей
  Тип	На тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей
  Разрешение	800x480 пикселей
  Размер	8 дюймов
  Цвета	64 k
  Информация о продукте:
  Протокол	PictBridge
  Масса памяти
  Масса памяти	Флэш-диск (внутренний), USB диск (не поставляется)
  Питание
  Диапазон входного напряжения, переменный ток	100 в до 240 в (ном.)
  Переменного тока промышленной частоты	От 45 до 440 гц
  Мощность потребления	35 вт (тип), макс. 50 вт со всеми опциями
