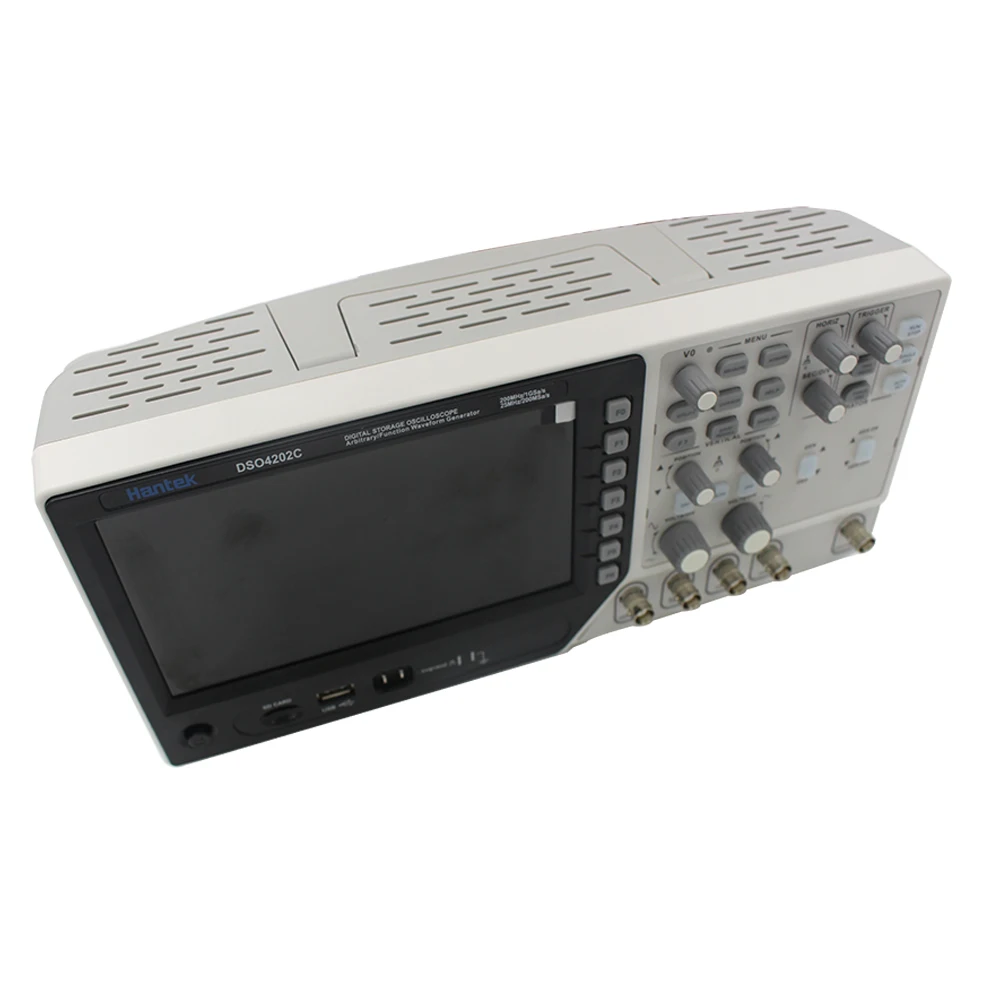

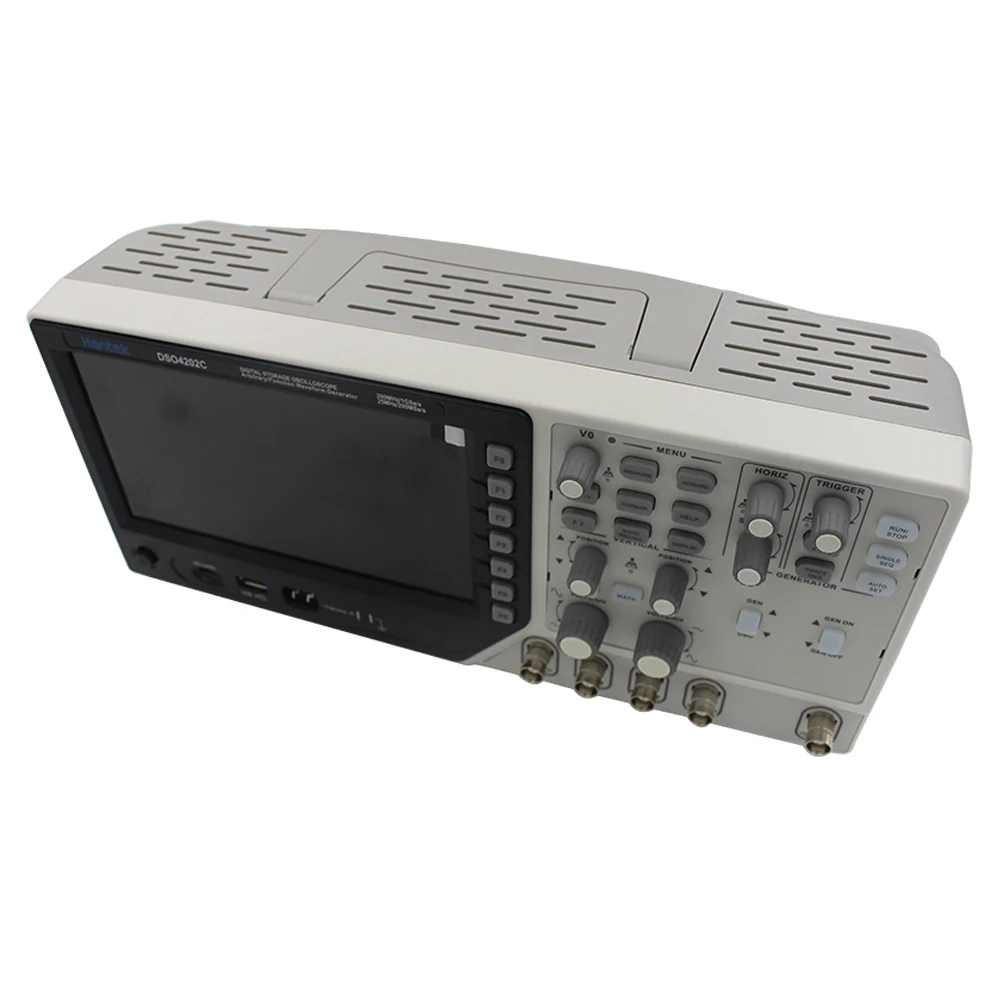

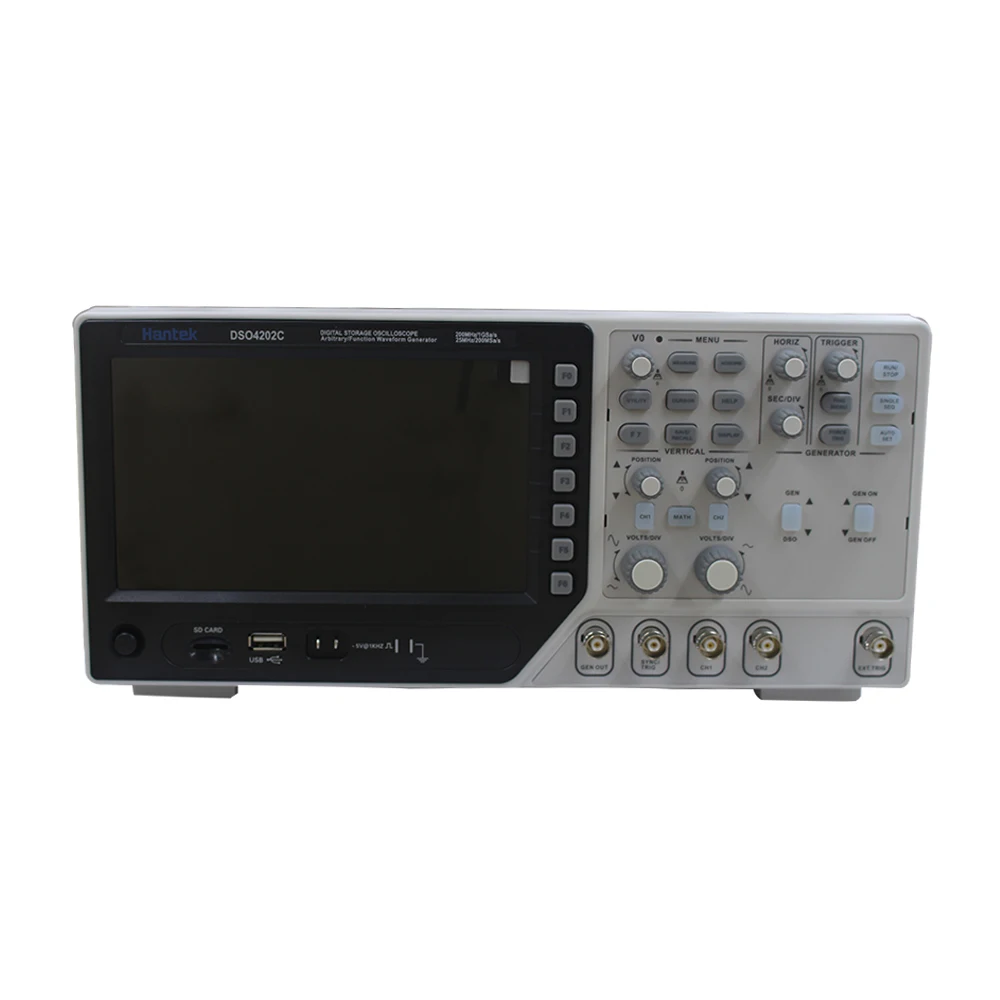

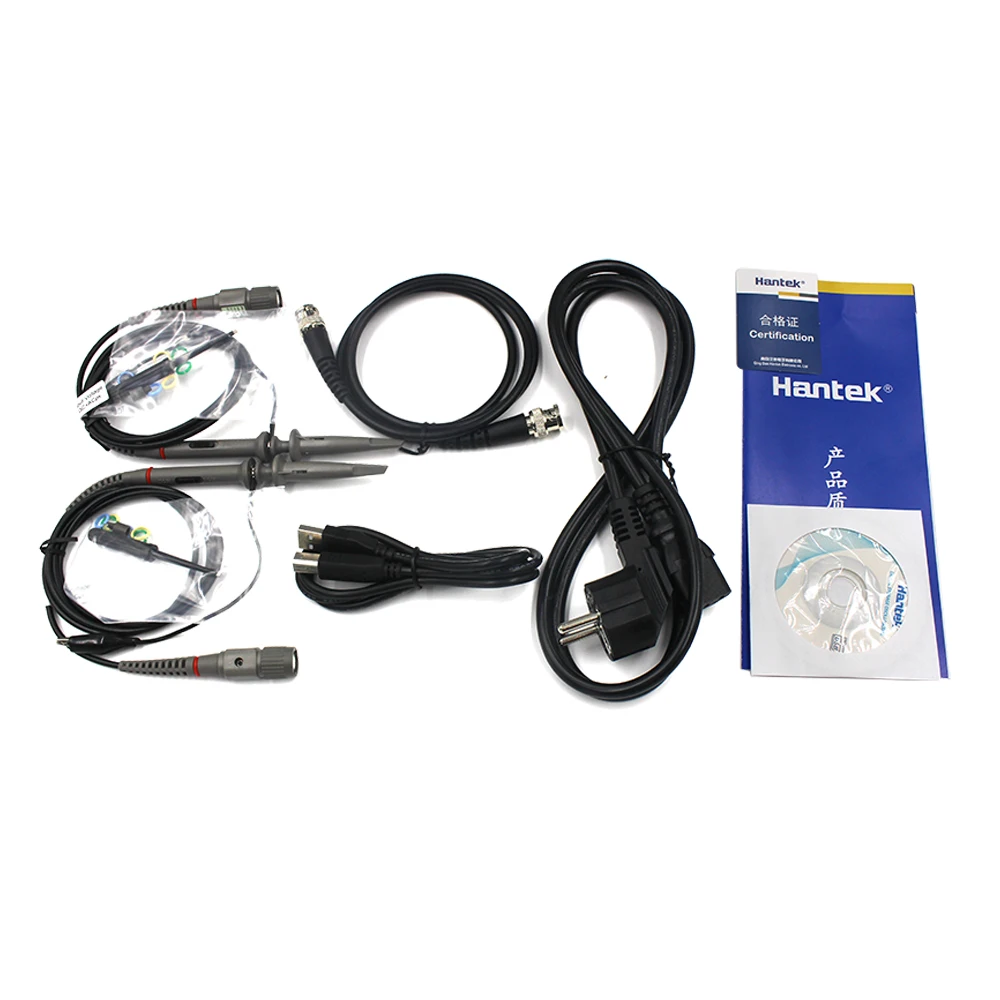

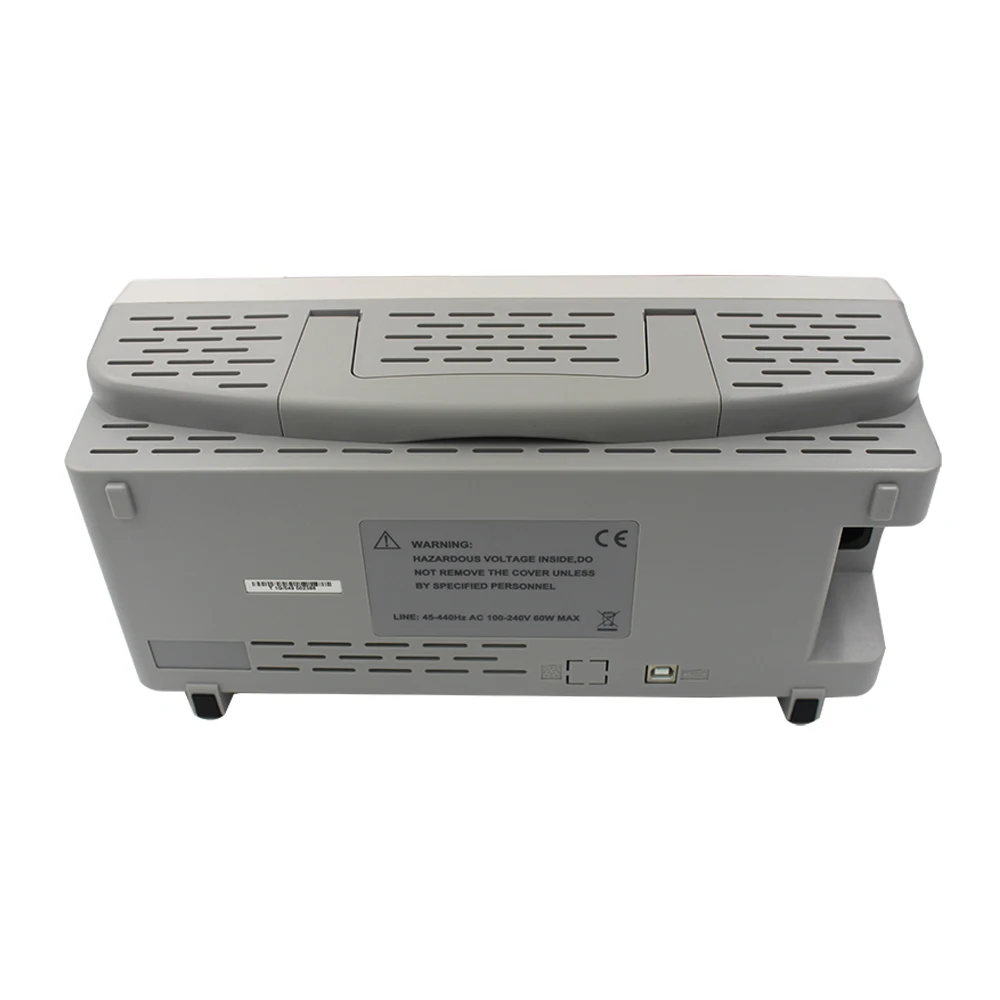

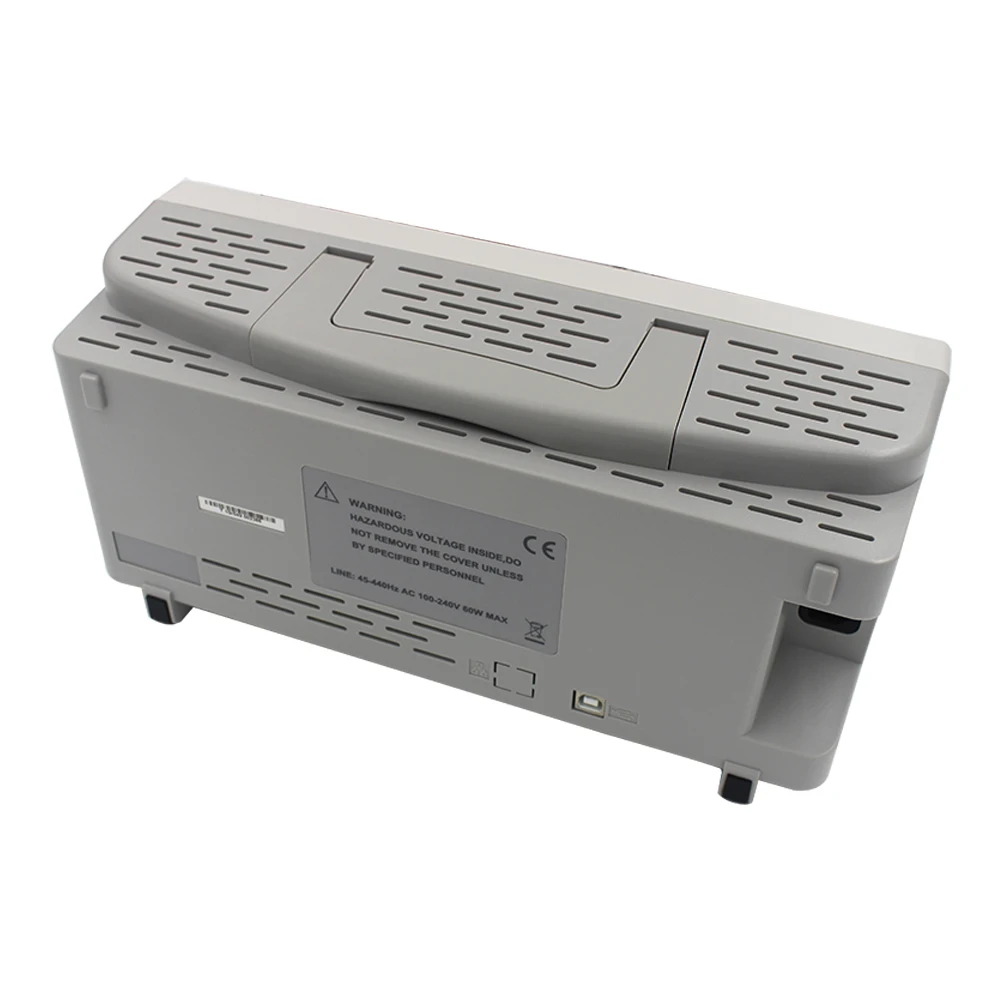

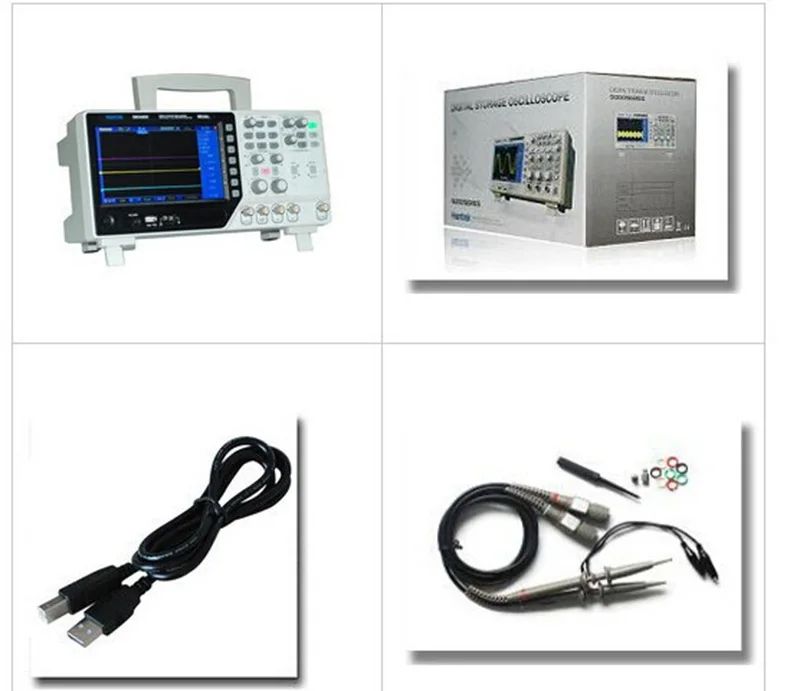

Цифровой мультиметр Hantek DSO4202C USB осциллограф 200 МГц 2 канала ЖК дисплей Ручной

DSO4202C

DSO4102C

DSO4072C

Осциллограф

Частота дискретизации

Диапазон дискретизации: 1GSa/s

Эквивалент частоты дискретизации: 25GSa/s

Приобретение режимов

Обычный

Обычные данные только в том случае,

Пиковое Обнаружение

Высокочастотный и randon glith захвата

Средний

Wavecom средняя, на выбор 4,8,16,32, 64128

Входы

Входы муфта

AC, DC, GND

Inpits Impendance

1M2% 20pF3pF

Затухания зонда

1X, 10X

Поддерживаемый коэффициент затухания зонда

1X, 10X, 100X, 1000X

Максимальная Вход Напряжение

CAT I и CAT II: 300VRMS (10 ×)

CAT III: 150VRMS(1 ×);

Категория установки II: derate на 20 дБ/десять лет выше 100 кГц до 13 в пика переменного тока на 3 МГц * и выше. Для несинусоидальных форм волны пиковое значение должно быть менее 450 в. Время полета выше 300 В должно составлять менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должны быть ограничены 300 В. Если эти значения превышены, повреждение осциллограф может произойти.

По горизонтали

Образец диапазон скорости цифрового потока

1GS/s

Сигналов интерполяции

(Sin x)/x

Запись Длина

40K

Диапазон сек/Див

От 2ns/div до 40s/div

4ns/div до 40s/div

Частота дискретизации и

50ppm Через любой интервал времени 1 мс)

Точность задержки времени

Диапазон местоположения

От 2ns/div до 10ns/div;

20ns/div до 80us/div; (-8div x s/div) до 40ms;

(-4div x s/div) до 20 мс;

От 200 до 40 С/див; (-8 див х С/див) до 400 с

Точность измерений Delta Time
(Полная полоса пропускания)

Один кадр, нормальный режим: (1 интервал образца + 100ppm × Чтение + 0,6ns);
> 16 средних значений: (1 интервал между образцами + 100ppm × Чтение + 0,4 ns);
Интервал образца = s/div ÷ 200

Вертикальный

Вертикальный Разрешение

8-бит, все каналы в выборку одновременно

Диапазон местоположения

2 мВ/див до 10 В/Див

Пропускная способность

200 МГц

100 МГц

70 МГц

Время подъема при BNC (стандартный)

1.8ns

3.5ns

5ns

Аналоговая полоса пропускания в обычном и среднем режимах на BNC или с зондом, DC в сочетании

2 мВ/див до 20 мВ/див, 400 мВ; 50 мВ/див до 200 мВ/див, 1 в

От 500 мВ/див до 2 В/див, 40 В; 5 В/див, 50 в

Математика

+, -, *, /, FFT

БПФ

Окна: Hanning, Flatop, Rectamgular, Bartlett, Blackman;

1024 образец точка

Предел пропускной способности

20 МГц

Низкочастотная характеристика (-3 дБ)

10 Гц на BNC

DC усиления точность

3% для стандартного или среднего режима сбора, от 5 В/див до 10 мВ/див;

4% для стандартного или среднего режима сбора, 5мв/див до 2МВ/Див

Точность измерения постоянного тока,
Средний режим приобретения

Когда вертикальное смещение нулевое, и N 16: (3% × Чтение + 0,1div + 1mV) выбрано только 10mv/div или более;
Когда вертикальное смещение не нулевое, и N16: [3% × (считывание + вертикальное положение) + 1% вертикального положения + 0,2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/Див

Вольт, повторяемость измерений, средний режим сбора

Delta вольт между двумя средними 16 волнами, приобретенными при одинаковой настройке и условиях окружающей среды

Триггер Системы

Тип триггера

Edge, видео, импульсный, наклонный, со временем, альтернативный

Источник запуска

CH1, CH2, EXT, EXT/5, AC Line

Режимы ожидания

Автоматический, нормальный, одиночный

Муфта Тип

DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера
(Тип триггера кромки)

Постоянный ток (CH1,CH2):

1div от постоянного тока до 10 МГц; 1,5 div от 10 МГц до 100 МГц; 2div от 100 МГц до полного;

Dcext):

200 мВ от постоянного тока до 100 МГц; 350 мВ от 100 МГц до 200 МГц;

DCEXT/5):

1V от постоянного тока в переменный 100 МГц; 1,75 V от 100 МГц до 200 МГц;

AC: уменьшает сигналы ниже 10 Гц;

ВЧ-излучение: уменьшает сигналы выше 80 кГц;

LF-отклонение: такое же, как и лимиты постоянного тока для частот выше 150 кГц; Уменьшает сигналы ниже 150 кГц

Триггер диапазон уровня

CH1/CH2: 8 делений от центр экрана;

EXT: 1,2 V;

EXT/5:6 В

Точность уровня триггера (стандартная), точность для сигналов с увеличением и падением в 20 раз

CH1/CH2: 0,2 див × Вольт/див в пределах 4 делений от центр экрана;

EXT: (6% настройки + 40mV);

EXT/5: (6% настройки + 200mV);

Установите уровень до 50% (стандартный)

Работает с входными сигналами 50 Гц

Видео вспышка триггера

Видео вспышка триггера Тип

CH1, CH2: амплитуда от пикового до пикового значения, 2 деления;

EXT: 400 мВ;

EXT/5: 2 в

Формат сигнала и частоты полей, тип триггера видео

Поддерживает Системы вещания NTSC, PAL и SECAM для любого направления или любой линии

Выравнивание диапазон

100ns ~ 10s

Импульсный Ширина триггер

Импульсный режим ширины триггера

Триггер, когда (< , >, = или); Положительный пульс или отрицательный пульс

Импульсная ширина, ТРИГГЕРНАЯ точка

Равное: осциллограф запускается, когда заостренный край импульса пересекается с уровнем триггера.
Не равен: если Пульс узок, чем указанная ширина, то точка триггера-это край со шлейфом. В противном случае осциллограф запускается, когда пульс остается дольше, чем время, указанное как ширина импульса.
Меньше, чем: ТРИГГЕРНАЯ точка-это заостренный край.
Больше, чем (также называется тригггером сверхурочной работы): Триггеры осциллографа, когда пульс работает дольше, чем время, указанное как ширина импульса

Импульсный Ширина диапазон

20ns ~ 10s

Склон

Наклон режим запуска

Триггер, когда (< , > , = или); Положительный наклон или отрицательный наклон

Наклон ТРИГГЕРНАЯ точка

Равен: осциллограф запускается, когда наклон волны равен заенному наклону.

Не равен: осциллограф запускается, когда наклон формы волны не равен наборному наклону.

Меньше, чем: осциллограф запускается, когда наклон волны меньше, чем заданный наклон.

Больше, чем: осциллограф запускается, когда наклон волны выше, чем заданный наклон.

Временной диапазон

20ns ~ 10s

Триггерный триггер

Со временем режим

Поднятые края или опускающиеся края

Временной диапазон

20ns ~ 10s

Альтернативные триггер

Триггер на CH1

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер на CH2

Внутренний триггер: кромка, ширина импульса, видео, наклон

Триггер счетчик частоты

Считывания Разрешение

6 цифр

Точность (стандартная)

30 ч./млн (включая все расхождения в частоте и 1 Подсчет ошибок)

Частотный диапазон

Переменный ток, от 4 Гц до номинальной полосы пропускания

Источник сигнала

Импульсные режимы ширины или кромки: все доступные источники триггера

Счетчик частоты измеряет триггерный источник в любое время, в том числе, когда поглощение осциллографа выполнено из-за изменения в состоянии работы или получения одного кадра.

Режим запуска импульсной ширины: осциллограф отсчитывает импульсы большой мощности внутри окна измерения 1s, которые квалифицируются как сгенерируемые события, например, узкие импульсы в пульсе PWM, если установить режим <и ширина установлена в относительно малое время.

Режим триггера кромки: осциллограф отсчитывает все края с достаточным значением и правильной полярностью.

Режим триггера видео: счетчик частоты не работает.

Мера

Измерение курсора

Разница в напряжении между курсорами:V

Разница во времени между курсорами:T

ОбратнаяT в Hertz (1/T)

Авто measuerment

Частота, период, средний, Pk-Pk, Cycli RMS, минимальный, максимальный, время подъема, время падения,

+ Импульсный Ширина-импульсный Ширина, Delay1-2Rise, Delay1-2Fall, + пошлины, постоянный ток, Vbase, Vtop, Vmid,

Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, BWIDTH,

FRF, FFR, LRR, LRF, LFR, LFF

Источник сигнала режим

Сигналов сопротивление

DC-25MHz

Частота дискретизации

200mhzdds

Выход сигнала

Произвольная волна/прямоугольная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток

Частота Разрешение

0.1%

Сигналов глубины

4KSa

Вертикальный Разрешение

12bit

Стабильность частоты

<30ppm

Сигналов диапазон

3,5 V Max

Выход сопротивление

50

Выход ток

50mA Ipeak = 100mA

Системы BW

Натяжной канат длиной 25 м

Коэффициент гармонических искажений

-50dBc 1 кГц-40dBc 10 кГц

Общие Особенности

Дисплей

Дисплей Тип

7 дюймов 64K цветной TFT (диагональный жидкий кристалл)

Дисплей Разрешение

800 горизонтальных на 480 вертикальных пикселей

Дисплей контраст

Регулируемый (16 передач), с линейкой прогресса

Зонд компенсатор Выход

Выходное напряжение (стандартное)

Около 5 в ПП, нагрузка 1 м

Частота (стандартная)

1 кГц

Питание

Поставка Напряжение

100-120VACRMS(10%), 45 Гц до 440 Гц кошка пижамы для малыша II

120-240VACRMS(10%), 45 Гц до 66 Гц, CATII

Мощность потребления

<30W

Предохранитель

2 А, рейтинг T, 250 В

На окружающую среду

Температура

Работа: от 32 до 122 (от 0 до 50);

Без работы: от-40 до 159,8 (от-40 до + 71)

Метод охлаждения

Конвекционная печь

Влажность

+ 104 или ниже (+ 40 или ниже): 90% влажности;

От 106до 122(+ от 41 до 50): 60% влажности

Высота над уровнем моря

Рабочий режим: ниже 3000 м (10000 футов);

Nonoperaring: ниже 15000 м (50000 футов)

Механические часы

Размеры

Длина 385 мм, ширина 200 мм, высота 245 мм

Вес

3,5 кг (с упаковкой); 2,08 кг (без упаковки
