Характеристики
Двухканальный генератор цифровых сигналов DDS произвольных измеритель частоты 200
История изменения цены
*Текущая стоимость 8 991,34 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-28-2026 | 11419.72 руб. | 11647.94 руб. | 11533 руб. |
| Jan-28-2026 | 9261.7 руб. | 9446.53 руб. | 9353.5 руб. |
| Dec-28-2025 | 11239.57 руб. | 11464.83 руб. | 11351.5 руб. |
| Nov-28-2025 | 11149.39 руб. | 11372.47 руб. | 11260.5 руб. |
| Oct-28-2025 | 8901.65 руб. | 9079.86 руб. | 8990 руб. |
| Sep-28-2025 | 10969.97 руб. | 11188.37 руб. | 11078.5 руб. |
| Aug-28-2025 | 10879.56 руб. | 11097.70 руб. | 10988 руб. |
| Jul-28-2025 | 10789.95 руб. | 11005.45 руб. | 10897 руб. |
Описание товара

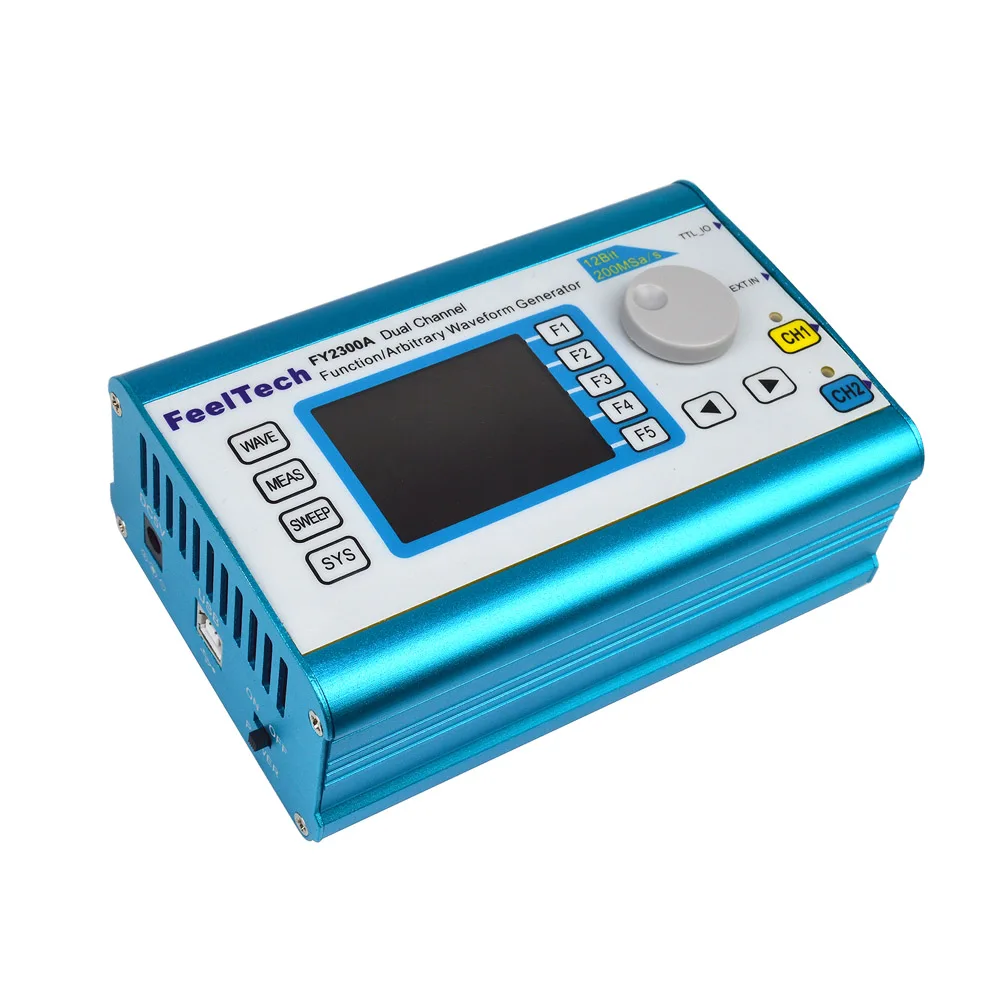

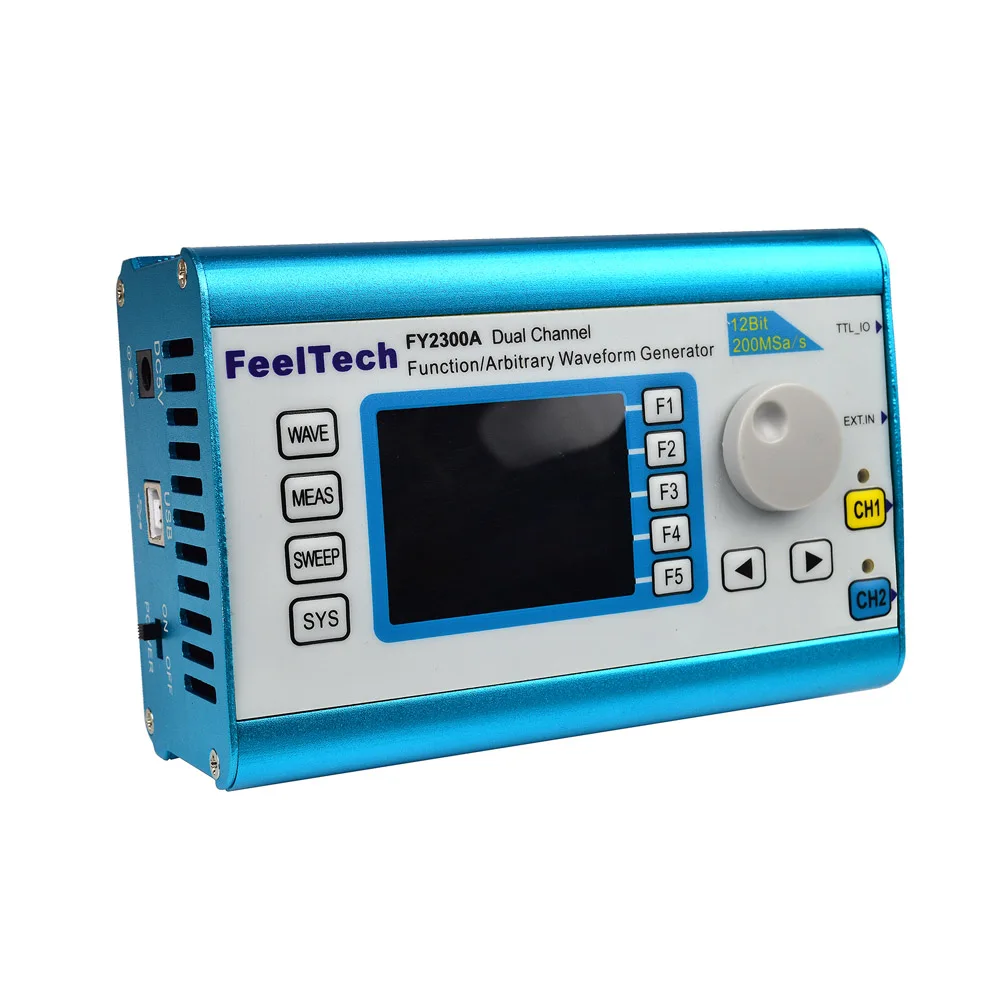

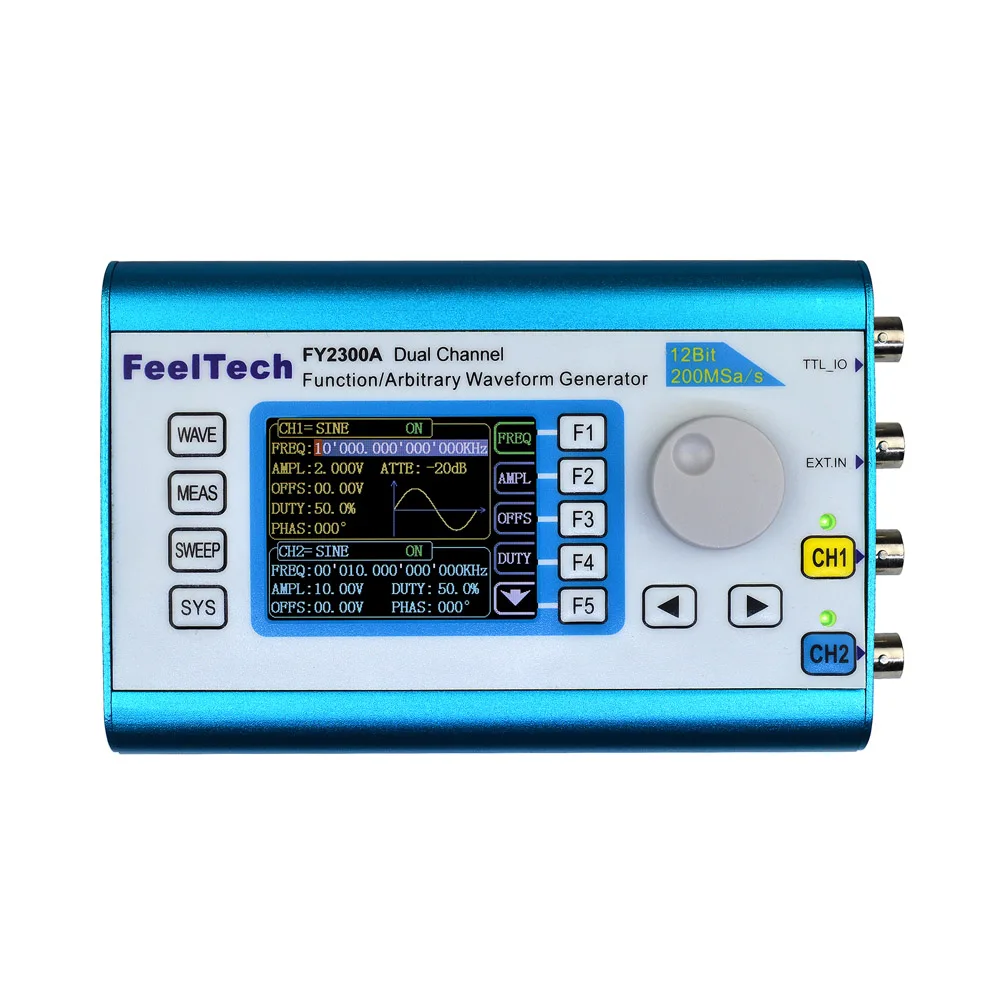

Цифровой DDS двухканальный функциональный генератор цифровой генератор сигналов Генератор частоты произвольной формы измеритель 200MSa/s12MHz
Генератор сигналов DDS произвольной формы из этой серии представляет собой многофункциональный генератор сигналов с высокой точностью и высокой производительностью. Он принимает Большие весы интегральных схем FPGA, высокоскоростной микропроцессор MCU и с высокой точностью осциллятора в качестве базы во внутренней цепи, что делает сигналы более стабильными. Процесс SMT может значительно улучшить защиту от помех и срок службы инструмента. Он имеет полностью независимый двухканальный DDS сигнал и TTL уровень выхода, может генерировать сигналы синуса/треугольника/квадрата/пилообразной/импульсной волны, белого шума и т. Д. Этот инструмент имеет большое преимущество в генерации сигнала, сканировании формы волны, измерительных параметров и т. Д. Это идеальный инструмент для тестирования или измерения для инженера-электроники, электронной лаборатории, обучения и исследований.
Особенности:
Использует технологию прямого цифрового синтеза DDS, может генерировать точные, стабильные Выходные сигналы с более высокими искажениями.
С высококачественной оболочкой из алюминиевого сплава и питанием от постоянного тока 5 В, удобный и портативный для использования.
Может выводить произвольный сигнал и обычную функциональную форму (синус/треугольник/квадрат/волновой сигнал sawtooth).
Все функции контролируются в цифровом формате, точные и стабильные.

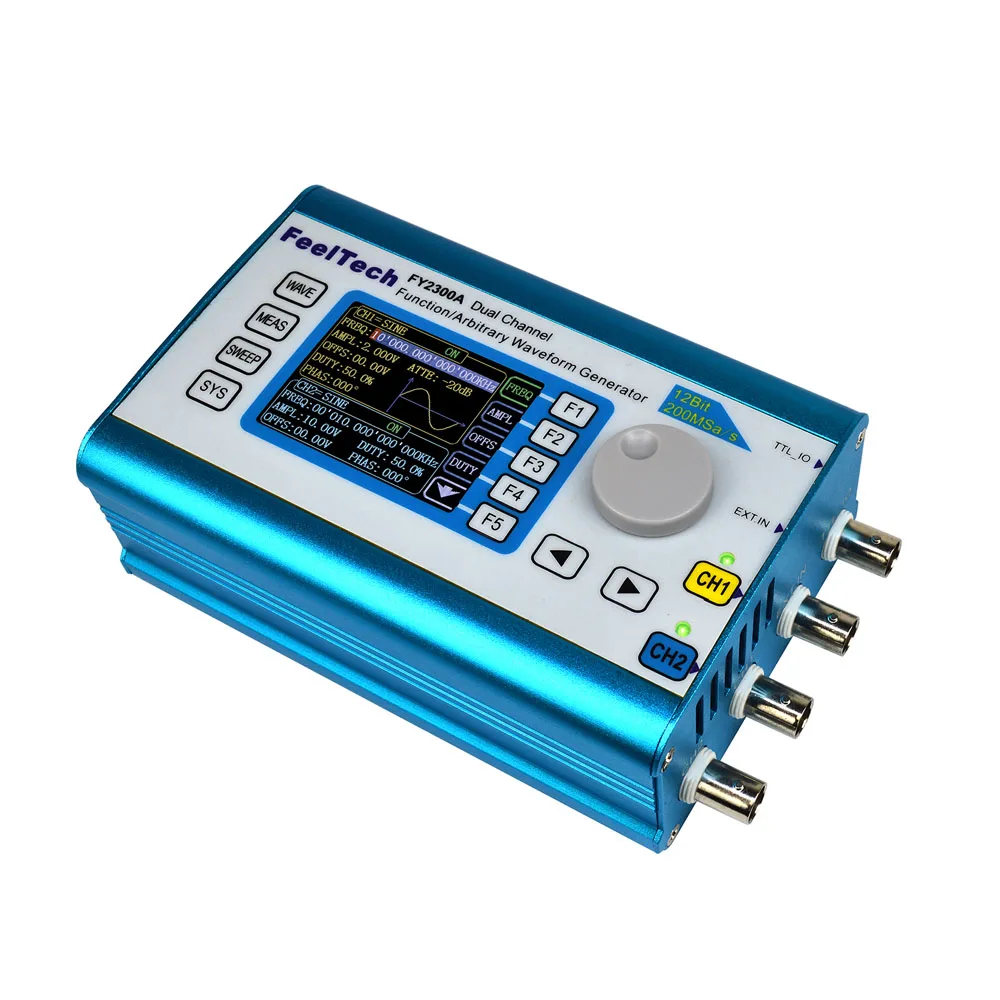

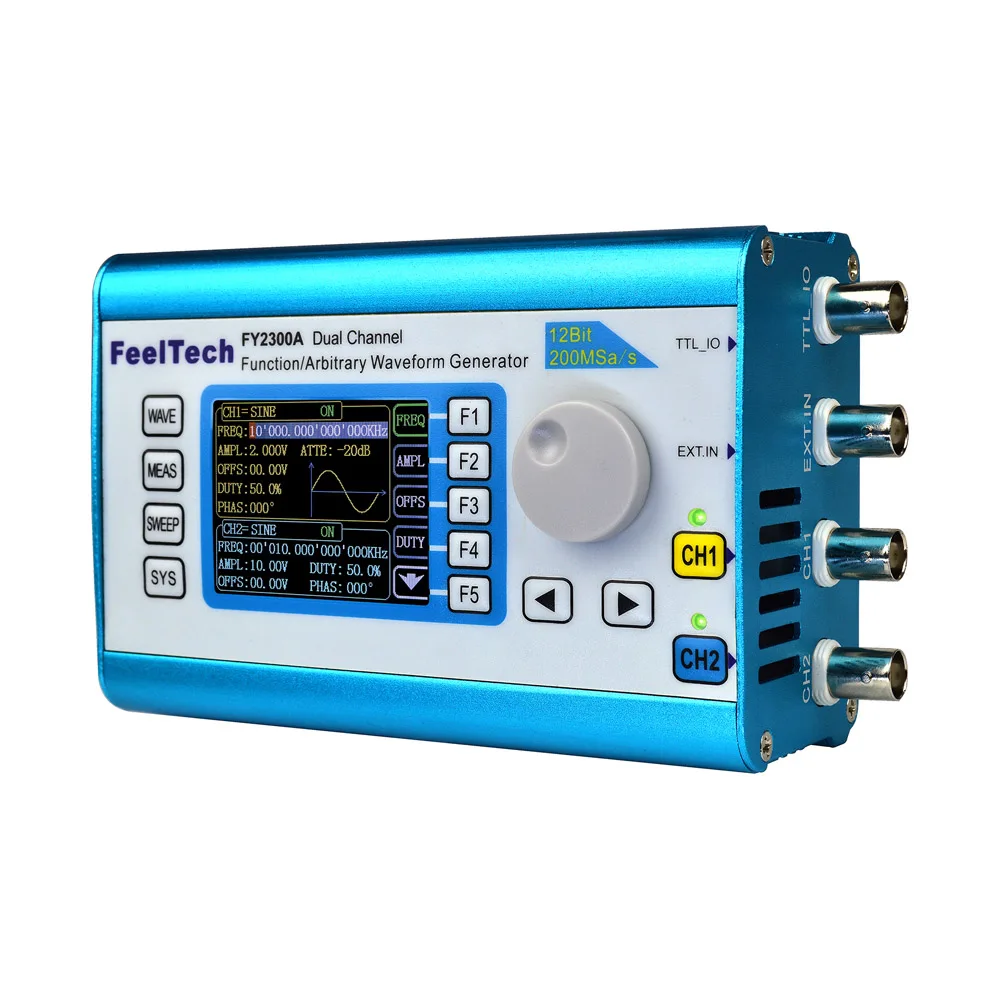

2,4 "(320*240) цветной дисплей, одновременное отображение двухканальных параметров формы волны.
Максимальная выходная частота (Синусоидальная волна) составляет до 25 МГц, 200MSA/s частота дискретизации и 12 бит вертикального разрешения.
Полностью независимый двухканальный выход, может работать в синхронизации, разница в фазе регулируется.
С функцией отслеживания каналов: когда функция отслеживания открыта, все параметры обоих каналов могут одновременно обновляться в соответствии с конфигурацией пользователя.
Две или более машины могут реализовать многофункциональную синхронную функцию с интерфейсом TTL_IO.
15 групп произвольного места хранения волн, глубина памяти/группа составляет 2048*12 бит.
Высокочастотное разрешение (общее частотное разрешение-1 Гц) и высокая Амплитудная Разрешающая способность (мин.-1 мВ).
Коэффициент мощности каждого канала может быть скорректирован независимо, разрешение регулировки может достигать 0.1%.
Может сканировать частоту, амплитуду, смещение и dРабочий цикл, С линейной разверткой и логарифмическим частотным режимом развертки (макс. до 999,99 s).
С функцией импульсного триггера, три дополнительных режима триггера: ручной триггер, внутренний триггер CH2 и внешний триггер.
Имеет Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса, измерение рабочего цикла и функцию подсчета.
Технические характеристики:
| Параметры частоты | ||
| Частотный диапазон | Синусоида | Обычные режимы (опционально): 0 Гц ~ 2 МГц/0 Гц ~ 6 МГц/0 Гц ~ 12 МГц/0 Гц ~ 15 МГц/0 Гц ~ 20 МГц/0 Гц ~ 25 МГц |
| Прямоугольная волна | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Треугольники волна | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Пилообразный сигнал | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Произвольной формы | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| TTL цифровой сигнал волны | 0 Гц ~ 6 МГц (за исключением модели 2 МГц) | |
| Минимальное разрешение частоты | 1μгц (0,000001 Гц) | |
| Частота ошибок | (+/-)5*10 ^(-6) | |
| Стабильность частоты | (+/-)1*10 ^(-6)/3 часа | |
| Фазы диапазон регулировки | 0 ~ 359 ° | |
| Фазы Разрешение | 1 ° | |
| Параметры формы волны | ||
| Типы сигналов | Синусоидальная/Треугольная/квадратная/подъемная Пилообразная волна, импульсная волна Lorentz и произвольная форма волны и т. д. | |
| Сигналов Длина | 2048 точек | |
| Частота дискретизации | 200MSa/s | |
| Разрешение по вертикали | 12 бит | |
| Синусоида | Гармонических прибыл Системы | ≥ 45 дбк (<1 МГц); ≥ 40 дбк (1 МГц ~ 20 МГц) |
| Искажение | <0.8%(20 Гц ~ 20 кГц, 0dBm) | |
| Прямоугольная волна | Подъемный вместе времени | ≤ 20ns |
| Выброс | ≤ 0.5% | |
| Рабочий цикл диапазон регулировки | 0.1% ~ 99.9% | |
| Пилообразный сигнал | Линейность | ≥ 98% (0,01 Гц ~ 10 кГц) |
| Пульсовой волны | Импульсный Ширина диапазон регулировки | 10nS ~ 1S |
| TTL Выход | Повышение уровня/время простоя | ≤ 20ns |
| Уровень амплитуды | > 0.3Vpp | |
| Разветвителя | > 20 TTL нагрузки | |
| КМОП-матрица Выход | Низкий уровень | <0,3 V |
| Высокий уровень | 1 В ~ 10 в | |
| Повышение уровня/время простоя | ≤ 20ns | |
| Выход параметры | ||
| Амплитудный диапазон (от пика до пика) | 10mVpp ~ 20Vpp | |
| Амплитуда Разрешение | 1mVp-p (-20дБ затухание) | |
| Амплитуда стабильности | (+/-)0.5%/5 часов | |
| Амплитудно-это действительно плоский экран | (+/-)5%(<10 МГц); (+/-)10%(>10 МГц) | |
| Сигналов Выход | ||
| Выход сопротивление | 50Ω(+/-10%) (Типичный) | |
| Защита | Выход всех сигналов может работать выше 60 с при условии короткого замыкания нагрузки | |
| Смещение постоянного тока | ||
| Регулировочный диапазон | (+/-10V | |
| Смещения Разрешение | 0,01 V | |
| Внешние измерения | ||
| Частотный диапазон измерений | Время ворот = 1S 1 Гц-60 МГц |
|
| Вход Напряжение диапазон | 0.7Vpp ~ 20Vpp | |
| Диапазон измерений | 0 ~ 4294967295 | |
| Подсчет | Вручную | |
| Периодические измерения | Разрешение 20ns, Макс. Измеряется 40s | |
| Сканирование Функция | ||
| Режим сканирования | Линейная развертка, бревенчатая развертка | |
| Сканирования объекта | Частота, амплитуда, смещение иРабочий цикл | |
| Время сканирования | 0,01 s-999,99 S/шаг | |
| Частотный диапазон настройки | Начальную точку и конечную точку можно установить свободно | |
| Частотный диапазон сканирования | Он определяется настройками параметров развертки | |
| Общие параметры | ||
| Память | Количество | 20 |
| Расположение | M0 ~ M19 | |
| Интерфейс | Интерфейс режим | Использование USB в последовательном интерфейсе |
| Связь скорость | 9600bps | |
| Протокол | Использование командной строки, соглашение | |

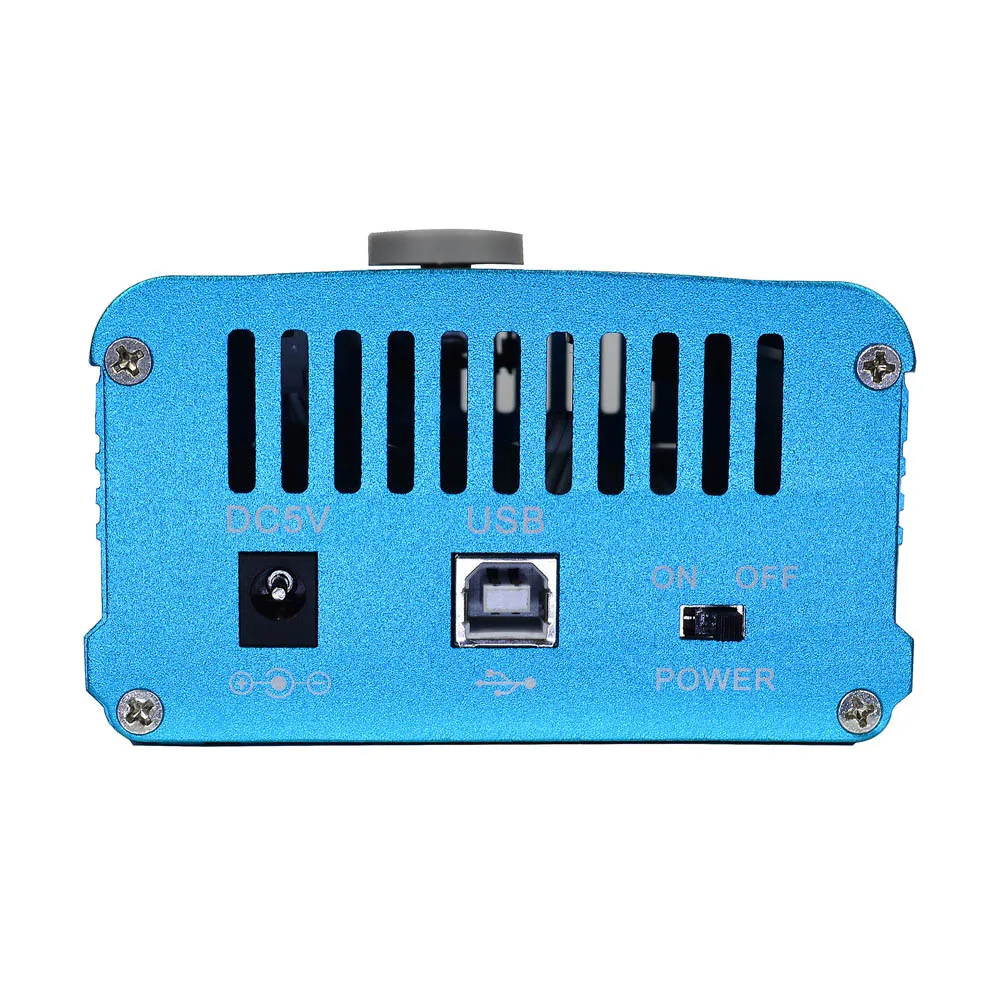

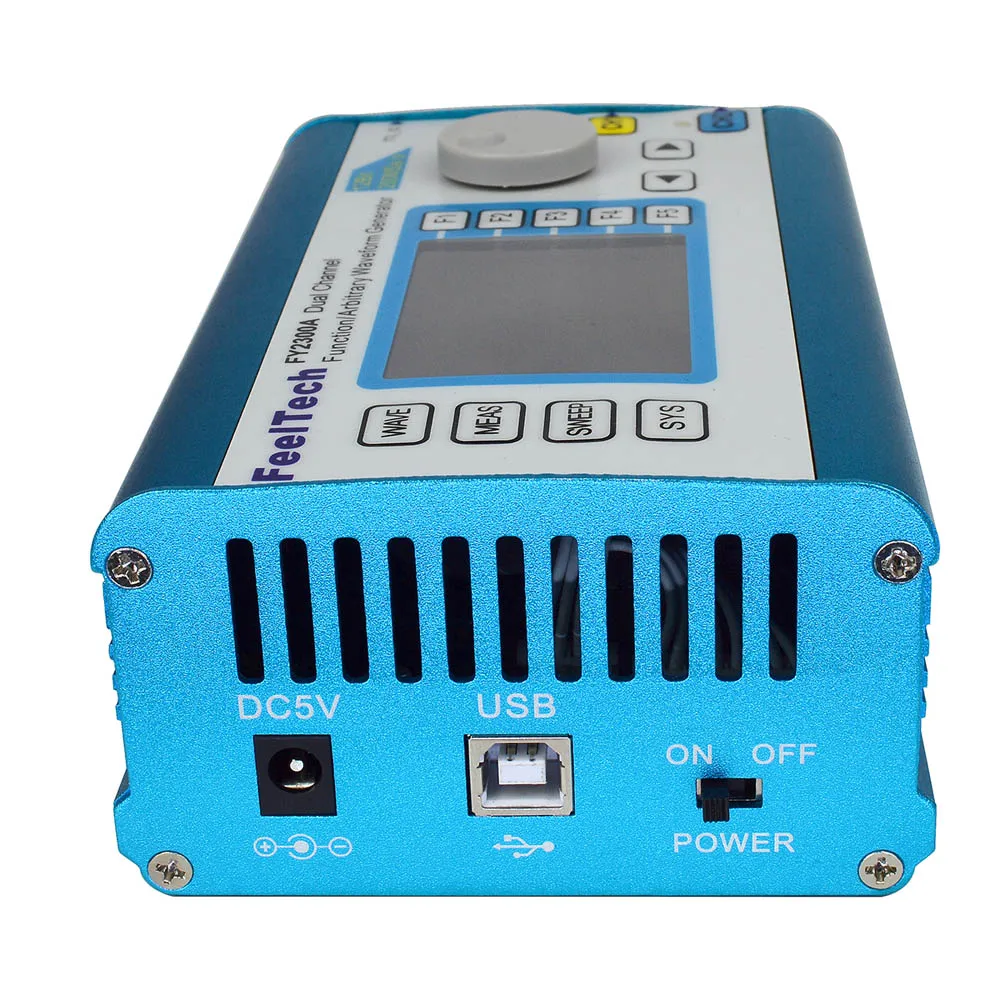

| Питание | Напряжение диапазон | DC 5V (+/-0,5 V) |
| Дисплей | Дисплей Тип | 2,4 "TFT цветной дисплей |
| Защита окружающей среды | Температура: 0 ~ 40 °C | Влажность: <80% |
| Размеры | 140*95*54,2 мм/5,51*3,74*2,13 дюймов (Д * Ш * В) | |
| Вес | 419 г/14,8 унций | |
| Размер упаковки | 22,5*15*7,5 см/8,86*5,9 * 2.95in (Д * Ш * В) | |
| Посылка Вес | 800 г/28,2 унций | |

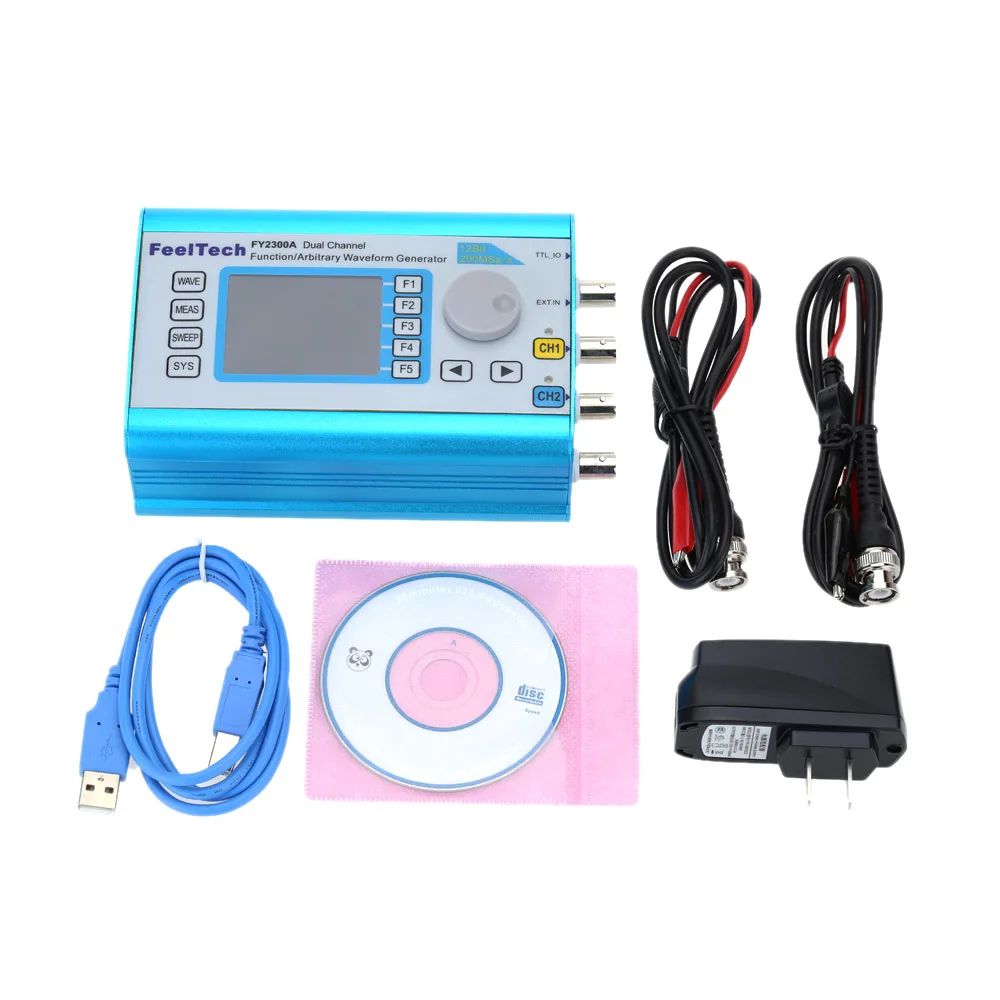

Посылка список:
1 * генератор источника сигнала
1 * USB кабель
1 * Мощность адаптер
1 * CD-плеер
2 * BNC зажимы кабель
