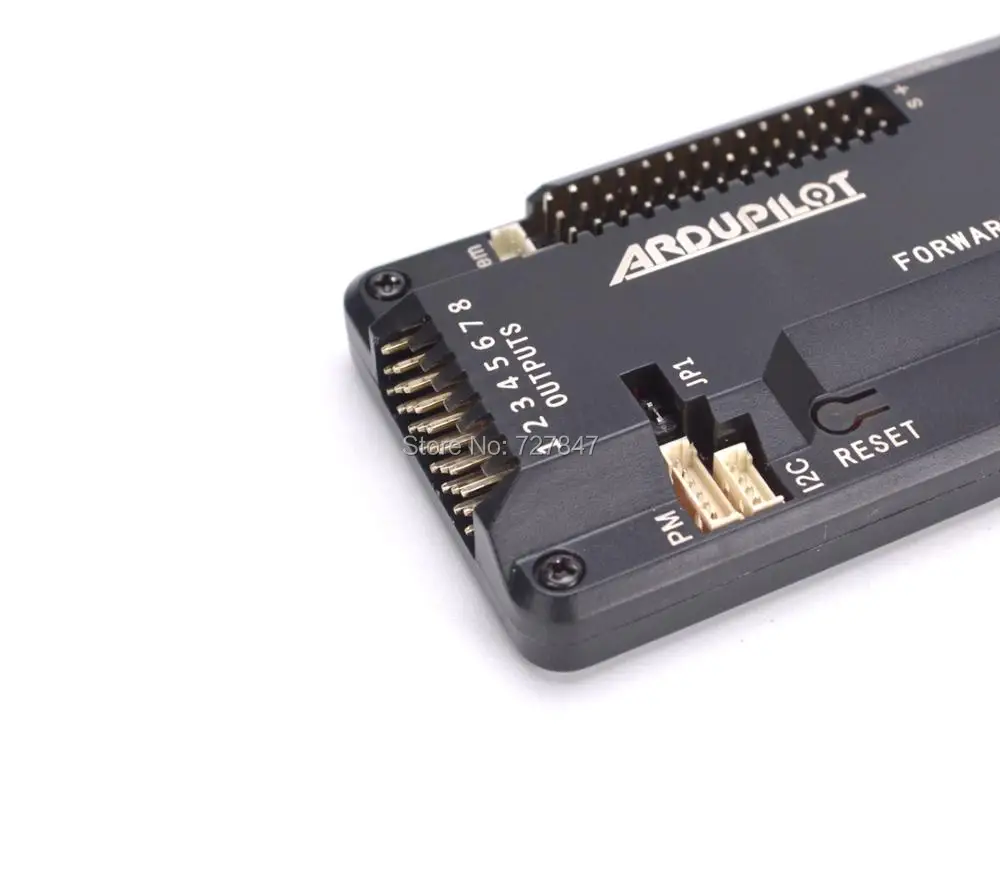

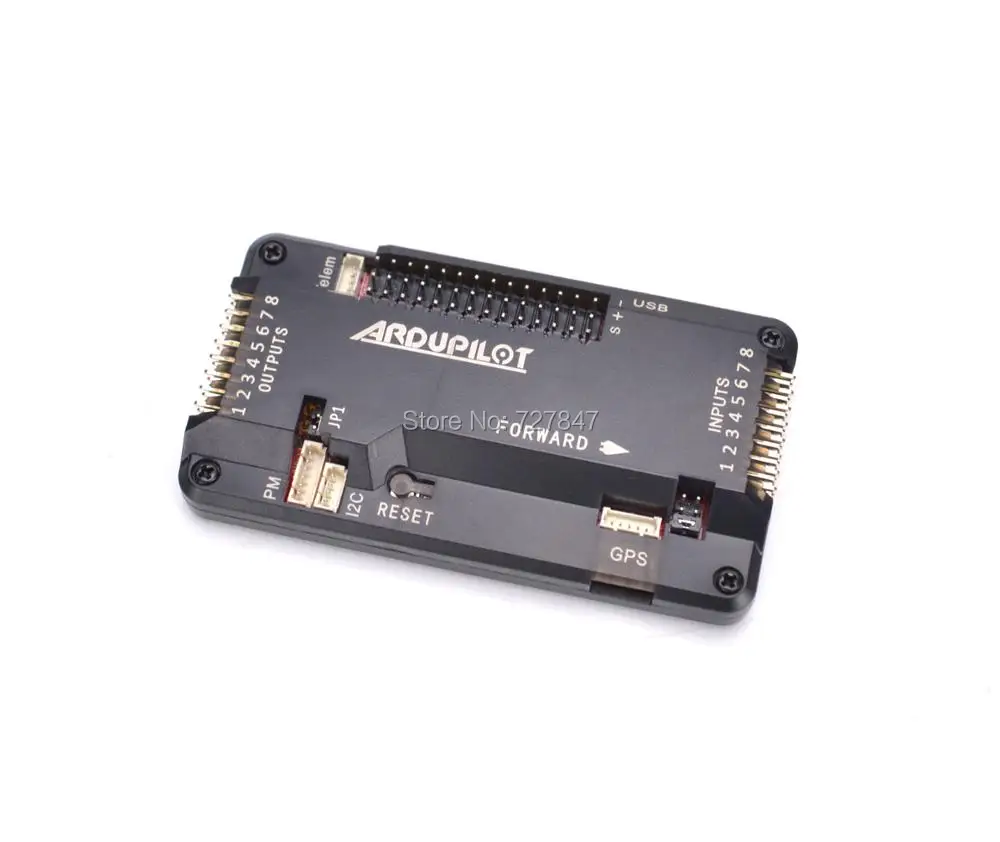

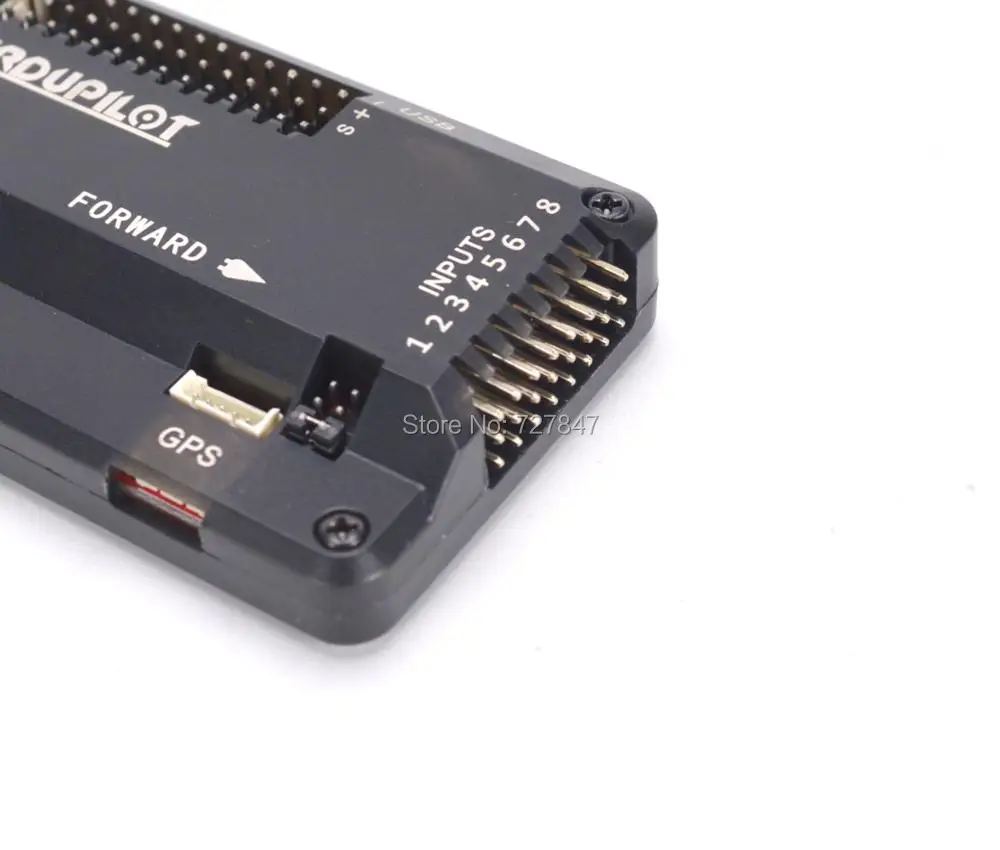

Встроенный контроллер полета компаса APM2.8 APM 2 8 M8N 8N GPS с держателем модуль питания

Встроенный контроллер полета компаса APM2.8 APM 2 8 M8N 8N GPS с держателем модуль питания

Боковой штифт APM V2.8.0 Контроллер полета обновление Verstion 2,6 2.5.2 для Multirotor Описание APM V2.8.0: -В этой версии 1,0 мм 6P SM06B GPS интерфейс V2.52 старой версии заменен на DF13-4P I2C внешний интерфейс компаса. -Интерфейс DF13-5P GPS совмещен с интерфейсом внешнего компаса, удобно для подключения GPS и внешнего компаса. -Интерфейс V2.52 I2C изменен на многофункциональный интерфейс MUX -В модифицированной версии добавлен изоляционный резистор, при использовании OSD-интерфейса с телеметрией, интерфейсы эффективно избегаются -В версии V2.52 блок питания на 3.5 В совместим с IPS79133, выдерживает напряжение в 6 В, выходной ток 100 мА, необходимо обеспечить питание для шести микросхем, слегка недостаточная мощность источника питания, легко сгорает. Новая версия совместима с US LP2985-3.3, выдерживает напряжение в 16 В, более надежна, снижена вероятность неисправности гироскопа Контроллер полета APM V2.8.0 -Штекер: прямой -Источник питания: LP2985-3.3 -Максимальное напряжение: 16 В -Добавлен танталовый конденсатор 47uF -Порт: MUX (UART0, UART2, mnnI2 и OSD являются необязательными, OSD установлен выходом по умолчанию) Выбор колпачковой перемычки: -Встроенный компас: подключите колпачковую перемычку к штыревому разъему MAG. -Внешний компас: выньте колпачковую перемычку из штыревого разъема MAG. M8N Полетный контроллер GPS модуль с корпусом для APM APM2.52 APM 2,6 APM2.8 Новое поколение GPS M8N, с низким энергопотреблением и высокой точностью, Конечная точность составляет 0,6 метра, на самом деле почти 0,9 метра, больше, чем предыдущее поколение 7N 1,4-1,6 метра точности, поддержка GPS/QZSS L1 C/A, ГЛОНАСС L10F, протокол BeiDou B1 и режим или более. Параметры gps-чипа: Тип приемника 72-канальный двигатель u-blox M8 GPS/QZSS L1 C/A, GLONASS L10F, BeiDou B1 SBAS L1 C/A: WAAS, EGNOS, MSAS Galileo-ready E1B/C (M8N) Nav. update rate1 Single GNSS: до 18 Гц Параллельные GNSS: до 10 Гц Позиция accuracy2 2,0 m CEP Sensitivity2 отслеживание и Nav: -167 дБм Холодный запуск: -148 дБм Горячие старты: -156 дБм Помощь AssistNow GNSS Online AssistNow GNSS Оффлайн (до 35 дней) 3 AssistNow автономный (до 6 дней) OMA SUPL & 3GPP совместимый Осциллятор TCXO (M8N/Q), Кристалл (M8M) RTC Кристалл встроенный Уровень шума на чипе LNA (M8M). Дополнительная LNA для Самый низкий уровень шума (M8N/Q) Анти-помех активного обнаружения и удаления CW. Дополнительно Бортовой ленточный пасс-фильтр (M8N/Q) Поддерживаемые антенны активные и пассивные Расстояние для путешествий одометра Регистратор данных для положения, скорости и времени (M8N) Рабочая температура. От-40 °C до 85 °C Температура хранения. От-40 ° C до 85 ° C (M8N/Q) -40 °C до 105 °C (-M8M) Соответствует RoHS (без свинца) Квалификация согласно ISO 16750 Произведено и полностью протестировано в ISO/TS 16949 сертифицированных производственных площадках Использует чипы M8 квалифицированные согласно AEC-Q100 Напряжение питания 1,65 В до 3,6 В (M8M) 2,7 В до 3,6 В (M8N/Q) Потребляемая мощность 4 23 мА @ 3,0 в (непрерывный) 5 мА @ 3,0 в режим энергосбережения (1 Гц, только режим GPS) Резервная поставка от 1,4 до 3,6 В

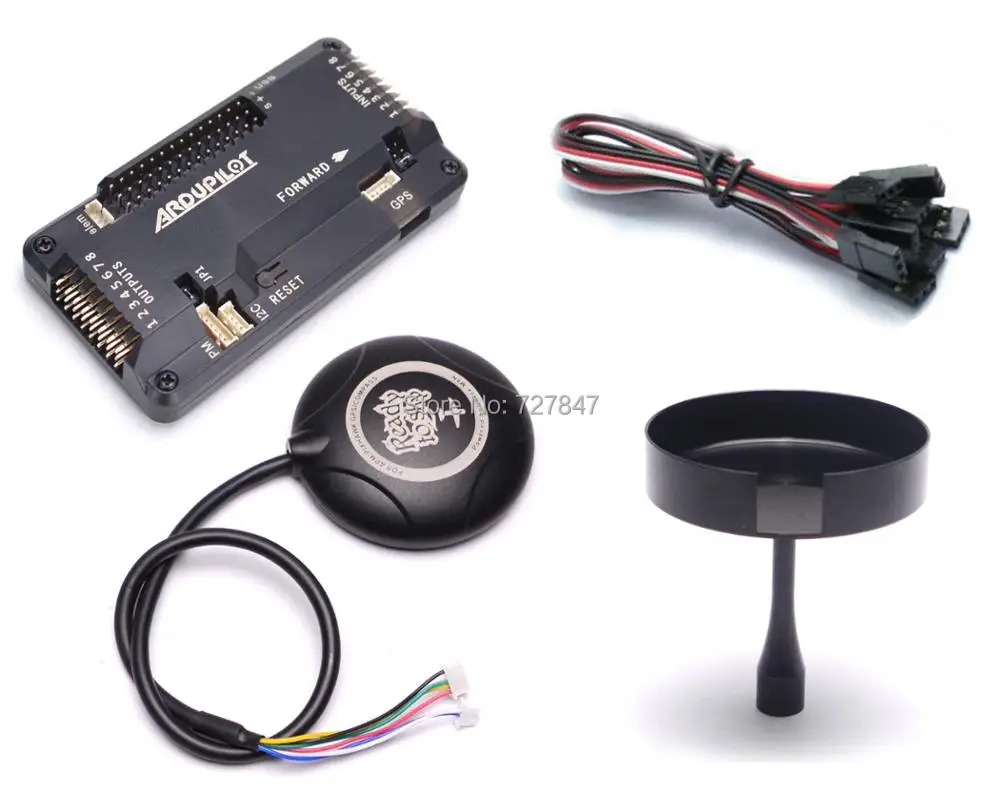

В комплект входит:

-1 * плата APM2.8

-1 * чехол APM2.8(2 вида дизайна отправляются наугад)

-1 * 8n Gps

-1 * держатель Gps

-Сервокабели 5*10 см
