WI-FI функции 2000 Вт MPPT галстук сетки ветра инвертор Встроенный ограничитель + дамп

WI-FI функции 2000 Вт MPPT галстук сетки ветра инвертор Встроенный ограничитель + дамп

 Поколение 2SUN-2000G2-WAL-LCD 2000 Вт MPPT

Ветер сетки галстук инвертора

Ветровая сетка галстук-Инвертор AC вход--ac выход

Встроенный ограничитель мощности

Conbime с разгрузкой сброса нагрузки

AC45 В-90 В

AC 110 В 120 В 220 В 230 В 240 В

Инверторный силовой инвертор-самый технологичный инвертор для использования в полезности-Интерактивное приложений. В этом руководстве подробно описывается безопасная установка и эксплуатация ветровой сетки, связывающих инвертор.

Эта интегрированная система максимизирует энергосбор, повышает надежность системы, а также поддерживает дизайн, установку и управление.

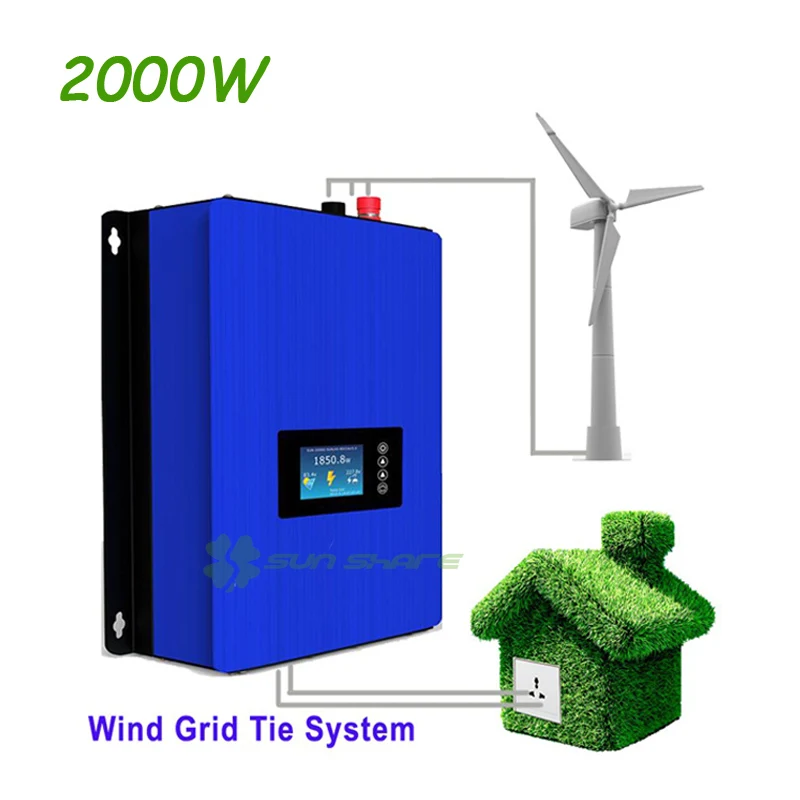

Небольшой тип ветровой сетки, связывающий силовой инвертор, может получить ветровую энергию от ветровой турбины, и можно завязывать в сетку через свои выходные кабели без дополнительного оборудования. Установка очень удобная и надежная.

Мы называем систему комбинированием с небольшим сетевым связующим инвертором и ветровой турбиной as & lsquo; sgwt'. Система включает в себя ветровую турбину и небольшой инверторный и монтажный комплект, И некоторые «sgwt» также будут включать контроллер, резистор загрузки самосвала.

Инвертор можно подключить к любым розеткам утилиты в доме. Небольшой инверторный инвертор отслеживает объем, частоту и фазу системы домашнего утилиты, затем изготовить чистую синусоидальную волну переменного тока, чтобы частота и фаза были так же, как и сетка, и объем немного выше, чем сетка, затем согласно текущим контролируемым ШИМ, для управления выходной

Питание в сетку. Маленький инверторный инвертор просто выставляет мощность, когда в доме находится сетка.

Когда ветровая турбина вращается, и выход напряжения находится в диапазоне номинального входного напряжения инвертора, ветровая турбина даст мощность, а сетевой галстук-инвертор изменит мощность от ветровой турбины до домашней сетки. Когда общая мощность электрического аппарата, которая используется в доме, больше, чем выходная мощность инверторы, эти

Питание от инверторов будет поглощено в доме, это замедлит измеритель мощности, В противном случае, разница выходной мощности инвертора между общей использованной мощностью аппарата выйдет наружу от дома до выходящей сетки.

Диапазон входного напряжения: 22-60В/45-90в (испытательная точка находится на выходе внутри выпрямителя), максимальное напряжение питания: 25-60 В/50-90 В, максимальная выходная мощность: 1000 Вт, номинальный диапазон напряжения: 95-140 В/185-265 В, максимальная эффективность:> 92%, эффективность MPT: 99%

Как установить функцию wifiНажмите здесь

Технические данные

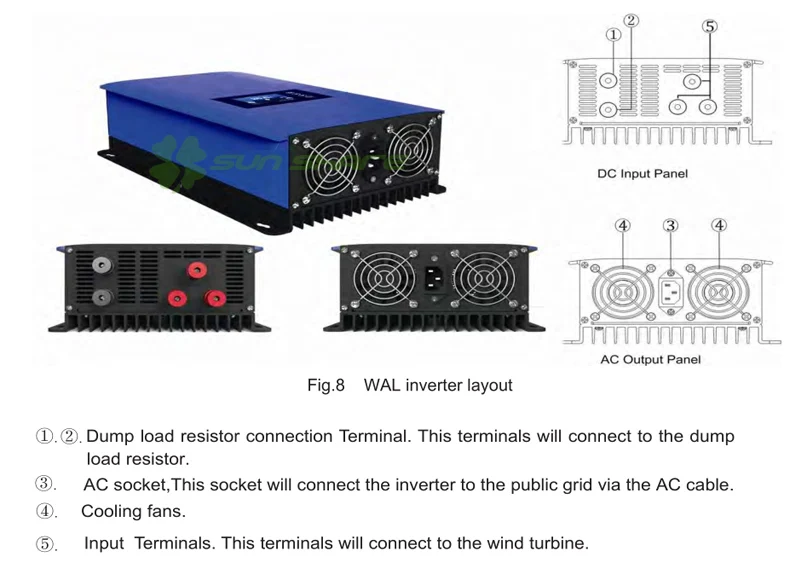

Механические характеристики

1. Учитывая суммарную мощность системы связи, которая вам нужна.

Суммарная мощность всей системы привязки энергосистемы в соответствии с вашим энергопотреблением на сайте, что вы хотите установить, или столько мощности, что вы хотите, чтобы он питался в утилиту. На самом деле, объем просто по вашей готовности, потому что, когда полная мощность электрических приборов, которые используются в установочном узле, больше, чем выходная мощность системы Tie grid Power, эта мощность от системы будет поглощена на сайте, это замедлит измеритель мощности, В противном случае, разница выходной мощности от системы между общей использованной мощностью бытовой техники будет питаться до утилита сетки.

Например, если вы хотите установить систему подключения к электросети в вашем доме, вы можете решить общий объем мощности в соответствии с общей мощностью, которую вы используете в вашем доме, возможно потребление общей энергии в сутки составляет около 5квт ч, Затем вы должны осознать усредненную скорость ветра в день на вашем сайте, проверьте мощность на скорости ветровой кривой от спецификаций ветровой турбины, тогда вы можете оценить среднюю мощность, которую может генерировать ветровая турбина, На самом деле реальная Средняя мощность ветровой турбины может генерировать на вашей стороне, не легко оценить, вы должны проверить данные об истории климата, потому что она будет меняться каждый день в зависимости от климата, Просто предположим, что ветровая турбина 1кВт подходит для системы Power Grid Tie, которую вы планируете установить, С помощью этого потенциала системы она может поставлять весь расход энергии в течение всего года.

Когда энергосистема работает, иногда, есть дополнительный источник питания в утилиту, если мощность от системы связывания сетки больше, чем мощность, потребляемая техникой в вашем доме, И иногда не будет, когда она не больше.

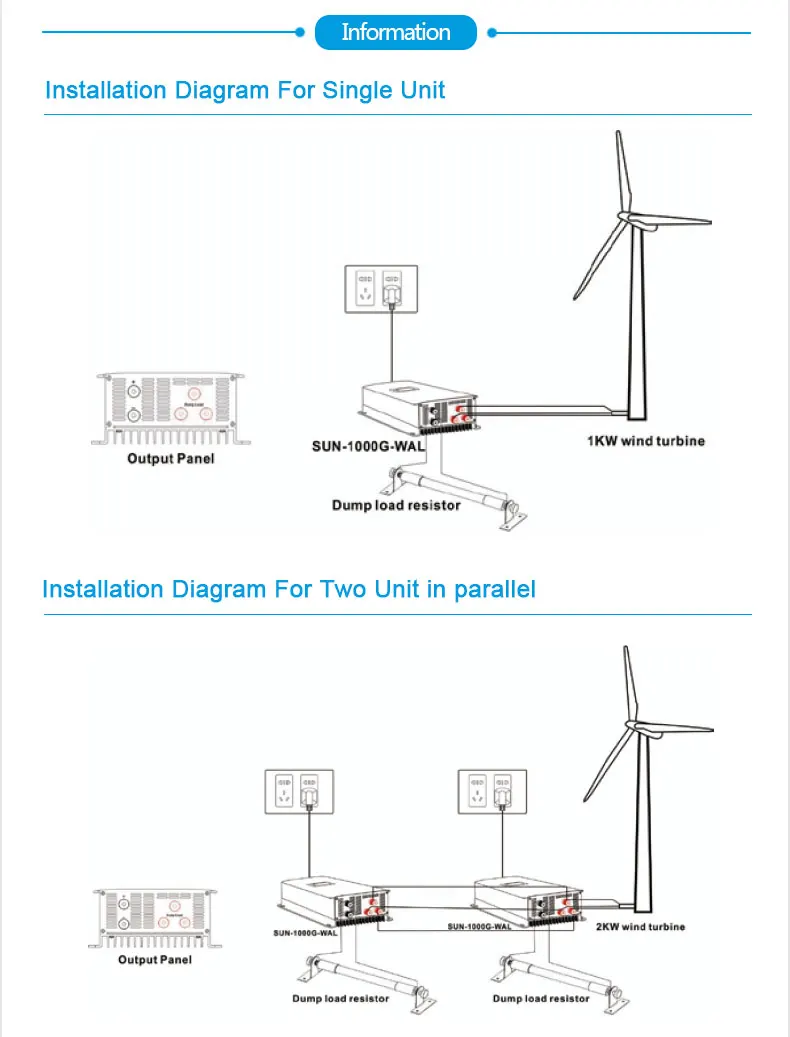

При использовании ветровой турбины 1кВт, тогда мы называем системой "gtwt"-система 1kw grid Power System, конечно, вы можете установить 500 Вт энергосистема сетки или 2кВт сетка галстук инвертор, еще больше большой емкости или более небольшой емкости сетка галстук инвертор, это не имеет значения. Но если потенциал слишком большой, вы должны считать, что объем системы переменного тока вашего дома может удерживать мощную мощность.

2. Выбор применимой ветровой турбины для нашей сетки галстук инвертор.

Самые виды спецификаций, которые фабрики отметили о ветровых турбинах:

1, начало скорости ветра (м/с);

2, сократить скорость ветра (м/с);

3, Номинальная скорость ветра (м/с);

4, номинальная мощность;

5, Макс. мощность;

6, безопасная скорость ветра (м/с);

7, номинальное напряжение постоянного тока.

Вы должны выбрать ветровой турбины, что Номинальная мощность может соответствовать энергопотреблению для вашего использования. Когда вы выбираете ветровую турбину, вы также должны задуматься о том, какую модель модели gird-Инвертор серии Sun вы хотите использовать. Ветровые турбины имеют два выходных типа, один из них-Тип выходного сигнала переменного тока, и другой-Тип выходного сигнала DC, если ветровая турбина является выходным типом DC, то она должна быть интегрирована с выпрямителем. Таким образом, если ветровая турбина-это Тип выходного сигнала переменного тока, вы должны использовать модель серии wal серии Sun серии, инверторный инвертор, если ветровая турбина-Тип выходного сигнала постоянного тока, тогда вам следует использовать модель WDL серии Sun Tie inverter.

3. Выбор аксессуара для установки системы привязки сетки.

Аксессуар для системы Tie grid Power System, в том числе:

1, соединительные кабели будут соединены с ветровой турбиной и инверторами.

2, разъемы.

3, кабели переменного тока.

4, измеритель мощности (опционально).

5, кронштейн для установки ветровой турбины (не входит в это руководство пользователя).

4. выбор корректной модели нашего сетки завязывается инвертором.

При завершении step1 до step3, затем можно выбрать корректную модель солнцезащитного инвертора. Если ветровая турбина является выходным типом DC, то вы должны выбрать модельные инверторы WDL, и входной диапазон напряжения постоянного тока в инверторе должен соответствовать выходному напряжению постоянного тока ветровой турбины, номинальная мощность инвертора должна также соответствовать максимуму. мощность ветровой турбины, А ac выход инвертора должен соответствовать стандарту сетевой системы переменного тока.

Если ветровая турбина-это Тип выходного сигнала переменного тока, то вы должны выбрать модель wal-модель инверторов. Большинство заводов не поставляют Номинальное напряжение переменного тока, только Номинальное напряжение постоянного тока, так что наш wal также поставляет диапазон входного сигнала DC, пожалуйста, проверьте номинальное напряжение ветровой турбины постоянного тока, которое должно соответствовать входному диапазону DC инвертора сетки.

5. Установка ветровой турбины в подходящее место.

Установка ветровой турбины “sgwt” в подходящее место, где ветер достаточно силен, чтобы водить ветротурбины.

Предупреждение: пожалуйста, прочитайте руководство пользователя ветровой турбины перед установкой ветровой турбины, не устанавливайте ветровой турбины под высоким ветром.

Предупреждение: обеспечить использование сильного бракета для фиксации ветровой турбины, чтобы избежать опасности под высоким ветром.

Предупреждение: лезвия ветровой турбины должны быть сняты до того, как наступит ураган.

6. Установка нашей сетки галстук инвертор в подходящее место.

Поместите сетку на поверхность, защищенную от прямых солнечных лучей, высоких температур и воды. Инвертор требует не менее 150 мм расчистки вокруг себя для вентиляции. Инверторы для использования в помещении, не могут использовать на открытом воздухе. Вы можете использовать винты, чтобы исправить инвертор на поверхность, потому что некоторые модели солнечного сетки галстук инвертора есть вентиляторы на нижней крышке, так что поверхность должна быть плоской.

7. Подключение нашей электросети к электросети с кабелями и разъемами.

Подключение электросети к электросети с кабелями и разъемами после завершения от step1 до step6, вы должны подключить ветровую турбину и инвертор с кабелями и разъемами, чтобы интегрировать систему галстука sunshine.

8. заземление системы.

Подключите наземный терминал ветровой турбины к NEC, утвержденному AC заземлением электрода.

Соедините сетки с заземлением, используя заземленную шайбу, одобренную для racking. Наземный провод кабелей переменного тока соединен с корпусом инвертора, когда кабели переменного тока подключены К инверторы, таким образом, когда штекер переменного тока вставлен в Гнездо AC розетки утилиты в доме, наземный штырь гнезда должен быть подключен к земле земли.

Последний. Подключение Кабелей вывода ветровой турбины после завершения от step1 к step8.

Предупреждение: перед подключением ветровой турбины выходными кабелями в сетевую стяжку инвертора, вы должны остановить вращение ветровой турбины просто для того, чтобы избежать блеска при подключении кабели.

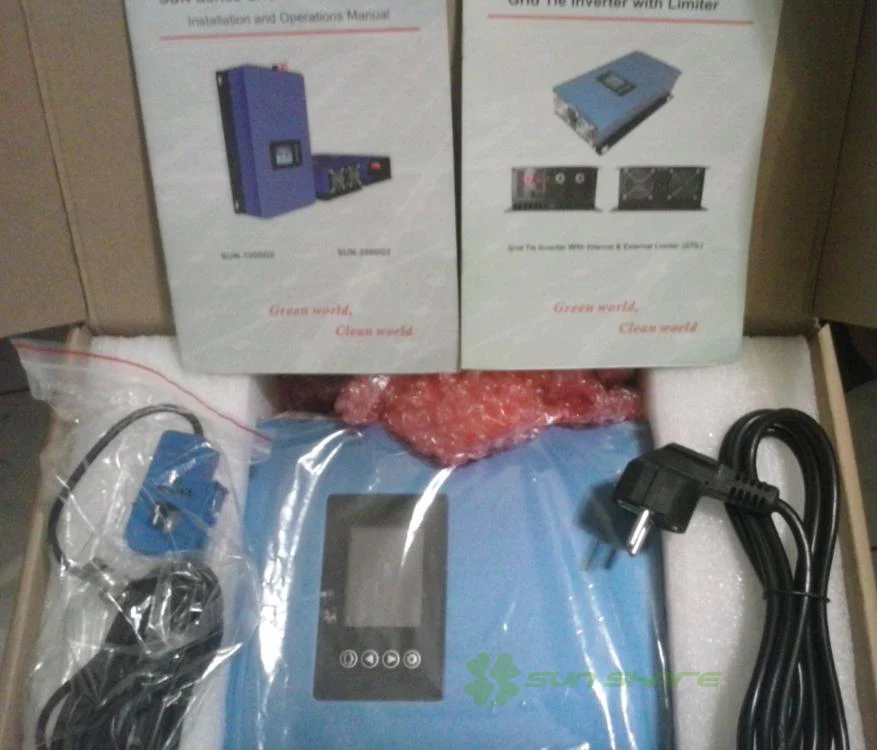

1. bUild в ограничитель

Встроенный ограничительИнвертор --- 1 шт.

Дамп нагрузки резистор --- 1 шт.

ОграничительСенсор с кабелем 2 м-1 шт.

Кабель силовой-1 шт.

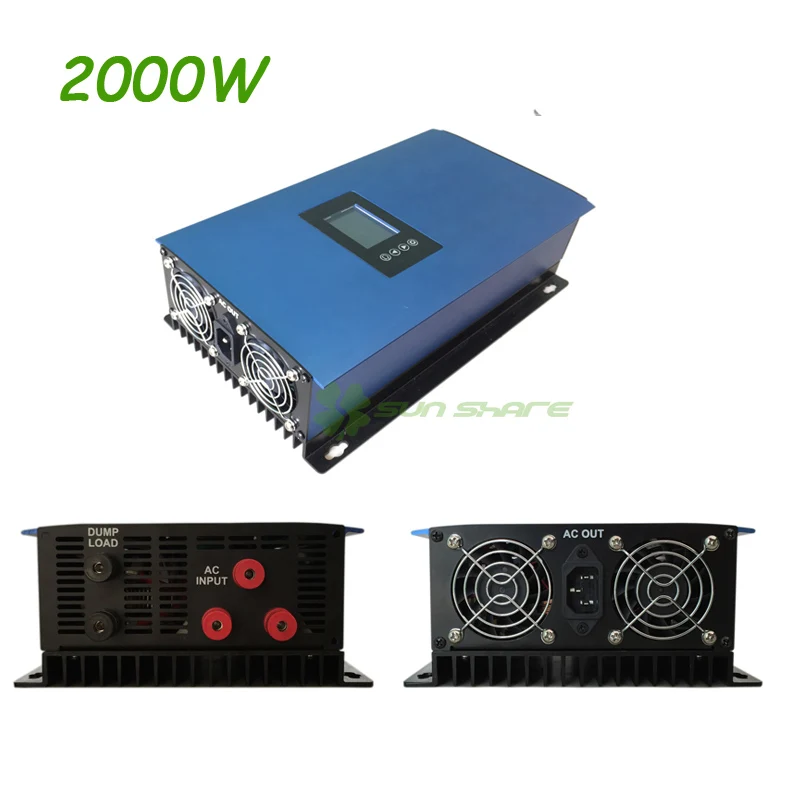

2. Без ограничителя

Инвертор --- 1 шт.

Дамп нагрузки резистор --- 1 шт.

Кабель силовой-1 шт.

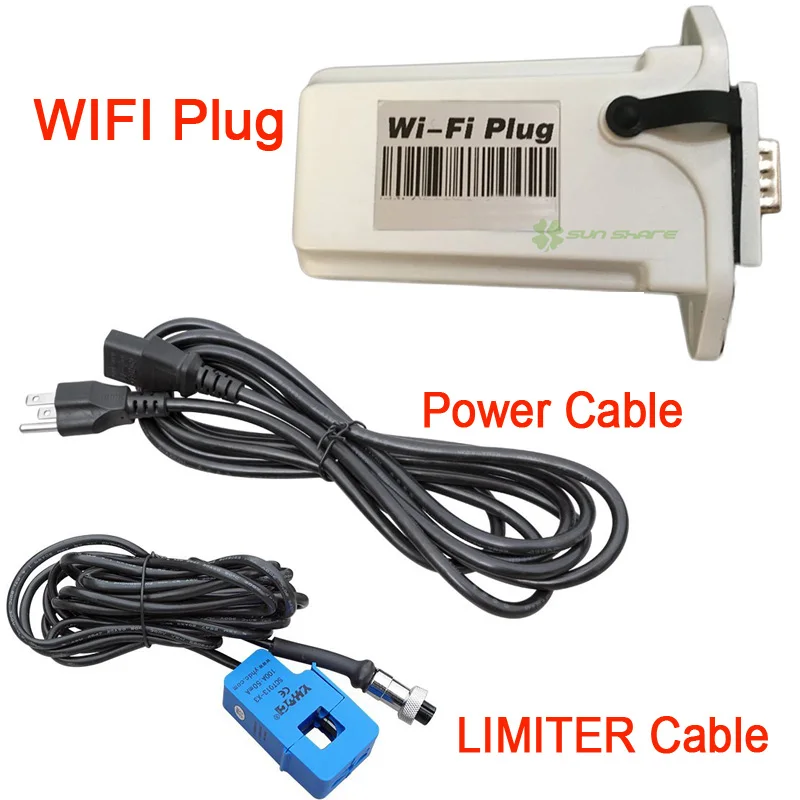

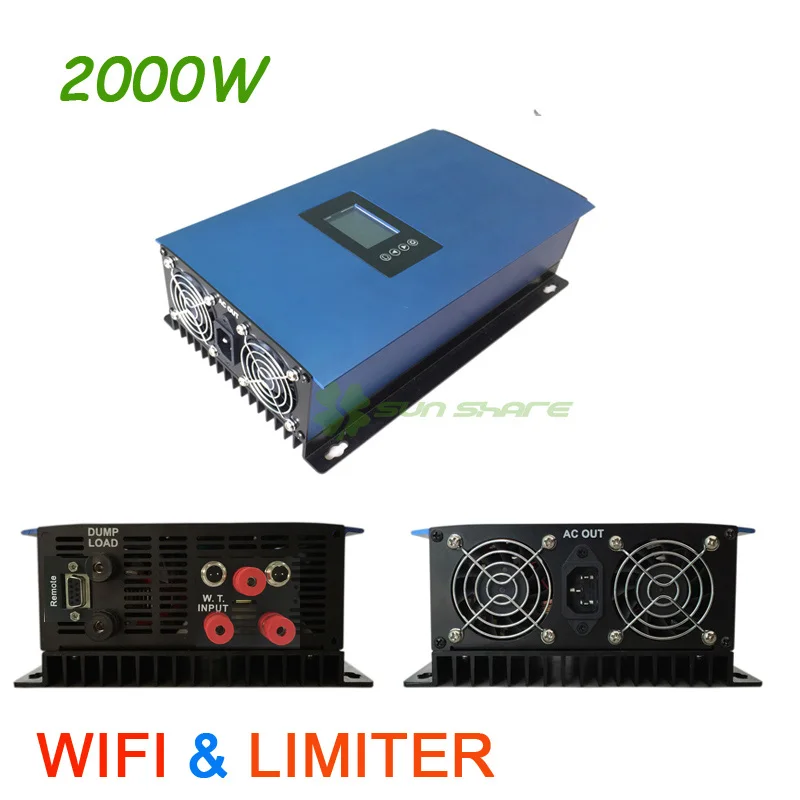

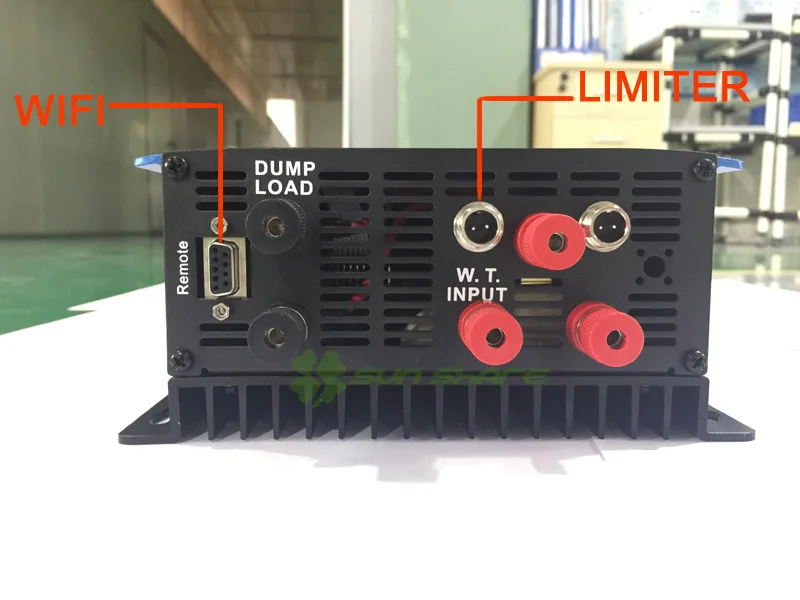

3. wifi и лимитер

Сборка в лимитере и wifiИнвертор --- 1 шт.

Wi-Fi Plug--- 1 шт.

Дамп нагрузки резистор --- 1 шт.

ОграничительСенсор с кабелем 2 м-1 шт.

Кабель силовой-1 шт.

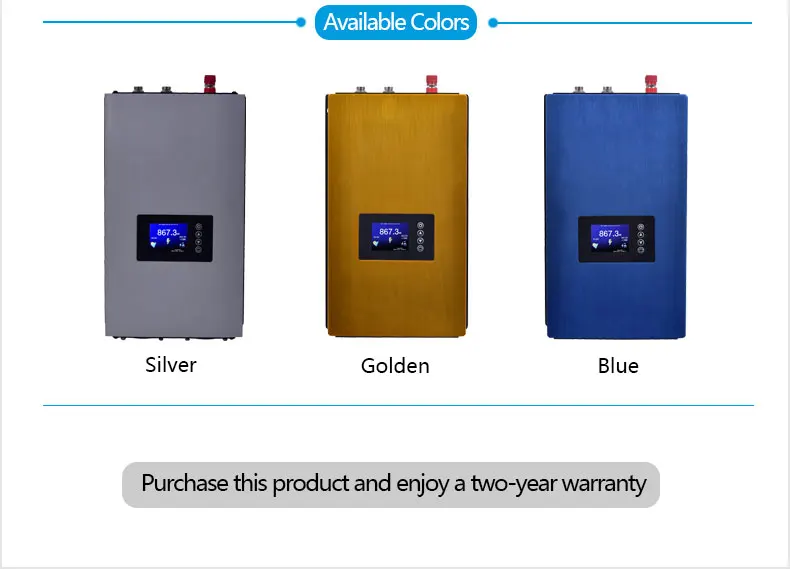

Минимальный заказ более 30 шт., тогда вы можете выбрать три цвета

Примечание:

Пожалуйста, сделайте Remenber, чтобы сказать нам, что выходное напряжение AC 110 В или 220 В?

Покупатели должны отвечать за налог на импорт, так что пожалуйста, не забудьте рассказать намЗначениеСледует писать в накладной.
