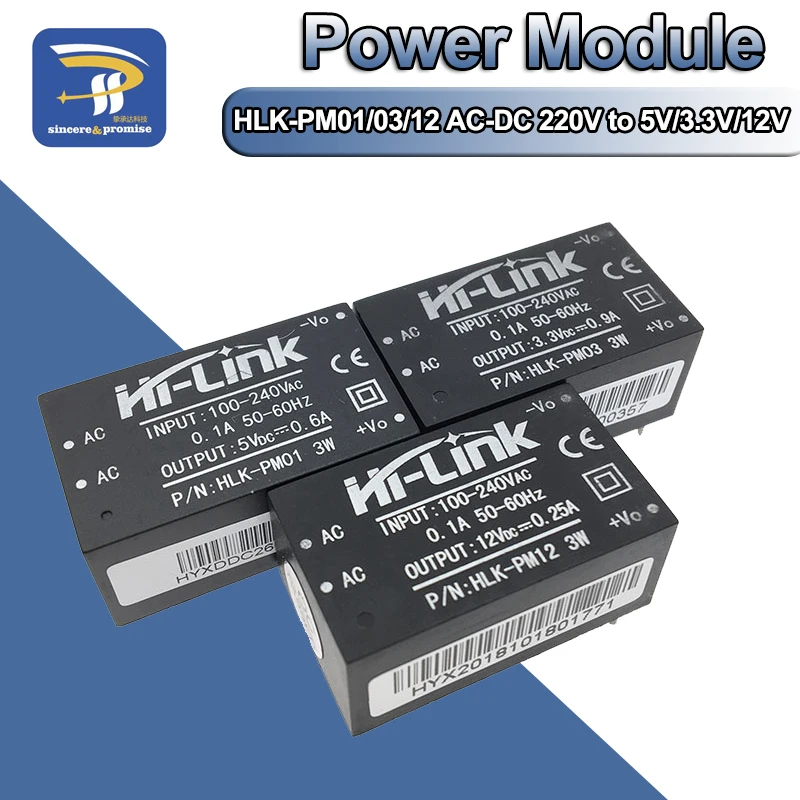

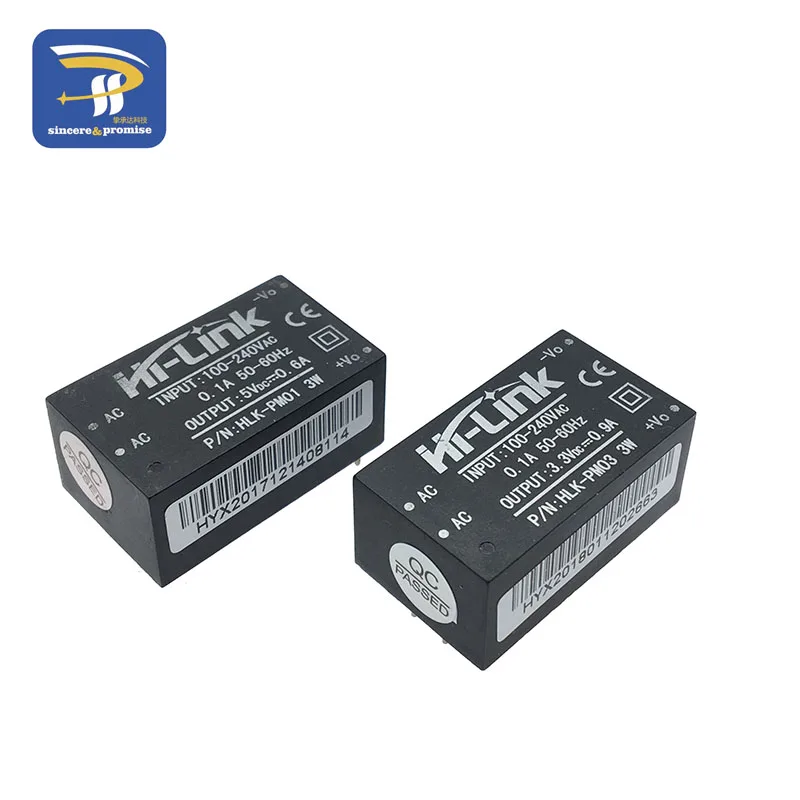

Φ 220V to 5V/3 3 V/12V 3W интеллектуальный модуль источника питания | Электронные

---

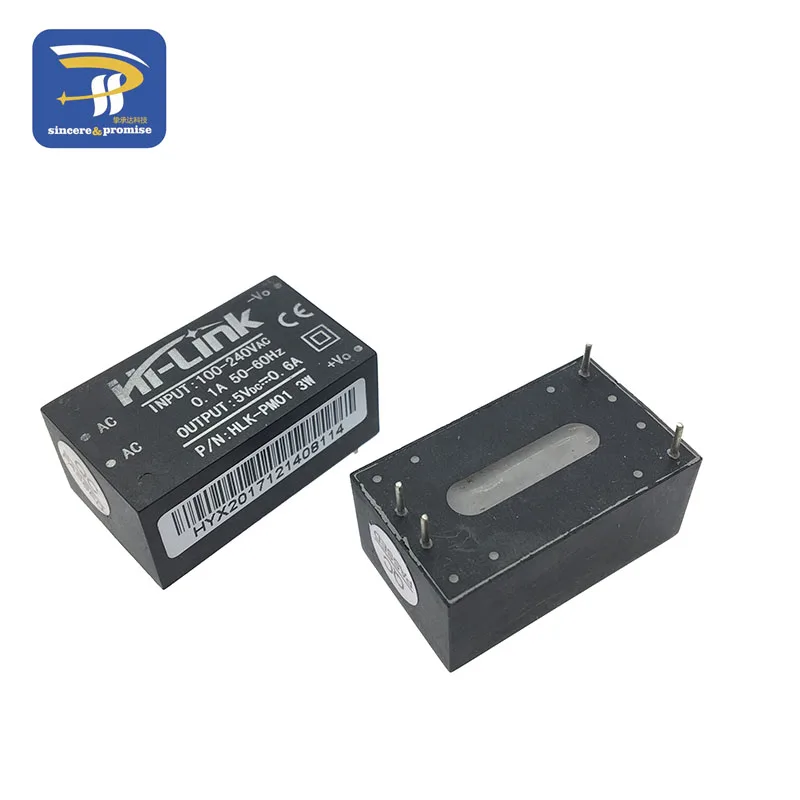

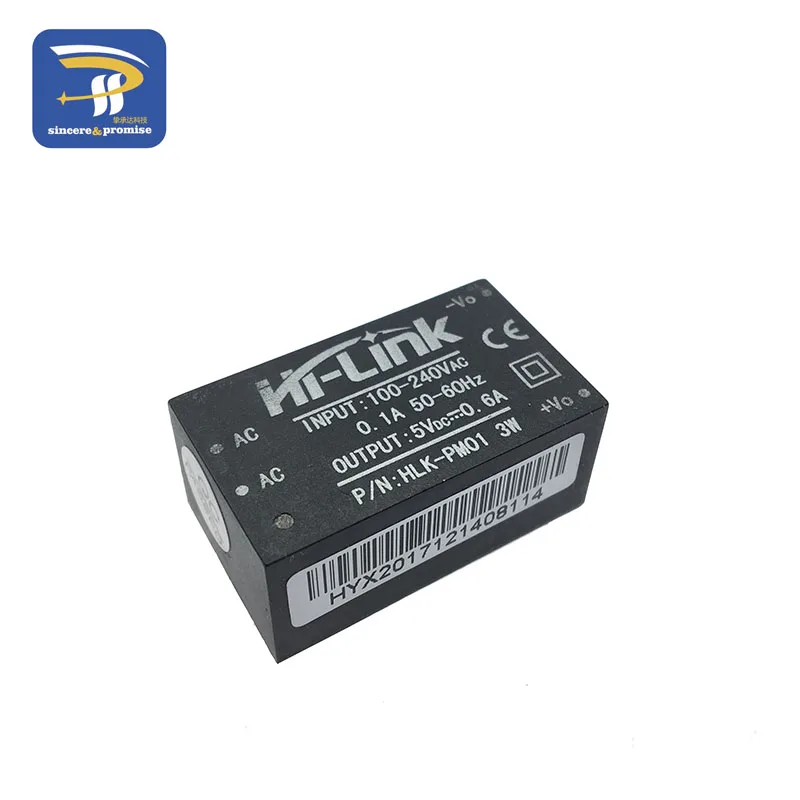

HLK-PM01 характеристики продукта: 1). Ультратонкий, миниатюрный 2). Полный вход напряжения (90 ~ 264 В переменного тока) 3). Низкая пульсация и низкий уровень шума 4). Функция защиты от короткого замыкания от перегрузки на выходе 5). Высокая эффективность и плотность мощности 6). Дизайн продукта для удовлетворения требований EMC и тестирования безопасности 7). Низкое энергопотребление, зеленая охрана окружающей среды, без потери нагрузки <0,1 Вт 8). 100% нагрузочный тест 9). Соответствует требованиям UL, CE, 2. Условия окружающей среды 1). Рабочая температура: -20- + 60 градусов Цельсия 2). Температура хранения: -40- + 80 градусов Цельсия 3). Относительная влажность: 5-95% 4). Охлаждение: Естественное охлаждение 5). Атмосферное давление: 80-106 кПа 6). Высота: ≤ 2000 м 7). Вибрация: коэффициент вибрации 10 ~ 500 Гц, 2G10min / 1 цикл, 60 мин. каждый вдоль осей X, Y, Z 3. Электрические характеристики (при испытании температуры окружающей среды) 1). Номинальное входное напряжение: 100-240 В переменного тока 2). Диапазон входного напряжения: 90-264VAc 3). Максимальный входной ток: ≤ 0,2a 4). Входное напряжение тока: ≤ 10A 5). Максимальное входное напряжение: ≤ 270VAc 6). Введите медленное начало: ≤ 50 мс 7). Входное низкое напряжение эффективность: Vin = 110 В переменного тока, полная нагрузка ≥ 69% 8). Входное Высокое напряжение эффективность: Vin = 220VAc, полная нагрузка ≥ 70% 9). Долгосрочная надежность: MTBF≥ 100000 h 10). Номинальное выходное напряжение нагрузки: + 5 ± 0,1vdc 11). Полное Номинальное выходное напряжение: + 5 ± 0,2vdc 12). Кратковременный максимальный выходной ток: ≥ 1000мА 13). Максимальный выходной ток в течение длительного времени: ≥ 600 мА 14). Регулирование напряжения: ± 0.2% 15). Регулирование нагрузки: ± 0.5% 16). Выходная пульсация и шум (mVp-p): ≤ 50 17). Амплитуда перепуска переключателя: (номинальное входное напряжение, выходная нагрузка плюс 10%) ≤ 5% VO 18). Защита от перегрузки по току: Максимальная выходная нагрузка 150-200% A

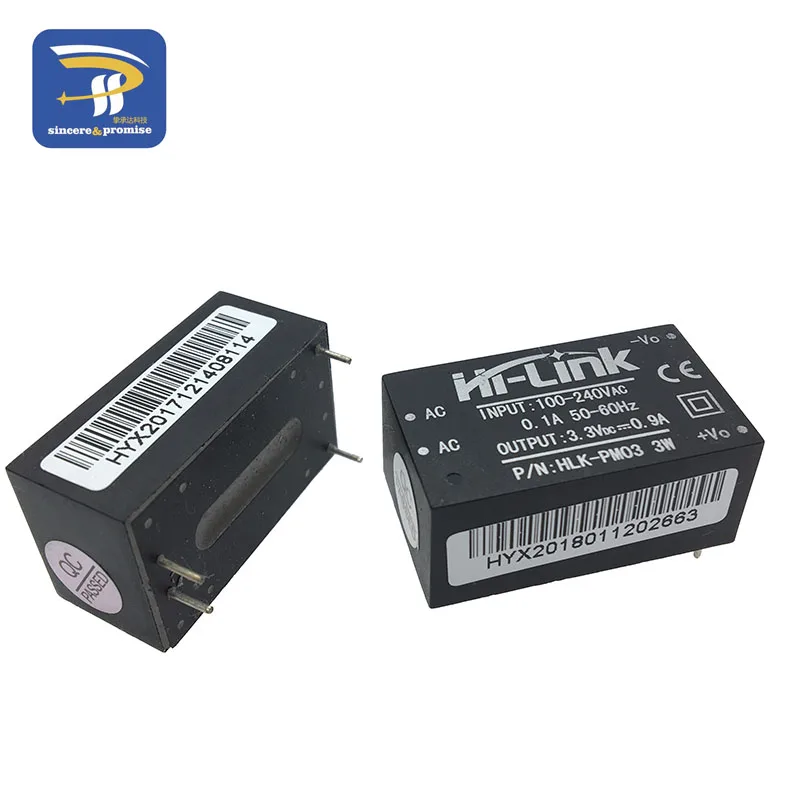

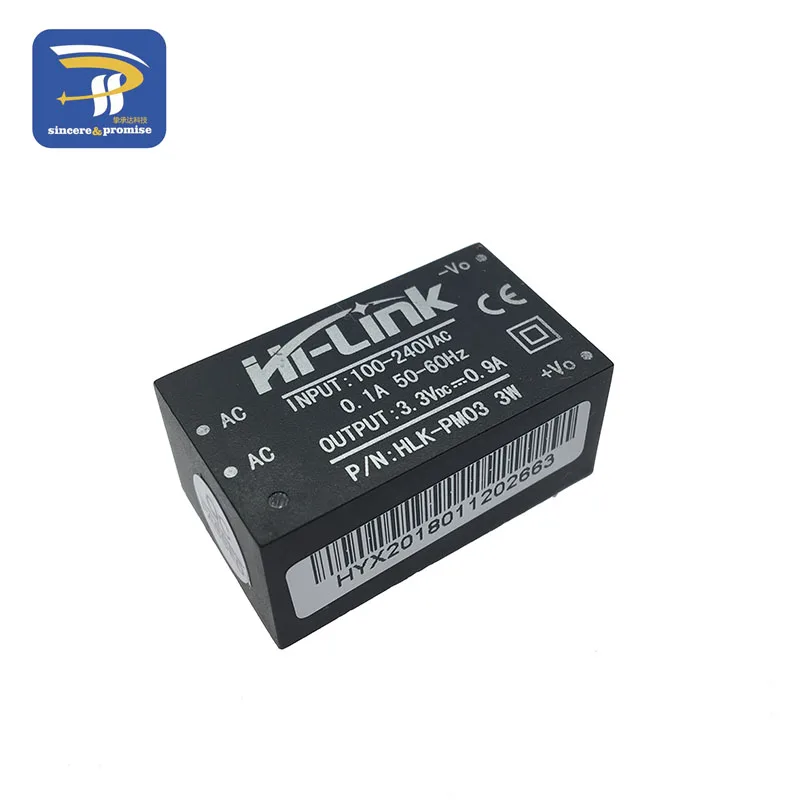

HLK-PM03:
AC-DC 220V до 3,3 Visolating переключатель источника питания модуль/понижающий модуль

1. Особенности продукта:

1. Соответствует требованиям UL, CE,

2. Ультра-тонкий, ультра-маленький

3. Все Входные напряжения (переменный ток: 90 ~ 264 в)

4. Низкая пульсация и низкий уровень шума

5. Выходная перегрузка и защита от короткого замыкания

6. Высокая эффективность, высокая плотность мощности

7. Продукт предназначен для соответствия требованиям EMC и тест безопасности

8. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт

9.100% старение и тестирование нагрузки

10.1 год гарантии perio

2. Состояние окружающей среды

Наименование товара	Технические критерии	Блок
Рабочая температура	-20-+ 60	Цельсия
Температура хранения	-40-+ 80	Цельсия
Относительная влажность	5-95	%
Способ охлаждения	Охлаждение излучением
Атмосферное давление	80-106	КПа
Высота уровня моря	≤ 2000	М
Вибрация	Коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z

3. Электрические характеристики

1. Входные характеристики (испытание при комнатной температуре 20 с).

Наименование товара	Технические критерии	Блок
Номинальное входное напряжение	100-240	Переменный ток
Диапазон входного напряжения	90-264	Переменный ток
Максимальный входной ток	≤ 0,2	A
Всплеск входного тока	≤ 10	A
Максимальное входное напряжение	≤ 270	Переменный ток
Введите медленное начало	≤ 50	MS
Эффективность входного низкого напряжения	Vin = 110 В переменного тока, выход full-load≥ 69	%
Входное Высокое напряжение эффективность	Vin = 220 В переменного тока, выход full-load≥ 70	%
Долгосрочная надежность	MTBF≥ 100000	H
Номинальное выходное напряжение нагрузки	+ 3,3 ± 0,1	VDc
Полное Номинальное выходное напряжение	+ 3,3 ± 0,2	VDc
Кратковременный максимальный выходной ток	≥ 1200	Ма
Максимальный выходной ток в течение длительного времени	≥ 1000	Ма
Регулирование напряжения	± 0,2	%
Регулирование нагрузки	± 0,5	%
Выходная пульсация и шум (MVp-p)	≤ 70 Номинальное входное напряжение, полная нагрузка. Использование полосы пропускания 20 МГц, Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены.	МВ
Переключатель амплитуды перегрева	(Номинальное входное напряжение и выходная нагрузка плюс 10%)≤ 5	% VO
Защита от перегрузки по току	150-200% от максимальной нагрузки на выходе	A
Защита от короткого замыкания на выходе	Прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания

4. Характеристики безопасности:

4,1 продукты предназначены для соответствия требованиям сертификации UL, CE.

4.2 безопасность и электромагнитная совместимость

Разработан с входом 0.5A UL сертифицированной страховки;

Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0;

Стандарты безопасности: соответствие UL1012, EN60950, UL60950

Напряжение изоляции: I / P-O / P: 2500VAC

Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25 C 70% RH

Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22)

Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ

Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению

4.3 температурный дизайн

При комнатной температуре конденсаторы этой мощности, внутренняя поверхность главного преобразователя максимальная температура не превышает 90 с;

Максимальная температура поверхности корпуса не превышает 60 с

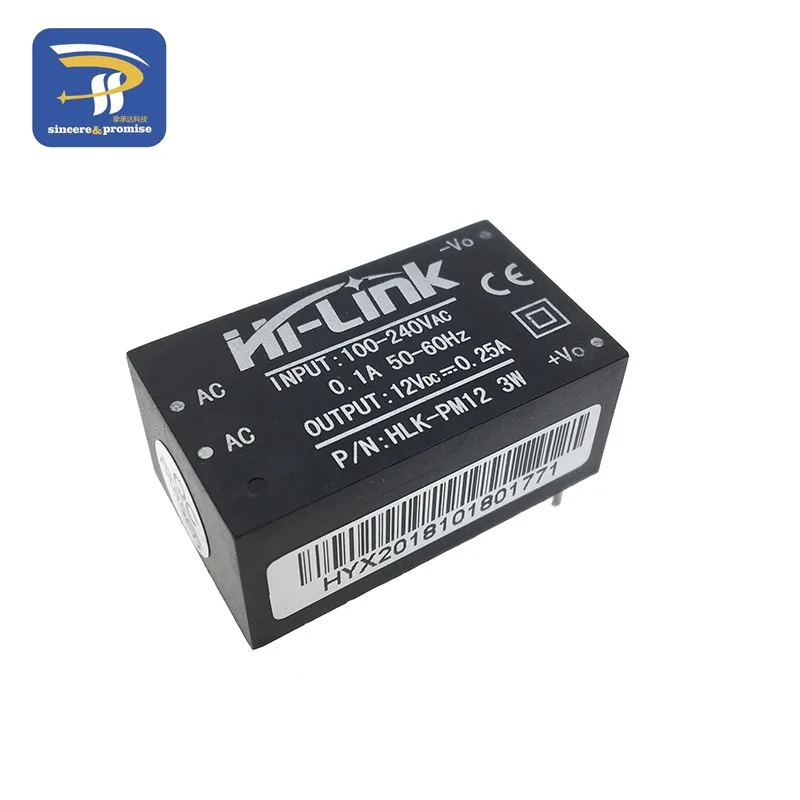

HLK-PM12 характеристики продукта:

Особенности продукта: 1. Соответствует требованиям UL, CE, 2. Ультра-тонкий, ультра-маленький 2. Все Входные напряжения (переменный ток: 90 ~ 264 в) 3. Низкая пульсация и низкий уровень шума 4. Выходная перегрузка и защита от короткого замыкания 5. Высокая эффективность, высокая плотность мощности 6. Продукт предназначен для соответствия требованиям EMC и тест безопасности 7. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт 8.100% старение и тестирование нагрузки 9.1 год гарантии perio Состояние окружающей среды Наименование товара Технические критерии единицы Рабочая температура-20-+ 60 градусов по Цельсию Температура хранения-40-+ 80 градусов по Цельсию Относительная влажность 5-95% Охлаждение путем охлаждения излучением Атмосферное давление 80-106 кПа Высота уровня моря ≤ 2000 м Вибрационный коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z Электрическая характеристика 1. Входные характеристики (испытание при комнатной температуре 20 Наименование товара Технические критерии единицы Номинальное входное напряжение 100-240 В переменного тока Диапазон входного напряжения 90-264 В переменного тока Максимальный входной ток ≤ 0,2 A Входное напряжение тока ≤ 10 A Максимальное входное напряжение ≤ 270 В переменного тока Введите медленное Пуск ≤ 50 мс Вход низкая Напряжение эффективность Vin = 110VAc Выход полный load≥ 69% Вход высокое Напряжение эффективность Vin = 220VAc выходной полный load≥ 70% Долгосрочная надежность MTBF≥ 100000 h Нагрузки от номинального выходного напряжения + 5 ± 0,1 VDc Полный Номинальное выходное напряжение + 5 ± 0,2 VDc Кратковременный максимальный выходной ток ≥ 1000 мА Максимальный выходной ток в течение длительного времени ≥ 600 мА Напряжение регулирования ± 0,2% Регулирование нагрузки ± 0,5% Выходная пульсация и шум (MVp-p) ≤ 50 Номинальное входное напряжение, полная нагрузка. Использование полосы пропускания 20 МГц, Нагрузки боковые зеркала 10 мкФ и 0,1 мкФ конденсатор с алюминиевой крышкой, для того, чтобы быть проверены. МВ Переключатель перегрузки амплитуда (номинальное входное напряжение и выходная нагрузка/ухудшение параметров плюс 10%)≤ 5% VO Защита от перегрузки по току 150-200% от максимальной нагрузки на выходе A Защита от короткого замыкания на выходе, прямое короткое замыкание на нормальном выходе, автоматическое восстановление нормальной работы после удаления короткого замыкания Характеристики безопасности: 4,1 продукты предназначены для соответствия требованиям сертификации UL, CE. 4.2 безопасность и электромагнитная совместимость Разработан с входом 0.5A UL сертифицированной страховки; Печатная плата с использованием двусторонней медной плакированной пластины, материал для уровня огнестойкости 94-V0; Стандарты безопасности: соответствие UL1012, EN60950, UL60950 Напряжение изоляции: I / P-O / P: 2500VAC Сопротивление изоляции: I / PO / P> 100M Ом/500VDC 25C 70% RH Проводимость и излучение: Соответствует EN55011, EN55022 (CISPR22) Электростатический Разряд: IEC / EN 61000-4-2 уровень 4 8кв/15кВ Радиочастотный радиационный иммунитет: IEC / EN 61000-4-3 см. Примечание по применению 4.3 температурный дизайн При комнатной температуре конденсаторы этой мощности, внутренняя поверхность главного преобразователя максимальная температура не превышает 90 с; Максимальная температура поверхности корпуса не превышает 60C
