Для многоканального модуля AD9959 DDS STM32TFT цветной сенсорный экран управления

Для многоканального модуля AD9959 DDS STM32TFT цветной сенсорный экран управления

Модуль разработки цветов AD9959 DDS

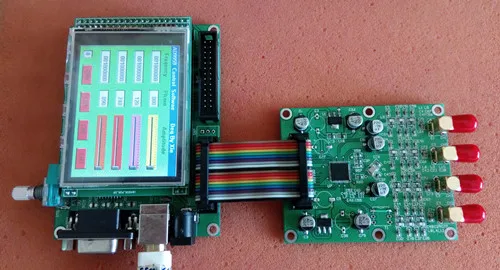

Посылка: модуль AD9959 (простая версия, без усилителя) + цветной модуль STM32

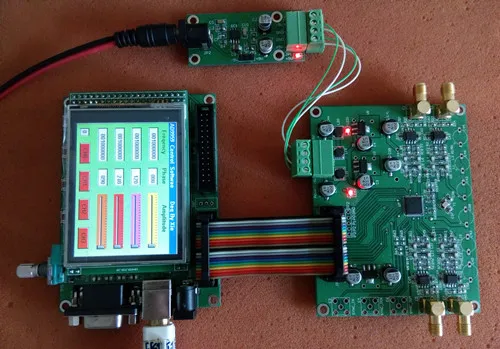

Посылка 2: модуль AD9959 (версия усилителя, максимальная выходная частота 200 МГц) + цветной модуль STM32 129,44 $

Характеристики модуля:

1. Цветной экран AD9959Модуль построен старшими инженерами. Печатная плата красива по внешнему виду, разумна по макету и дизайну, и изысканна в материалах;

2.Плата разработки использует высокоскоростной 32 бит STM32F103 чип управления;

3,Поддержка кнопки и роторного кодировщика для управления частотой, амплитудой и фазой;

4. Плата разработки может напрямую использовать источник питания USB, прост в использовании;

5 AD9959 функция чипа Введение:

• 4 синхронизированных канала DDS 500 MSPS
• Независимая частота/фаза/амплитудный контроль междуКаналы
• Подходящие задержки для изменения частоты/фазы/амплитуды
• Отличная Изоляция канала к каналу (>65 дБ)
• Возможность подметания линейной частоты/фазы/амплитуды
• До 16 уровней частоты/фазы/амплитудной модуляции(Штифт-выбор)
• 4 встроенный 10-bit цифро-аналоговый преобразователь (цап)
• Индивидуально программируемый DAC полноразмерные Токи
• 0,12 Гц или лучше настройки частоты разрешение
• 14-bit фазы офсетная печать Разрешение
• 10-битная амплитуда выходного сигнала удаление зубного камня разрешение
• Интерфейс последовательного ввода/вывода (SPI) с увеличенной пропускной способностью данных
• Программное обеспечение/аппаратное управление отключением питания
• Двойная поставка (1,8 V DDS core/3,3 V serial I/O)
• Синхронизация нескольких устройств
• Выбор 4 x до 20 x REFCLK мультипликатор (PLL)

Для получения дополнительных чипов см. Таблицу данных ad9910.

ДваМодуль измеренной формы волны:

Три. Применение модулей:

1. Локальный осциллятор;

2. Испытательное оборудование;

3. Синхронные часы и Высокочастотный источник сигнала;

4. Модуль обучения AD9959;

4. Параметры производительности модуля:

1. Управление через USB (блок питания 5 В), AD9958/AD9959 модуль использует источник питания + -5 В, и обратите внимание: поскольку нагрузка на положительную и отрицательную сторону несбалансирована, источник питания переключателя питания не может быть использован, что может привести к слишком высокому отрицательному напряжению терминала.

2. Использование высокоскоростного транспорта и выхода муфты, соответствие сопротивления, а затем фильтр 200 м;

3. Выход частоты 0-200m, 0,12 Гц разрешение;

4. Выход амплитуда 0-2vpp 1 м высокое сопротивление, 0-1VPP 50,

Диапазон плоский: 0-100 м 0,4 дБ

100 м-150 м 1 дБ плоскостность

Амплитуда может быть скорректирована программным обеспечением верхнего компьютера 1024.

5. Независимая фазовая регулировка, 0,022 градусов точное фазовое разрешение, может реализовывать IQ и другие сигналы.

V. Комплект:

1. AD9959 модуль 1 блок

2. Макетная плата TFT экрана 1 блок

3. Один USB кабель

4. Линия 1

5. Предоставить STM32 проектную программу (GUI is Library) (программы могут быть обновлены немного, но наша электронная почта не обновляется каждый раз, поэтому программы не обязательно являются последней версией) принцип диаграммы (PDF) + другие данные + техническая поддержка;
