JYETech оригинальный DSO150 DSO Shell цифровой Ручной осциллограф (в сборе) с последней

---

  DSO оболочка последняя прошивка 113-15001-120 Последняя прошивкаДобавленНовая особенностьВыходная серийная форма сигнала ДанныеЧерез J5 как текст. Данные могут храниться как CSV файл и отображаться на ПК с помощью программного обеспечения, как EXCEL или Gnuplot.

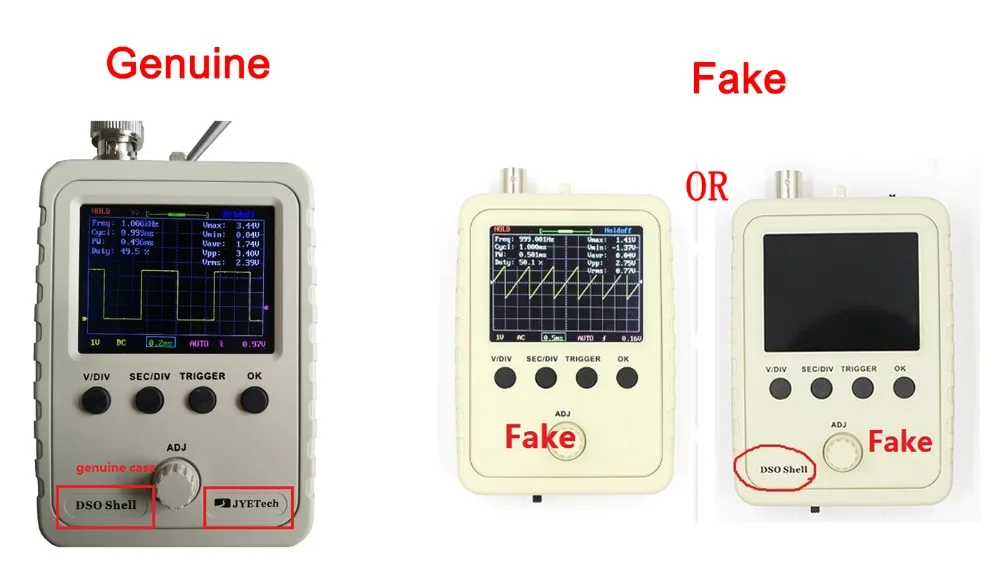

Пластиковый чехол различия между поддельным и подлинным

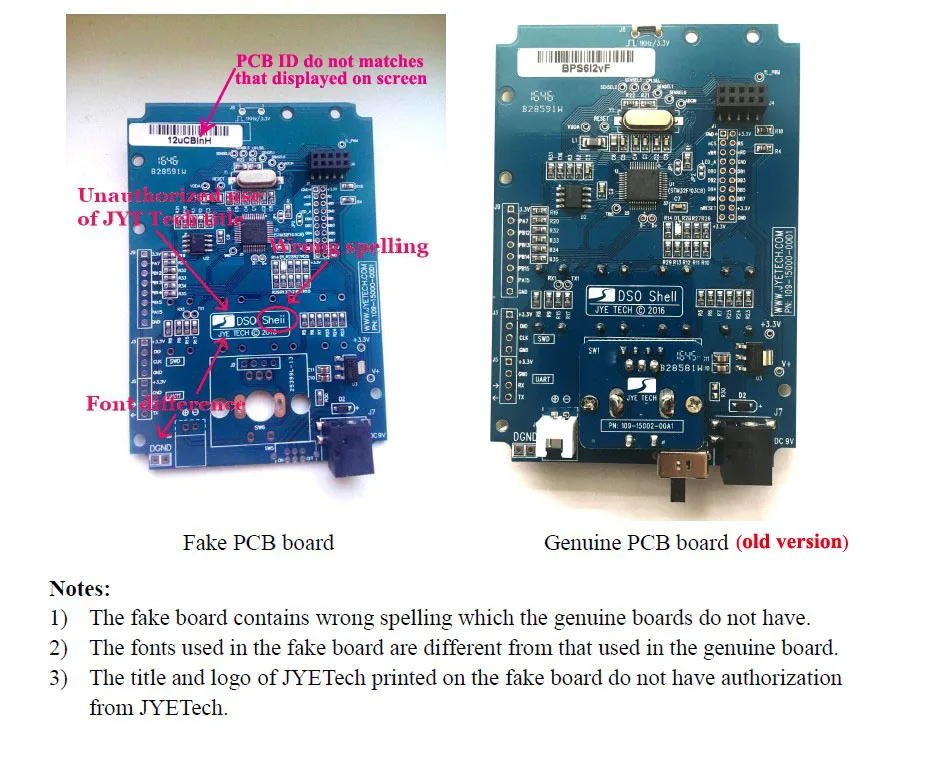

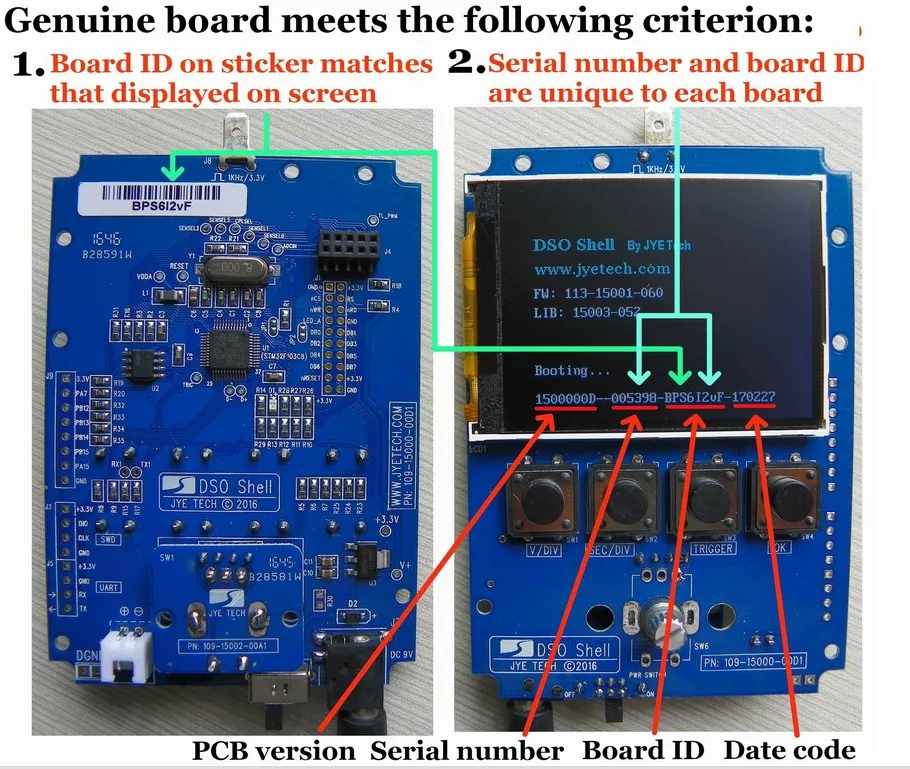

Основные различия между поддельными и настоящими





Заявление 1:



JYETech Является зарегистрированным товарным знаком США с Reg. No 5474019



Заявление 2:

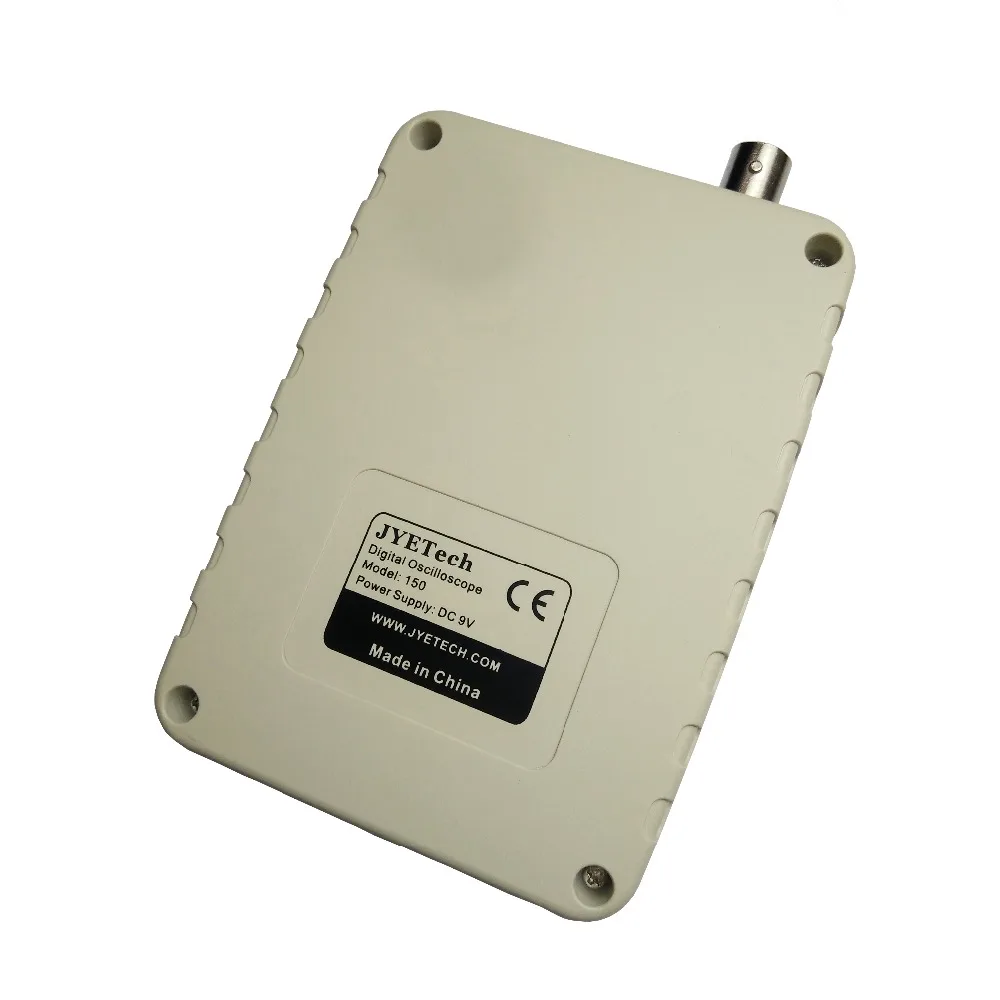

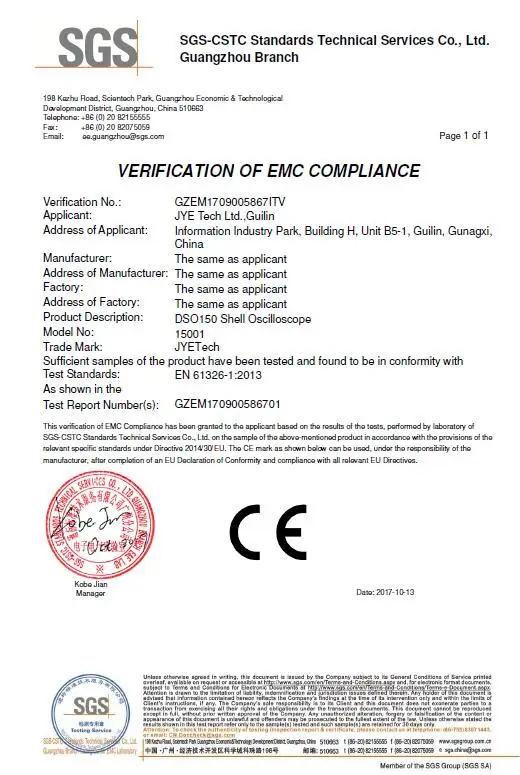

Сертификат CE







Описание продукта

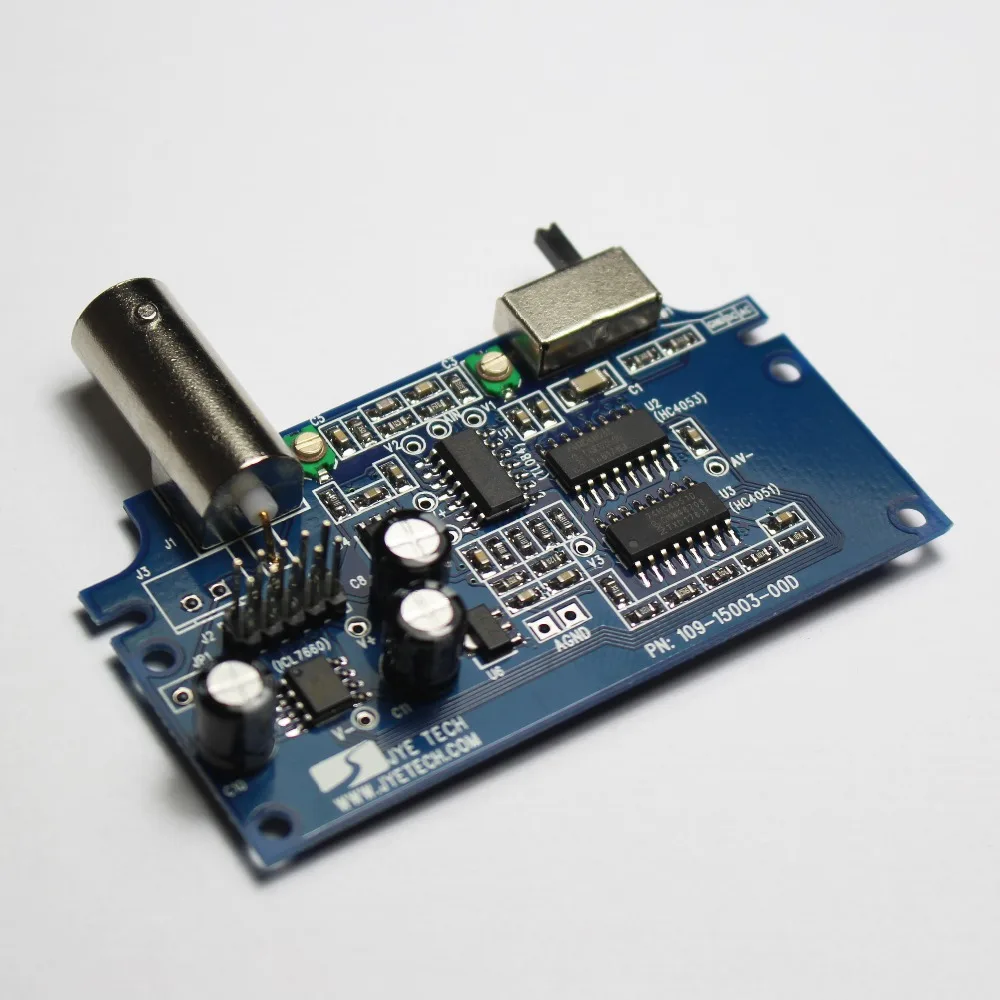

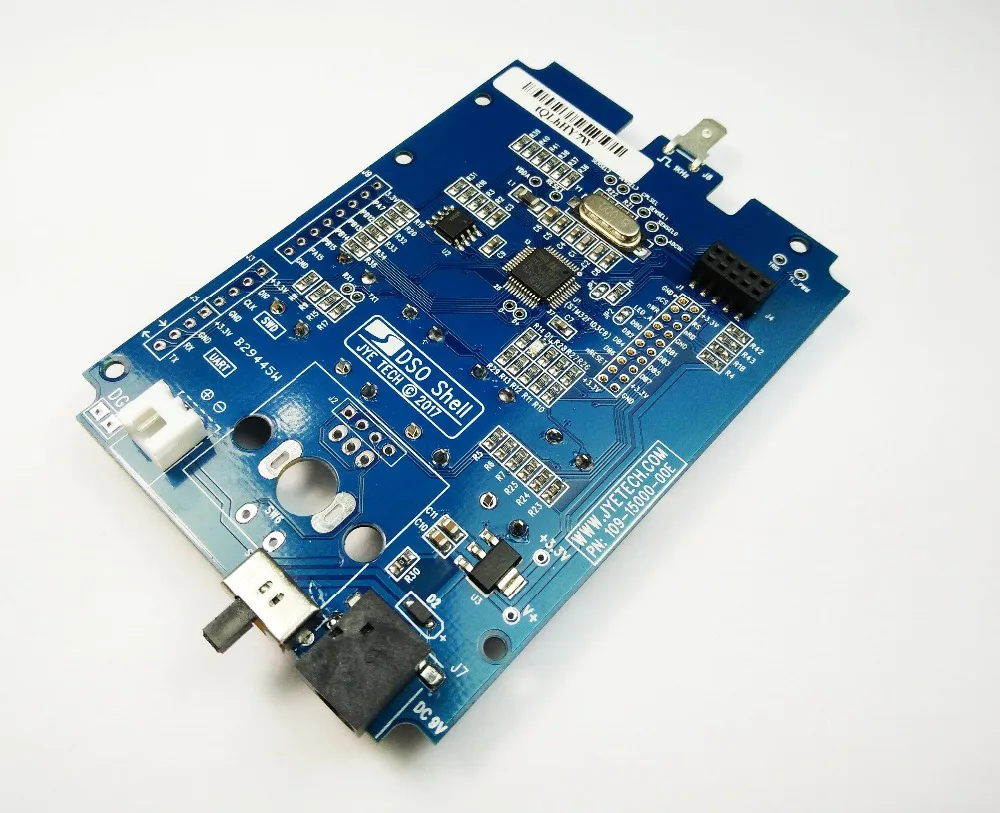

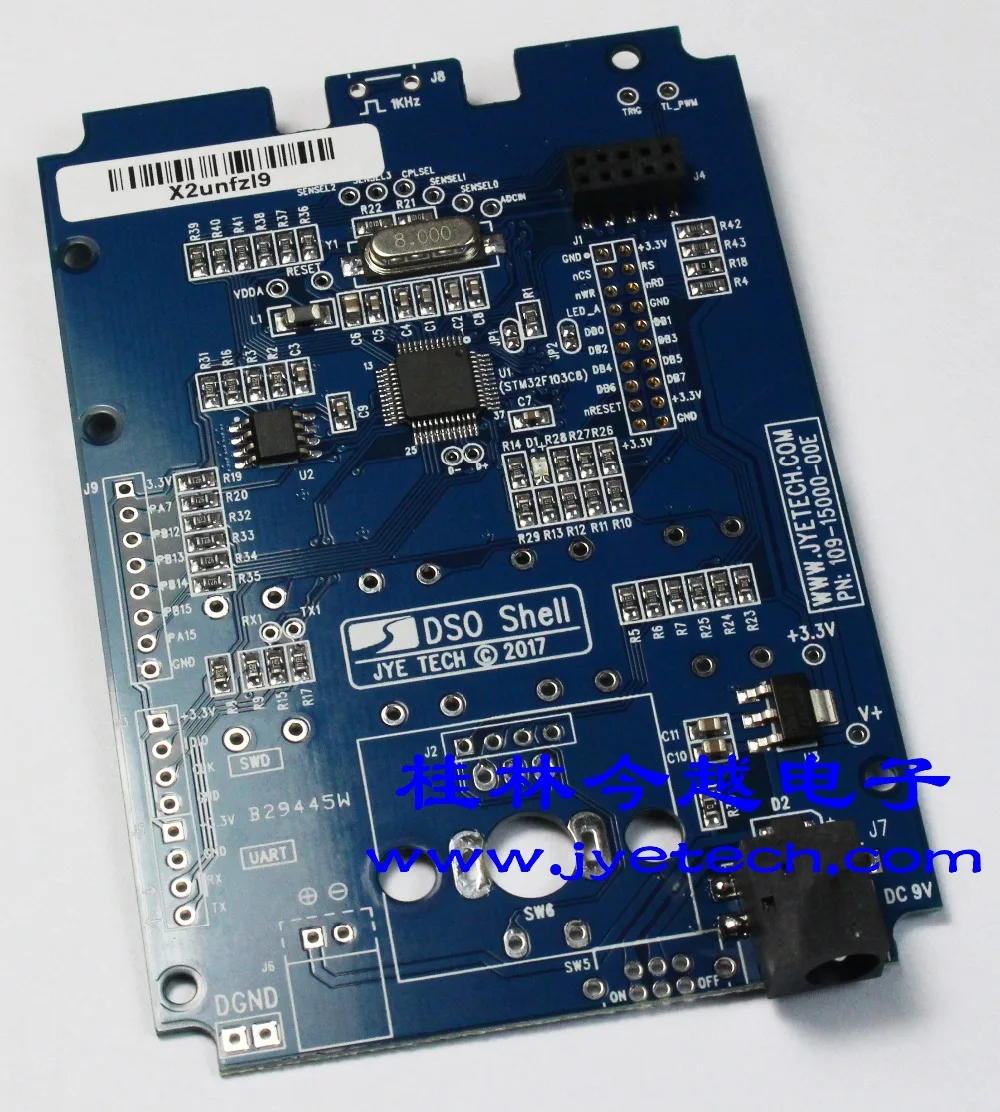

1.DSO Shell имеет похожую ленту DSO138, но содержит значительные улучшения в конструкции, механике и эксплуатации. дисплей и MCU теперь установлены на той же плате (материнская плата), чтобы избежать использования межбортовых пин-заголовков. Отзывы от DSO138 usres показали, что пайка на штыревых головках часто является проблемной для многих начинающих. Аналоговый канал помещается на отдельную плату, которая содержит большинство пользовательских деталей для установки. Это обеспечивает лучшее разделение между аналоговыми и цифровыми схемами. Без аналоговой части материнская плата на самом деле является общей контрольной платой, которая может использоваться во многих других приложениях. Материнская плата полностью установлена (за исключением нескольких сквозных компонентов) и протестирована фабрикой перед упаковкой.   2.Корпус DSO поставляется с полным корпусом. Передняя панель и верхние/нижние кронштейны гибки для легкой модификации пользователя.   3.Был добавлен роторный кодер. Это делает настройку параметров намного быстрее и проще.   4.Чувствительность корпуса DSO была расширена в обоих направлениях и выше и шире, чем DSO138. Он достигает 5 мВ/див --- 20 В/див, в то время как DSO138 составляет всего 10 мВ/див --- 5 В/див.         Спецификация Вертикальный Количество каналов: 1 Аналоговая полоса пропускания: 0-200 кГц Чувствительность: 5мв/див-20В/Див Ошибка чувствительности: <5% Разрешение: 12 бит Входное сопротивление: 1 м ом Максимальное входное напряжение: 50Vpk Муфта: DC, AC, GND Горизонтальный Максимальная частота дискретизации в реальном времени: 1 Msps Часовая база: 10us/Div-500 s/Div Длина записи: 1024 Триггер Режимы запуска: автоматический, нормальный, одиночный Типы триггеров: подъем/падение края Положение триггера: 1/2 фиксированного размера буфера Дисплей 2,4-дюймовый цветной TFT LCD с разрешением 320x240 Источник питания 9 В постоянного тока (8-10 В приемлемо) Ток подачи: 120 мА @ 9 В Физический Размер: 115 мм X 75 мм X 22 мм Вес: 100 г (не включая кабели и источник питания) Упаковка 1 * корпус DSO осциллограф 1 * стандартный зонд BNC 1 * Руководство пользователя (на английском языке) Техническая поддержка:Www.jyetech.com/forum Фотографии продукта
