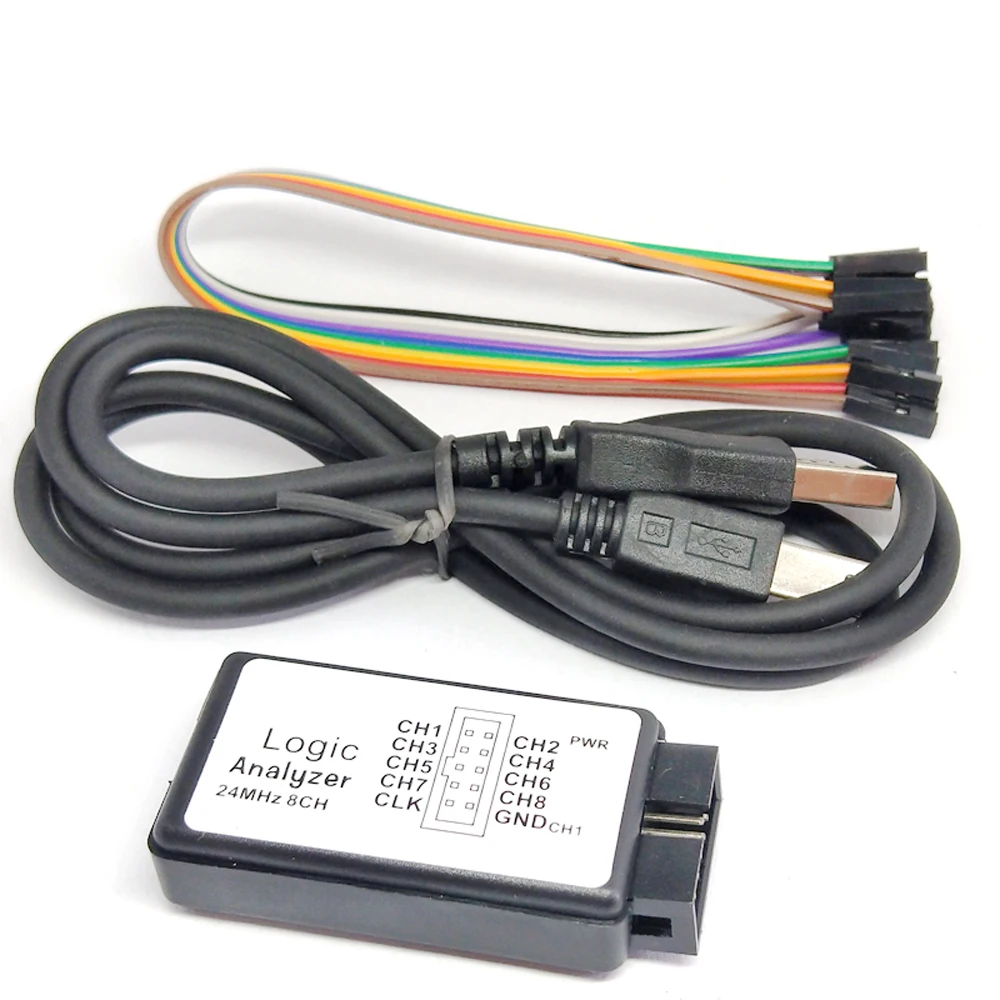

USB логический анализатор 24 МГц 8 каналов м/секунды отладчик для логического
601,51 руб.

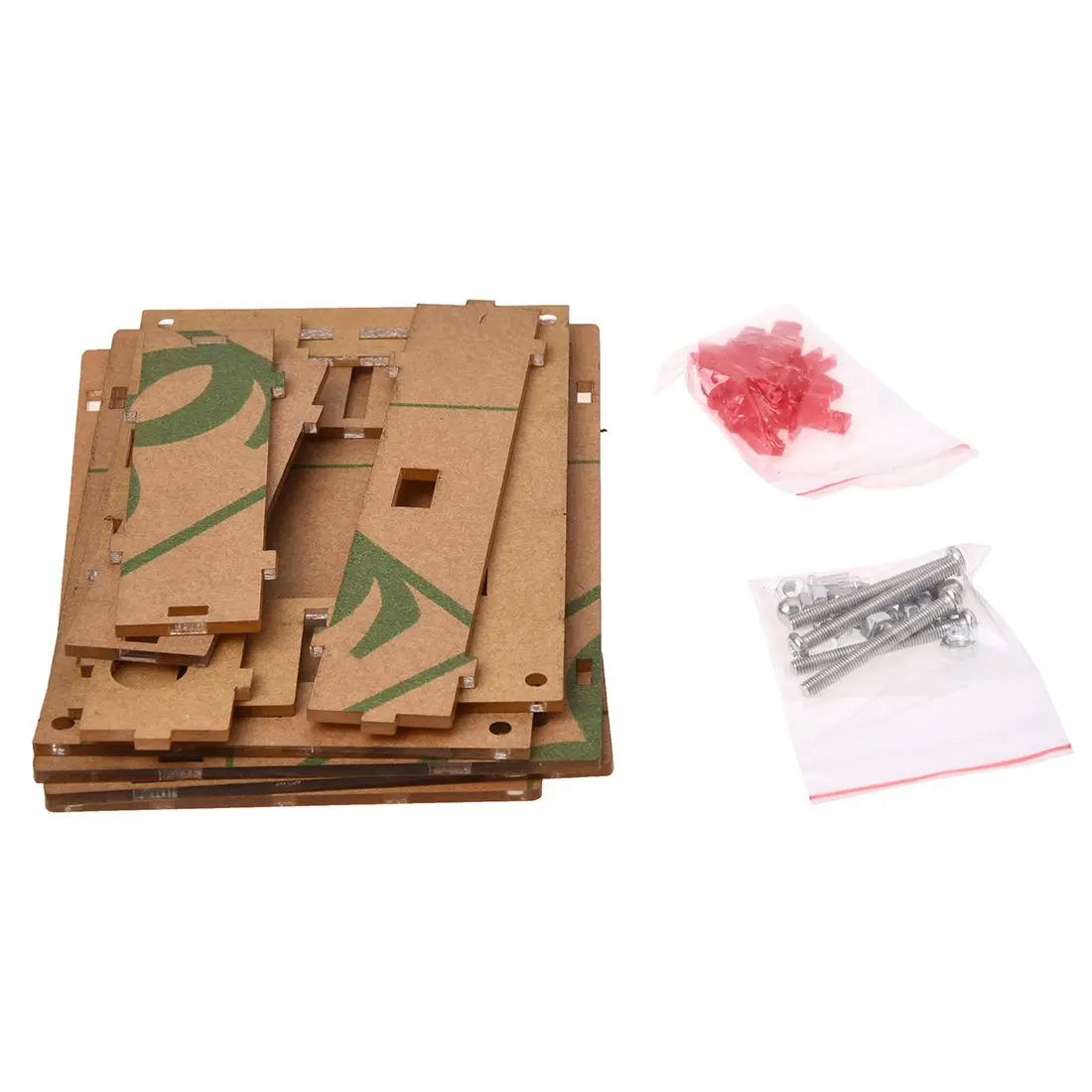

Новый прозрачный акриловый чехол корпус для DSO138 2 4 "цифровой осциллограф
628,92 руб.

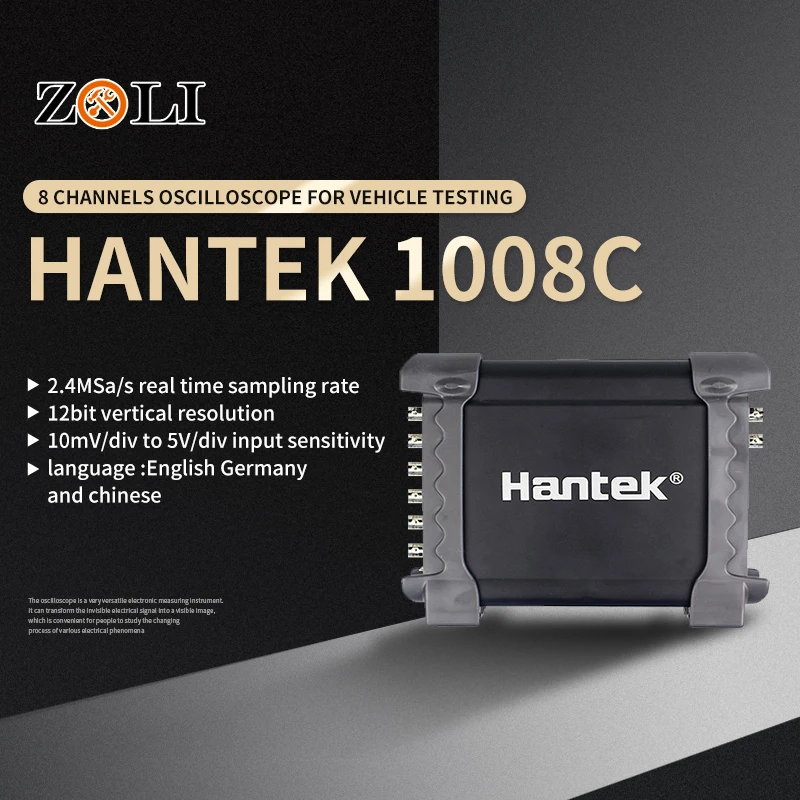

Портативный USB осциллограф hantek 1008C с цифровым хранением 8 канальный
6 363,77 - 7 278,21 руб.
P4100 Универсальный 100:1 высоковольтный зонд для осциллографов Rigol Atten Owon Siglent
1 053,78 руб.
DIY Kit Осциллограф портативный TFT Мини цифровой осциллограф сенсорный экран USB
304,56 руб.
Micsig Цифровой Планшеты осциллограф 100 мГц 2CH Ручной портативный автомобильной
34 914,71 руб.

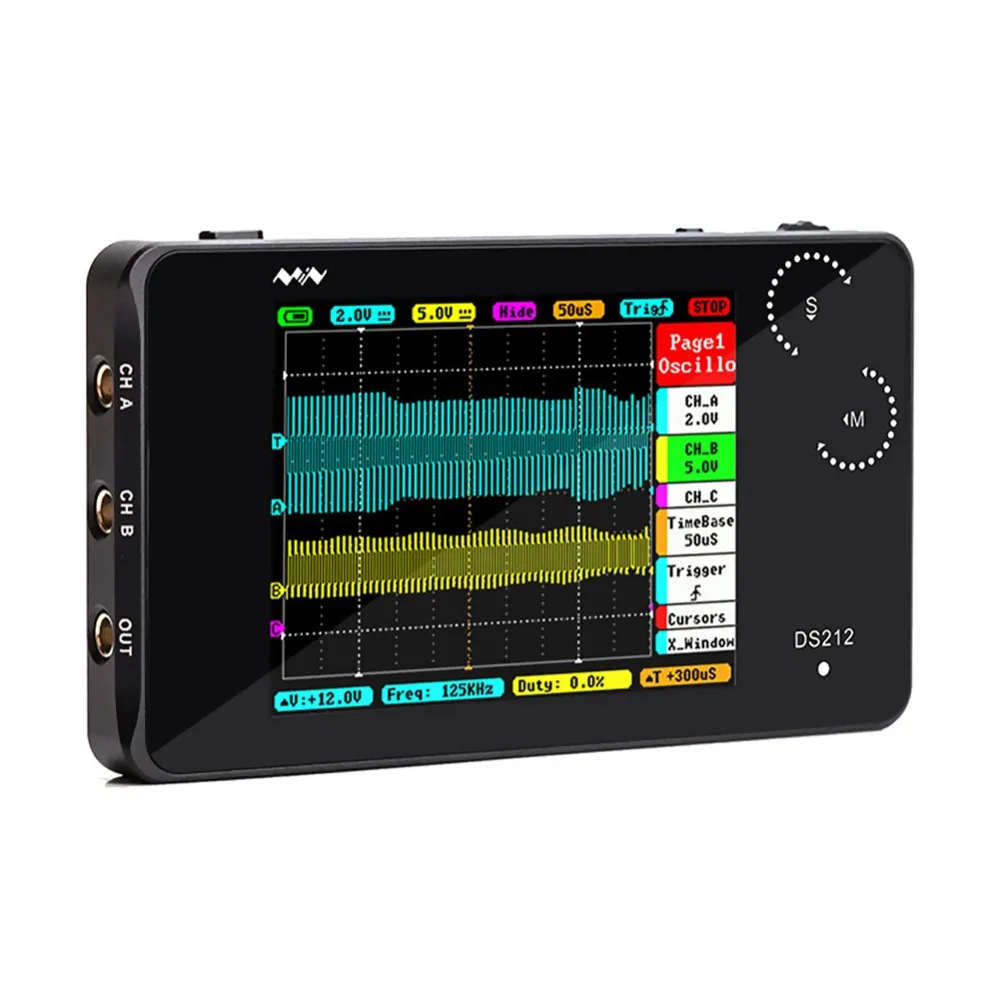

Цифровой Осциллограф портативный мультиметр генератор сигналов USB 2 канала ЖК
7 411,46 руб.
Характеристики

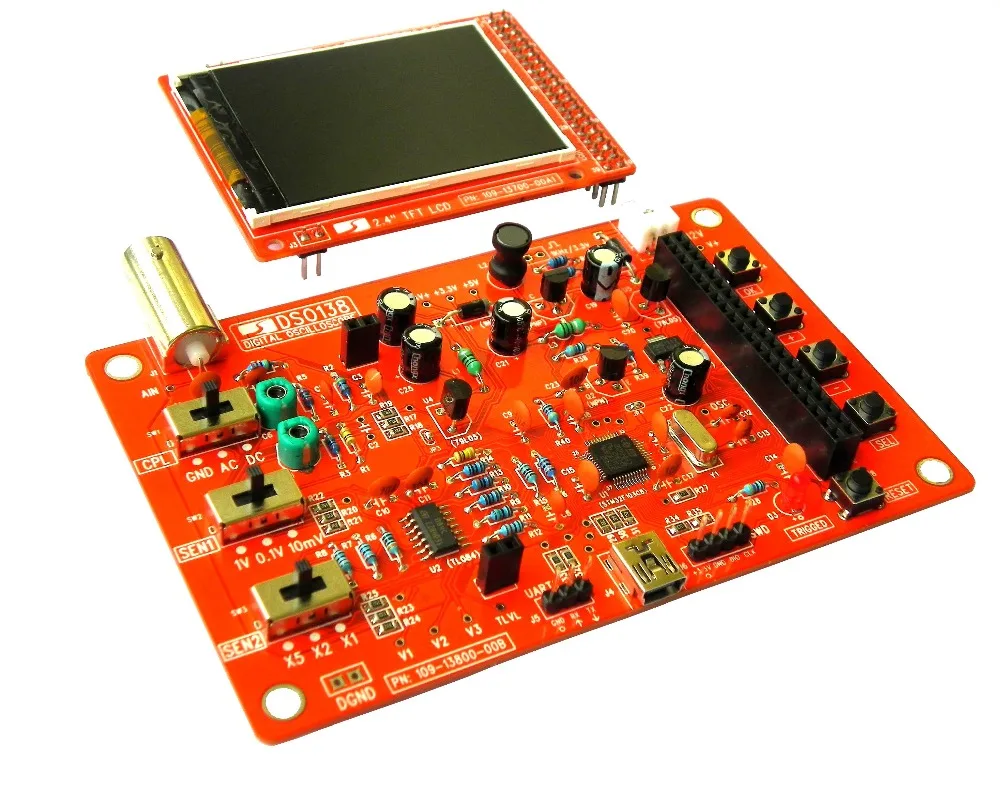

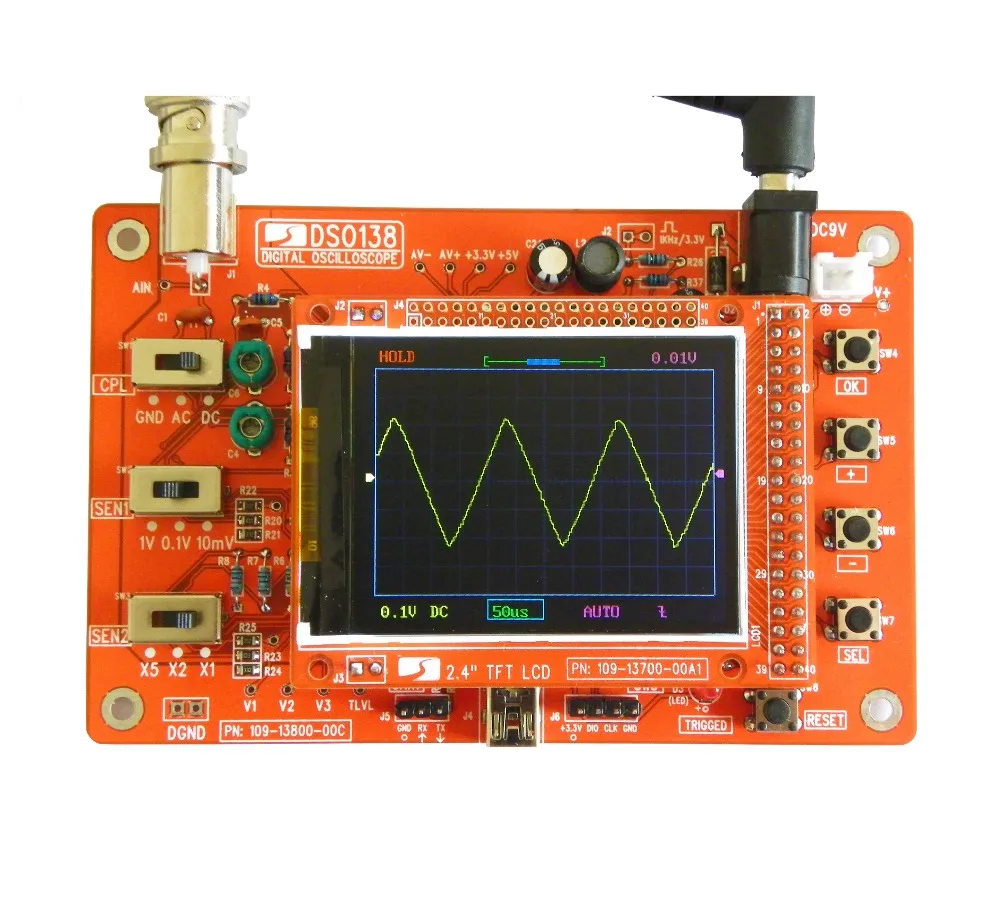

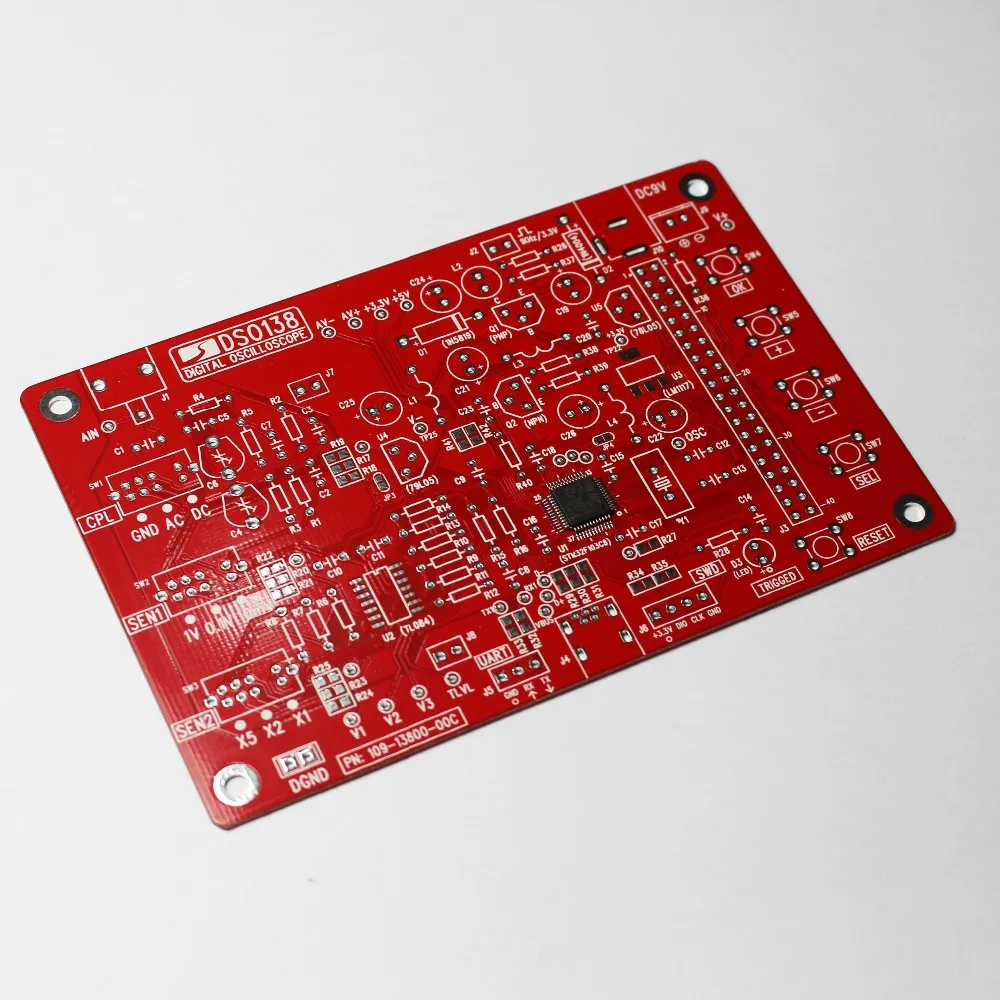

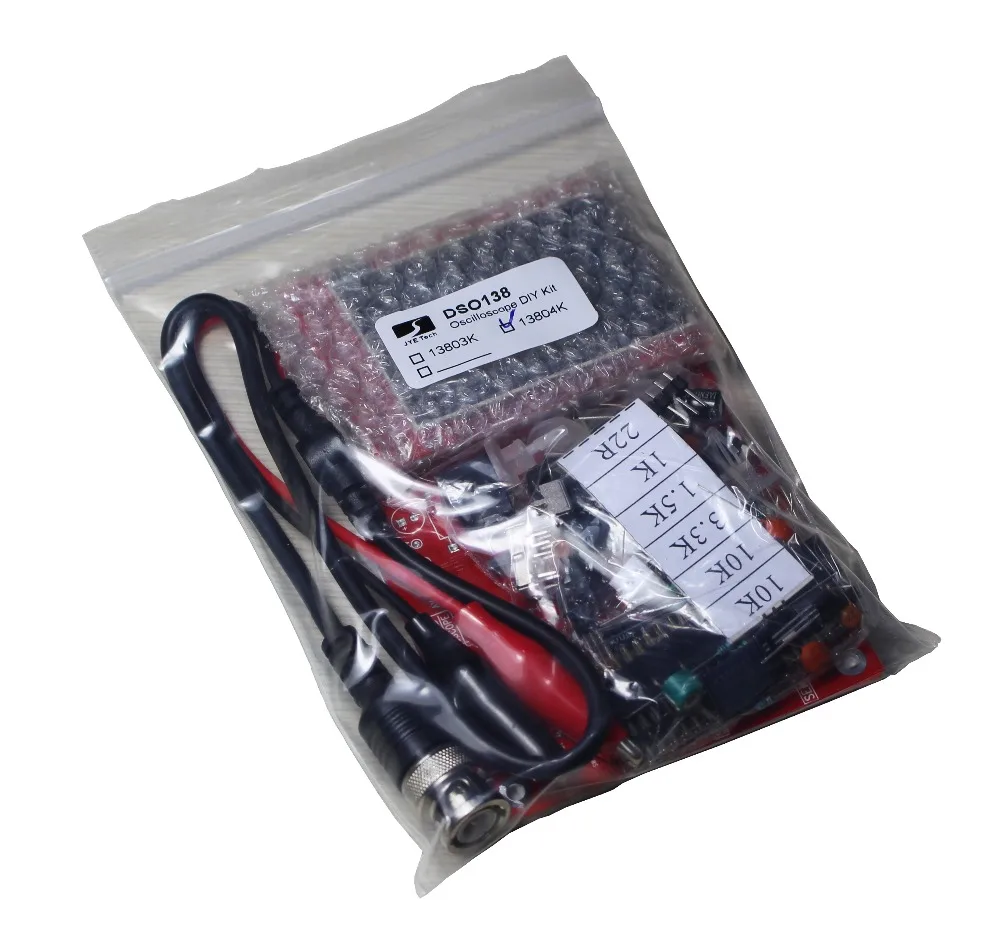

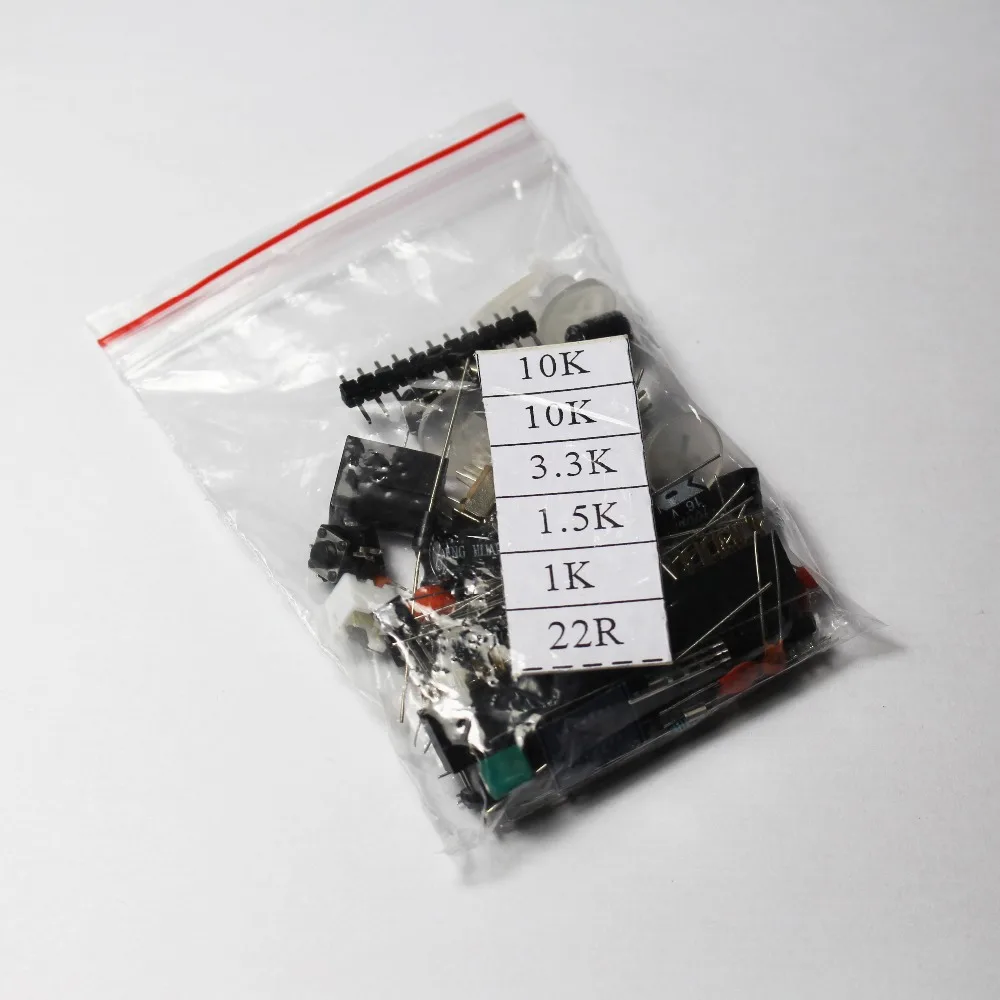

JYETech подлинный DSO138 2 4 TFT карманный осциллограф DIY Kit SMD запчасти не спаянные для
История изменения цены
*Текущая стоимость 2 436,48 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-29-2026 | 2899.0 руб. | 3044.68 руб. | 2971.5 руб. |
| Mar-01-2026 | 2874.47 руб. | 3018.3 руб. | 2946 руб. |
| Jan-29-2026 | 2412.26 руб. | 2533.82 руб. | 2472.5 руб. |
| Dec-29-2025 | 2826.50 руб. | 2967.14 руб. | 2896.5 руб. |
| Nov-29-2025 | 2460.34 руб. | 2583.47 руб. | 2521.5 руб. |
| Oct-29-2025 | 2777.97 руб. | 2916.17 руб. | 2846.5 руб. |
| Sep-29-2025 | 2753.65 руб. | 2891.94 руб. | 2822 руб. |
| Aug-29-2025 | 2728.17 руб. | 2864.17 руб. | 2796 руб. |
| Jul-29-2025 | 2704.95 руб. | 2839.62 руб. | 2771.5 руб. |
Описание товара
Ведомость 1:
JYETech Является торговой маркой США с Reg.No 5474019
Ведомость 2:
Примечание:
Наборы DSO138 продаются в двух режимах. Один из них со всеми частями SMD, предварительно припаянными (PN: 13803K). Другой-только основной IC (MCU), предварительно припаянный (PN: 13804K). Последний также служит тренировочным комплектом SMD для пайки. Для обеих настроек MCU был предварительно запрограммирован, и не требуется повторное программирование.
Важно:
Для модели 13804K рекомендуется сначала установить все SMD детали, а затем детали с сквозным отверстием. В противном случае, установленные запасные части с отверстиями будут мешать пайке SMD.
О DSO138
DSO138 был разработан как учебный комплект осциллографа. Он содержит только базовые функции осциллографа, не требующие фантазии. Простота конструкции и легкость в сборке/эксплуатации являются одними из основных целей дизайна. Для этого DSO138 использует в основном детали с отверстиями. The heart of DSO138 представляет собой Cortex-M3 процессор ARM (STM32F103C8) от ST. Он использует 2,4-дюймовый TFT ЖК-дисплей (320X240 dotmatrix, 262 тыс. цветов) в качестве дисплея элемент и отображает приятный и четкий сигналов. Подробные инструкции по сборке представлены в комбинации с руководством по диагностике и схемой. Также доступны исходные коды, чтобы пользователь мог добавить свои функции.
DSO138 частично под открытым небом получены. Это откроет возможность для пользователей, чтобы добавить различные функции или разработать новые приложения на оборудование.
Наборы DSO138 продаются в двух режимах. Один из них со всеми частями SMD, предварительно припаянными (PN: 13803K). Другой-только основной IC (MCU), предварительно припаянный (PN: 13804K). Последний также служит тренировочным комплектом SMD для пайки. Для обеих настроек MCU был предварительно запрограммирован, и не требуется повторное программирование.
Основные характеристики
Аналоговая полоса пропускания: 0 - 200 кГц
Частота дискретизации: макс. 1 мс/с
Чувствительность: 10 мВ/див-5 В/Див
Ошибка чувствительности: < 5%
Вертикальное разрешение: 12 бит
Timebase: 10us/Div - 500s/Div
Длина записи: 1024 точек
Встроенный 1 кГц/3,3 V тестовый сигнал
Доступна функция фиксации формы волны
Форма сигнала сохранения/запоминания
Для работы DSO138. необходим источник питания постоянного тока 9 В. Блок питания в комплект не входит. Рекомендуется использовать 5V-to-9V повышающий преобразовательJYE140Питание DSO138 от аккумулятора или USB. (Видеть JYE140 ссылка)
Документы и прошивки Руководство пользователя Сборочный чертеж Руководство по монтажу компонентов поверхностного монтажа SMD части списка Прошивок Исходные коды [Основная версия] DSO138 библиотеки Как Применение в DSO138 библиотеки Схема ЖК-платы Как модернизировать прошивку для DSO138(Все документы, пожалуйста, посетите (Http://www.jyetech.com/Products/LcdScope/e138.php)
Техническая поддержка:Www.jyetech.com/forum
Параметры

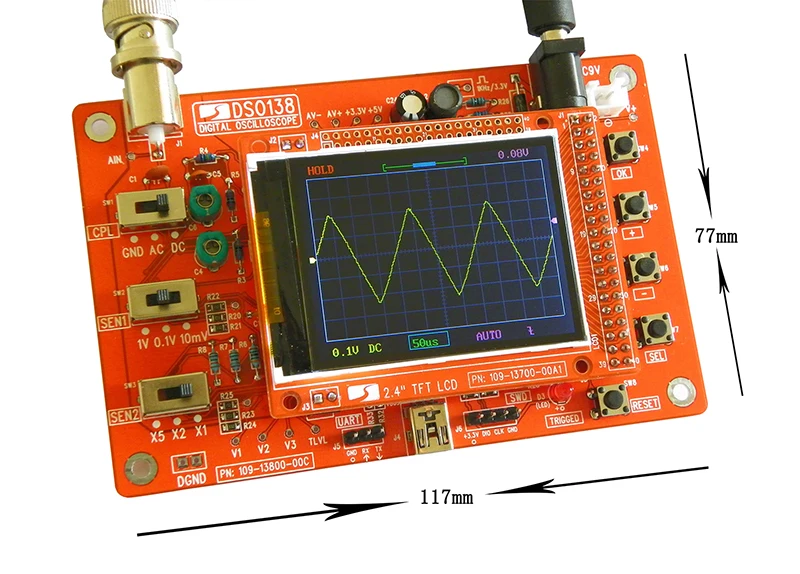

Вертикальный Количество каналов: 1 Аналоговая полоса пропускания: 0 - 200 кГц Чувствительность: 10 мВ/див-5 В/Див Ошибка чувствительности: < 5% Разрешение: 12 бит Входное сопротивление: 1 м ом Максимальное входное напряжение: 50 в ПК Муфта: постоянный ток, переменный ток, GND По горизонтали Максимальная частота дискретизации в реальном времени: 1 мс/с Timebase: 10us/Div - 500s/Div Длина записи: 1024 Триггер Режимы запуска: автоматический, нормальный, одиночный Тип триггера: поднимающийся/опускающийся край Положение триггера: 1/2 фиксированного размера буфер Дисплей 2,4-дюймовый цветной TFT ЖК-дисплей с 320x240 Разрешение Питание 9 в пост. Тока (допускается 8 - 12 В) Ток поставки: 120 мА Физический Размеры: 117 мм X 76 мм X 15 мм Вес: 70 г (без кабелей)
