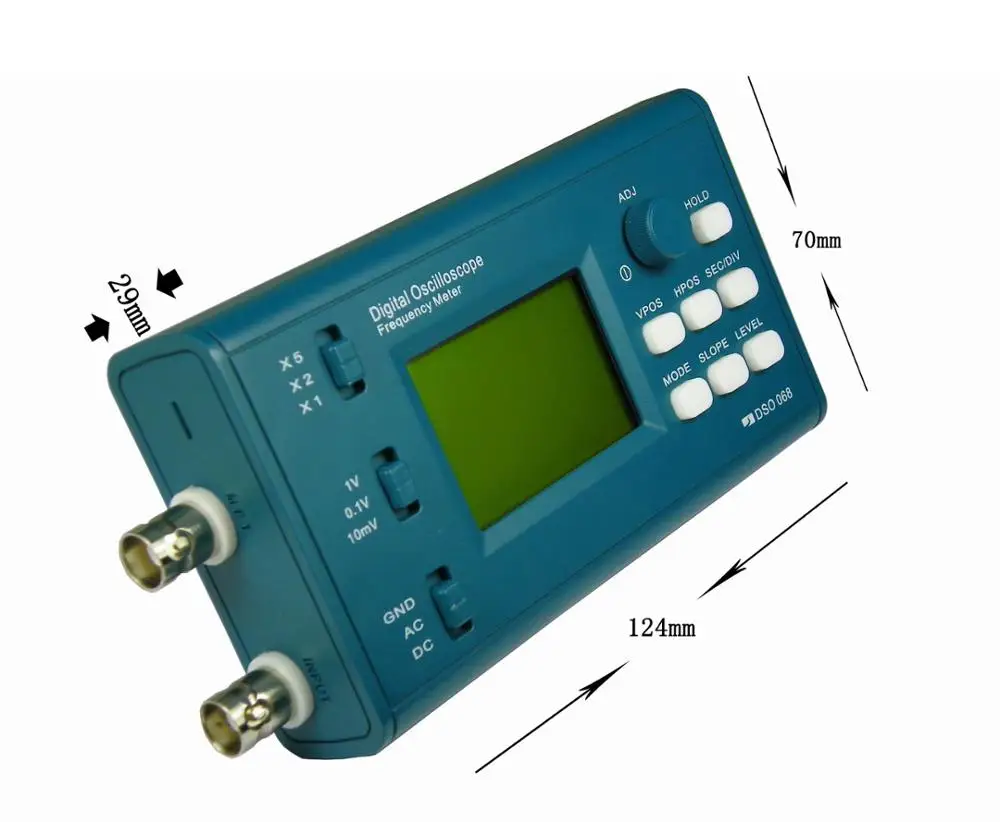

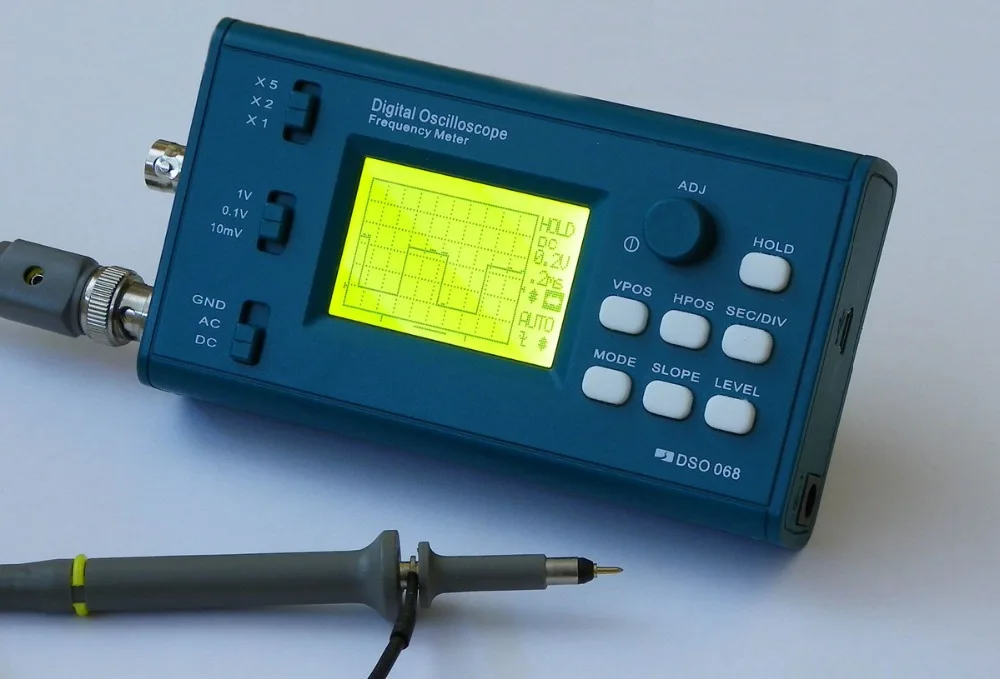

Цифровой осциллограф JYETech DSO068 с ЖК дисплеем комплект сделай сам измеритель

Цифровой осциллограф JYETech DSO068 с ЖК дисплеем комплект сделай сам измеритель

Tech Поддержка форум:Www.jyetech.com/forum     Особенности   DSO 068 DIY kit использует компоненты сквозного отверстия как можно больше. Это делает объем уникальным среди сверстников. Благодаря компонентам с сквозными отверстиями Комплект снимает требования к навыкам сборки и в то же время обеспечивает более глубокое вовлечение пользователя. Самое главное, это дает пользователям свободу тестировать, модифицировать, экспериментировать и даже проектировать свои собственные проекты. И это значит больше удовольствия!   Более того, DSO 068-это не просто набор для тренировок, но и практичный инструмент для повседневного использования. Он был разработан на базе набора DSO 062 и включает в себя множество усовершенствований в оборудовании и прошивке. Основные улучшения включают в себя: 1.Более высокая чувствительность (10 мВ/див против 100 мВ/див) 2.Более широкая аналоговая полоса пропускания (3 МГц против 1 МГц) 3.Большой буфер захвата (1024 точек против 256 точек) 4.Переменное положение триггера (1% - 100%) с индикатором 5.Генератор тестового сигнала с переменной частотой и амплитудой 6.Подключение через USB 7.Загрузка собранных необработанных данных в CSV файл [Пример] 8.Работать как USB сфера (с jyeLab) и регистратор данных (8 каналов, Доставка в течение 10-бит) 9.Более высокая чувствительность (0.2Vpp против 3Vpp) встроенный счетчик частоты 10.Батарея/питаемые через USB порт 11.Полностью enclosured     Этот комплект особенно подходит для образовательных целей. Это отличный инструмент для студентов колледжа.           Содержание Комплект DSO 068 состоит из следующих основных частей: (1) Основная печатная плата с предварительно паянной ICs и несколькими частями SMD. Плата предварительно протестирована и MCUs на плате предварительно запрограммированы. (1 ) 128X64 Графический матричный ЖК-модуль. (1) плата преобразователя повышенного напряжения (JYE116). Это повышает напряжение батареи до 5 В от 2 В. (1) плата инвертора напряжения (JYE120). Генерирует-5 в форму + 5 В с токовой мощностью до 200 мА. (1) плата включения/выключения (JYE117). Это выключатель питания инструмента. [опционально] (1) литий-ионная плата зарядного устройства (JYE118). В комплект входит питание от USB/аккумулятора. [опционально] (1) плата конвертера USB-Uart (JYE119). Это связывает область действия с хостом USB. [опционально] (1) Профессиональный зонд 20 МГц с возможностью выбора ослабления 1X/10X. (1) набор корпусов, включая подставку, колпачки и т. Д. Все компоненты сквозного отверстия, механические детали и аксессуары. Примечание:Аккумулятор не входит в стандартную конфигурацию продукта и необходимо приобретать отдельно. Доставка, содержащая аккумулятор, может повлекать за собой более высокую стоимость доставки и более длительную задержку из-за ограничений экспедиторов. Исходные коды прошивки студенческой версии также предоставляются для загрузки. Они упрощены из полной версии, чтобы помочь пользователям понять, как работает осциллограф. DSO068 тест Параметры Вертикальный Количество каналов: 1 Аналоговая полоса пропускания: 0 - 3 МГц Чувствительность: 10 мВ/див -- 5 В/Див Разрешение: 8 бит Входное сопротивление: 1 м ом Максимальное входное напряжение: 50Vpk (для 1X зонда) и 400Vpk (для 10X зонда) Муфта: DC, AC, GND По горизонтали Максимальная частота дискретизации в реальном времени: 2MSps Максимальная эквивалентная частота выборки: 20MSps Время работы: 0.5us/Div - 10m (минуты)/Div Длина записи: 256, 512 и 1024 переменная Режимы работы/удержания: Переключение одной кнопкой Триггер Режимы запуска: автоматический, нормальный, одиночный Типы триггеров: подъем/падение края Положение триггера: 0% - 100% регулируемого буфера захвата Индикатор Trig Point: Да Тесты генератор сигналов Частота регулируется от 1 Гц-100 кГц (41 частота) Амплитуда среди 0,3 V, 1 В, 3 в и 5 В Другое Особенности Сохраните захваченный сигнал на EEPROM и вспомните после отключения питания Загрузить экран как битовый файл Загрузить форму сигнала как CSV файл Usb-соединение для передачи данных и обновления прошивки Поворотный кодировщик для быстрой настройки параметров Дисплей 2-дюймовый 128X64 черно-белый точечно-матричный ЖК-дисплей Управление включением/выключением подсветки Регулируемая контрастность Питание 3,7 V ионно-литиевая батарея/USB Потребляемый ток: 300mA @ 3,7 V (ЖК-дисплей переключатель подсветки ВКЛ, в обычном режиме). Встроенный зарядное устройство Физический Размер: 124 мм X 70 мм X 30 мм Вес: 120 г (не включая батарею и зонд) Документы и прошивки Руководство пользователя Руководство по сборке Схема Прошивок Исходные коды обучающего издания Захват загрузки и формат файла сигнала Интерфейс данных DSO 068(Все duoцатиперстные кишки, пожалуйста, посетите(Http://www.jyetech.com/Products/LcdScope/e068.php)
