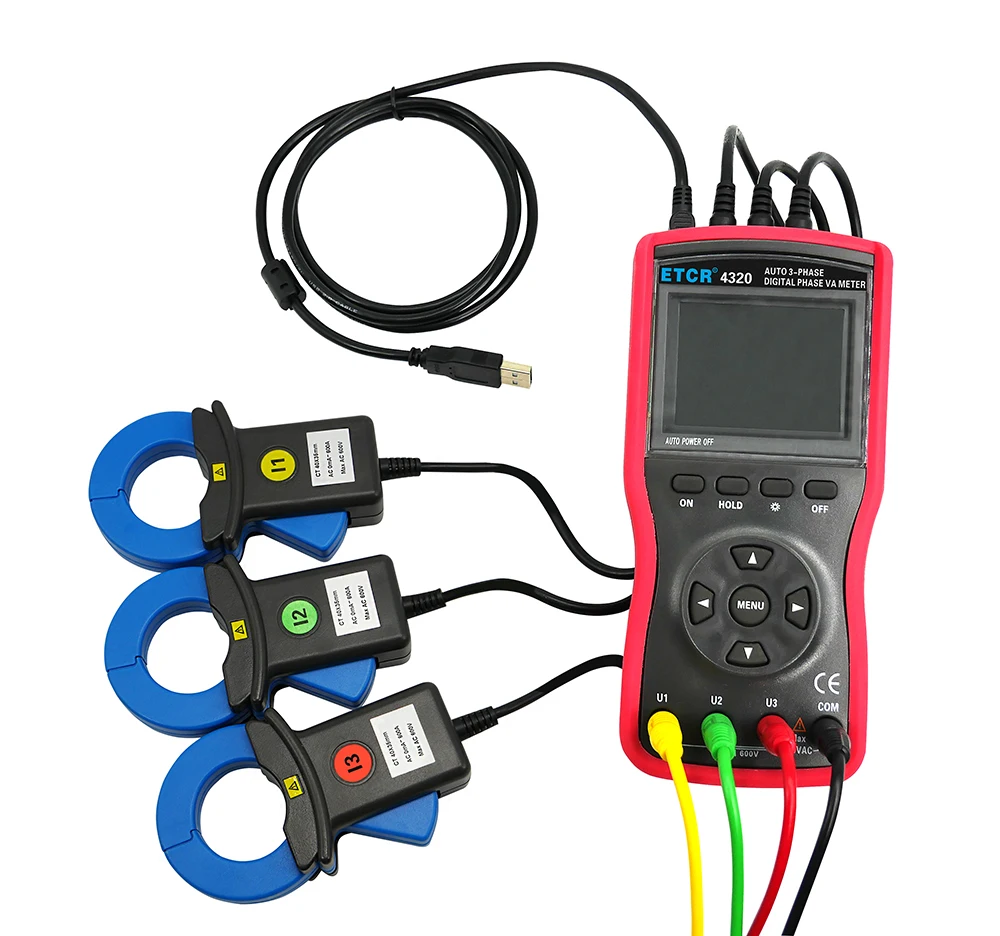

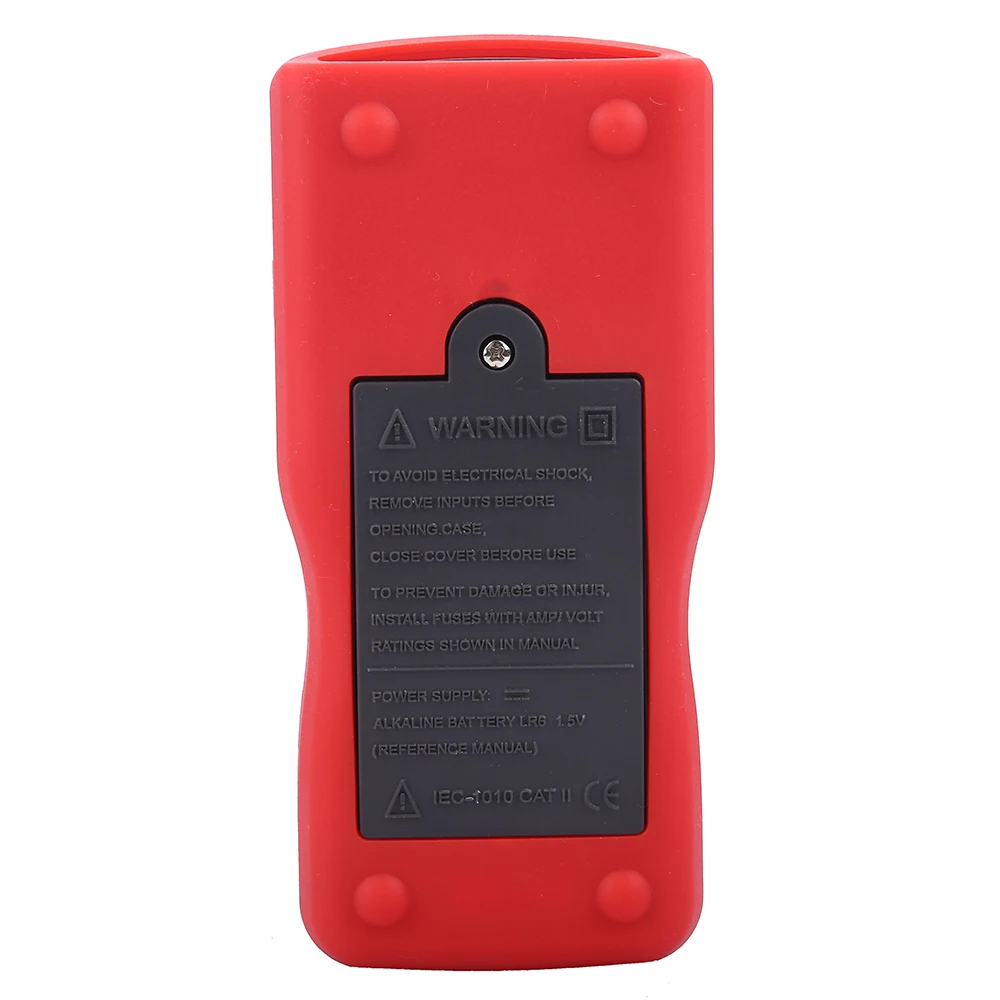

Крупнокалиберный трехфазный цифровой фазный вольтамперметр с диапазoн тока AC 0mA

1. ETCR4320 справочная информация и условия работы

Количество влияния

Условия для справки

Условия работы

Примечания

Температура окружающей среды

23 °C ± 1 °C

-10 °C ~ 40 °C

----

Влажность окружающей среды

40% ~ 60%

<80%

----

Форма сигнала

Синусоидальная волна

Синусоидальная волна

Β = 0,01

Частота сигнала

50 Гц ± 1 Гц

45 Гц ~ 65 Гц

----

Рабочее напряжение счетчика

9V ± 0,1 V

9V ± 1,5 V

----

Величина напряжения при измерении фазовой частоты

1А ± 0.1A

0.1A ~ 400A

----

Величина напряжения при измерении фазовой частоты

200 В ± 2 в

30 В ~ 600 в

----

Величина напряжения при измерении коэффициента мощности

1А ± 0.1A

0.1A ~ 400A

----

Величина напряжения при измерении коэффициента мощности

200 В ± 2 в

30 В ~ 600 в

----

Внешнее электрическое поле, магнитное поле

Чтобы избежать

Расположение проверенного провода

Испытанный провод расположен в приблизительном геометрическом центре зажима

2. ОБЩАЯ СПЕЦИФИКАЦИЯ

Модель

ETCR4300

ETCR4320

Функции

Он способен измерять трехфазное напряжение переменного тока, ток, фазу между напряжением, фазу между током, фазу между напряжением и током, частоту, фазовую последовательность, активная мощность, реактивная мощность, видимая мощность, коэффициент мощности, векторная сумма тока одновременно; Определение типа проводки трансформаторов, индуктивных и емкостных схем; Также протестируйте вторичную схему и дифференциальную систему защиты шины, прочитайте соотношение фаз между КТ для дифференциальной защиты; Кроме того, его можно использовать для проверки правильности проводки счетчика ватт-часов или нет и проверки линейного оборудования.

Источник питания

DC9V щелочные батареи (1,5 V LR6 × 6)

Энергопотребление

Максимальная потребляемая мощность может быть 80 мА, если подсветка включена, и аккумулятор может работать непрерывно в течение 10 часов

Потребляемая мощность может составлять 50 мА, если подсветка выключена, и аккумулятор может работать непрерывно в течение 16 часов

Режимы отображения

ЖК-дисплей, 240 точек × 160 точек

Размеры счетчика

L×W×: 196 мм × 92 мм × 54 мм

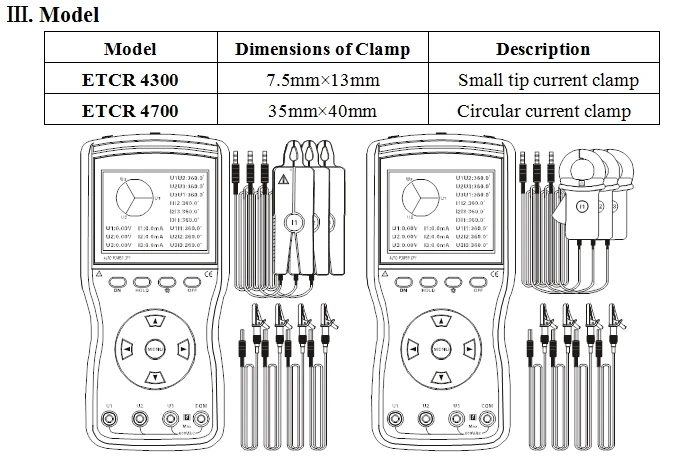

Размеры зажима

7,5 мм × 13 мм

35 мм × 40 мм

Диапазон напряжения

AC 0,00 V ~ 600V

Диапазон тока

AC 0.0mA ~ 20.0A

Ток: AC 0mA ~ 400A

Диапазон фаз

0,0 ° ~ 360,0 °

Частотный диапазон

45,00 Гц ~ 65,00 Гц

Диапазон активной мощности

0,0 W ~ 12kW

0 Вт ~ 240 кВт

Диапазон реактивной мощности

0,0 W ~ 12kVAR

0W ~ 240kVAR

Видимый диапазон мощности

0,0 W ~ 12kVA

0 Вт ~ 240 кВА

Диапазон коэффициента мощности

-1 ~ + 1

Текущая векторная сумма

0ма ~ 60.0A

0A ~ 1200A

Разрешение

Напряжение: 0,01 В переменного тока

Ток: переменный ток 0.1ма

Трехфазный: 0,1 °

Частота: 0,01 Гц

Активная мощность: 0,1 W

Реактивная мощность: 0.1VAR

Видимая мощность: 0.1VA

Коэффициент мощности: 0,001

Текущая векторная сумма: 1 мА

Текущая векторная сумма: 0.1A

Фазовая последовательность

Положительная Фаза: U1, U2, U3 или I1, I2, I3 курсор мигает последовательно слева направо

Отрицательная Фаза: U1, U2, U3 или I1, I2, I3 курсор мигает последовательно справа налево

Проверенная скорость

Около 2 сек/раз

Хранение данных

PressHOLD во время теста, чтобы сохранить данные, и будет отображаться символ «HD».

Хранение данных

500 комплектов

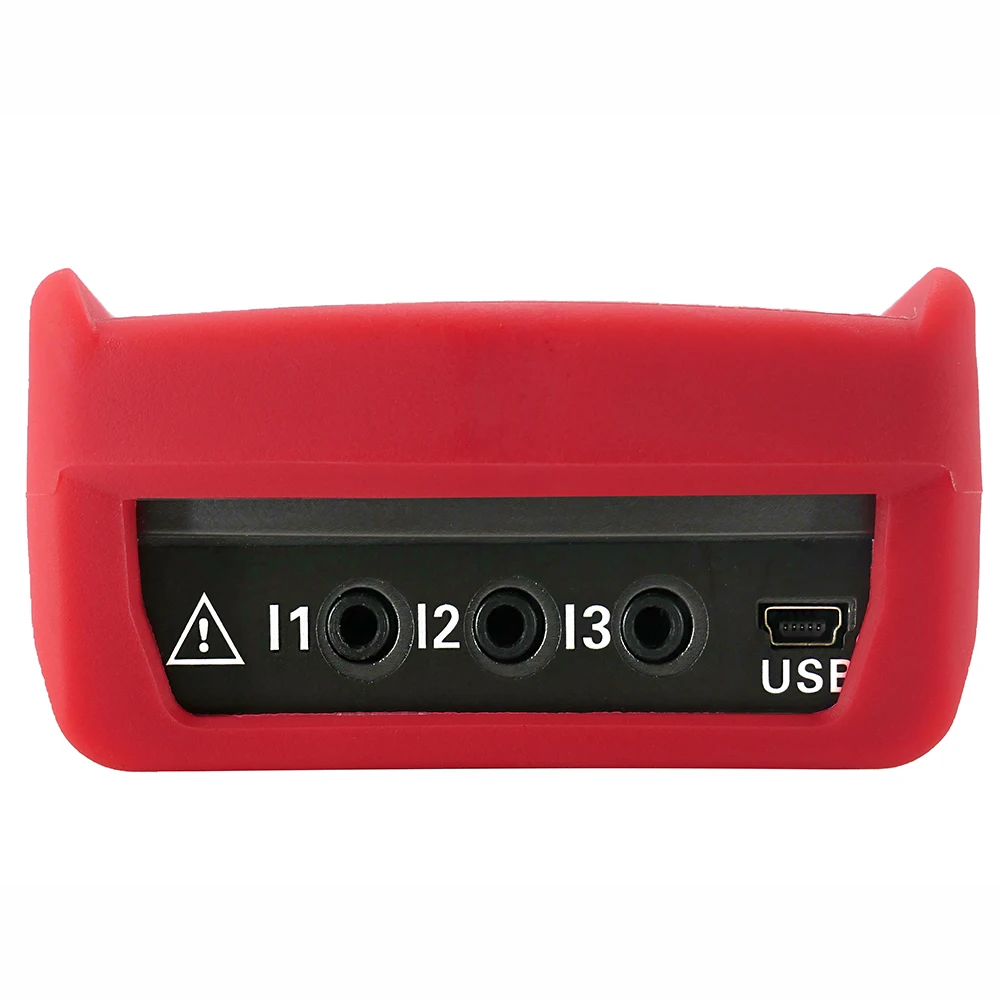

Интерфейс RS232

USB-RS232 интерфейс; Все сохраненные данные загружаются на компьютер, чтобы обеспечить удобство анализа данных и управления.

Автоматическое выключение

Счетчик автоматически отключается примерно через 15 минут после запуска, чтобы уменьшить потребление батареи.

Функция подсветки

Доступно, подходит для использования в темных местах или ночью

Обнаружение напряжения

В тех случаях, когда напряжение батареи ниже 7,2 V, низкое напряжение знак будет отображаться для того, чтобы напомнить пользователю о замене батареи.

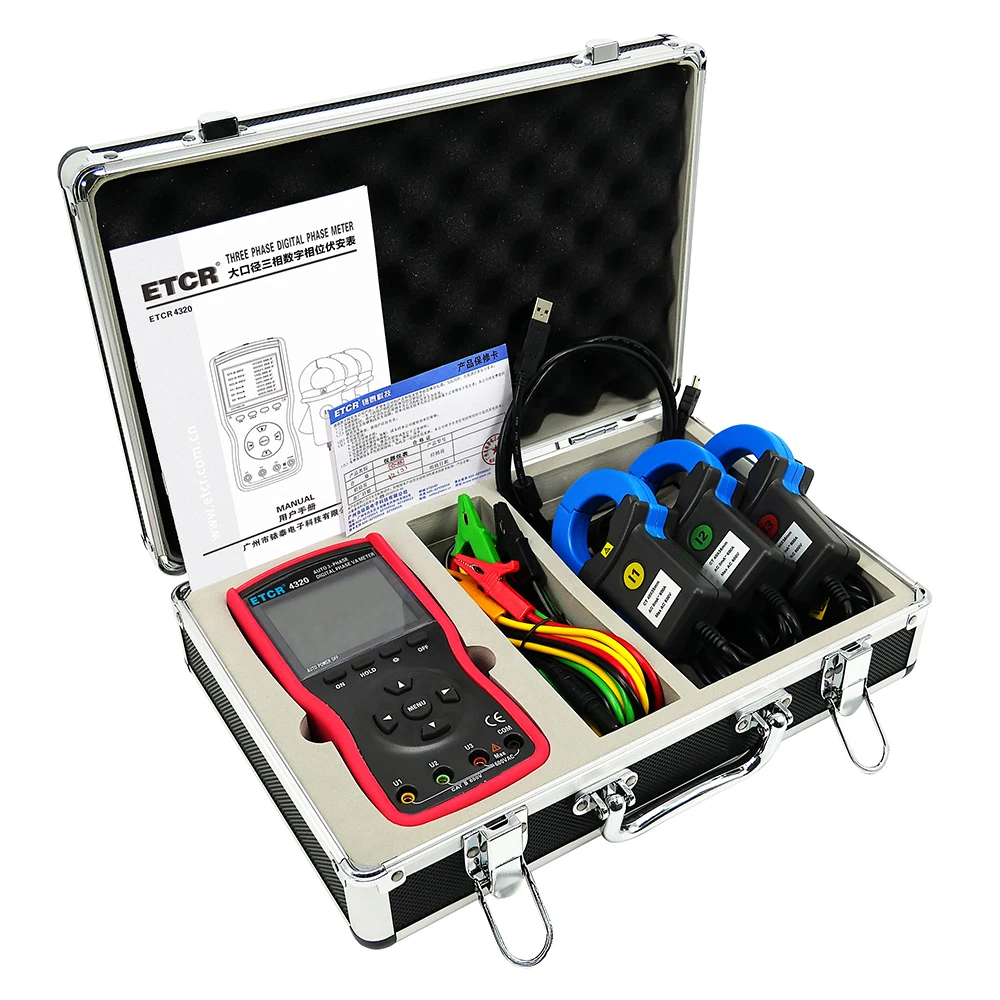

Масса счетчика

Хост: 550g (с батареей)

Небольшой зажим тока наконечника: 170 г × 3

Зажим круглого тока: 185 г × 3

Тестовая линия: 250 г

Длина испытательной линии

1,5 м

Длина провода зажима тока

2 м

Рабочая температура и влажность

-10 °C ~ 40 °C; Ниже 80% относительной влажности

Хранение температуры и влажности

-10 °C ~ 60 °C; Ниже 70% относительной влажности

Входное сопротивление

Входное сопротивление испытательного напряжения: 2MΩ

Выдерживает напряжение

Выдерживаемое синусоидальное напряжение переменного тока 1000 В/50 Гц между измерительной линией и корпусом может длиться 1 минуту.

Изоляция

Сопротивление изоляции между измерительной линией и оболочкой куртки ≥ 100 mΩ

Структура

Двойная изоляция, с изолированной виброзащитной курткой

Применимые стандарты безопасности

IEC61010-1 CAT 600 600V, IEC61010-031, степень загрязнения IEC61326 2

ETCR4320 внутренние ошибки и показатели производительности в исходных условиях

Категория

Диапазон

Разрешение

Основная ошибка

Напряжение (AC)

0,00 в ~ 600 в

0,01 V

±(1.5% rdg + 5dgt)

Ток (переменный ток)

0ма ~ 400А

1 мА

±(1.5% rdg + 5dgt)

Фаза

0,0 ° ~ 360 °

0,1 °

± 3 °

Активная мощность

0,0 Вт ~ 240 кВт

0,1 Вт

±(3% rdg + 5dgt)

Реактивная мощность

0.0VAR ~ 240kVAR

0.1VAR

±(3% rdg + 5dgt)

Видимая мощность

0.0VA ~ 240kVA

0.1VA

±(3% rdg + 5dgt)

Частота

45 Гц ~ 65 Гц

0,01 Гц

±(2% rdg + 5dgt)

Коэффициент мощности

-1 ~ + 1

0,001

± 0,03

Примечание 1: при рабочих условиях погрешность фазы составляет ± 6 °.
