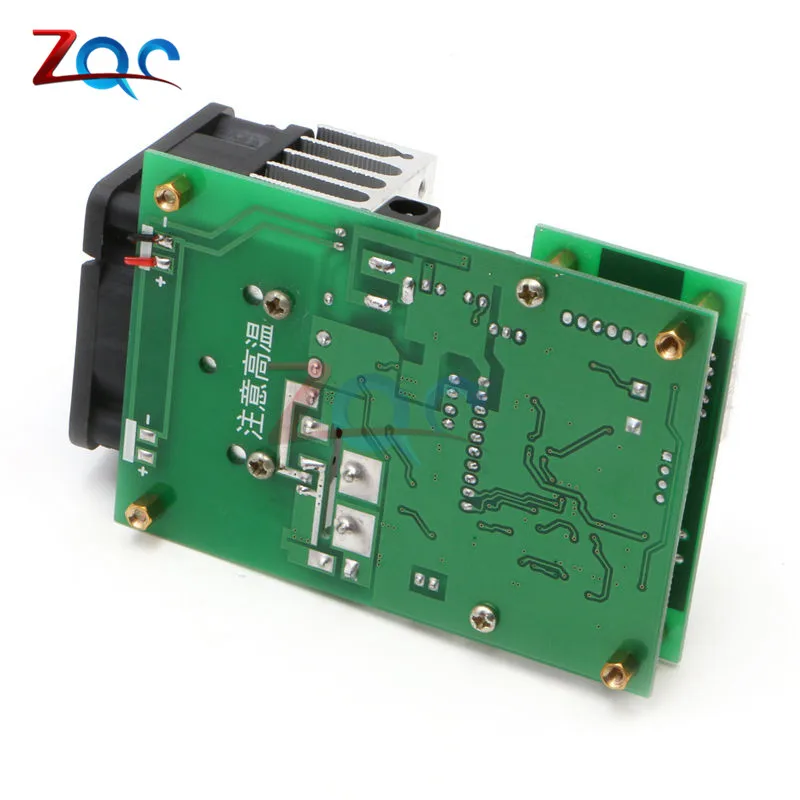

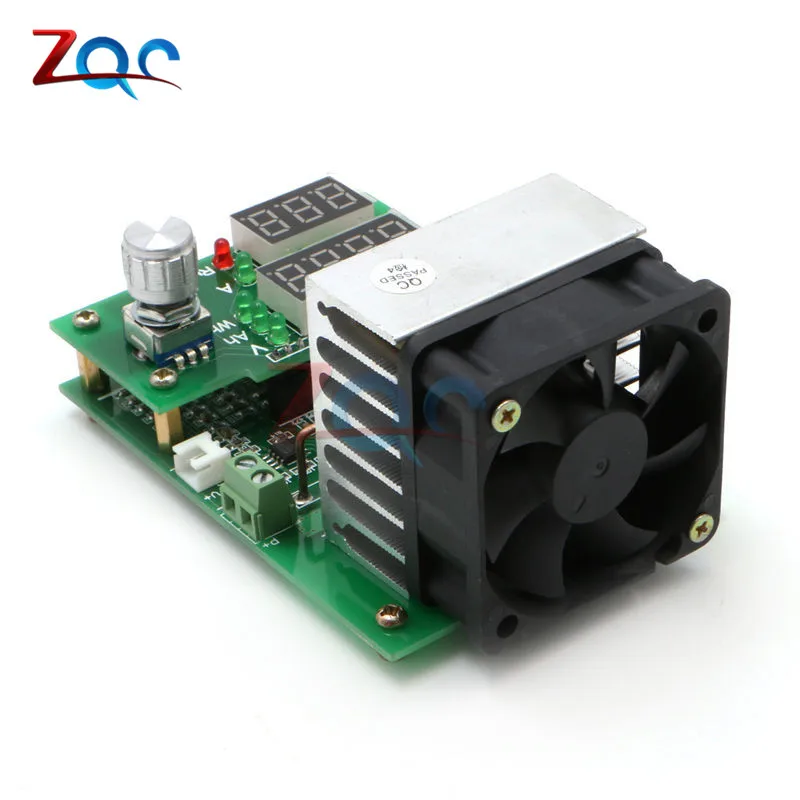

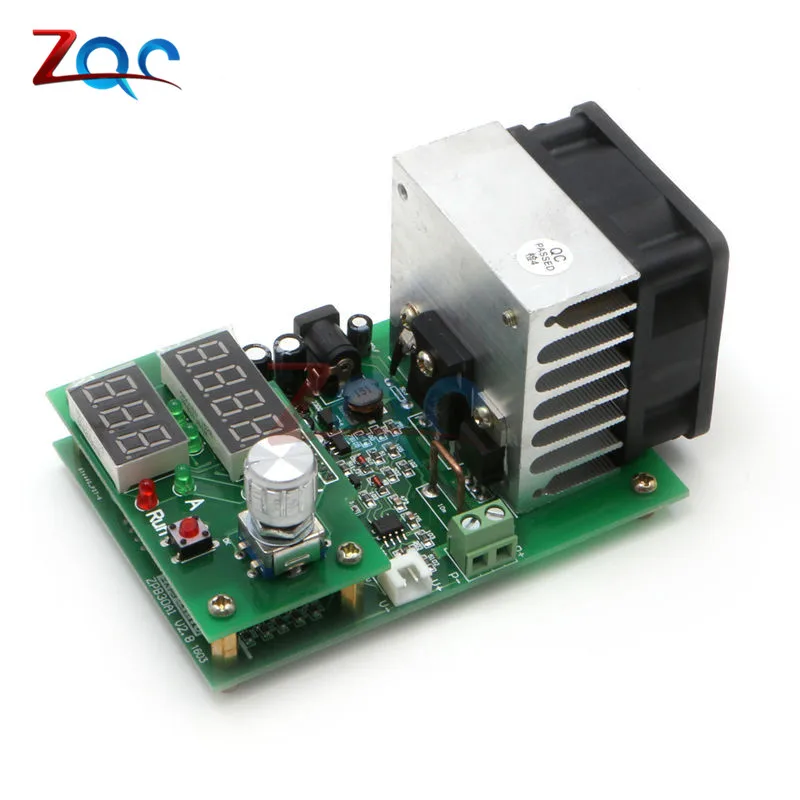

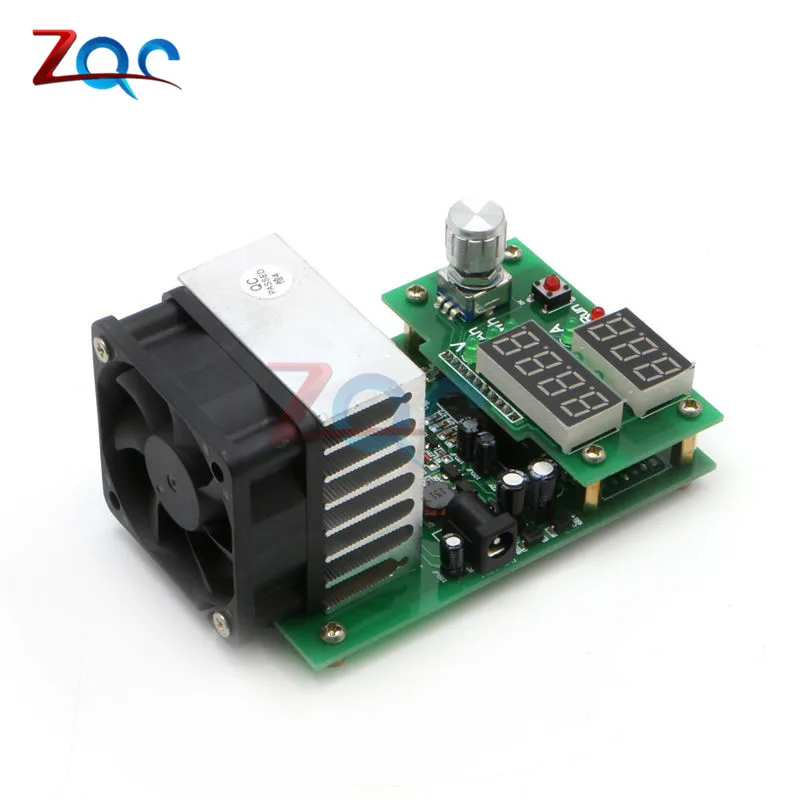

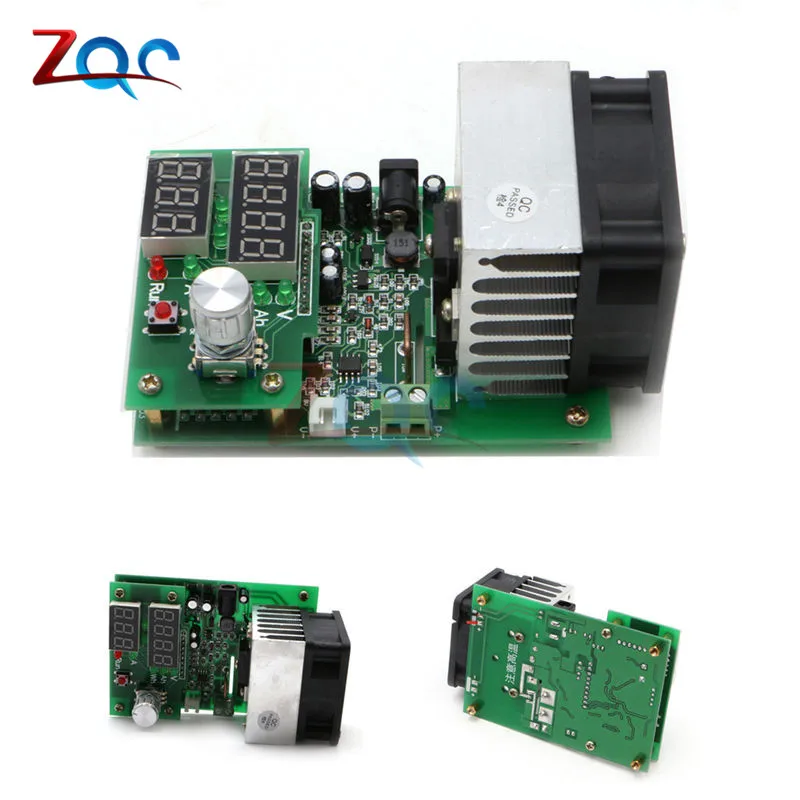

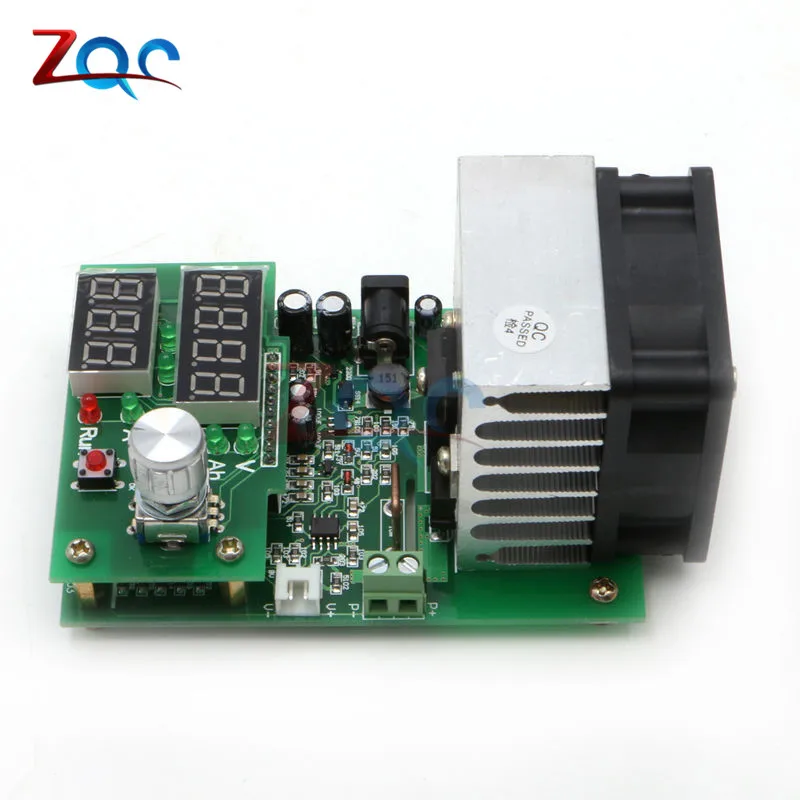

Тестер емкости аккумуляторной батареи с двойным светодиодным цифровым

Тестер емкости аккумуляторной батареи с двойным светодиодным цифровым

Особенности: Примечание: Этот продукт является профессиональным испытательным оборудованием, требующим использования r должен иметь некоторые основные электронные (пример: использование rs должно понять, что означает напряжение и емкость тока Ah и т. д.), или вы не сможете правильно использовать устройство, Возможно, неправильное использование приведет к ненужным повреждениям, вызванным потерей устройства! Требования к источнику питания: напряжение DC12V (фактическое напряжение 11-14 в) Ток не менее 0,5a мощности, или мощность будет отображаться неуместным Err6. Примечание: адаптер питания по умолчанию не входит в комплект. Режимы работы: однорежимный постоянный ток (CC) Ток разряда: 0,20-9.99A шаговый 0.1A or0.01A Максимальная погрешность тока разряда: 0.7% -0.01A Ошибка при тестировании максимальной емкости: 0,5a 2.5%, 2A 1.5%, 5A и выше 1.2% Офлайн (прекращение) Напряжение диапазон: 1,0-25,0 V шаговый 1V или 0,1 V Напряжение разряда: 1,00-30,00 В Погрешность измерения максимального напряжения: 1% +-0,02 в Максимальная мощность: 60 Вт Супер мощность автоматически ограничивает Максимальный ток (например, до 60 Вт, когда он может открыть 9.99A 6 В и 20 в максимум при единственном открытом 3.00A) Самая высокая оценка заряда батареи: 999.9Ah или 9999Wh, достичь значения остановить тестирование (первое значение для тех, кто останавливает состояние) Размер платы: 60 Вт 100 мм * 70 мм * 57 мм (видная доска вентилятора около 12 мм) С отверстием для позиционирования: 60 мм * 88 мм диаметр 3,2 мм 5 мм пьедестал уже установлено. Управление вентилятором: интеллектуальное управление вентилятором (в соответствии с вентилятором радиатора может быть бесступенчатая автоматическая температура) Защита: защита от перегрева «otP»; Переходная защита от избыточной мощности «oPP»; Защита от избыточного давления «ouP»; Защита от обратной полярности; Защита от напряжения питания. Настройка цифровой иллюстрации: II: Электронный режим нагрузки: 1. Включите источник питания 12 В загрузки в электронный режим нагрузки, гарантируя, что в остановленном состоянии («RUN» не светильник, в противном случае нажмите переключатель Пуск-стоп, чтобы выключить нагрузку) подключен к источнику питания в соответствии с тестовым портом Входная мощность (P + P - ) , Не обращайте внимания на неправильную полярность! 2. Установите регулятор тока и низкого напряжения, поверните ручку, чтобы установить значение положения настройки тока, затем нажмите кнопку, чтобы изменить цифру настройки, цифровые средние две цифры справа от индикатора и цифровой индикатор VA одновременно определяют положение набора тока. 3. Нажмите переключатель Пуск-стоп, загрузка начала работать, «Запуск» света, питание применяется к цепи под испытанием установлен для ввода тока разряда, В то время как верхняя часть отображает фактическое входное напряжение нагрузки, когда напряжение падает ниже установленного предельного напряжения «RUN» Светодиодный звуковой сигнал и сигнал тревоги. 4. Процедура тестирования может быть изменена при любом токе, и если вам нужно изменить низкое напряжение, чтобы остановить нагрузку, можно изменить. Примечание: При сигнале тревоги можно передавать только небольшой ток, который не увеличивается! Функция автоматического отключения питания тестера позволяет сохранить достаточно, чтобы сохранить заданные параметры и запустить состояние, когда состояние снова после передачи питания завершится до сбоя питания и восстановить данные. Режим тестирования емкости аккумулятора: 1. Испытательный аккумулятор должен быть полностью заряжен специальным зарядным устройством! 2. Дайте тестеру питание в режиме тестирования емкости аккумулятора, подключите линию тока аккумулятора к P + P-положительным и отрицательным клеммам, если вы используете тест на четыре провода, В то время как четырехпроводный интерфейс к испытательному устройству с положительным и отрицательным напряжением подключен к V + V-порту. 3. Поверните ручку, чтобы установить ток разряда и напряжение разряда (со ссылкой на два конкретных метода: 2 описания), одно нажатие после установки выключателя запуска и остановки, тестер батареи и первая линия обнаружения, автоматическая идентификация 2-4 линии (2-проводная линия идентификации Презентация JS-2,4 идентификация JS-4, Если ошибка, пожалуйста, прекратите тест и проверьте проводку), затем введите тест, если появится код неисправности, обратитесь к более позднему объяснению. Процесс тестирования окружает цифровое заметное напряжение батареи, ток и емкость разряда тока Ah разрядная энергия Wh, когда разрядка заканчивается (напряжение батареи ниже установленного напряжения), тестер показывает, что данные остаются в Ач и быстро мигают, с будильником bee shortness. 5. Нажмите Пуск и остановите на ручке или переключитесь, чтобы остановить будильник, вы можете повернуть ручку для просмотра данных о разрядке батареи, включая емкость разрядки Ач, Втч и разрядную энергетическую платформу напряжения в, кнопка Пуск-стоп нажимается снова, Очистите данные до начала настройки интерфейса перед тестированием следующего раздела батарей. Дополнительная информация: 1. Процесс тестирования батареи может регулировать ток разряда, если вам нужно повторно настроить выходное напряжение, вы можете сделать паузу, нажав на переключатель в начале и остановив модификацию разряда (пауза разрядка вернется на страницу настроек, на этот раз данные о разрядке не будут потеряны, при необходимости, Вы можете долго нажимать очищает данные до тех пор, пока переключатель start-stop 0.000Ah). 2. Автоматическое хранение Тестового Устройства может записывать параметры настройки и записывать все параметры и состояние в конце тестового процесса и проверить состояние сигнала тревоги о сбое питания, повторная передача всех автоматически восстановленных. Коды и значения защиты от неисправностей: Err1: ультра-высокая емкость проверить напряжение батареи. Err2: напряжение батареи ниже установленного выходного напряжения не подключено к батарее или аккумулятор перевернут. Err3: сопротивление линии слишком велико, или аккумулятор не может позволить себе установить ток разряда. Err4: Сбой цепи. Err6: Рабочая мощность не подходит, используйте стандартный источник питания 12 В, и ток питания не менее 0,5a. ОТП: защита от перегрева. Эрт: Сбой датчика температуры или слишком низкая температура. OuP: ультра-Высокое напряжение Электронная режиме максимальной допускаемой нагрузки. OPP: при сверхмощном электронном режиме нагрузки мгновенно. Посылка включает в себя: 1 x Электронный сброс нагрузки постоянного тока 9.99A 60 Вт 30 в тестер емкости аккумулятора
