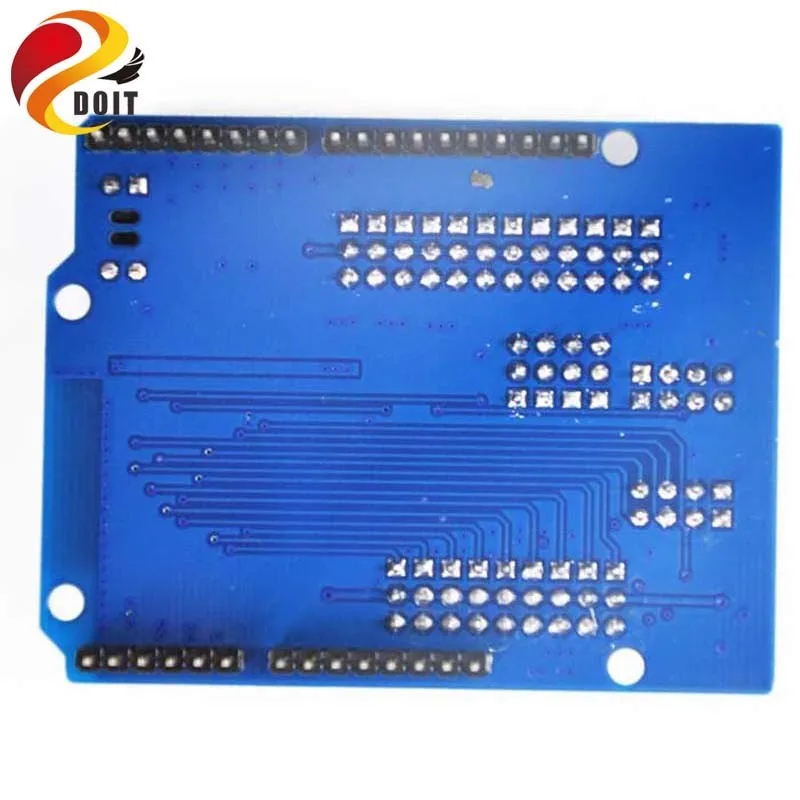

DOIT wifi щит для Arduino uno r3 mega IoT макетная плата расширения прозрачная

ESP8266-Based серийный WiFi щит для Arduino разработан и разработан Shenzhen Doctors of Intelligence & Technology (SZDOIT). Щит разработан на основе esp8266 Espressif систем, pin-Совместимость с Arduino UNO/Mega2560 DevBorad.

    Более подробную информацию, пожалуйста, посетите:Вики. Доит. Ам

Способ применения

1. Вставьте щит в плату Arduino и включите его;
2. Подключите сигнал WiFi под названием «DoitWiFi_Ser2Net» и введите пароль = «12345678».

3. Вход 192.168.4.1 в браузере ПК, и вы можете установить параметры конфигурации сети;

Веб-сервер настроить режим

4. После этого вы можете загрузить программное обеспечение TCP для ПКTcpudpdebugger;

Другой пример показан в руководстве, чтобы показать подключение к Интернет-сети, более подробную информацию, пожалуйста, загрузитеРуководство пользователя.

Обратите внимание

• При загрузке кода на Arduino, пожалуйста, дайте sw1 (1 и 2) как «OFF» состояние;
• Прежде чем вводить ip-адрес, подключите сигнал Wi-Fi под названием «DoitWiFi_Ser2Net» для установки параметров.

И затем вы можете найти сигнал WiFi от Arduino shield.

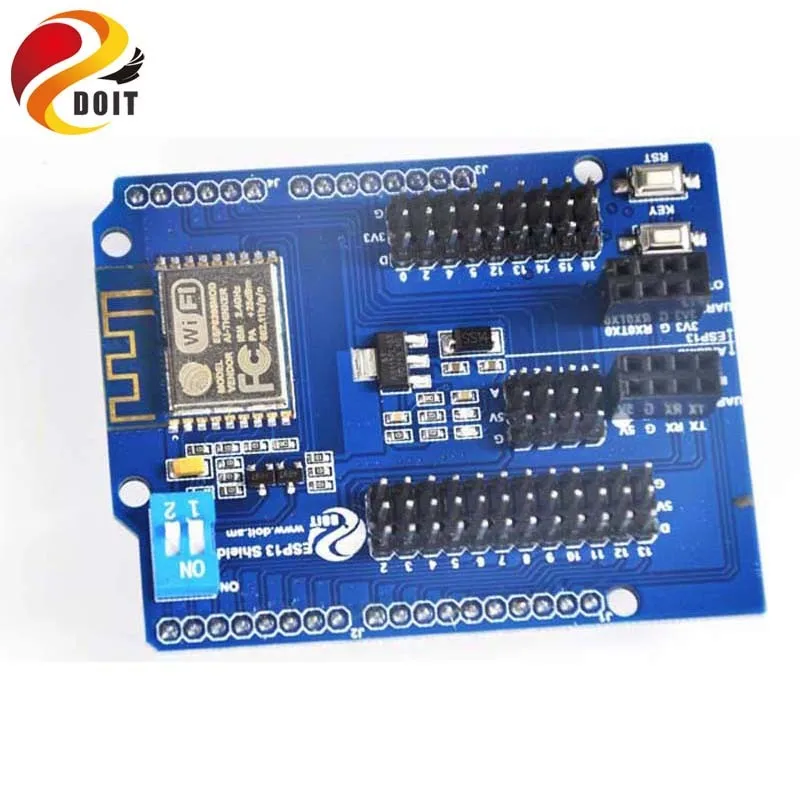

• Wi-Fi модуль является чипом промышленного класса ESP8266, который ESP-12E с Металлическим экраном, сильная способность анти-помех;

• Щит совместим с Arduino Uno, Mega2560 и другой платой управления. Преобразователь напряжения чип используется для того, чтобы иметь дело с 3,3 V (Esp8266) и 5 вольт постоянного тока (Arduino);

• Двойные DIP-переключатели используются для последовательных портов, так что этот щит модуля может использоваться отдельно в качестве платы расширения Arduino Uno, а также использоваться в качестве платы расширения ESP8266;

• Серийные данные передаются на wifi-устройство прозрачно, и наоборот. Программа Arduino не нуждается в какой-либо конфигурации;

• Веб-сервер разработан для настройки параметров WiFi и параметров последовательного порта;

• Модуль Щит может использоваться в качестве независимого ESP8266 Совет по развитию. Например, загрузка официальной прошивки команды AT NodeMCU может использоваться прошивка с открытым исходным кодом;

• Щит модуля также может использоваться в качестве автономной платы расширения для Arduino Uno.

Для получения дополнительной информации о Doit серийный WiFi модуль расширения платы, информация о плате драйвера, пожалуйста, обратитесь к: Наши bbs.

• 802,11 b / g / n Беспроводные стандарты;

• Поддержка режимов STA / AP;

• Стек протокола TCP / IP, одна розетка;

• Поддерживает стандартный TCP / UDP сервер и клиент;

• Поддержка конфигурации скорости передачи данных последовательного порта:

• 1200/2400/4800/9600/19200/38400/57600/74800/115200 bps;

• Поддержка последовательных бит данных: 5/6/7/8 бит;

• Поддержка последовательного паритета: нет;

• Поддерживает серийные остановки: 1/2 бит;

• Pin-Совместимость с Arduino UNO, Mega;

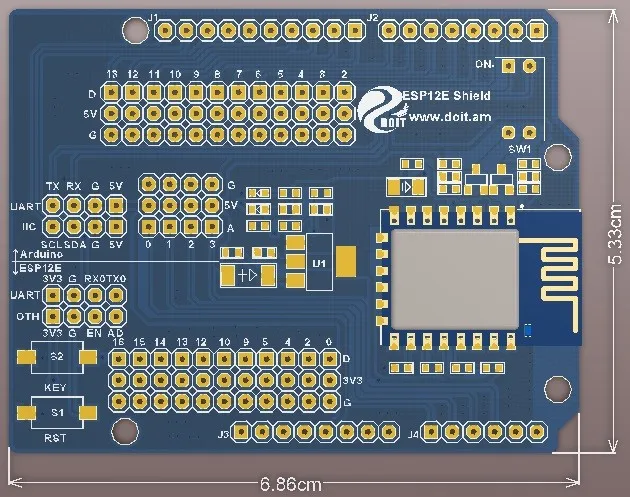

• Arduino Pinout 2/3/4/5/6/7/8/9/10/11/12/13;

• ESP8266 GPIO Pinout 0/2/4/5/9/10/12/13/14/15/16 / ADC / EN / UART TX / UART RX;

• Кнопка ключа: конфигурация режимов;

• Двухпортовые DIP-переключатели: Переключение Arduino и ESP8266;

• Рабочий ток WiFi: Непрерывная передача данных: & asymp;70mA (200mA MAX), режим холостого хода:<200ua;< span = "">

• Серийный WiFi скорость передачи: 110-460800bps;

• Температура: -40 градусов ~ + 125 градусов;

• Влажность: 10%-90% без конденсации;

• Вес: около 20 г;

Arduino ESP8266 WiFi щит: 1 шт.
