| Поддерживаемые ОС | - Windows
- Windows 7/8/8.1/10/сервер 2008/сервер 2008 R2/сервер 2012/сервер 2016 (x86 & x64)
- Linux (поддержка x86, x64 и ARM architecture)
- Ubuntu 12,04/14,04/16,04/17,04/17,10 (x86 & x64)
- CentOS 6,5/7 (x86 & x64)
- Fedora 25/26/27 (x86 & x64)
- Красная шапка, 6,5 и более поздних версий (x86 и x64)
- Другие ОС Linux с версией ядра 2.6.35 и выше
|
|---|
| Рекомендуемая ОС (протестирована) | - Windows
- Windows 7 Ultimate/8,1 Enterprise/10 Enterprise/сервер 2008 R2 DataCenter/сервер 2012 R2 DataCenter/сервер 2016 R2 DataCenter (x86 & x64)
- Linux
- Ubuntu 12,04/14,04/16,04 (x86 & x64)
- Ubuntu 17,04/17,10 (x64)
- CentOS 6,5/7,2 (x86 & x64)
- Fedora 25/26 (x64)
- Красная шапка, 6,5 (x86 и x64)
|
|---|
| Поддерживает api | - Windows
- DirectShow
- Directks
- Wave API/DirectSound/WASAPI
- Linux
- V4L2
- Платье с юбкой-пачкой
|
|---|
| Поддерживает программное обеспечение | - VLC
- VirtualDub
- OBS
- XSplit
- VMix
- Vidblaster
- Последнюю версию Wirecast
- Microsoft медиа-кодировщик
- Adobe Flash Media энкодер
- Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение
|
|---|
| Вход интерфейсов | |
|---|
| Хост Интерфейс | - M.2 2280 тип M (PCIe Gen2 x2)
|
|---|
| Вход Особенности | - Поддержка разрешения входного видео до 2048 × 1080 пикселей
|
|---|
| SDI конкретные Особенности | - Встроенный кабельный эквалайзер, поддерживающий длину кабеля до 230 м для HD сигналов
- Поддержка стандартов SD/HD/3Ga/3Gb/3Ga-DL/3Gb-DS
- Поддержка режима 2K (2048 × 1080)
- Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи
- Поддержка глубины цвета 10/12 бит
- Поддержка извлечения идентификатора полезной нагрузки SMPTE 352
- Поддержка до 8 (моно) аудио каналов на 48 кГц
- Поддержка извлечения информации о создании аудио и данных о состоянии канала
- Ограниченная поддержка 3Gb-DS: только первый поток может быть захвачен
- Ограниченная поддержка для захвата первого соединения двух интерфейсов:
- YCbCr 4:2:2 10-битная 1080p 50/59.94/60: захватили как 1080i 50/59.94/60
- YCbCr 4:4:4 10-битная: захватили как 4:2:2
- RGB 4:4:4: R/B
|
|---|
| Захват видео форматов | - Поддержка разрешения выходного изображения до 2048 × 1080 пикселей
- Поддержка скорости захвата кадра до 144fps (фактическая скорость захвата кадра может быть ограничена пропускной способностью PCIe. Для разрешения 1280 × 1024 и выше фактическая частота кадров может быть ограничена встроенной аппаратной обработкой видео pixel clock. Например, максимальная частота кадров в разрешении 1920 × 1080 может достигать 80 кадров в секунду.)
- Поддержка для 4:2:0 8-битный форматы: NV12, I420, YV12
- Поддержка для 4:2:2 8-битный форматы: YUY2, ываыв, UYVY
- Поддержка для 4:4:4 8-битный форматы: V308, IYU2, V408, BGR24, BGR32
- Больше форматов вывода поддерживаются через Magewell Capture SDK для DirectKS
|
|---|
| Обработка видео Особенности | - Трубопроводы для обработки видео с пропускной способностью ~ 180 мпикселей/с
- 8-битный 4:4:4 обработки видео
- Обрезка видео
- Видео удаление зубного камня
- Видео-де-переплетения
- Ткань
- Топ из смеси & Нижнее Поле
- Верхнее поле только в том случае,
- Дно поле только в том случае,
- Соотношение сторон видео преобразования
- Автоматический или ручной выбор входного соотношения сторон
- Автоматический или ручной выбор соотношения сторон захвата
- Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)
- Формат видео формата преобразования
- Автоматический или ручной выбор входного цветового формата и диапазона квантования
- Автоматический или ручной выбор цветового формата захвата, диапазона квантования и диапазона насыщенности
- Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020
- Поддержка ограниченного или полного диапазона квантования
- Поддержка ограниченного, полного и «расширенного диапазона» насыщенности
- Частота кадров видео преобразования
|
|---|
| Несколько карт на Системы | - Поддержка нескольких карт, подключенных к одной системе

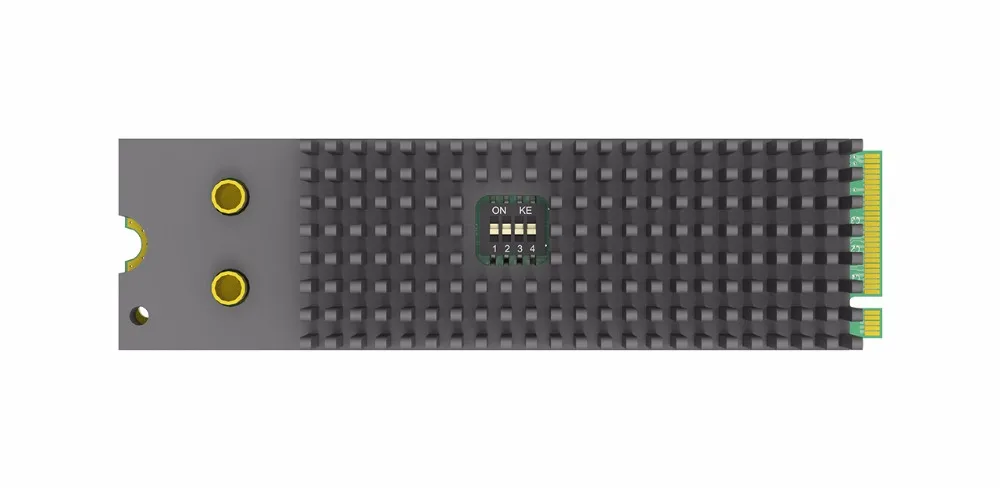

- Встроенный dip-переключатель для установки номера карты с 16 позициями
- Дерево устройств системы будет отображать «01: Eco Capture Dual SDI M.2», когда dip-переключатель установлен на 0001 и так далее
- Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается переключателем dip)
|
|---|
| Несколько воспроизвести захвата потока | - Неограниченный поток захвата для любого входного канала, но потоки захвата должны быть в том же формате захвата.
|
|---|
| Отметка времени и синхронизация A/V | - Аппаратные часы с высоким разрешением 100ns
- Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами
- Аппаратные часы можно синхронизировать через карты (через SDK)
|
|---|
| Видеозахвата SG-DMA | - ~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2.x
- ~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1.x
- Поддержка автоматического обнаружения поверхности графического процессора Intel tiled
- Поддержка чипсетов видеоадаптера DirectGMA для AMD
- Поддержка GPUDirect для чипсетов видеоадаптера Nvidia
|
|---|
| SDK | - Magewell Capture SDK для DirectShow для легкой интеграции (Windows)
- Magewell Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)
|
|---|
| Драйвер Windows настроек | - Все варианты могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства
- Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации
|
|---|
| Обновление прошивки | - Несколько карт в одной системе можно модернизировать одновременно
- Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)
- Безопасное обновление. При отключении питания или поломке системы происходит обновление прошивки, она автоматически восстановится до начальной версии. Эта функция доступна только для прошивки версии 1,21 и выше.
|
|---|
| Светодиодный индикатор | - Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.
|
|---|

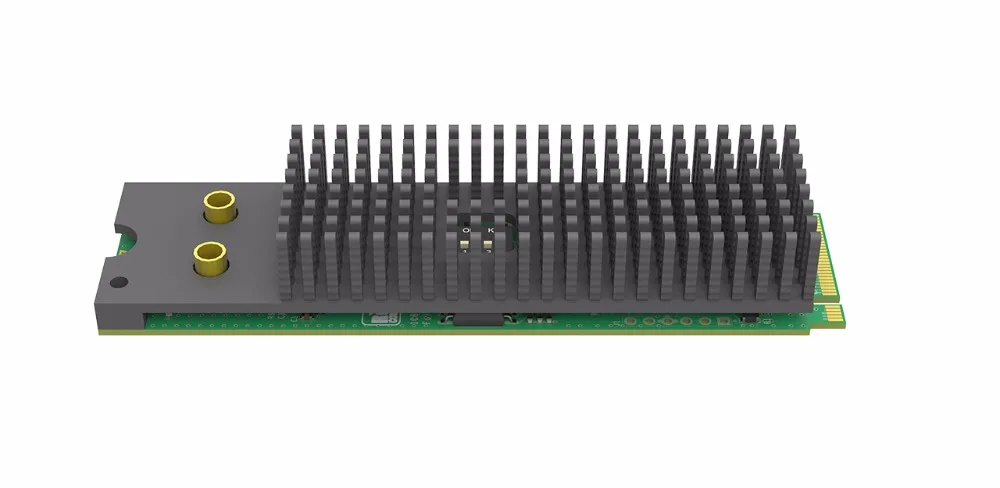

| Форм-фактор | - M.2 2280 стандартного размера
|
|---|
| Аксессуары | |
|---|
| Мощность потребления | - Максимальный ток при температуре не выше 3,3 V: ~ 1,00 A
- Максимальная потребляемая мощность: ~ 3,38 Вт
|
|---|
| Рабочая Защита окружающей среды | - Рабочая температура: от 0 до 40 градусов C
- Температура хранения: от-20 до 70 градусов C
- Относительная влажность: от 5% до 90% без конденсации
|
|---|
