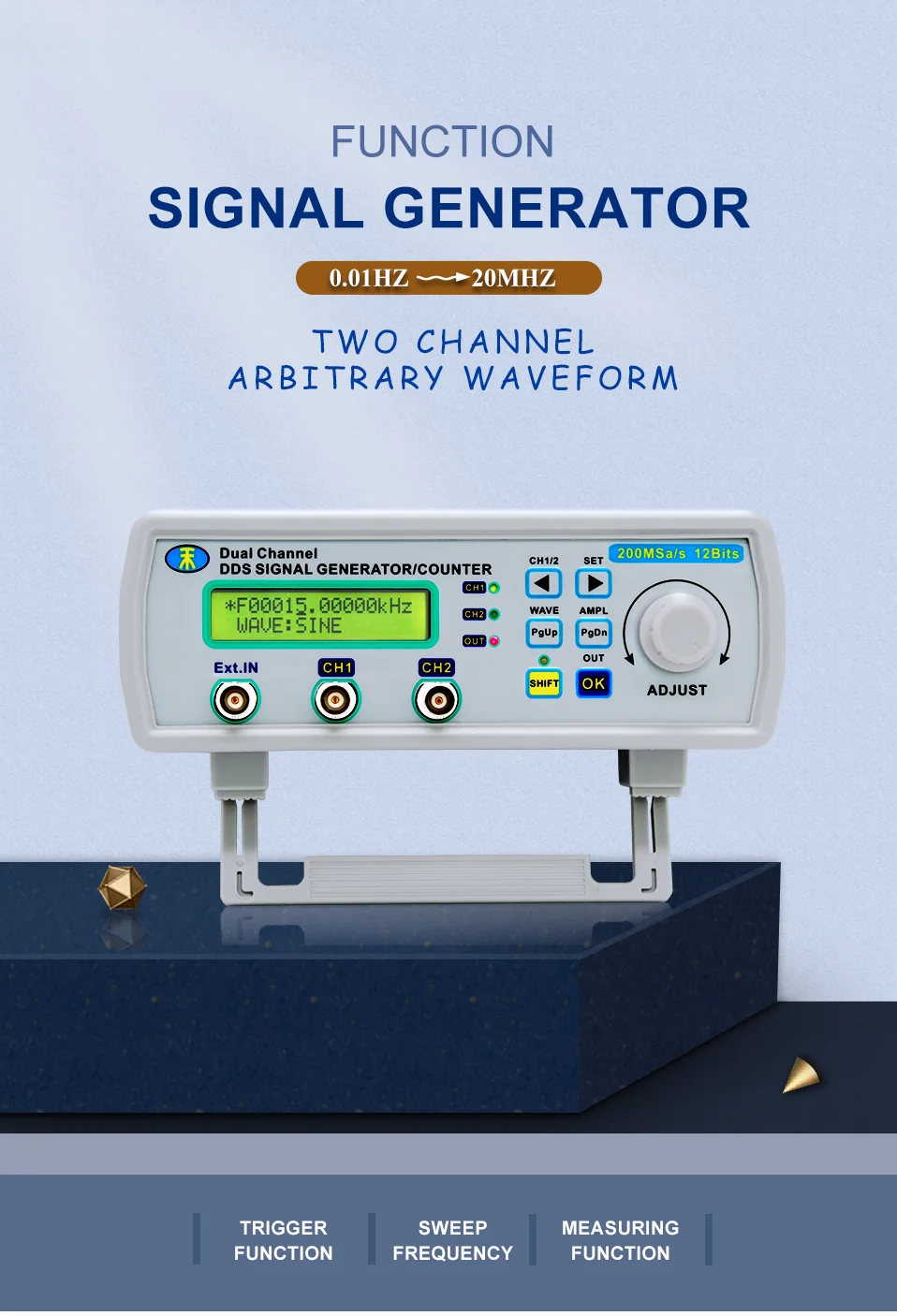

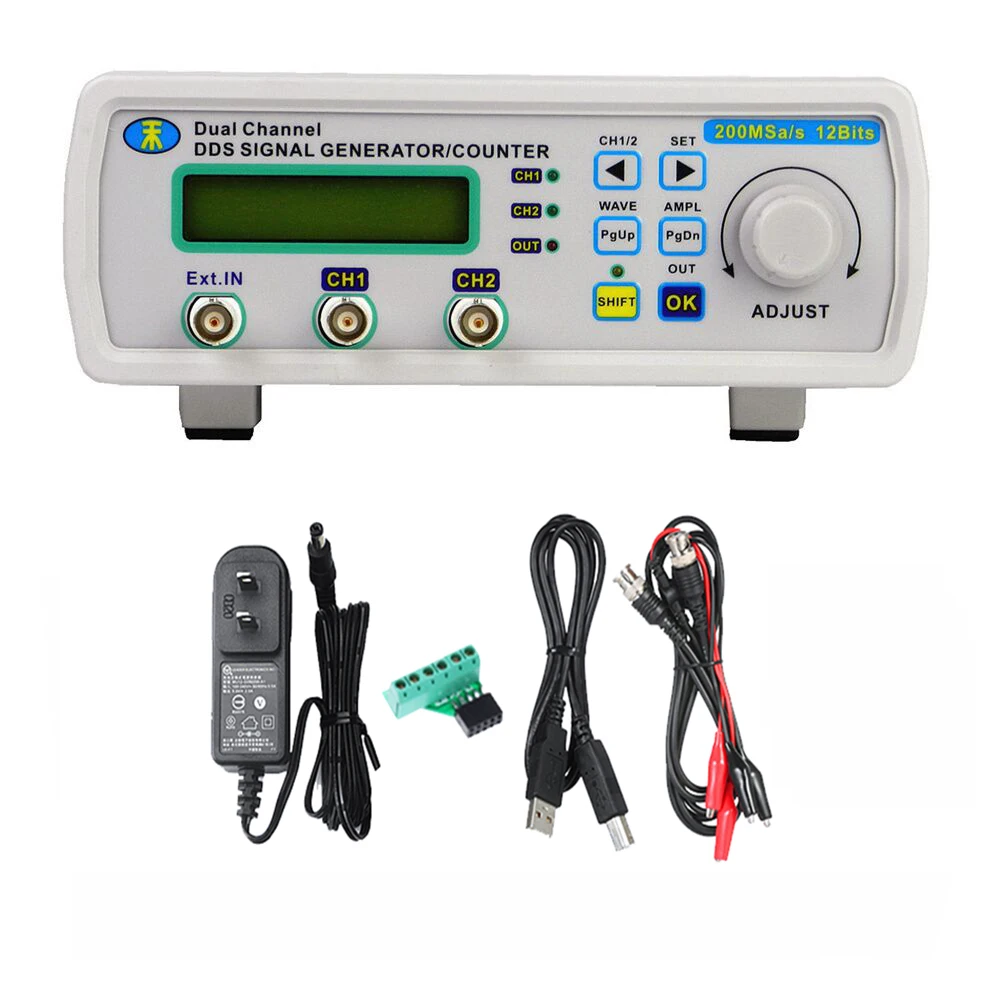

JUNTEK MHS5200A20MHz DDS генератор сигналов с цифровым управлением двухканальный счетчик

Двухканальный генератор сигналов серии MHS5200A сочетает в себе несколько функций, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и частотный счетчик и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Выбор модели

MHS-5206A

MHS-5212A

MHS-5220A

MHS-5225A

Синусоидальная волна Частотный диапазон

0~6 MГц

0~12 МГц

0~20 МГц

0~25 МГц

Прямоугольная волна Частотный диапазон

0 ~ 6 MГц

Пульсовой волны Частотный диапазон

0~6 MГц

TTL / COMS Частотный диапазон цифрового сигнала

0 ~ 6 MГц

Произвольный/другой Частотный диапазон волны

0~6 MГц

Частотные характеристики

Частота Дискретность

10 МГц

Частота ошибок

± 5x10^-6

Стабильность частоты

± 1X10^-6/5 часов

Произвольный/другие формы волны

50Ω ± 10%

Амплитуда характеристика

Амплитудный диапазон (пиковое-пиковое значение)

5mVp-p ~ 20Vp-p

Разрешение амплитуды

1mVp-p (-20дБ затухание) 10mVp-p (Не затухания)

Амплитуда стабильности

± 0.5% (каждые 5 часов)

Ошибка амплитуды

± 1% + 10мв (частота 1кГц, 15Vp-p)

Офсетная печать диапазон

-120% ~ + 120%

Офсетная печать Разрешение

1%

Относительный диапазон

0 ~ 359 °

Фазы разрешение

1 °

Характеристик формы волны

Сигналов типа

Синуса、Квадратной формы、Пульс (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная Синусоидальная волна, КМОП-волна, уровень постоянного тока (установка амплитуды постоянного тока путем регулировки смещения), Полуволна, полная волна, положительная волна лестницы, анти-лестничная волна, шумовая волна, экстенциальный подъем, экстенциальное падение, симплетический пульс и Lorenz пульс и 60 произвольных форм волны

Длина волны

2048 точек

Сигналов частота дискретизации

200Мвыб/с

Сигналов в вертикальном направлении

12 Биты

Синусоида

Гармоническое подавление

≥ 40DBc (<1 МГц); ≥35Дбк (1 МГц~ 25МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц~20 кГц)

Прямоугольная волна

Регулируемые по высоте люстры, время

≤ 20ns

Выброс

≤ 10%

Рабочий цикл диапазон регулировки

0.1%-99.9%

TTL сигнала

Уровень выходного напряжения

≥ 3Vpp

РазветвителяКоэффициент

≥ 20TTL

Регулируемые по высоте люстры, время

≤ 20ns

COMS сигнала

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Регулируемые по высоте люстры, время

≤ 20ns

ЗубастойВолна

Рабочий цикл>50%

Зубастой волна

Рабочий цикл<50%

Зубастой волна

Произвольная волна

Кол-во

16 групп

Глубина хранения/группа

1KB / 16 групп

Выходного сигнала

Диапазон измерения частоты

Время ворот = 10S 0,1 HZ-60MHZ

Время ворот = 1S 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Диапазон входного напряжения

0.5Vp-p ~ 20Vp-p

Диапазон измерений

0 ~ 4294967295

Метода подсчета

Руководство по эксплуатации

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, максимальное измерение 10s

Период измерения

Разрешение 20ns, максимальное измерение 20s

Рабочий цикл измерения

Разрешение 0.1%, диапазон измерения 0.1% ~ 99.9%

Выбор источника

1. ВКЛ. Вход (сигнал переменного тока)

2. TTL_IN вход (цифровой сигнал)

Связь характеристики

Интерфейс

Используйте USB для последовательного интерфейса

Скорость передачи

57600bps

Протокол

Использование командной строки, Соглашение открыто

Другие

Блок питания

DC 5V ± 0,5 V

Измерение

180*190*72 мм

Вес нетто

550 г (хост) 480 г (приложение)

Вес брутто

1090 г

Рабочая среда

Температура:-10 ℃ ~ 50 ℃ влажность<80

Гарантия

1.-один год гарантии.

2.-Если товар неисправен при получении, он должен быть в течение 7 дней с даты получения для обмена на новый (покупатель должен вернуть все оригинальные и неповрежденные товары при повторной продаже).

3.-мы получим возвращенные товары, мы отправим их обратно как можно скорее.

4.-Наша гарантия не распространяется на любые продукты, которые физически повреждены или подAbНормальные условия эксплуатации в результате неправильного использования или неправильной установки деталей.

 Отгрузка

1.-Мы можем отправить товары по всему миру.

2.- DHL, FedEx, UPS, EMS, China Post Воздушную почту, AliExpress Стандартная доставка доступна.

3.-Товар будет отправлен в течение 3 дней после получения оплаты.

4.-пожалуйста, убедитесь, что ваш адрес доставки и контактный номер телефона верны, когда вы предлагаете товар.

5.-Вы можете отслеживать состояние вашего продукта на веб-сайте после его отправки.

6.-время перевозки определяется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время праздничного сезона.

7.-Если вы не получили посылку в течение 45 дней с момента оплаты, пожалуйста, свяжитесь с нами. Мы Отследим доставку и свяжемся с Вами как можно скорее с ответом.

 Для возврата или замены

1.-У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его с даты получения. Если этот товар находится в вашем распоряжении более 7 дней, он считается использованным, и мы не можем вернуть или отправить замену. Стоимость доставки оплачивается как продавцом, так и покупателем пополам.

2.-Все возвращенные товары должны быть в оригинальной упаковке, и, пожалуйста, сообщите нам номер отслеживания доставки и конкретную причину возврата.

 Налоги или пошлины на импорт

1.-Ввозные таможенные пошлины, налоги и другие сборы не включены в цену товара. Эти сборы предоставляются покупателем.

2.-пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены перед покупкой.

3.-пожалуйста, подтвердите подробную информацию о фактуре доставки. Например, какую цену мы должны указать в накладной или как описать товар и т. Д.

Обратная связь

1.-поскольку ваш отзыв очень важен для нашего развития, мы искренне приглашаем вас оставить положительный отзыв для нас, если вы удовлетворены нашим продуктом и обслуживанием.

2.-наша программа оставит вам такой же отзыв после вашего положительного отзыва.

3.-пожалуйста, свяжитесь с нами, прежде чем оставить нейтральный или отрицательный отзыв, мы постараемся сделать все возможное, чтобы решить проблемы.

Большое вам спасибо
