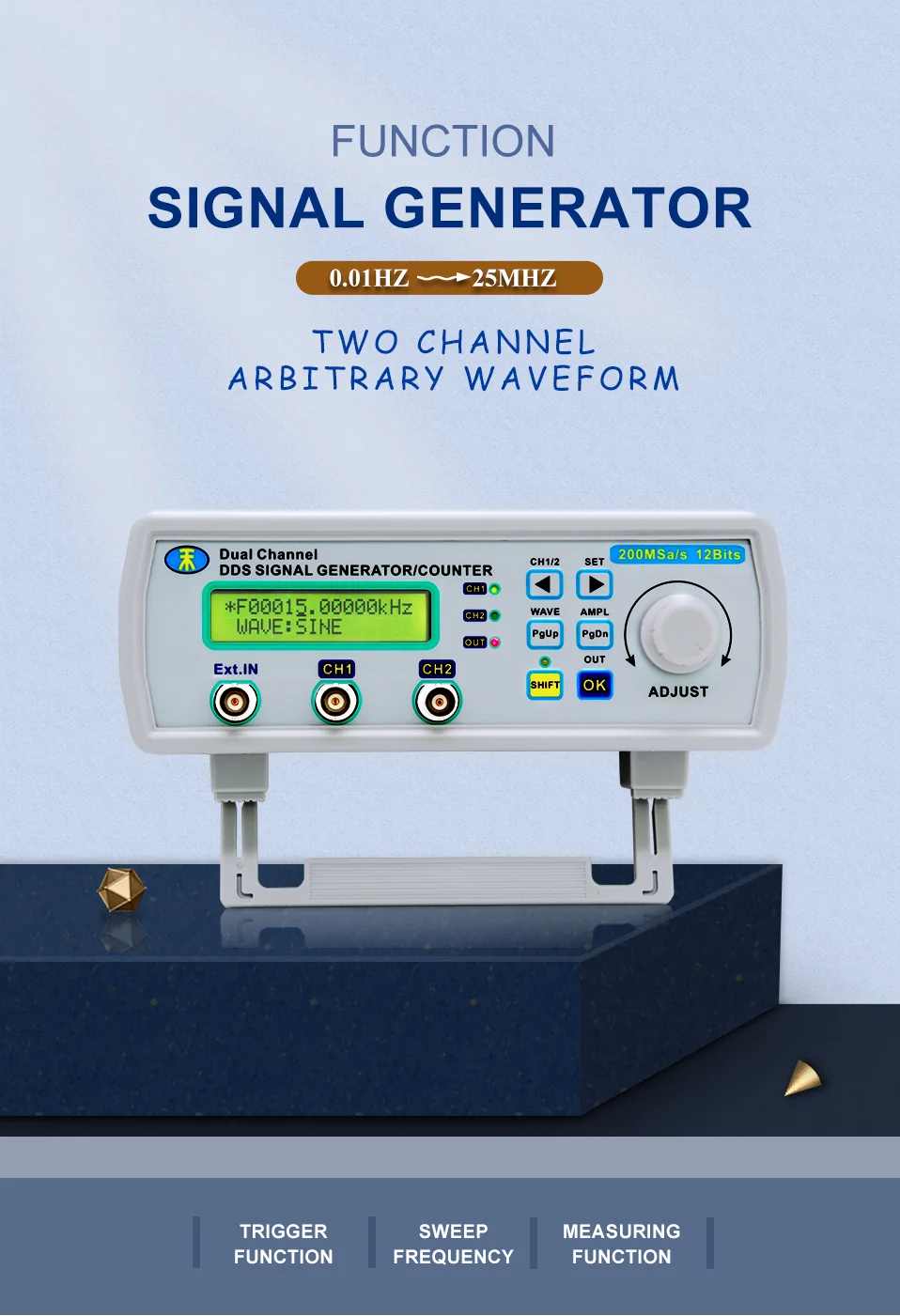

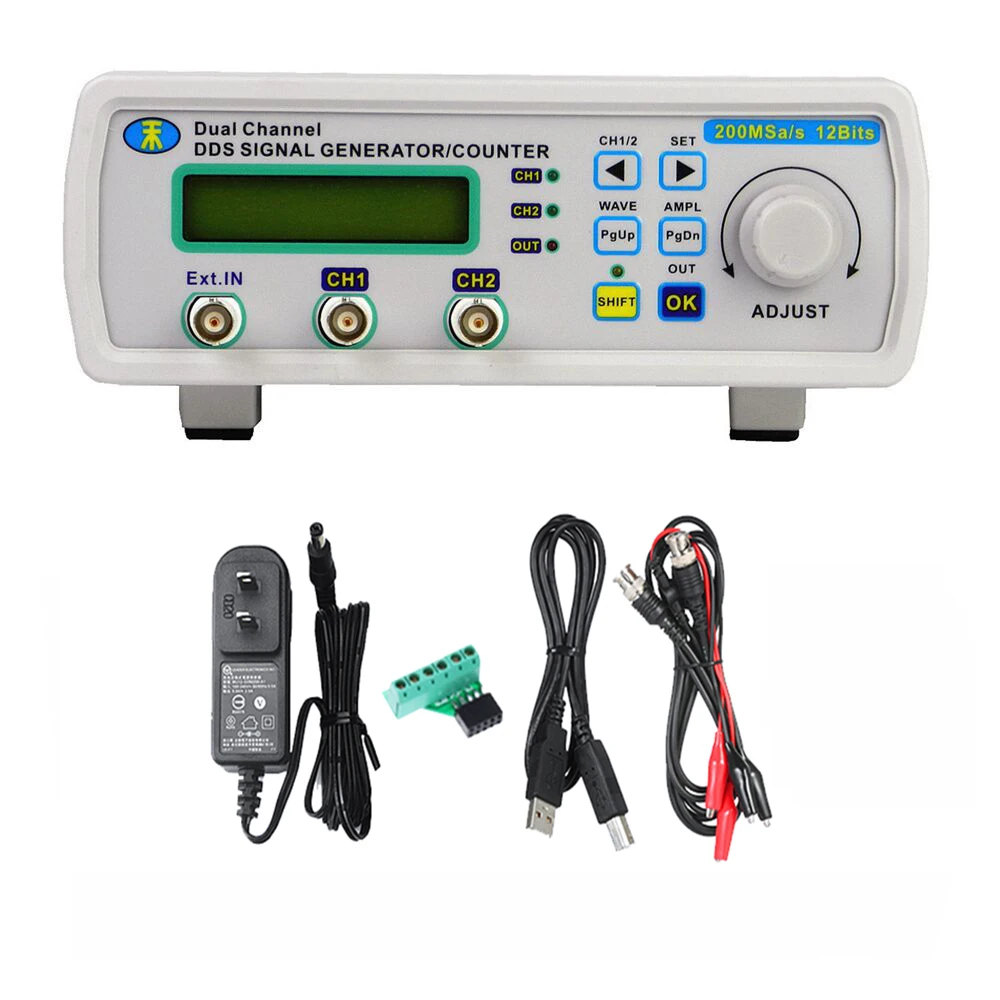

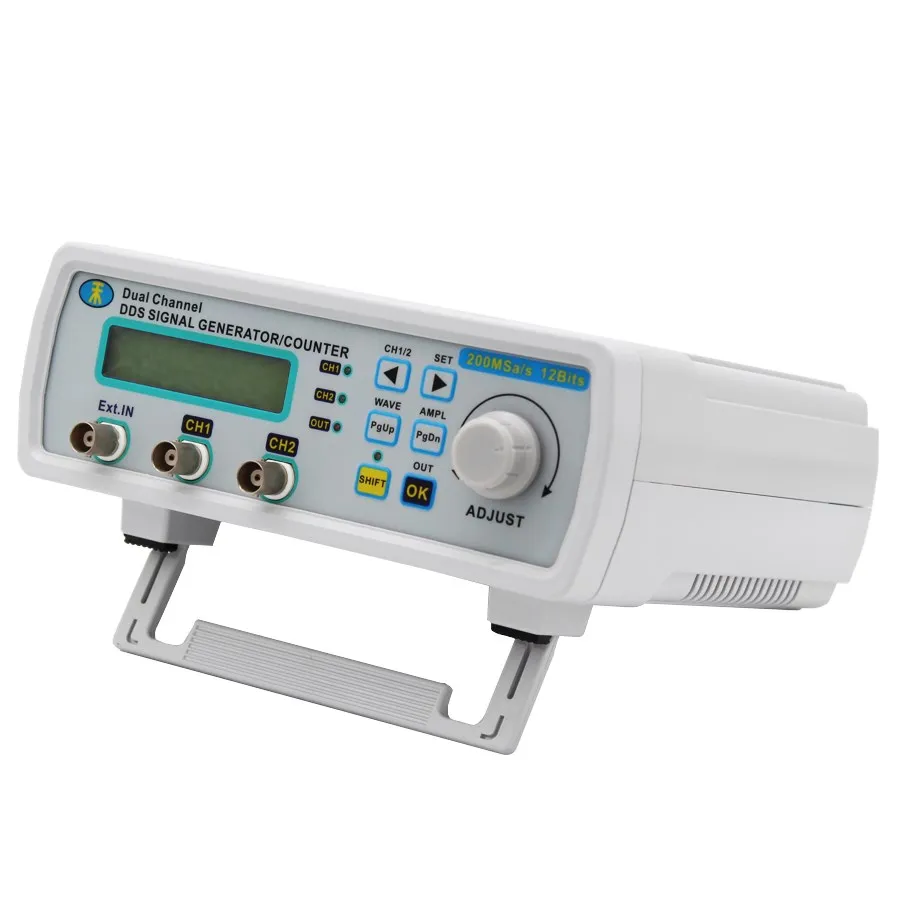

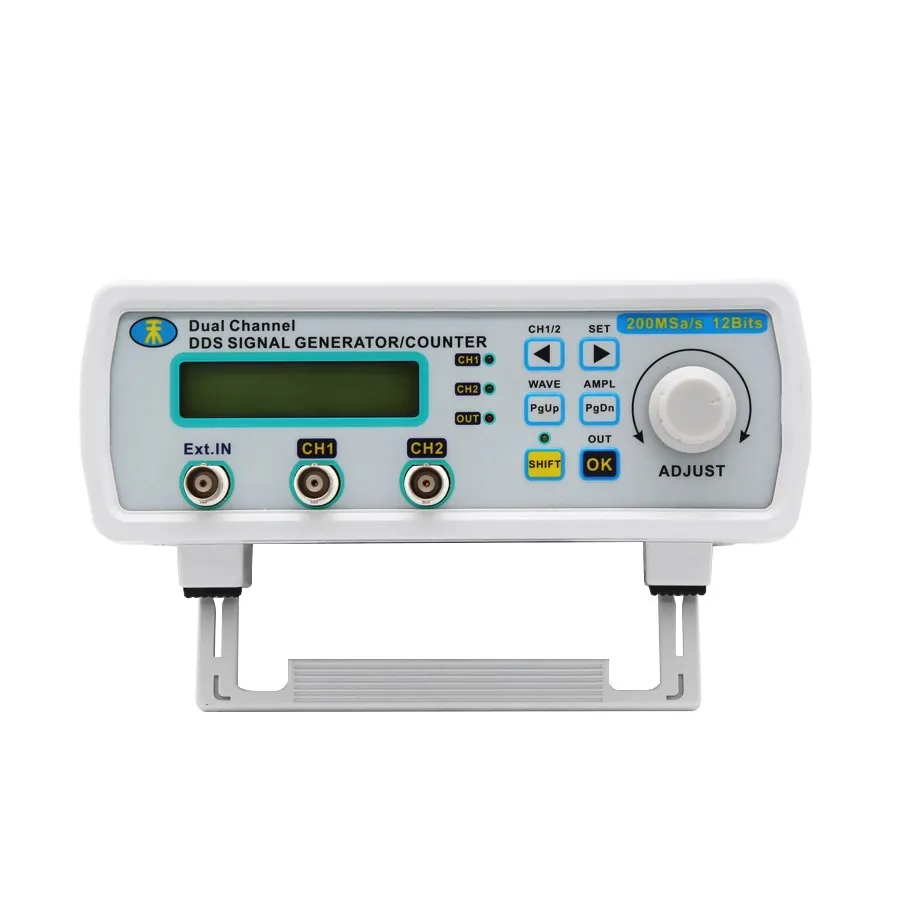

JUNTEK MHS5200A25MHz DDS генератор сигналов с цифровым управлением двухканальный счетчик

Двухканальный генератор сигналов серии MHS5200A сочетает в себе несколько функций s, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, развертка, счетчик и счетчик частоты и т. д. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Это отличный испытательный или измерительный инструмент для инженеров электроники, электронной лаборатории, обучения и исследований.

Выбор модели

MHS-5206A

MHS-5212A

MHS-5220A

MHS-5225A

Синусоидальная волна Частотный диапазон

0~6 MГц

0~12 МГц

0~20 МГц

0~25 МГц

Прямоугольная волна Частотный диапазон

0 ~ 6 MГц

Пульсовой волны Частотный диапазон

0~6 MГц

TTL / COMS Частотный диапазон цифрового сигнала

0 ~ 6 MГц

Произвольный/другой Частотный диапазон волны

0~6 MГц

Частотные характеристики

Частота Дискретность

10 МГц

Частота ошибок

± 5x10^-6

Стабильность частоты

± 1X10^-6/5 часов

Произвольный/другие формы волны

50Ω ± 10%

Амплитуда характеристика

Амплитудный диапазон (пиковое-пиковое значение)

5mVp-p ~ 20Vp-p

Разрешение амплитуды

1mVp-p (-20дБ затухание) 10mVp-p (Не затухания)

Амплитуда стабильности

± 0.5% (каждые 5 часов)

Ошибка амплитуды

± 1% + 10мв (частота 1кГц, 15Vp-p)

Офсетная печать диапазон

-120% ~ + 120%

Офсетная печать Разрешение

1%

Относительный диапазон

0 ~ 359 °

Фазы разрешение

1 °

Характеристик формы волны

Сигналов типа

Синуса、Квадратной формы、Пульс (регулируемый Рабочий цикл, точная регулировка ширины и периода импульса), треугольная волна, частичная Синусоидальная волна, КМОП-волна, уровень постоянного тока (установка амплитуды постоянного тока путем регулировки смещения), Полуволна, полная волна, положительная волна лестницы, анти-лестничная волна, шумовая волна, экстенциальный подъем, экстенциальное падение, симплетический пульс и Lorenz пульс и 60 произвольных форм волны

Длина волны

2048 точек

Сигналов частота дискретизации

200Мвыб/с

Сигналов в вертикальном направлении

12 Биты

Синусоида

Гармоническое подавление

≥ 40DBc (<1 МГц); ≥35Дбк (1 МГц~ 25МГц)

Суммарный коэффициент гармонических искажений

<0.8%(20 Гц~20 кГц)

Прямоугольная волна

Регулируемые по высоте люстры, время

≤ 20ns

Выброс

≤ 10%

Рабочий цикл диапазон регулировки

0.1%-99.9%

TTL сигнала

Выход уровня

≥ 3Vpp

РазветвителяКоэффициент

≥ 20TTL

Регулируемые по высоте люстры, время

≤ 20ns

COMS сигнала

Низкий уровень

<0,3 V

Высокий уровень

1 В ~ 10 в

Регулируемые по высоте люстры, время

≤ 20ns

ЗубастойВолна

Рабочий цикл>50%

Зубастой волна

Рабочий цикл<50%

Зубастой волна

Произвольная волна

Количество

16 групп

Глубина хранения/группа

1KB / 16 групп

Выходного сигнала

Диапазон измерения частоты

Время ворот = 10S 0,1 HZ-60MHZ

Время ворот = 1S 1 Гц-60 МГц

Ворота времени = 0,1 S 10 Гц-60 МГц

Ворота времени = 0,01 S 100 Гц-60 МГц

Вход диапазон напряжения

0.5Vp-p ~ 20Vp-p

Диапазон измерений

0 ~ 4294967295

Метода подсчета

Руководство по эксплуатации

Измерение ширины положительного и отрицательного импульса

Разрешение 10ns, максимальное измерение 10s

Период измерения

Разрешение 20ns, максимальное измерение 20s

Рабочий цикл измерения

Разрешение 0.1%, диапазон измерения 0.1% ~ 99.9%

Выбор источника

1. ВКЛ. Вход (сигнал переменного тока)

2. TTL_IN вход (цифровой сигнал)

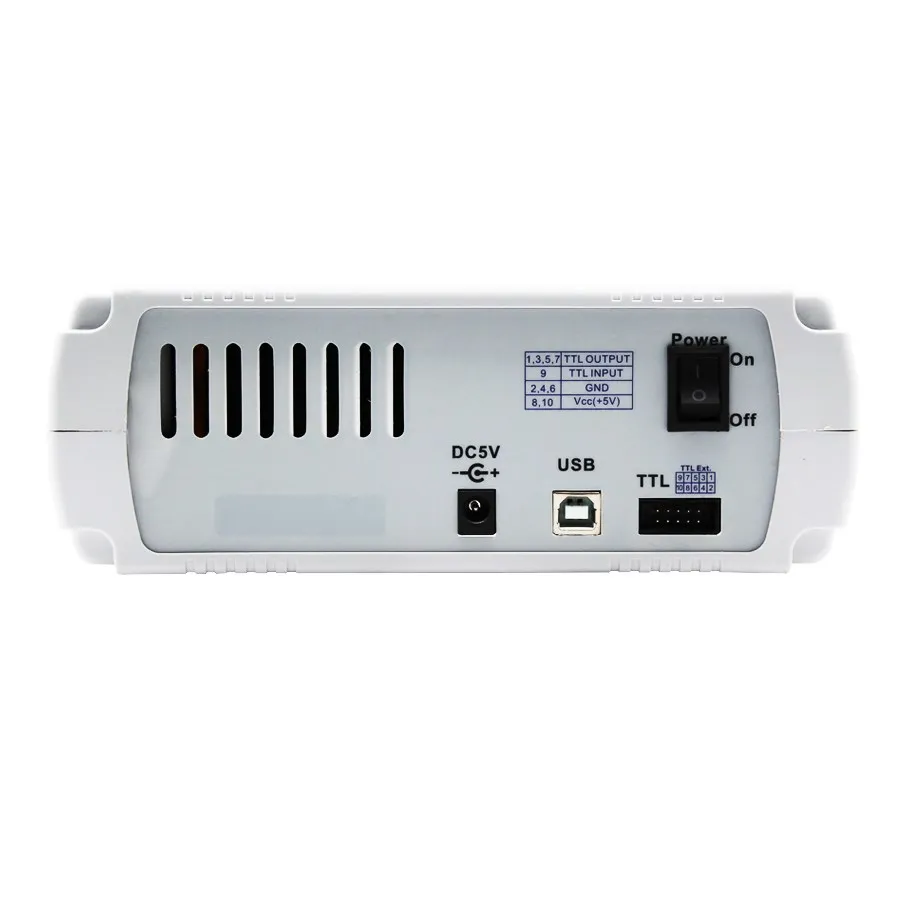

Связь характеристики

Интерфейс метод

Используйте USB для последовательного интерфейса

Связь скорость

57600bps

Протокол

Использование командной строки, Соглашение открыто

Другое

Мощность питания

DC 5V ± 0,5 V

Измерение

180*190*72 мм

Вес нетто

550 г (хост) 480 г (приложение)

Вес брутто

1090 г

Рабочая среда

Температура:-10 ℃ ~ 50 ℃ влажность<80
