ESP8266 12V 4 WiFi реле канала модуль умный дом с помощью приложения на телефоне

Описание продукта:

I. Обзор
12 V ESP8266 четырехходовой WI-FI триггерный релейный модуль использует ESP-01 как WI-FI модуль с зрелый и стабилизированный 8-битный MCU чип. Он может осуществить Беспроводное управление 4-полосная реле с помощью мобильного приложения на телефоне в локальной сети в простая Настройка процесса.
Во-вторых, функциональные характеристики
1, встроенный высокопроизводительный микропроцессор и ESP-01 wifi модуль;
2, модуль имеет 2 режима работы:
Режим 1: мобильный телефон непосредственно установлен на модуле wifi;
Режим 2: мобильный телефон и модуль wifi загружаются на маршрутизатор одновременно;
Дополнительные функции: он также может использоваться в качестве usb-реле при отключении ESP-01.

3, дальность передачи:
(1) в открытой среде, максимальное стабильное расстояние передачи, когда мобильный телефон установлен на модуле wifi, составляет 100 м;
(2) Когда модуль Wi-Fi и мобильный телефон установлены на роутере в то же время, расстояние передачи сильно согласно сигналу маршрутизатора.
Слабой и тех или иных.

4. Используйте технологию Smartconfig для завершения настройки ESP-01 учетной записи модуля wifi и пароль на мобильном телефоне. Настроенная учетная запись и пароль имеют функцию отключения питания.

5, бортовое 12 В, 10 А/250 В AC 10 а/30 В DC реле, может непрерывно сосать 100000 раз, с защитой от диодов, короткое время отклика;

6, выбор встроенного режима и индикатор рабочего состояния в режиме реального времени;

7, с 4 оптопара изоляции, сильная анти-помехи способность;

8, резервный интерфейс отладки UART и интерфейс загрузки программы MCU.

В-третьих, ознакомление с оборудованием и пояснение
Размер платы: 60*63 мм
Функция Описание:
1, встроенные ресурсы:
IN +, IN-: 12 V вход питания;
5 V, GND, TX RX: последовательный порт UART pin;
SWIM, PIN8, NRST: резервный порт загрузки программы MCU.
Кнопка S1: переключатель режимов, по умолчанию Режим 1
Нажмите клавишу S2: восстановление заводских настроек
Светодиодный D1/D2/D3/D4 (красный светильник): индикатор работы реле светильник ed при включении
Светодиодный D7 (красный): индикатор Mode 1
Светодиодный D5 (синий светильник): индикатор Mode 2
Светодиодный D6 (зеленый светильник): индикатор рабочего состояния, описанный следующим образом:
(1) Когда он гаснет, это означает, что он самонастраивается или теряет соединение с маршрутизатором;
(2) Когда 0,5 S мигает, это означает ожидание приложения для мобильного телефона, чтобы настроить учетную запись wifi и пароль для модуля ESP-01;
(3) когда 2 S мигает медленно, это означает, что Конфигурация завершена, ожидая TCP соединения с трубкой;
(4) когда он всегда включен, это означает, что он устанавливает TCP соединение с трубкой.

Защищены 2 перемычки: Пожалуйста, подключите нижний конец при обычном использовании (ie RX соединяет RX1, TX соединяет TX1). Если вы хотите использовать модуль последовательного порта USB к ttl для отладки ESP-01 модуля, Пожалуйста, подключите его к верхней части (в противном случае могут быть помехи).

COM1: общий конец;
NC1: обычно закрыто, реле коротко замыкается с COM1 до того, как реле закрыто, и оно является пустым после всасывания;
NO1: обычно открывается, реле является свободным перед всасыванием, и коротко до COM1 после всасывания.
Ком2: общий конец;
NC2: обычно закрытый, реле коротко до COM2, прежде чем реле закрыто, и он является свободным после всасывания;
NO2: обычно открывается, реле подвешено перед закрытием, и коротко до COM2 после вытягивания.
COM3: Общественный
NC3: Нормально закрытый, короткий замыкание с COM3 до закрытия реле, и он свободен после всасывания;
NO3: обычно открывается, реле является свободным перед всасыванием, и коротко до COM3 после всасывания.
COM4: Общественный
NC4: Нормально закрытый, коротковат до COM4 до закрытия реле, и он остается открытым после всасывания.
NO4: обычно открывается, реле остается неподключенным до того, как оно всасывается, и это короткое замыкание с COM4 после вытягивания.

Инструкции управления реле (Шестигранная):
Откройте первое реле: A0 01 01 A2
Выключите первое реле: A0 01 00 A1
Откройте второе реле: A0 02 01 A3
Закройте второе реле: A0 02 00 A2
Откройте третью реле: A0 03 01 A4
Выключение третьего реле: A0 03 00 A3
Откройте четвертое реле: A0 04 01 A5
Выключите четвертое реле: A0 04 00 A4

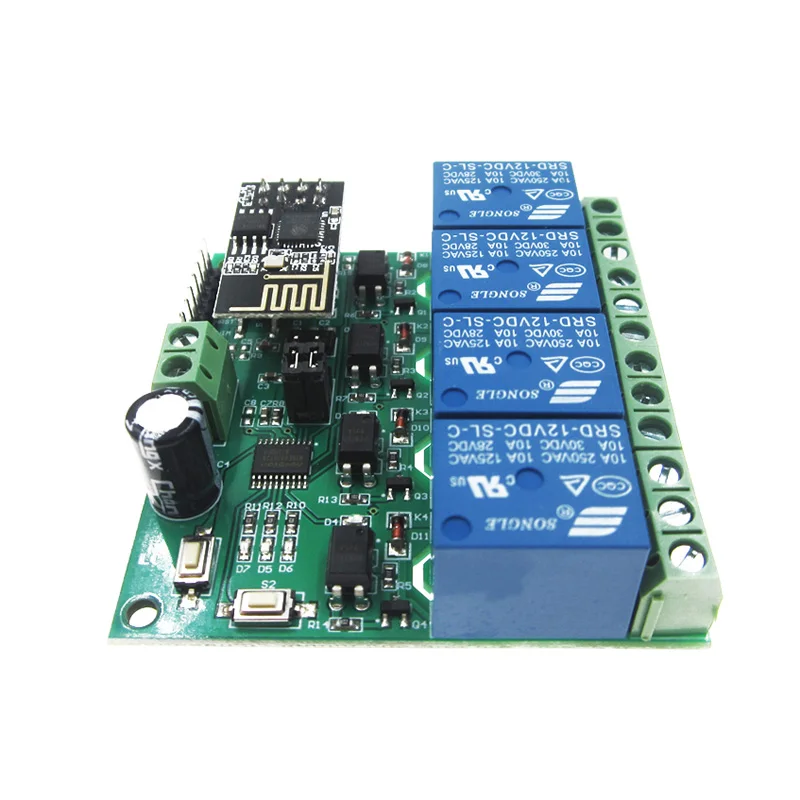

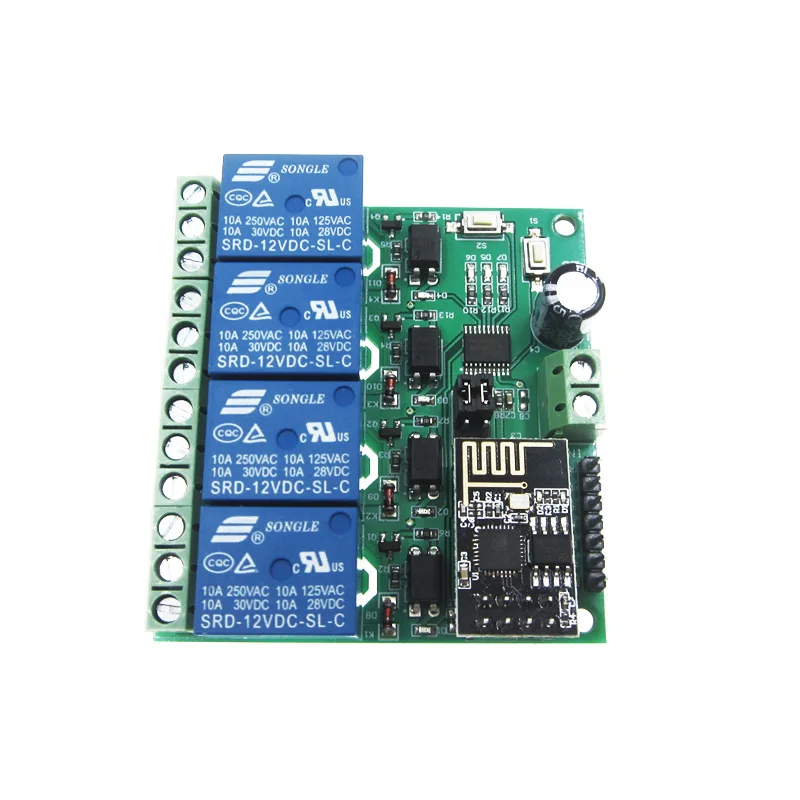

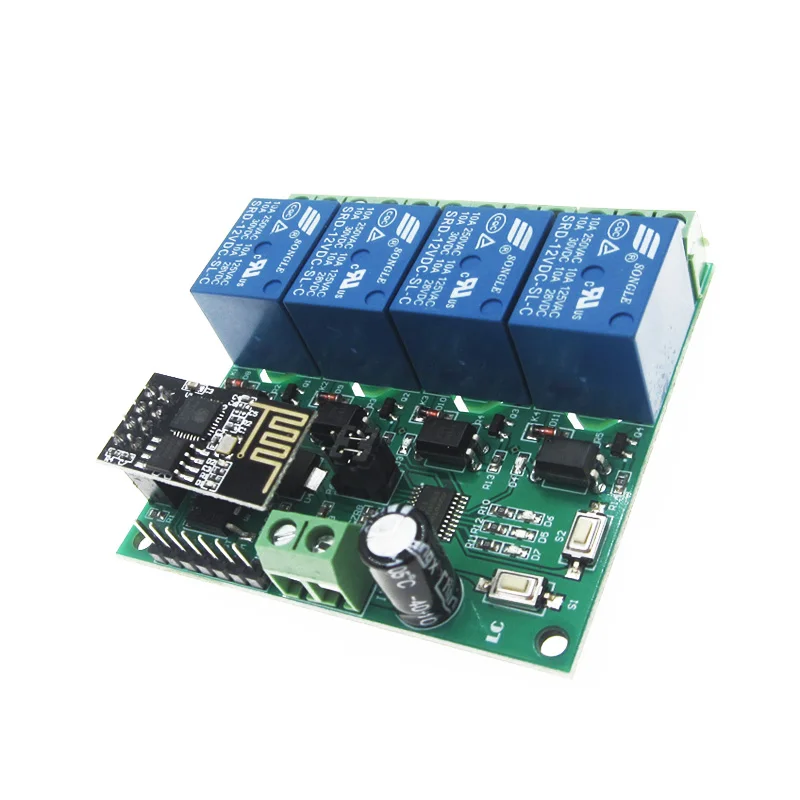

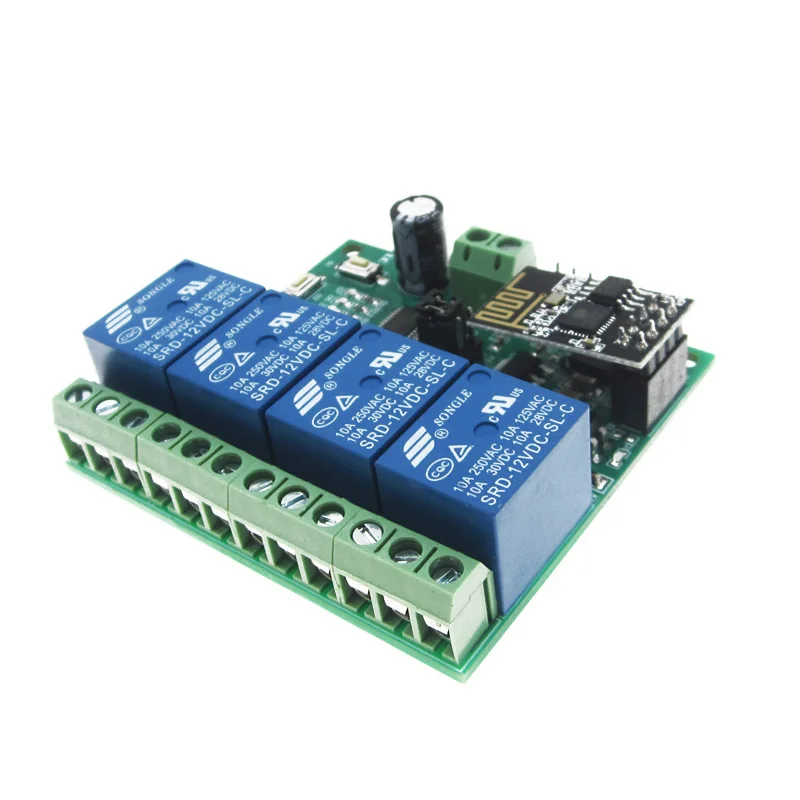

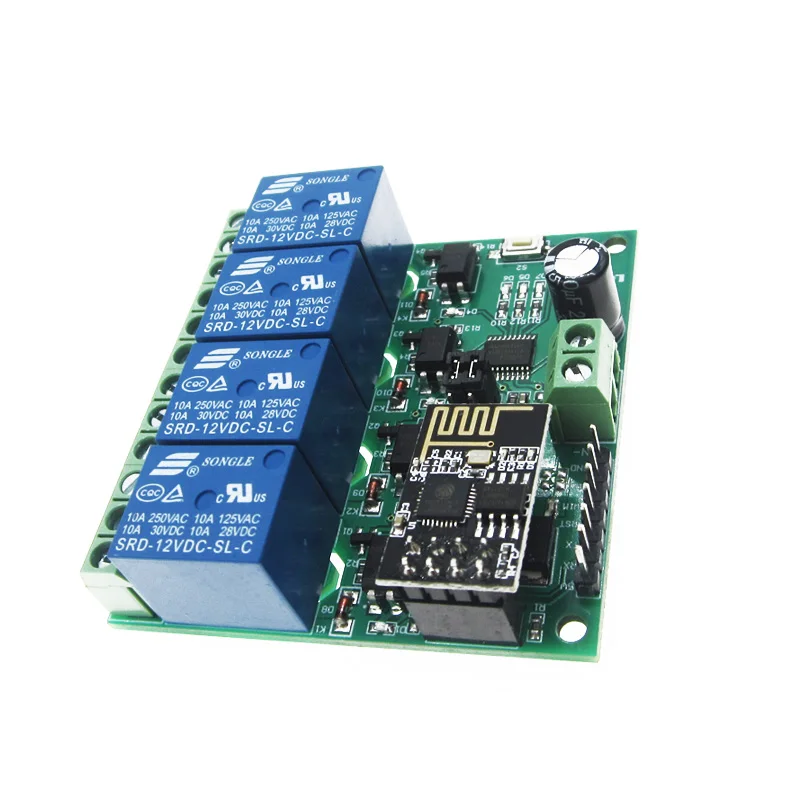

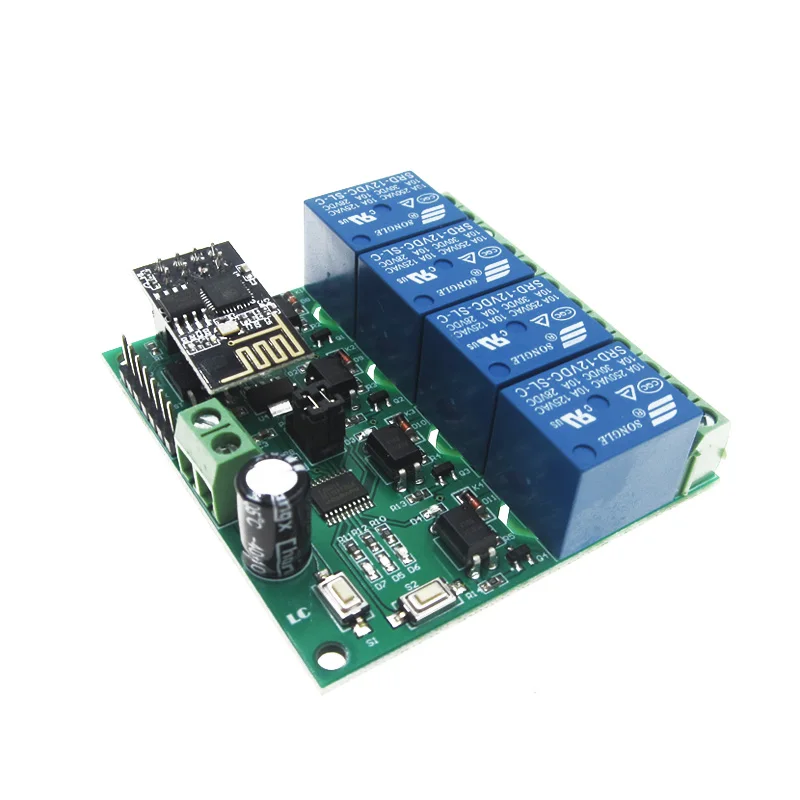

Фотографии товара
