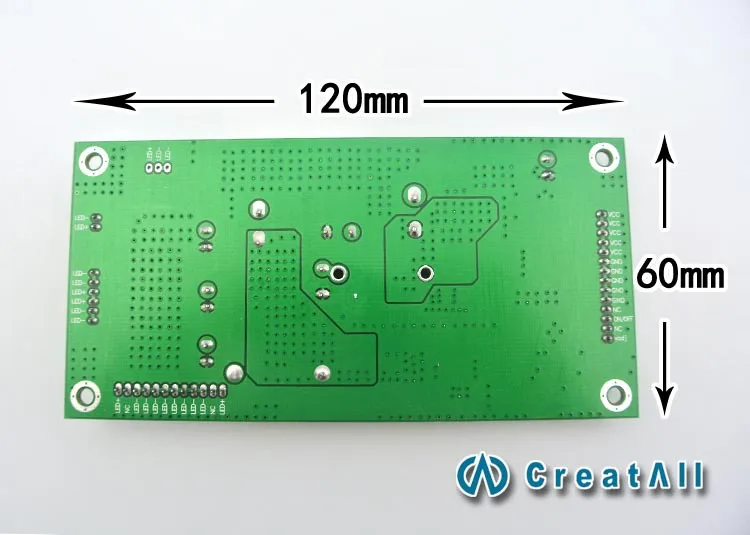

CA-288 универсальная плата драйвера для подсветки телевизора с ЖК-дисплеем

CA-288 универсальная плата драйвера для подсветки телевизора с ЖК-дисплеем

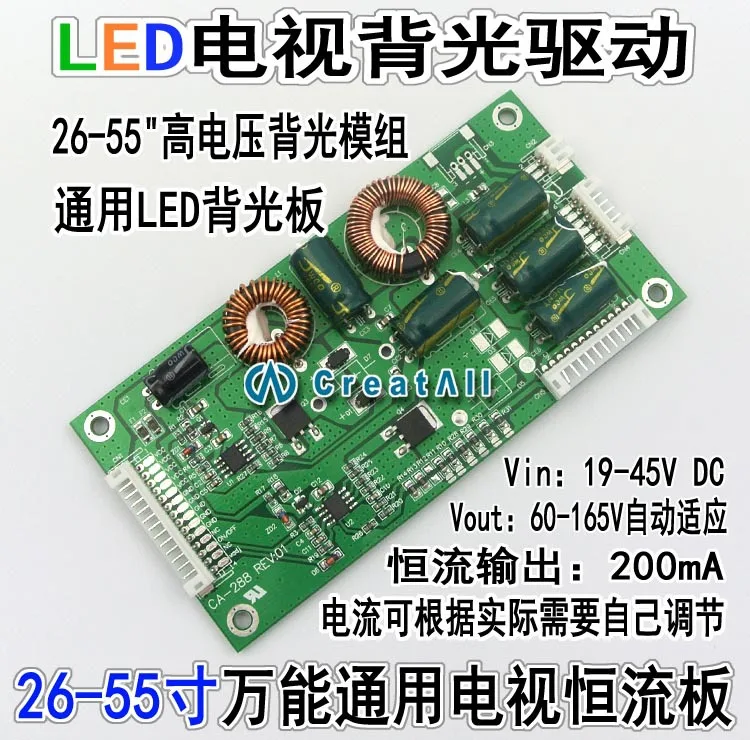

В целях:26Дюймов-55ДюймовСветодиодные лампыПревышено напряжение ТВ монитора100VУказанные выше165VСледующее

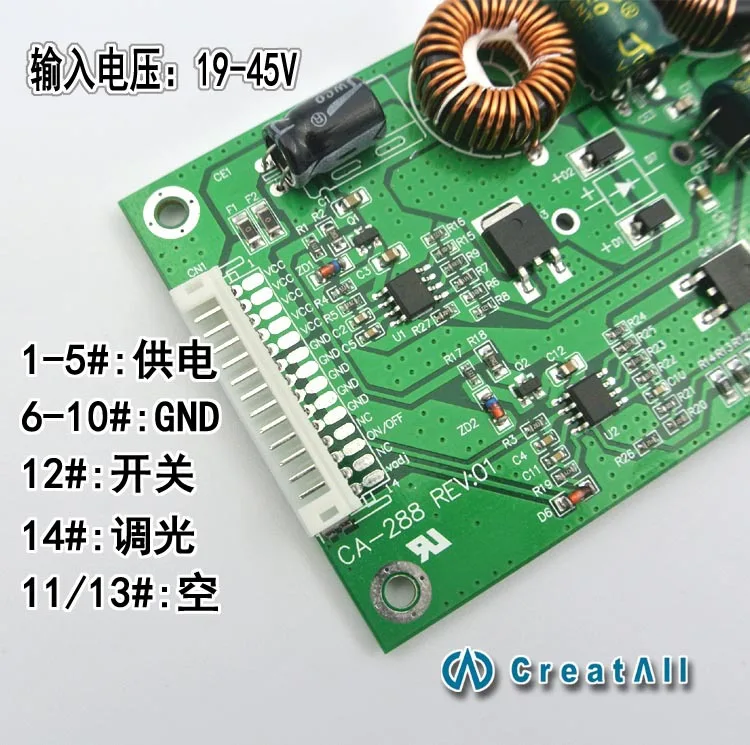

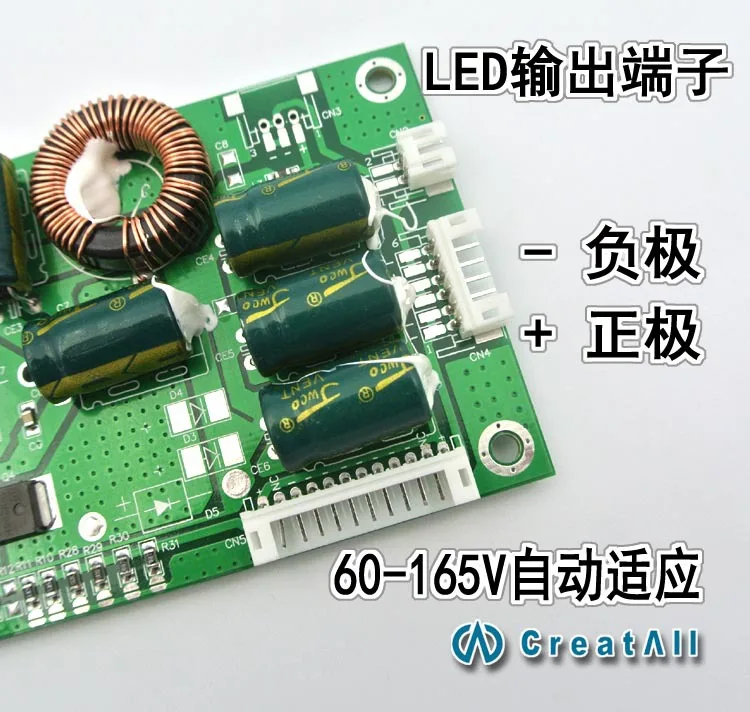

Вход диапазон напряжения: 19-45 В постоянного токаВыход диапазон напряжения: 60-165 В постоянного тока

Выход ток:10MA-1000MAМожет быть установлен

Перед покупкой вам необходимо знать следующую важную информацию:

1. Рабочее напряжение бар-светильник должен быть в60V-165Между произвольным напряжением. Не менее60V, Если он меньше, чем60VМожете купить другие товары в моем магазине. Не может быть выше, чем165V, Предельное рабочее напряжение изделия не должно быть выше165V, Больше, чем это напряжение будет отображаться на экране темные или мигающие огни и так далее. Этот продукт является только постоянным током, а не постоянным напряжением, напряжение будет зависеть от потребностей ламп, автоматически отрегулируйте напряжение до соответствующего напряжения, поэтому вам не нужно запутываться при отсутствии нагрузки, Когда измеренное напряжение-это количество вольт.
2. Ввиду того, что многие покупатели покупают модифицированные, и необходимость изменения параметров машины неизвестна, это утверждение: мы продали качество продукции, производительность не является проблемой, но не может гарантировать, что приобретенные товары будут успешно освещены фактами. Существует много причин, которые могут привести к несоответствию, напряжению, источнику питания, подключению, конструкции и т. д. могут привести к несоответствию.
3. На условиях гарантии: один год гарантии, с даты покупки7Дней после того, как фрахт не был доставлен в один конец, один месяц спустя1Год доставки, бесплатное обслуживание. Качество товаров, продаваемых нашим магазином, стабильное и надежное, может привести к многим причинам плохого: во-первых, неправильная работа вызвана коротким замыканием; Во-вторых, не дает правильной функции напряжения ноги или сигнала, светильник полярности полюса не является правильным; Фактические параметры полностью превосходят мои параметры продукта (например, светильник, напряжение бара180VВыше не будет управляться...)
4. Общие параметры:60V-160V 200MA @ 24VIN

5. Проблемы, которые могут возникнуть при надлежащем освещении:

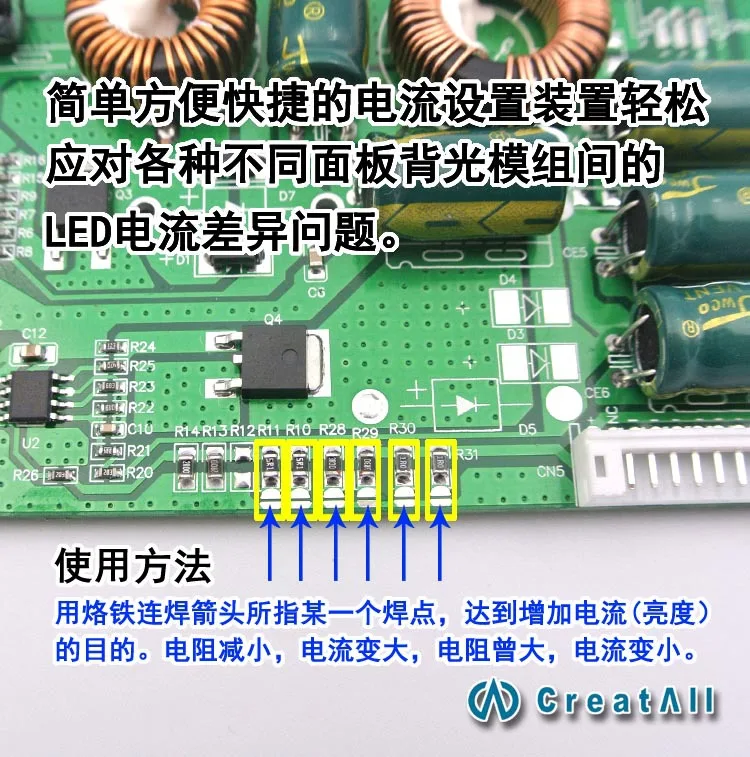

   1.Яркости недостаточно, экран значительно темнее, чем оригинальная плата, на этот раз с двух сторон, один, подключен к диммирующей ноге после попытки Чтобы попытаться настроить яркость пульта дистанционного управления, можно решить, если не решить, проверить фактическое напряжение бит ноги, (Примечание: I ПродуктыС напряжением 0 ВКогда яркость самая темная, самая темная, когда напряжение высокое.) Если диапазон напряжения является аналоговым режимом напряжения0V-5VИли0V to 3,3 V, Если напряжение было на высоком напряжении не может быть уменьшено, следует отрегулировать. В том случае, еслиPWMНапряжение сигнала работает стабильно3,3 V, На этот раз, если переданный на самый яркий или не отвечающий требованиям второй программы, придется осуществить. Во-вторых, регулируйте сопротивление платы, ток увеличивается, чтобы удовлетворить требования.

6.

   Из-за того, что многие покупатели не понимают топологию платы светодиодный драйвер, ее принцип работы не понимает, что прямой результат может быть неправильно использован! Настоящим я секретарь текущей популярной программы топологии. Наиболее часто используемая топология есть три: boost, buck, boost-buck.

   1. Топология Boost означает тип boost. (Vout) должно быть больше, чем в источника питания входное напряжение транспортного средства (Vin), и это отношение больше, чем 1: 1,5, то есть в том случае, если Входное напряжение 12V, СВЕТОДИОДНЫЙ индикатор напряжения должен быть в 18 в или более, затем светодиодный наддув для правильной работы, Если светодиодный индикатор напряжения немного выше, чем вин или вин, ниже ситуации, которая происходит, когда машина светодиодный индикатор питания загорается, управляя переключателем платы, затемнение, И т. Д. Не может повлиять на контроль. 2. Программа Boost имеет преимущество простой структуры, высокой эффективности. Недостаток в том, что коэффициент повышения ограничен, как правило, лучшее соотношение повышения в 2-4 раза. Более 6 раз, когда потеря переключения резко повысилась, температура устройства переключателя высохла, ухудшение стабильности системы.

   2. Топология Buck означает тип buck. (Vout) должно быть ниже входного напряжения источника питания (VIN), то есть: если Входное напряжение составляет 12 В, напряжение бара-светильник ниже 12 В, 24В, когда плата постоянного тока, использующая такие программы, требует напряжения нагрузки, она будет меньше 24 В, Если светодиодный светильник бар, когда напряжение выше, чем вин, не может водить светильник. Схема Buck имеет преимущество простой структуры, эффективность немного выше, чем программа Boost. Недостатком является то, что только небольшое количество серий светодиодный, когда мощность слишком большое количество параллельных групп, для ограничения пространства светодиодный модуль подсветки PCB следы отрицательные.

   3. Топология Boost-buck означает тип up-buck. Интерпретация: эта программа также имеет функцию rise - buck. Первые два режима программы. Но недостатком является то, что эффективность низкая, не подходит для питания больших случаев.

   Наиболее широко используемая в отрасли программа Boost, затем Buck, boost-buck меньше.



   Более общий светодиодный драйвер платы работает, представлен вам, я надеюсь, что вы делаете в Профессионале, чтобы понять, чтобы лучше и более точно завершить работу. И Lt;

7. Проблемы, которые могут возникнуть при надлежащем освещении:

   1.Яркости недостаточно, экран значительно темнее, чем оригинальная плата, на этот раз с двух сторон, один, подключен к диммирующей ноге после попытки Чтобы попытаться настроить яркость пульта дистанционного управления, можно решить, если не решить, проверить фактическое напряжение бит ноги, (Примечание: I ПродуктыС напряжением 0 ВКогда яркость самая темная, самая темная, когда напряжение высокое.) Если диапазон напряжения является аналоговым режимом напряжения0V-5VИли0V to 3,3 V, Если напряжение в высоком напряжении не может быть уменьшено, следует отрегулировать. В том случае, еслиPWMНапряжение сигнала работает стабильно3,3 V, На этот раз, если вы перешли на самый яркий или не отвечаете требованиям, которые вы должны выполнитьВторая схема. Во-вторых, регулируйте сопротивление платы, ток увеличивается, чтобы удовлетворить требования.
