Комплект робота-контроллера для автомобильного шасси с серводвигателем |

Информация о продукте

Комплект роботизированного контроллера совместим с Arduino

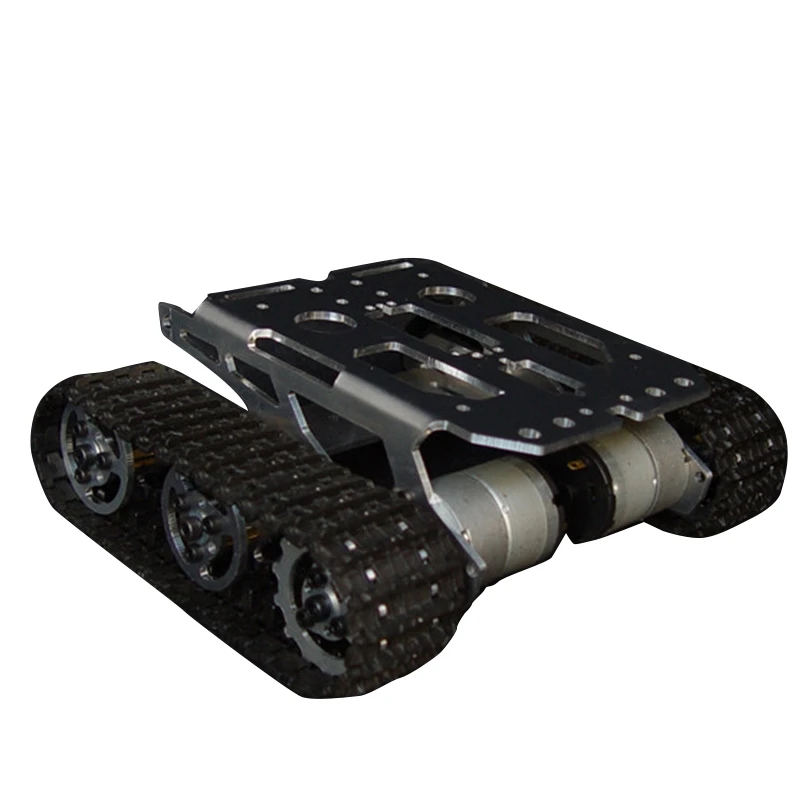

• Uno платы:Панель управления для шасси автомобиля с роботом-баком

• 2-канальный и 16-канальный servo control board: Может контролировать 2-канальный мотор, и в то же время, может контролировать 16-канальный сервопривода, который очень подходит для the robot car» шасси, С тех пор, как 2-канальный мотор может управлять автомобилем, и 16-канальный серво может управлять 16 шт. servo, например, пусть камеры двигаться, или робот-манипулятор.

• HC-06 модуль bluetooth: Который является инструментом связи и может быть использован для связи телефона и автомобиля. Это конверсионная связь, но расстояние дистанционного управления очень ограничено, около 10 м или около того.

• Более подробную информацию, пожалуйста, перейдите Вики. Доит. Ам.

Arduino UNO комплект:

Функциональные характеристики:

• Может управлять 2 дорожным мотором и 16 дорожным сервоприводом;

• Использование Bluetooth (резервный линейный интерфейс) или Wi-Fi управления;

• Складная конструкция штепсельной вилки;

Способ подключения источника питания:

• Разбивание цепи VM и VIN, (индивидуально управляемый двигатель, 6 ~ 36 В);

• Разбиение цепи VS и VIN, (индивидуально управляемый сервопривод 6 ~ 18 В);

• Защита от короткого замыкания VM и идентификационный номер транспортного средства, и защита от короткого замыкания VS и 5V. Мотор Управления (6 ~ 18 в) и 16 дорожный 5 в сервопривод одновременно.

HC-06 модуль Bluetooth:

• Работает с любыми usb-адаптерами Bluetooth.

• По умолчанию скорость передачи крыса

• E: 9600,8,1,n.

• Встроенная антенна.

• Покрытие до 30 футов.

• Версия Bluetooth: V2.0 + EDR

• Рабочее напряжение: 3,3 V

• Скорость передачи данных по умолчанию: 9600,8,1,n.

• Охвата сигнала: 30ft

• Размер товара: 4,3*1,6*0,7 см

• Вес изделия: 3g

• Посылка Размеры: 9*3*1 см

• Посылка Вес: 8 г

• Коммерческая серия: плата модуля Bluetooth

• С светодиодный светильник индикатора, используйте 150 мА и 3,3 В чип регулирования.

• С VCC.GND.TXD.RXD ногой для Bluetooth

• С кнопкой «Re-seach» (вкл/выкл/Пробуждение ноги для него, внешний MCU outinput «высокий уровень» может управлять модулем для повторного захвата)

• Совместим с модулем bluetooth master ".slave module" или модулем master-slave(whole).

• Вход напряжение: 3,3 ~ 6V

• Размеры: 1,55 см * 3,98 см

Примечание:

• Входного источника питания 3,3 ~ 6V, запрещает более 7V

• Нет "автоматически предотвращает питание peversing func", поэтому, пожалуйста, правильно подключите источник питания

• Мы рекомендуем установить «Bluetooth master module»

• «Состояние»-это Выходная ступня для состояния светодиодный, когда bluetooth «не подключен», выход «импульсный»; Когда bluetooth «подключен», выход «высокий уровень», мы можем определить состояние от "MCU"

• Если только плата, нет никакой "функции Bluetooth

Отгрузочная ведомость

• Комплект роботизированного контроллера Arduino: 1 комплект

• HC-06 модуль Bluetooth: 1 шт.

Фотографии продукта

Товаром

Wi-Fi Роботизированный контроллер комплект Серводвигатель плата DT-06 WiFi модуль для Arduino UNO, Пожалуйста, нажмите здесь>
