ISDS205X виртуальный ПК USB осциллограф DDS анализатор сигнала и логики 2CH 20 МГц полоса

ISDS205X виртуальный ПК USB осциллограф DDS анализатор сигнала и логики 2CH 20 МГц полоса

Виртуальный usb-осциллограф для ПК

Изготовитель: Cleqee

Особенности и технические характеристики:

Двухканальный цифровой осциллограф ISDS205, с «недорогой, высокой производительностью» в качестве целей дизайна. Хорошо продуманные пропускной способностью 20/частота дискретизации 48м, 2 канала, переменная поддержка X-T и XY для двухканального виртуального осциллографа, анализатора спектра, и устройство записи данных.

205X поддержка логического анализатора. Логический анализатор поддерживает наше логическое программное обеспечение и Saleae Logic 2 вида программного обеспечения
Логика Saleae поддерживает типы анализа SPI, IIC, UART и т. д. 917)
205X поддерживает функцию DDS. DDS поддерживает 5 видов выходного сигнала, Синусоидальная волна может выводить до 20 м.

Технические характеристики:
• Модель: Коллиматорный прицел с ISDS205X
• Каналы: 2
• Сопротивление: 1MΩ 25pF
• Соединение: AC/DC
• Вертикальное разрешение: 8 бит
• Диапазон усиления: от-6 до 6 в (зонд X1), от-60 до 60 в (зонд X10)
• Точность по вертикали: ± 3%
• Диапазон времени: 1 ns - 20 s
• Входная защита: диод, 50Vpk
• Автокомплект: Да (от 10 Гц до 20 МГц)
• Режим запуска: автоматический, нормальный и сигнальный
• Тип триггера: нет, подъемная кромка, опускающаяся кромка, поднимающаяся кромка или опускающаяся кромка
• Уровень запуска: Да
• Источник запуска: CH1, CH2
• Размер буфера: 1 Мб/канал
• Полоса пропускания: 20 МГц
• Максимальный образец: 48 мс/с
• Вертикальный режим: CH1, CH2, ADD, SUB, MUL
• Режим отображения: X, Y-T, X-Y
• Размеры: Да
• Сохранение волн: Osc (частный), Excel и Bmp

Анализаторы спектра:
• Каналы: 2
• Полоса пропускания: 20 МГц
• Алгоритм: FFT (18 окон), корреляция
• Точки FFT: 8 - 1048576/CHN
• Измерение FFT: гармонические (1-7), SNR, SINAD, ENOB, THD, SFDR
• Обработка фильтров: пихтовый фильтр поддерживает произвольный диапазон частотного метода выборки и прямоугольник, Бартлетт, треугольный, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, parzen, Lanczos, Kaiser, gaussand dolph_chebyshev, дизайн оконного метода
• Поддержка фильтра IIR «Butterworth», «Chebyshev I», «Chebyshev II», «эллиптический» тип дизайна фильтра.

Данные Регистраторы:
• Канал: 2
• Сопротивление: 1MΩ 25pF
• Соединение: AC/DC
• Вертикальное разрешение: 8 бит
• Диапазон усиления: от-6 до 6 в (зонд X1), от-60 до 60 в (зонд X10)
• 1 канал образца: 1K - 24M Hz
• 2 канала: 1K - 16M Hz
• Сохранение файла: максимум 4G, время записи, связанное с частотой дискретизации

Логический анализатор:
• Канал: 16
• Образец: 250 K - 24 MHz (8 каналов), 250 K - 16 MHz (16 каналов)
• Образцы: 1-2 Гб

Образец очков:
• 1 м-2 Гб

Логический анализатор Saleae:
• Канал: 8
• Образец: 25-24 МГц
• Анализатор протоколов: Atmel SWI, BiSS C, SPI, I2C, CAN, UART, I2S/PCM, DMX-512, JTAG, LIN, manner, 1-WIRE, UNI/O, простая параллельная, MDIO, USB1.1, PS/2 клавиатура/мышь
• Образцы: 1 Мб-10 ТБ

DDS:
• Волна: синус, квадрат (рабочий Круг, переменный), треугольник, вверх, вниз Sawtooth
• Амплитуда: ≥ 9 vp-p (без нагрузки)
• Сопротивление: 200Ω ± 10%
• Офсетная печать: ± 2,5 V
• Диапазон частот: 1 Гц-20 МГц

Витрина

Демонстрация товара

Посылка содержание

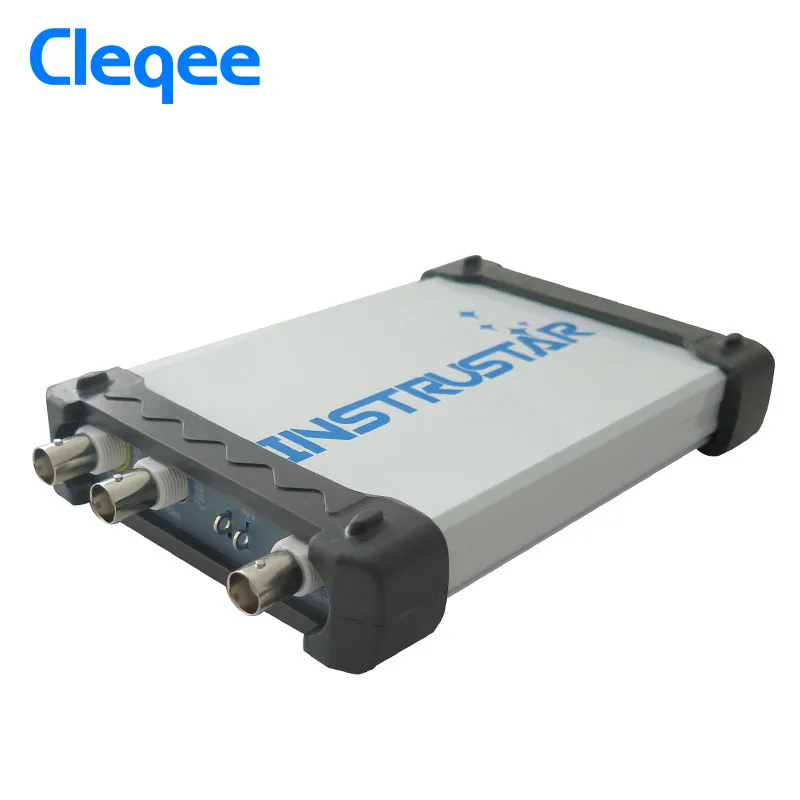

Корпус виртуального осциллографа

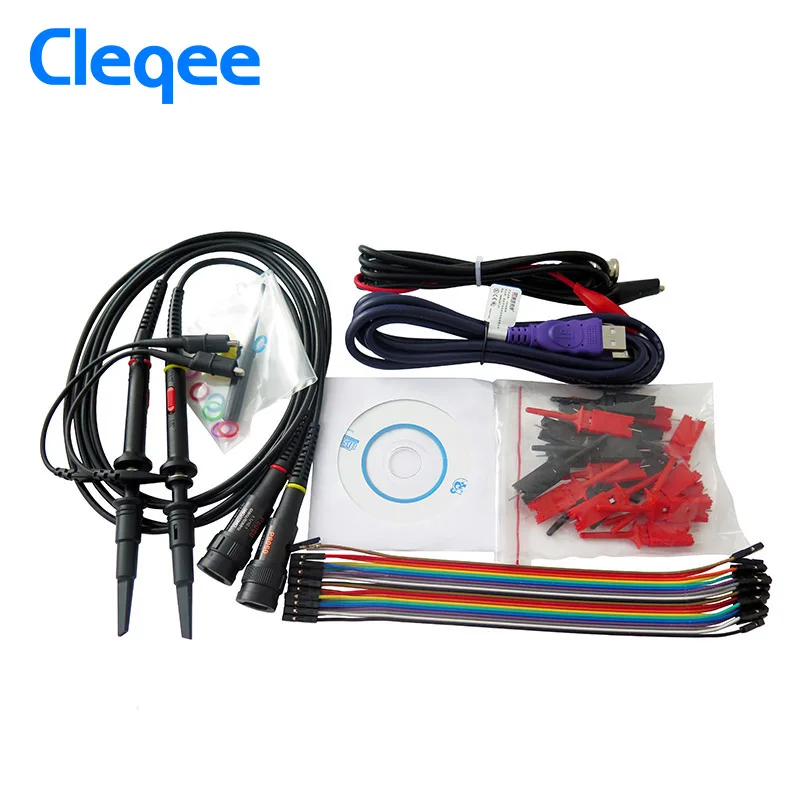

Соответствующие Пробники осциллографа и Тестовые провода логического анализатора

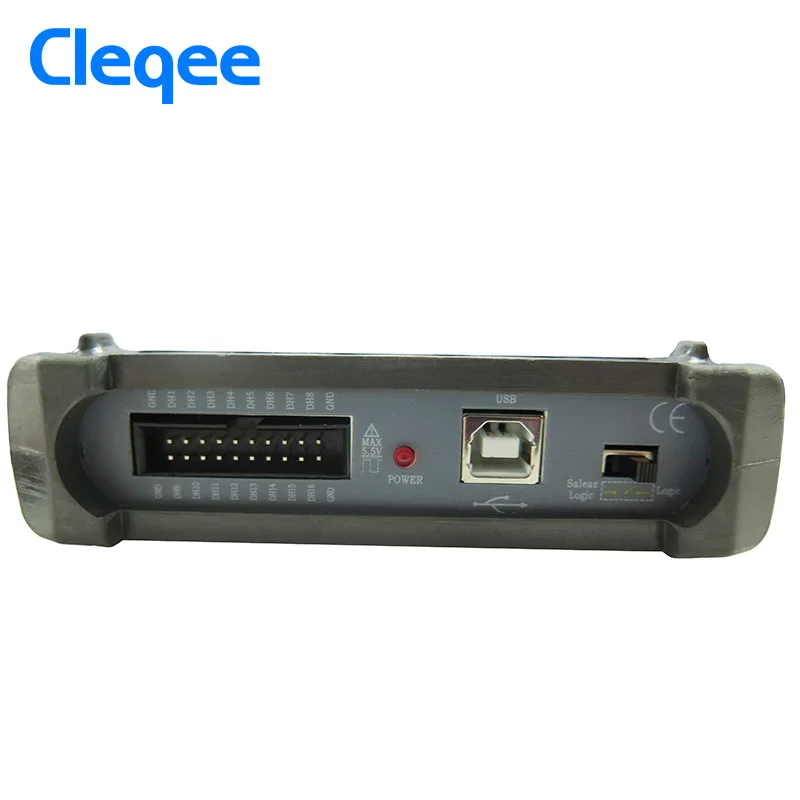

Порт USB для зарядки

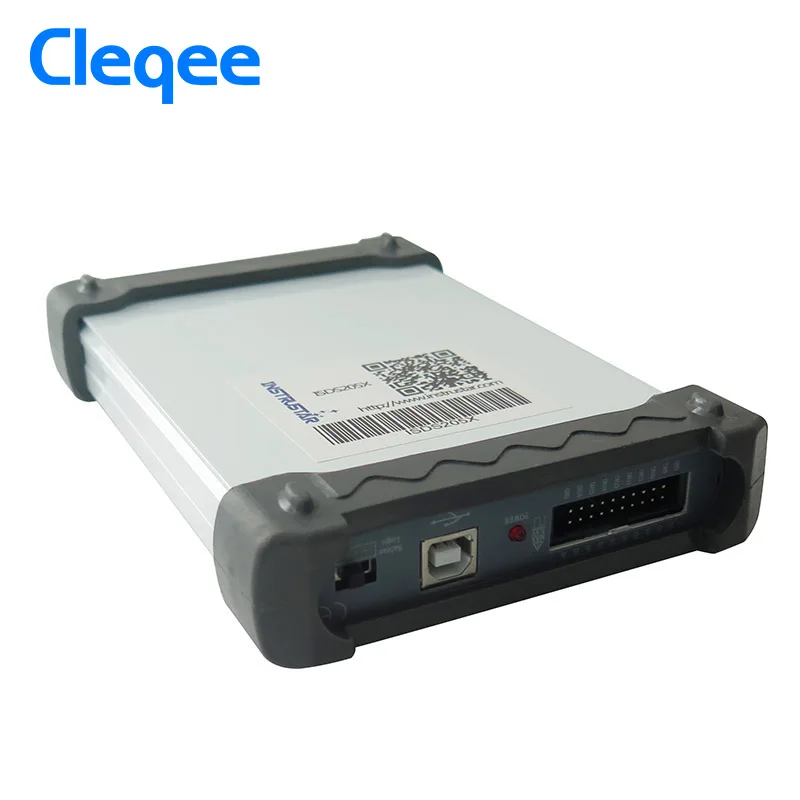

Вид сбоку осциллографа

Блока осциллографа

Блока осциллографа

Дисплей интерфейса программного обеспечения ПК

Дисплей интерфейса программного обеспечения ПК
