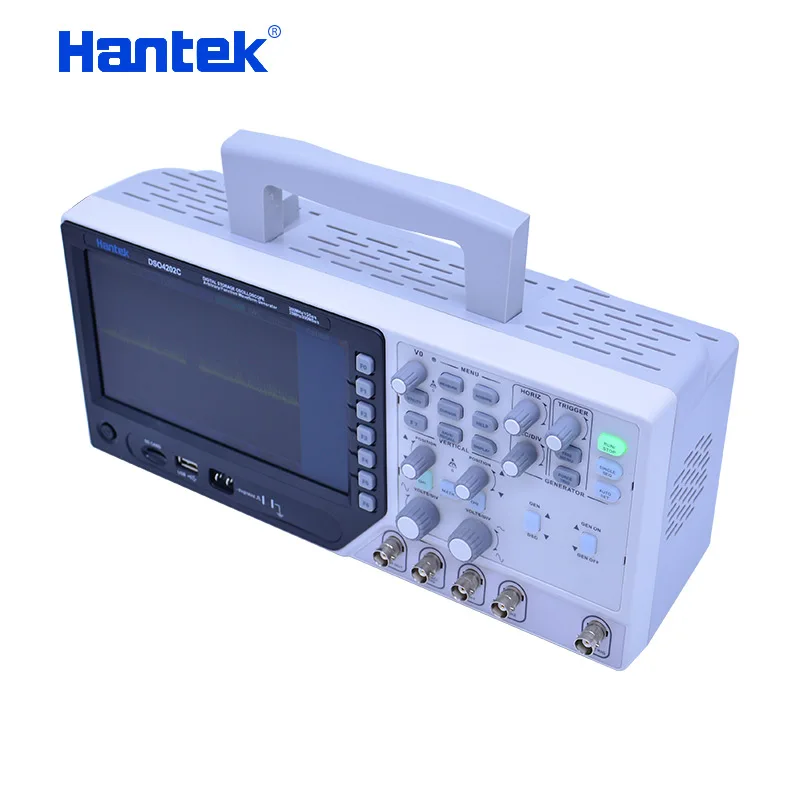

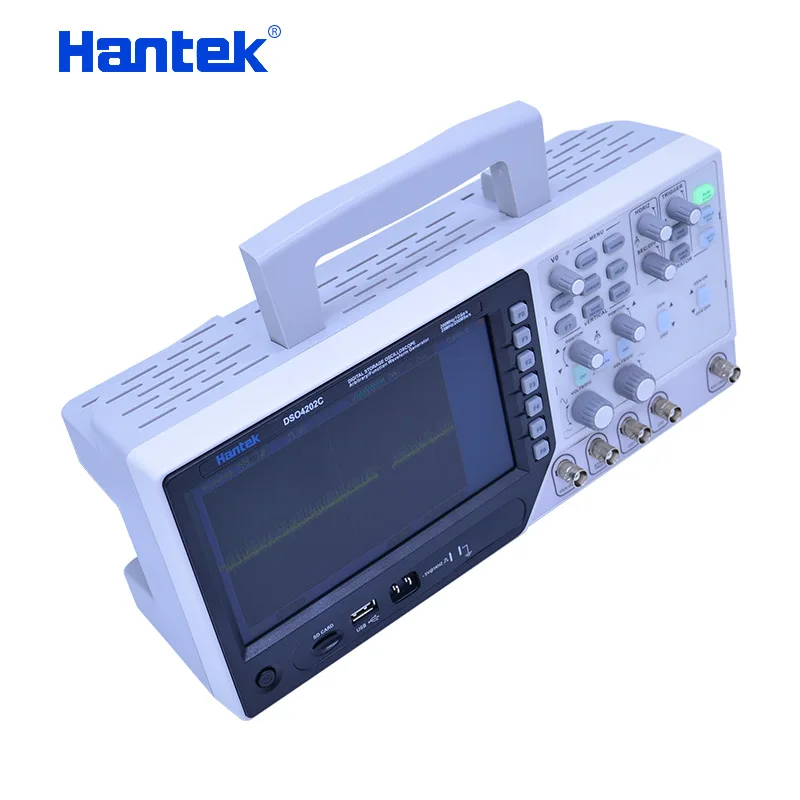

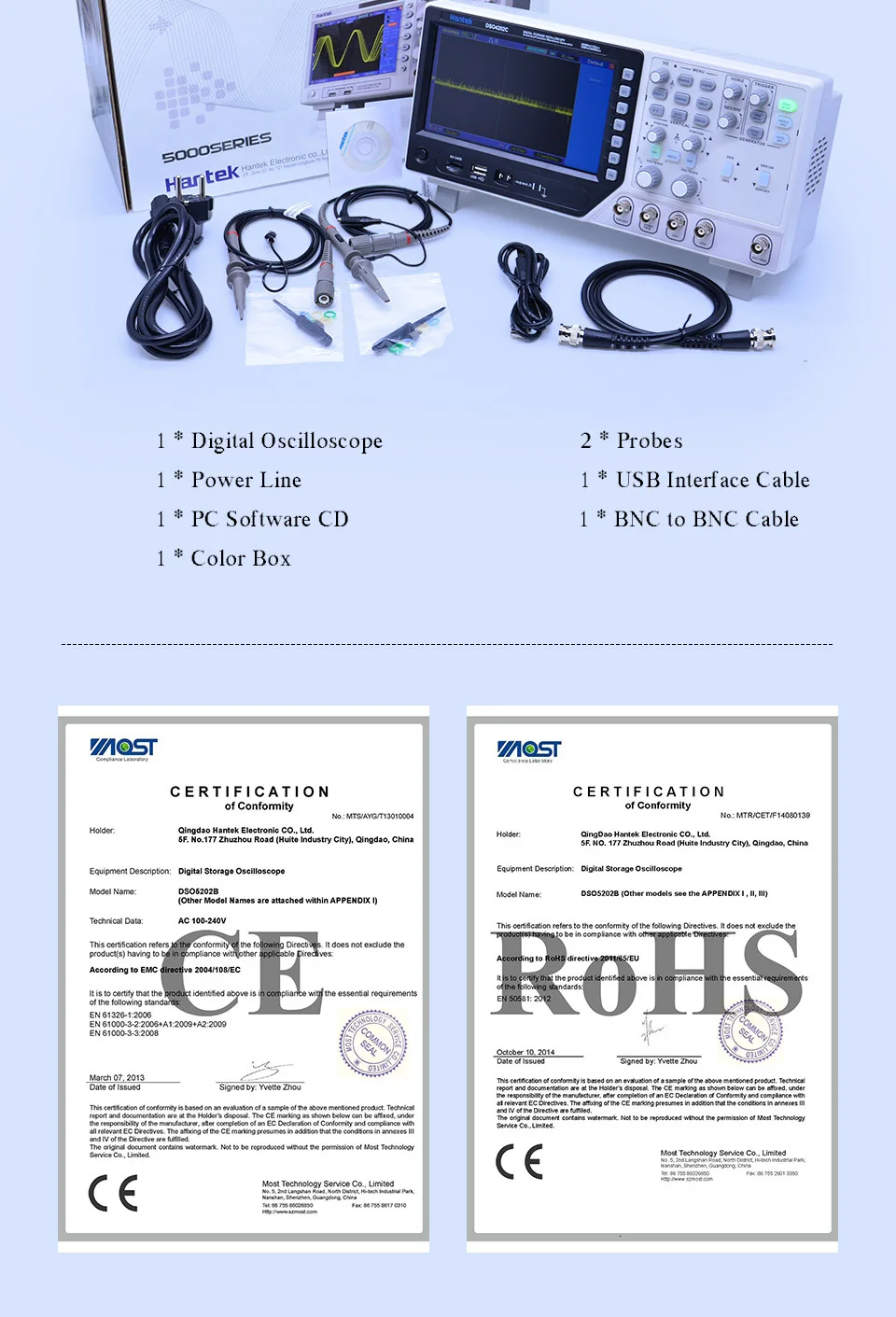

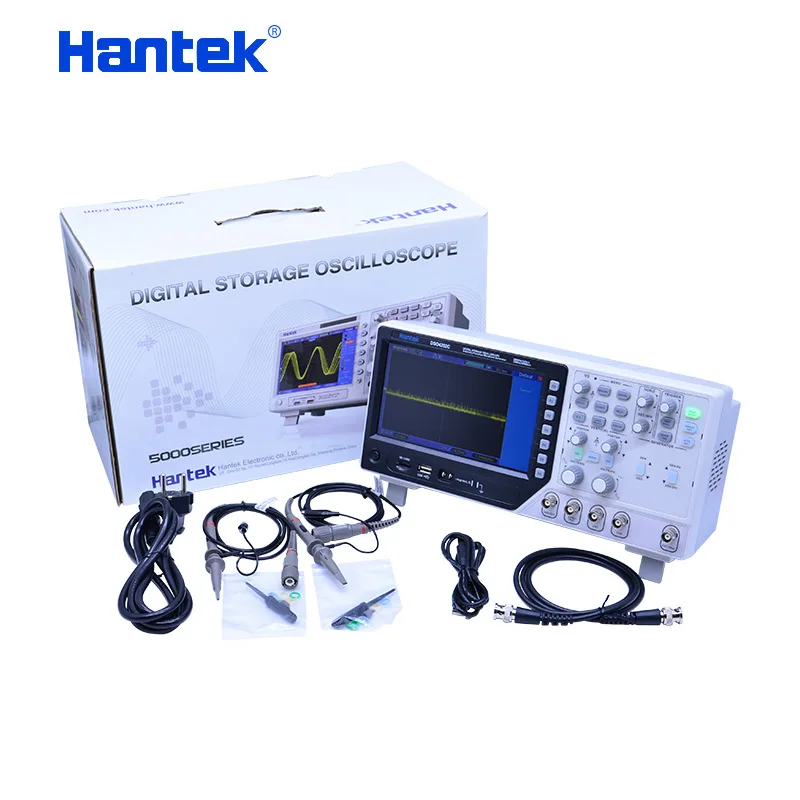

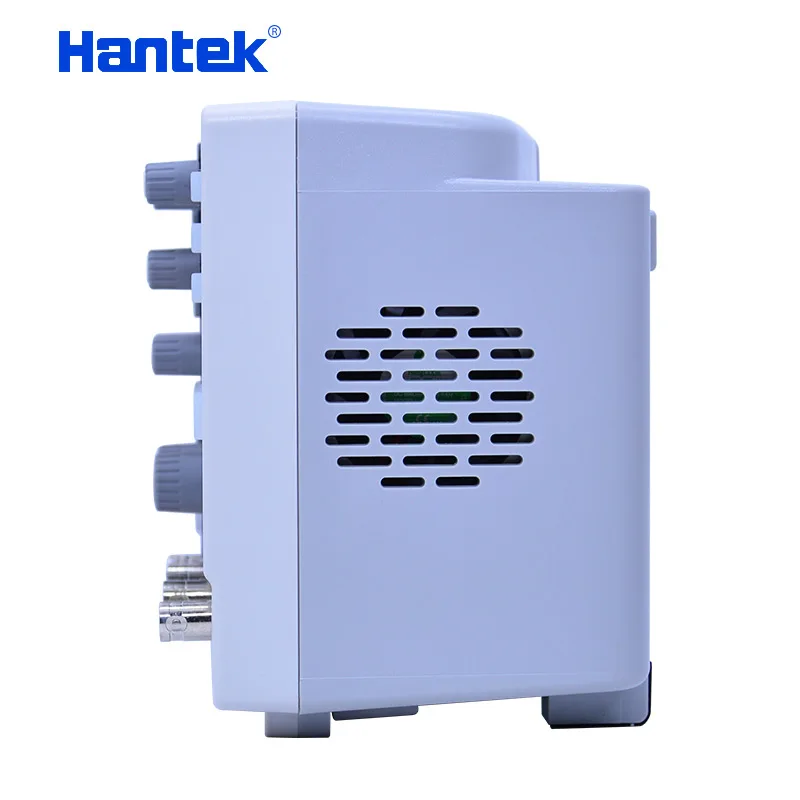

Hantek DSO4202C цифровой осциллограф 2 канала 200 МГц, 1 канал произвольный/функциональный генератор сигналов 1GS/s 7 ''Tft Lcd

 DSO4000C серии

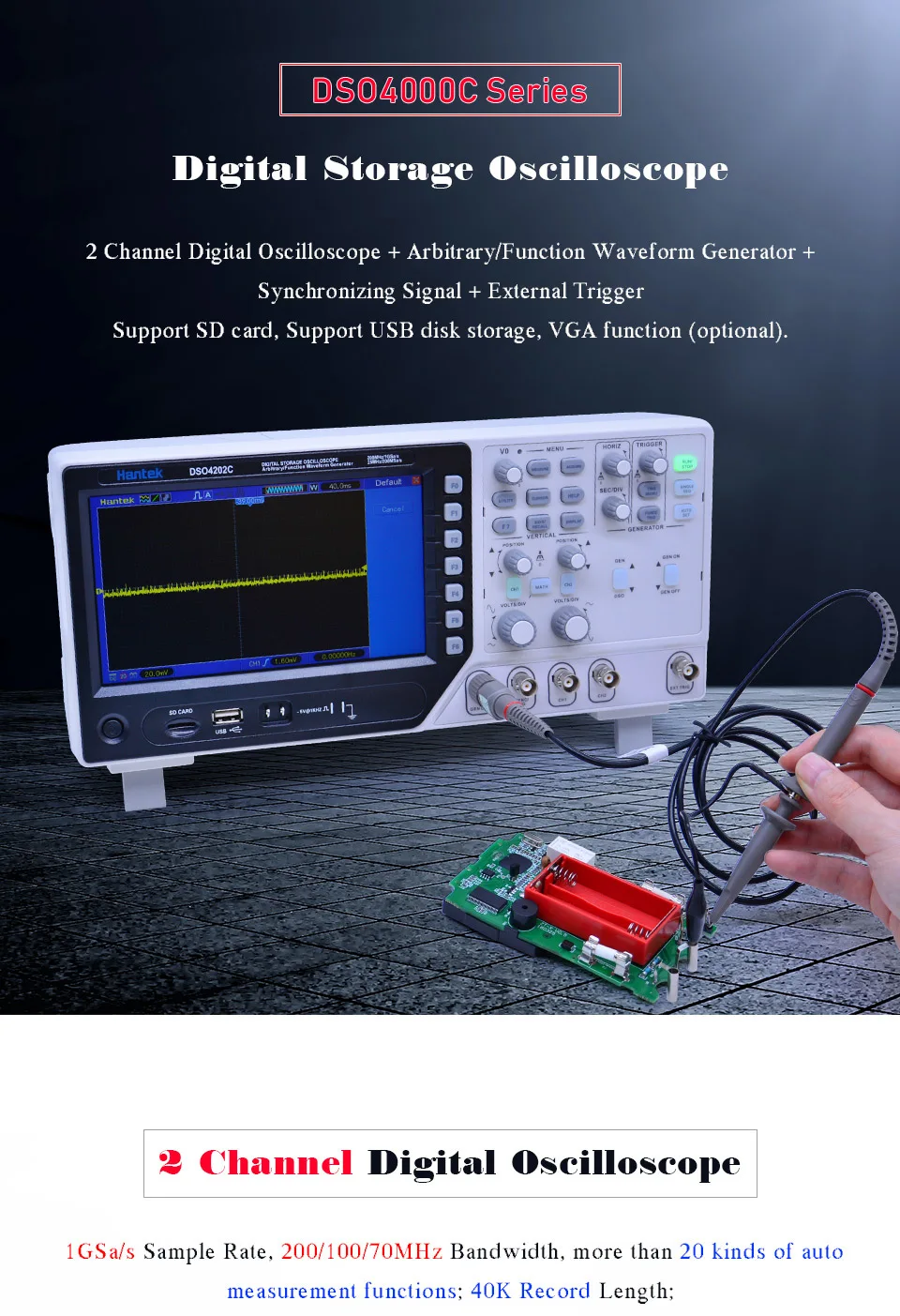

2 канальный цифровой осциллограф. 1 канал произвольный/функциональный генератор сигналов. Ключи для osilloscope и генератора сигналов отделены для удобства одновременной работы. Осциллограф: 200/100/70 МГц полоса пропускания, 1GSa/s частота дискретизации. 25 МГц генератор произвольной формы, разрешение 12 бит, DDS 200 МГц, 7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480.

2 канальный цифровой осциллограф + произвольный/Функция генератор сигналов + Синхронизация сигнала + Внешняя вспышка триггера;

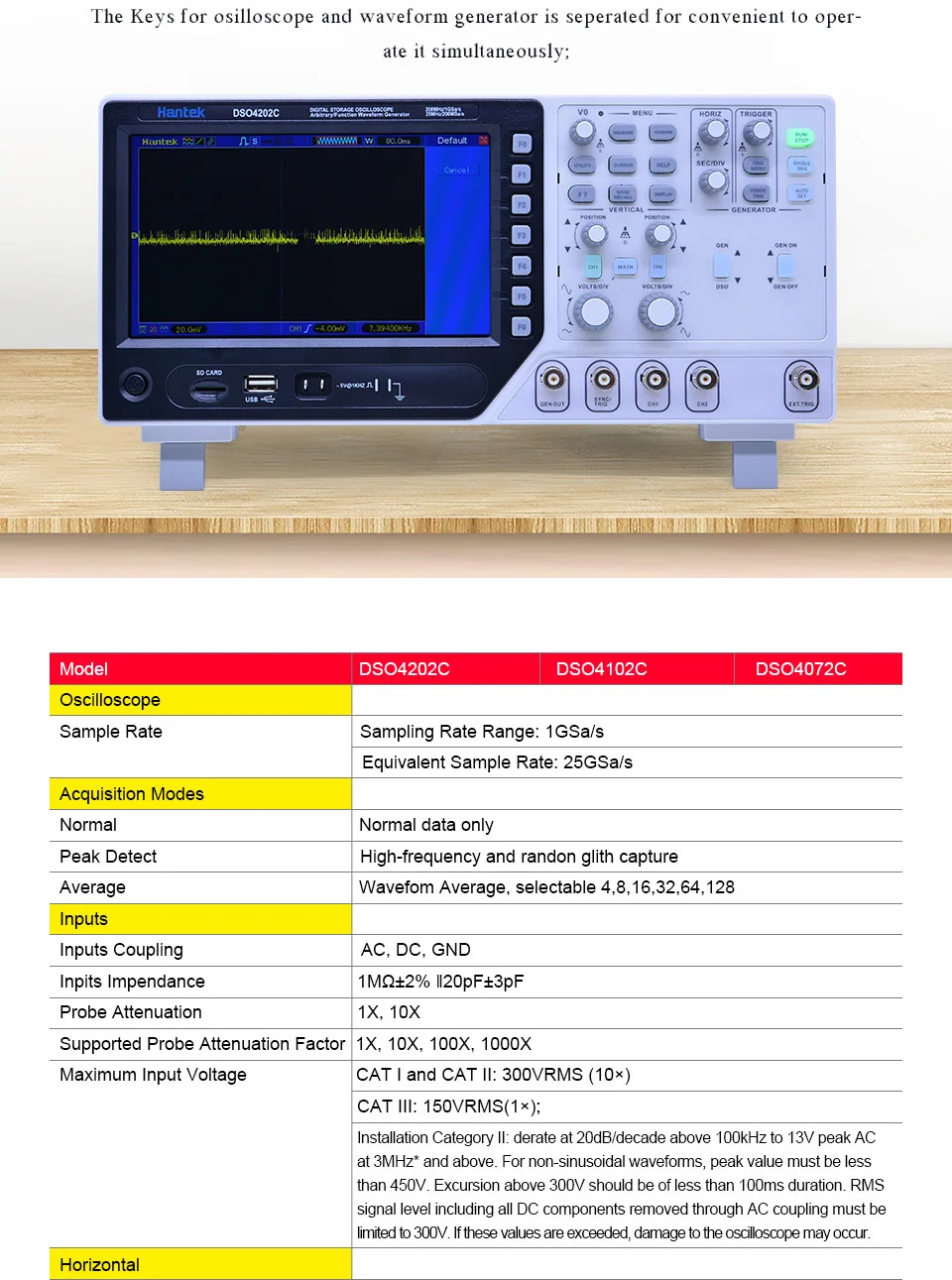

Ключи для osilloscope и генератора сигналов отделены для удобства одновременной работы;

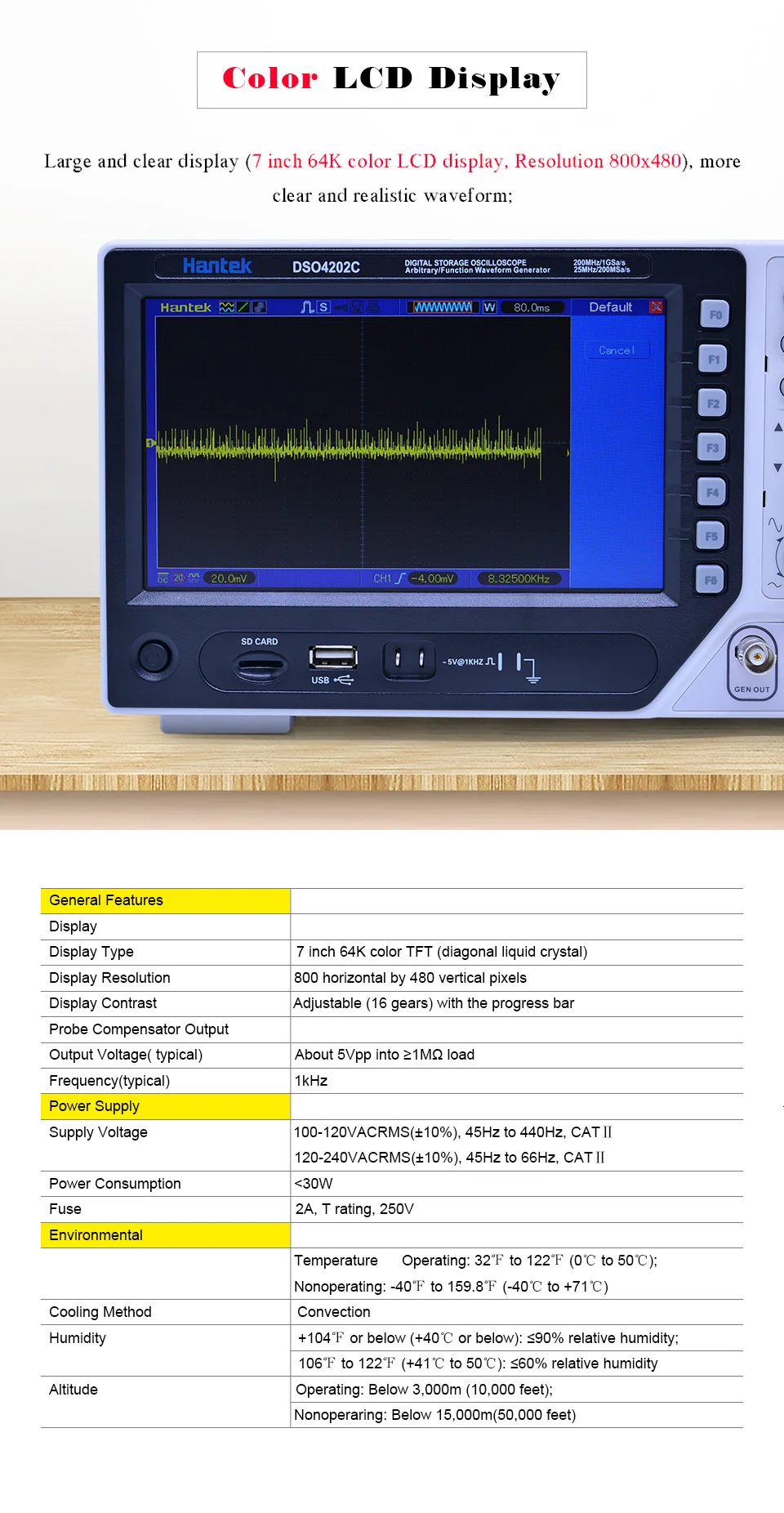

Большой и четкий дисплей (7 дюймов 64K цветной ЖК-дисплей, разрешение 800x480), более четкая и реалистичная форма волны;

Осциллограф: 1GSa/s частота дискретизации, 200/100/70 МГц полоса пропускания, больше, чем 20 Виды Авто функции измерения;

Мощная функция триггера: кромка, видео, пульс, наклон, со временем, альтернатива;

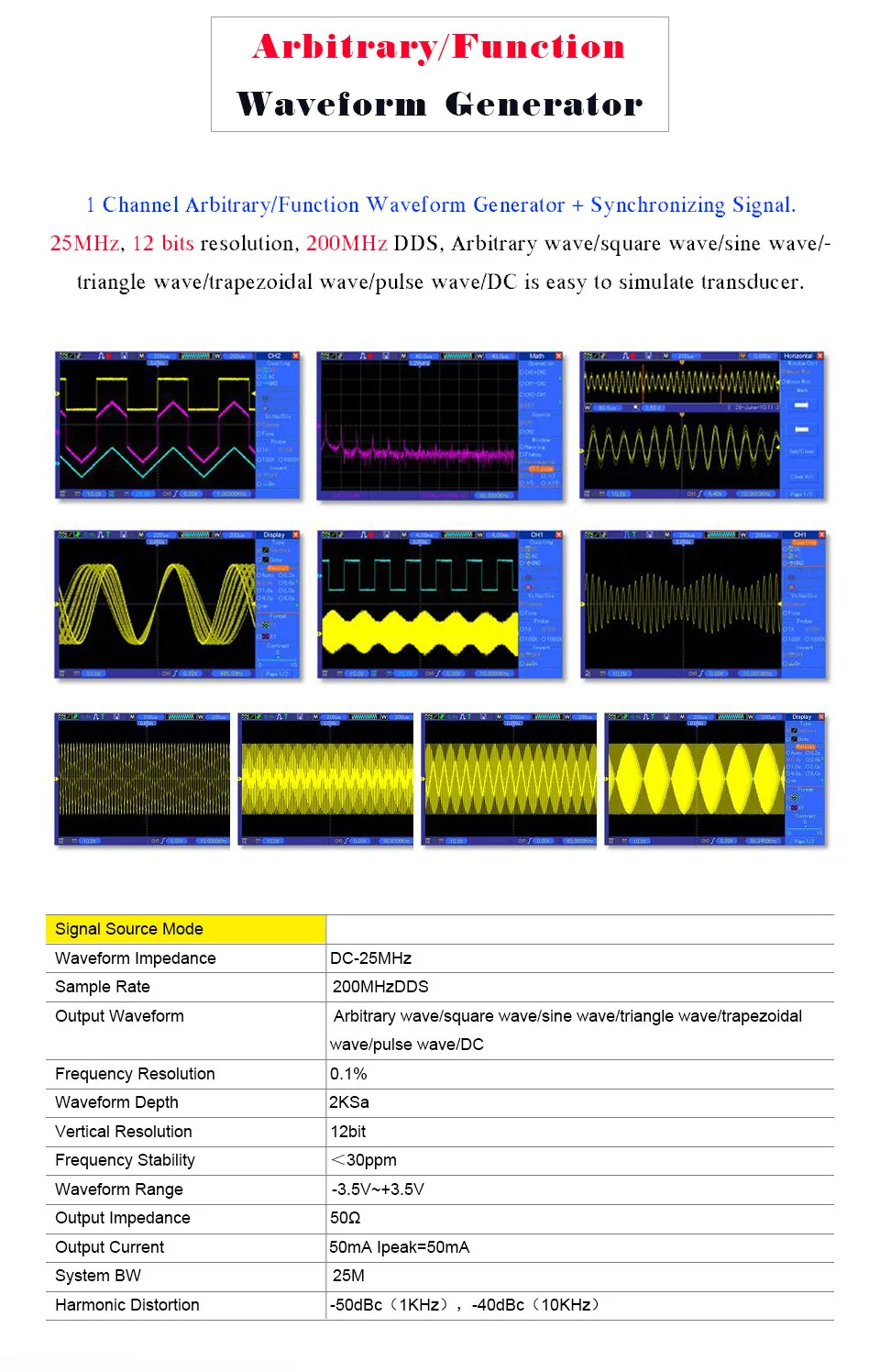

Произвольный/функциональный генератор сигналов: 25 МГц, разрешение 12 бит, DDS 200 МГц, произвольная волна/квадратная волна/Синусоидальная волна/Треугольная волна/трапециевидная волна/импульсная волна/постоянный ток легко имитирует преобразователь.

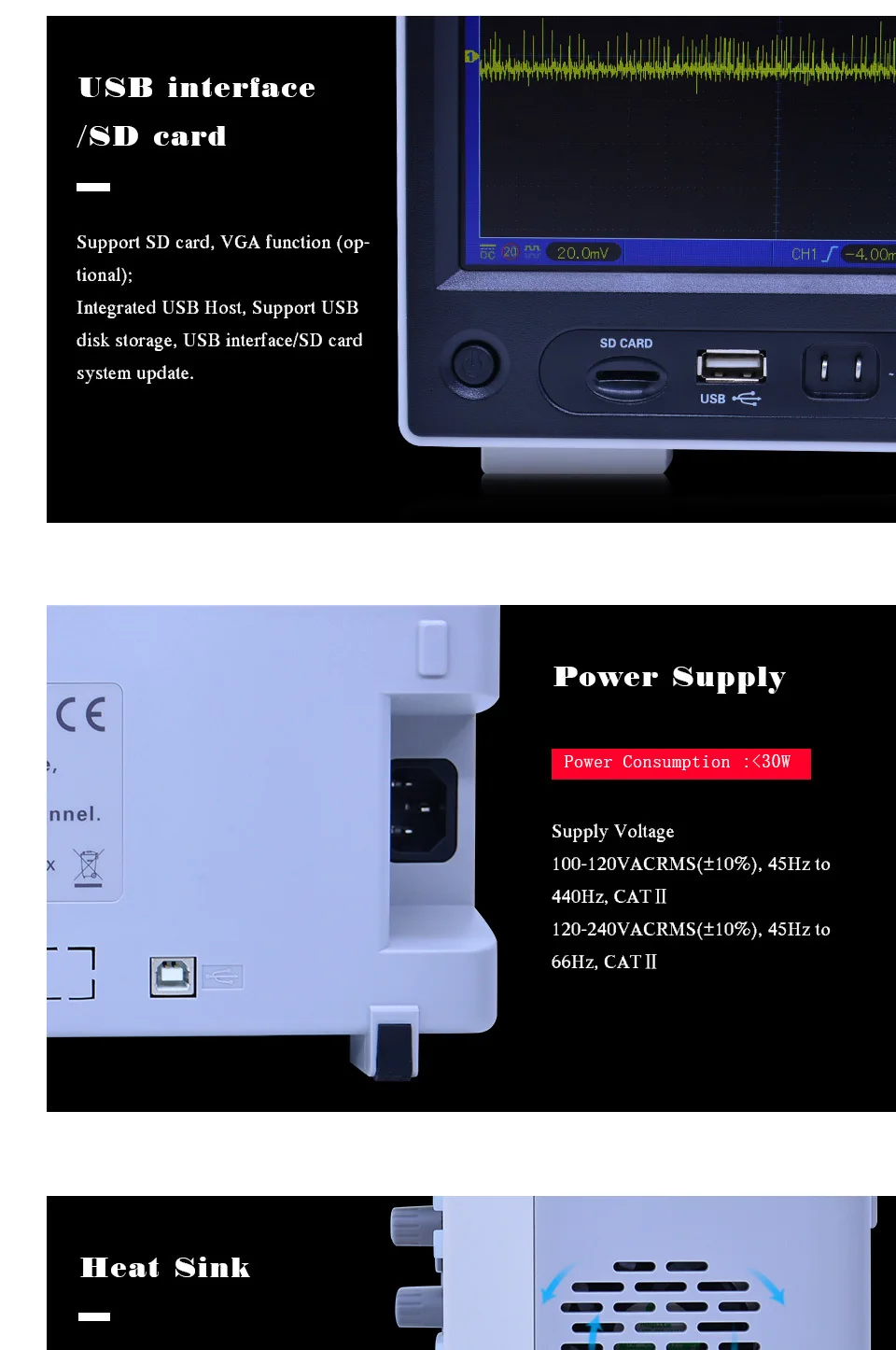

Поддержка sd-карты, функция VGA (опционально);

Встроенный usb-хост, поддержка usb-накопителя, usb-интерфейс/обновление системы sd-карт

Общие Особенности

Тип дисплея: 7 дюймов 64K цветной TFT (диагональный жидкокристаллический)

Разрешение дисплея; 800 горизонтальных 480 вертикальных пикселей

Контрастность дисплея: регулируемая (16 передач) с индикатором хода

Выходное напряжение (типичное): около 5Vpp в ≥ 1MΩ нагрузки

Частота (типичная):1 кГц

Напряжение источника питания: 100-120VACRMS(± 10%), 45 Гц до 440 Гц, CAt II; 120-240VACRMS(± 10%), 45 Гц до 66 Гц, CATII

Потребляемая мощность:<30 Вт

Предохранитель: 2A, рейтинг, 250V

На окружающую среду

Температура: Рабочая: 32-122 (от 0 до 50); Нерабочая: от-40 до 159,8 (от-40 до + 71)

Метод охлаждения; Конвекционная печь

Влажность: + 104 или ниже (+ 40 или ниже): ≤ 90% Относительная влажность; 106to 122(+ 41-50): ≤ 60% относительной влажности

Высота: при работе: ниже 3000 м (10000 футов); nonoperaring: ниже 15000 м (50000 футов)

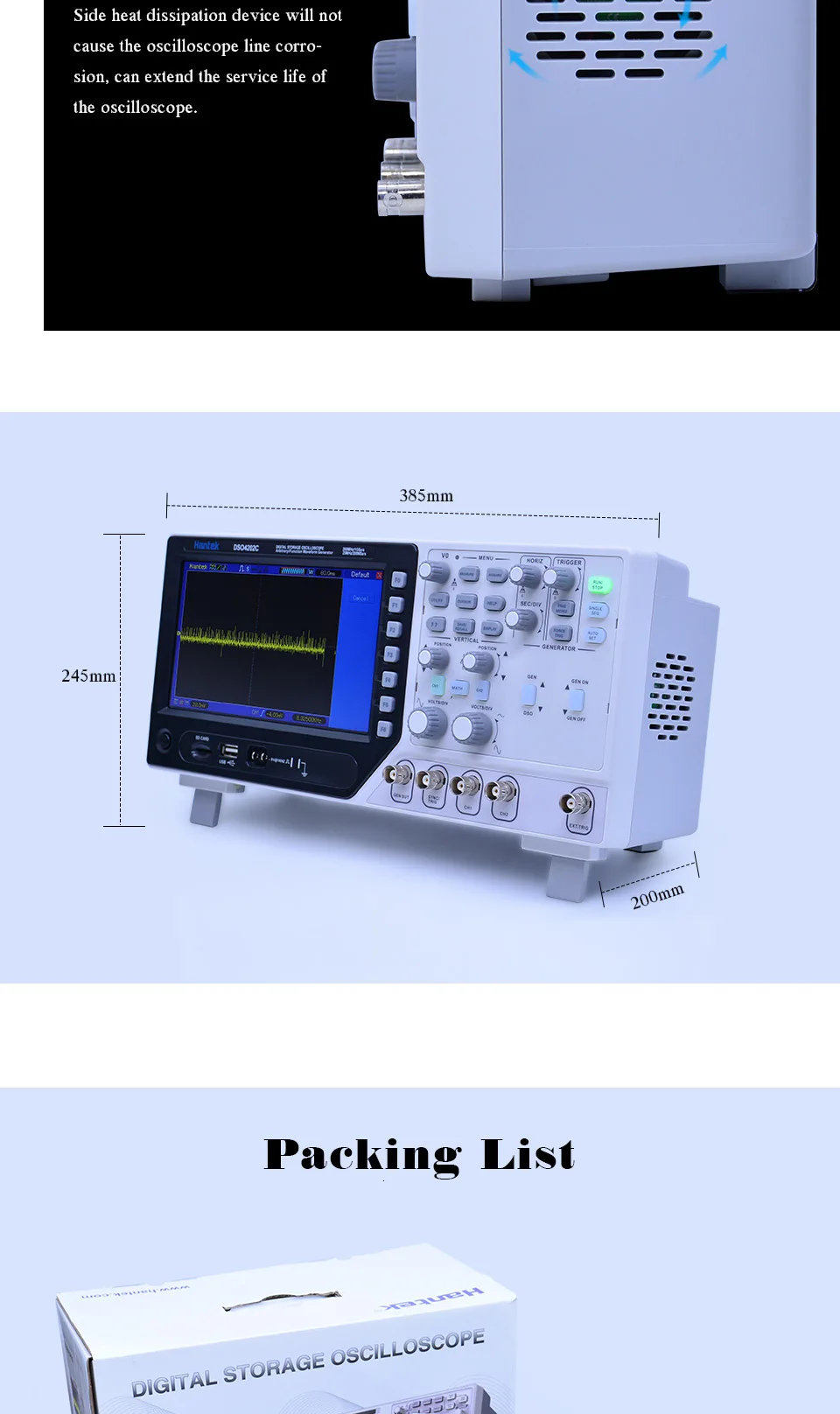

Размер: длина 385 мм, ширина 200 мм, высота 245 мм

Вес: 3,5 кг (с упаковкой); 2,08 кг (без упаковки)

Технические характеристики

Модель: DSO4202C

Частота образцов: диапазон дискретизации: 1GSa/s; Эквивалентная частота образцов: 25GSa/s

Приобретение режимов

Нормальный: только обычные данные

Пиковое Обнаружение: Высокочастотный и Рандон glith захват

Среднее: Wavefom среднее, выбираемое 4,8,16,32, 64128

Входы

Входное соединение: AC, DC, GND

Импенданс: 1MΩ ± 2% 20pF ± 3pF

Затухание зонда: 1X, 10X

Поддерживаемый коэффициент затухания зонда: 1X, 10X, 100X, 1000X

Максимальное входное напряжение: CAT I и CAT II: 300VRMS (10 ×) ;CAT III: 150VRMS (1 ×); Категория установки II: выключается при 20 дБ/10 выше 100 кГц до 13 в Пик переменного тока при 3 МГц * и выше. Для несинусоидальных сигналов пиковое значение должно быть менее 450 в. Экскурсия выше 300 В должна быть длительностью менее 100 мс. Уровень сигнала RMS, включая все компоненты постоянного тока, удаленные через соединение переменного тока, должен быть ограничен 300 В. Если эти значения превышены, возможно повреждение осциллографа.

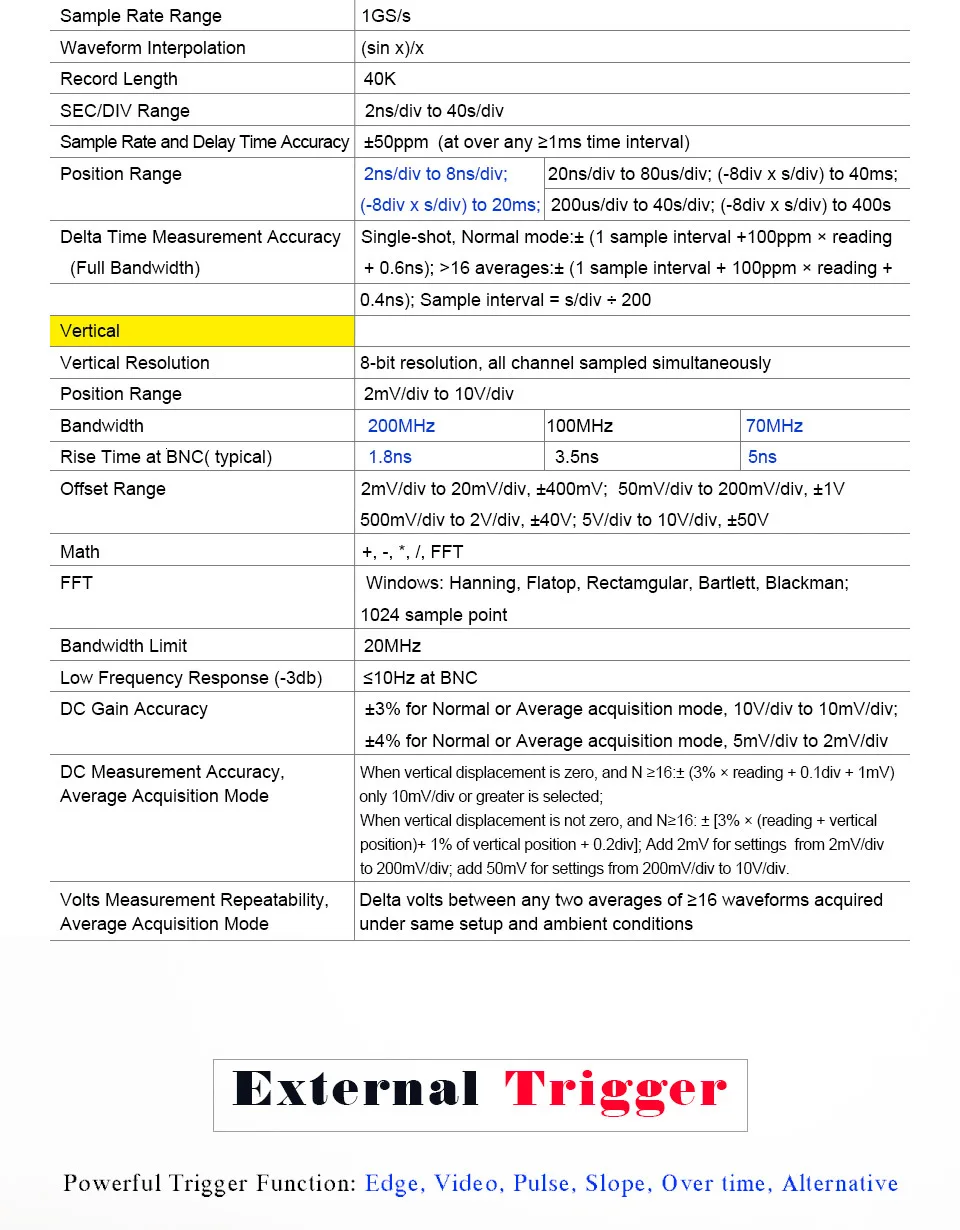

По горизонтали

Диапазон дискретизации: 1GS/s

Интерполяция формы волны:(sin x)/x

Длина записи: 40K

Диапазон сек/див: 2ns/DIV до 40s/div /4ns/div до 40s/div

Частота образцов и точность задержки: ± 50ppm в течение любого ≥ 1ms интервала времени)

Диапазон положения: 2ns/div до 10ns/div; (-4div x s/div) до 20 мс; 20ns/div до 80us/div; (-8div x s/div) до 40 мс; 200us/div до 40s/div; (-8div x s/div) до 400s

Точность измерения времени Delta: однократное, нормальный режим: ± (1 интервал образца + 100ppm × Чтение + 0.6ns);

(Полная полоса пропускания):>16 средних значений: ± (1 интервал образца + 100ppm × Чтение + 0.4ns); Интервал образца = s/div ÷ 200

Вертикальный

Вертикальный Разрешение: 8-битный Разрешение, все каналы в выборку одновременно

Диапазон позиций по вертикали: 2 мВ/деление до 10V/div

Пропускная способность: 200 МГц

Время подъема на BNC (Типичный):1.8ns

Аналоговая полоса пропускания в нормальном и средней режимы на BNC или с зондом, переменному току: 2 мВ/деление на 20 мВ/div, ± 400mV; 50мв/div до 200 мВ/div, ± 1 м; 500mV/div до 2V/div, ± 40V 5V/div, ± с алюминиевой крышкой, 50В

Математика: +, -, *, /,

FFT:Windows: Hanning, Flatop, Rectamgular, Bartlett, Blackman;1024 точка образца

Ограничение полосы пропускания: 20 МГц

Низкочастотная характеристика (-3 дБ):≤ 10 Гц на BNC

Точность измерения постоянного тока: когда вертикальное смещение равно нулю, и N ≥ 16:± (3% × Чтение + 0.1div + 1МВ) выбирается только 10 мВ/div или больше;

Средний режим сбора: когда вертикальное смещение не равно нулю, и N≥ 16: ± [3% × (Чтение + вертикальное положение) + 1% вертикального положения + 0.2div]; добавьте 2 мВ для настроек от 2 мВ/див до 200 мВ/див; Добавьте 50 мВ для настроек от 200 мВ/див до 5 В/див.

Повторяемость измерения вольт, средний режим приема: Дельта вольт между любыми двумя средними ≥ 16 форм волны, приобретенных при одинаковой настройке и условиях окружающей среды

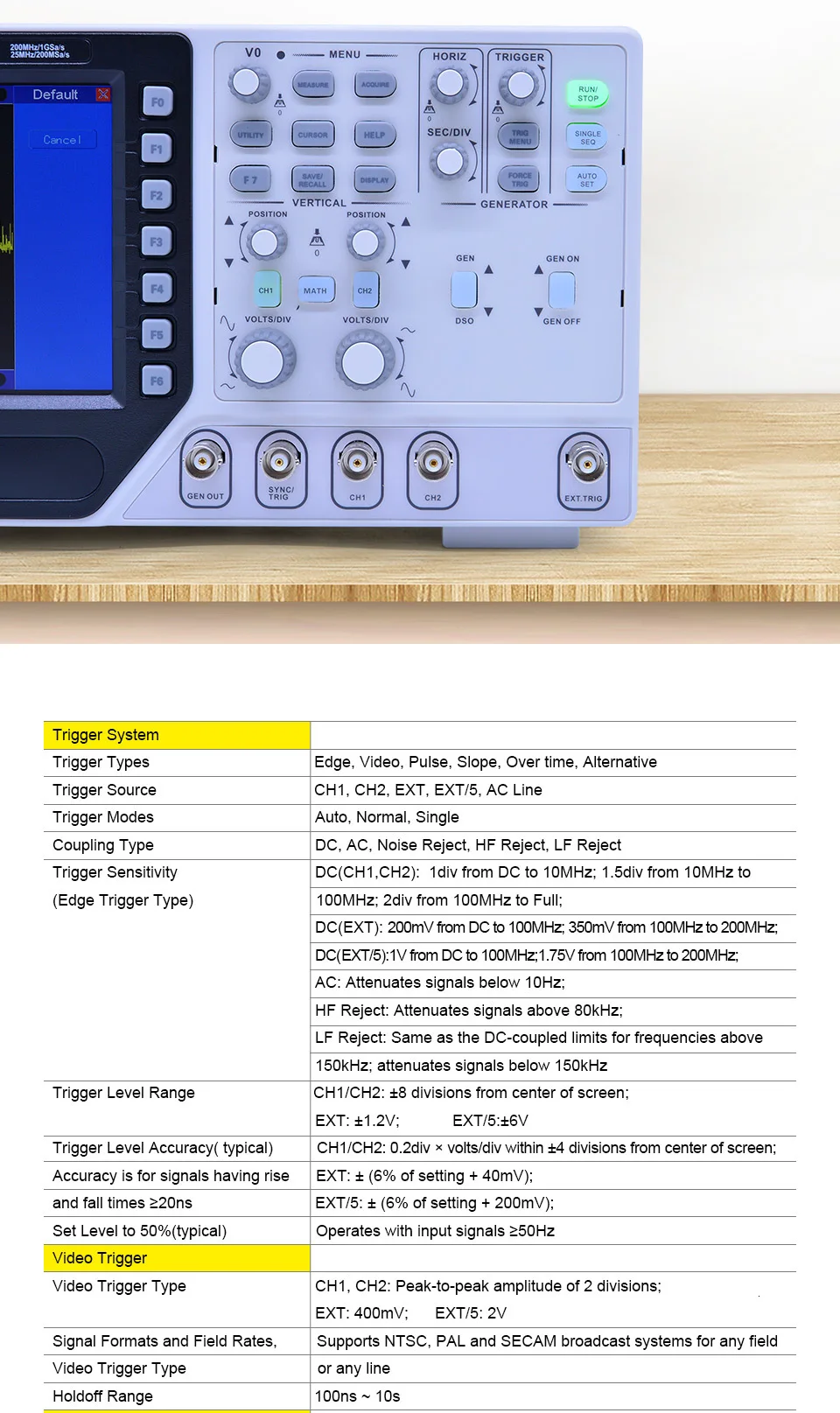

Типы триггеров: края, видео, пульс, наклон, с течением времени, альтернатива

Источник запуска: CH1, CH2, EXT, EXT/5, линия переменного тока

Режимы запуска: автоматический, нормальный, одиночный

Тип соединения: DC, AC, шумоподавление, HF отклонение, LF отклонение

Чувствительность триггера: постоянный ток (CH1,CH2):

Триггер уровень диапазон: CH1/CH2: ± 8 отделами от центра экрана; EXT: ± 1,2 V;EXT/5:± 6В

Установите уровень до 50% (Типичный):erates с входными сигналами ≥ 50 Гц

Тип триггера видео: CH1, CH2: амплитуда от пика до пика 2 делений; EXT: 400мв; EXT/5: 2В

Форматы сигналов и частоты поля, тип триггера видео: поддерживает системы вещания NTSC, PAL и SECAM для любого поля или любой линии

Диапазон Holdoff: 100ns ~ 10s

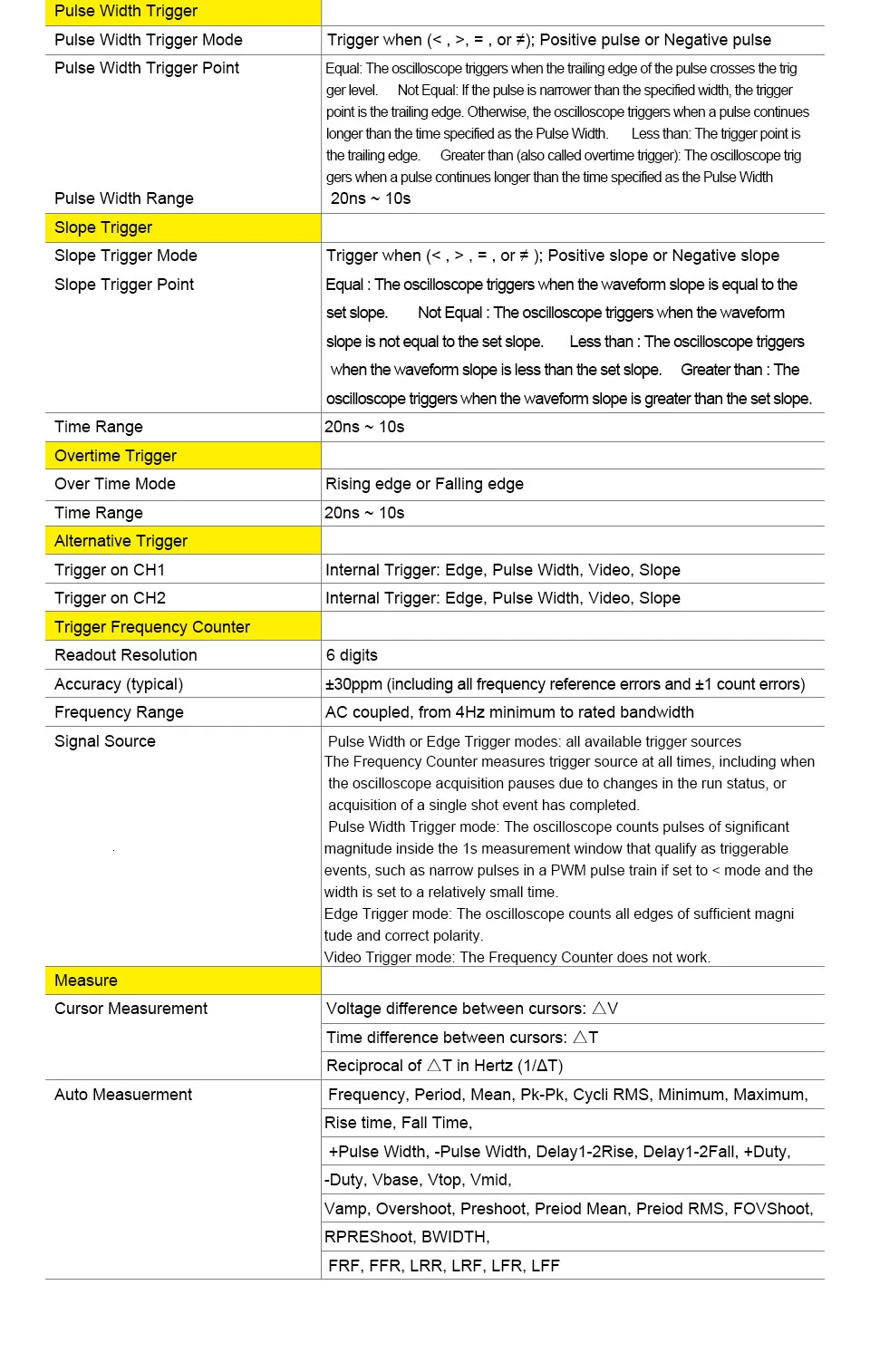

Режим триггера ширины импульса: триггер, когда (< , >, =, или ≠); Положительный пульс или отрицательный пульс

Ширина импульса триггера: равный: осциллограф срабатывает, когда Задняя кромка импульса пересекает уровень триггера. Не равен: если Пульс более узок, чем указанная ширина, то Точка запуска является задней кромкой. В противном случае осциллограф срабатывает, когда пульс продолжает работать дольше времени, указанного в ширине импульса. Меньше: ТРИГГЕРНАЯ точка является задней кромкой. Больше (также называется триггером сверхурочной работы): осциллограф запускает, когда пульс продолжает дольше времени, указанного как ширина импульса

Режим запуска наклона: триггер, когда (< , > , =, или ≠ ); Положительный наклон или отрицательный наклон

Точка запуска наклона: равна: осциллограф срабатывает, когда наклон сигнала равен установленному наклону. Не равен: осциллограф срабатывает, когда наклон волны не равен установленному наклону. Меньше: осциллограф срабатывает, когда наклон волны меньше установленного уклона. Больше, чем: Осциллограф срабатывает, когда наклон формы волны больше установленного уклона.

Диапазон времени: 20NS ~ 10s

Диапазон времени: 20NS ~ 10s

Триггер на CH2: внутренний триггер: кромка, ширина импульса, видео, наклон

Разрешение считывания: 6 цифр

Точность (типичная):± 30ppm (включая все Частотные ошибки и ± 1 число ошибок)

Диапазон частот: переменный ток, от 4 Гц минимум до номинальной полосы пропускания

Источник сигнала: счетчик частоты измеряет источник триггера в любое время, в том числе, когда поглощение осциллографа происходит из-за изменений в состоянии работы или приобретения одного события съемки завершено. Режим триггера ширины импульса: осциллограф считает импульсы значительной величины внутри окна измерения 1s, которые квалифицируются как срабатывающие события, Например, узкие импульсы в пульсе PWM, если установлен режим <и ширина устанавливается в относительно небольшое время. Режим триггера кромки: осциллограф считает все края достаточной величины и правильность полярности. Режим запуска видео: счетчик частоты не работает.

Измерение курсора: разница напряжения между курсорами: V; Разница во времени между курсорами: T; Взаимная T В Герц (1/ΔT)

Автоматическое Измерение: частота, период, среднее значение, Pk-Pk, Cycli RMS, минимум, максимум, время подъема, время падения, + ширина импульса,-ширина импульса, Delay1-2Rise, Delay1-2Fall, + Duty, -Duty, Vbase, Vtop, Vmid,Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS, FOVShoot, RPREShoot, B WIDTH,FRF, fr, LRR, LRF, LFR, LFF

Сигналов импеданс: DC-25MHz

Частота образцов: 200MHzDDS

Частота Разрешение: 0.1%

Форма: материал подошвы: полиуретан толщина 4KSa

Вертикальный Разрешение: 12bit

Стабильность частоты:<30ppm

Сигналов диапазон: ± 3,5 V Max

Выход сопротивление: 50

Выходной ток: 50 мА Ipeak = 100 мА

Система BW;25 м

Гармонические искажения:-50dBc 1 кГц-40dBc 10 кГц
