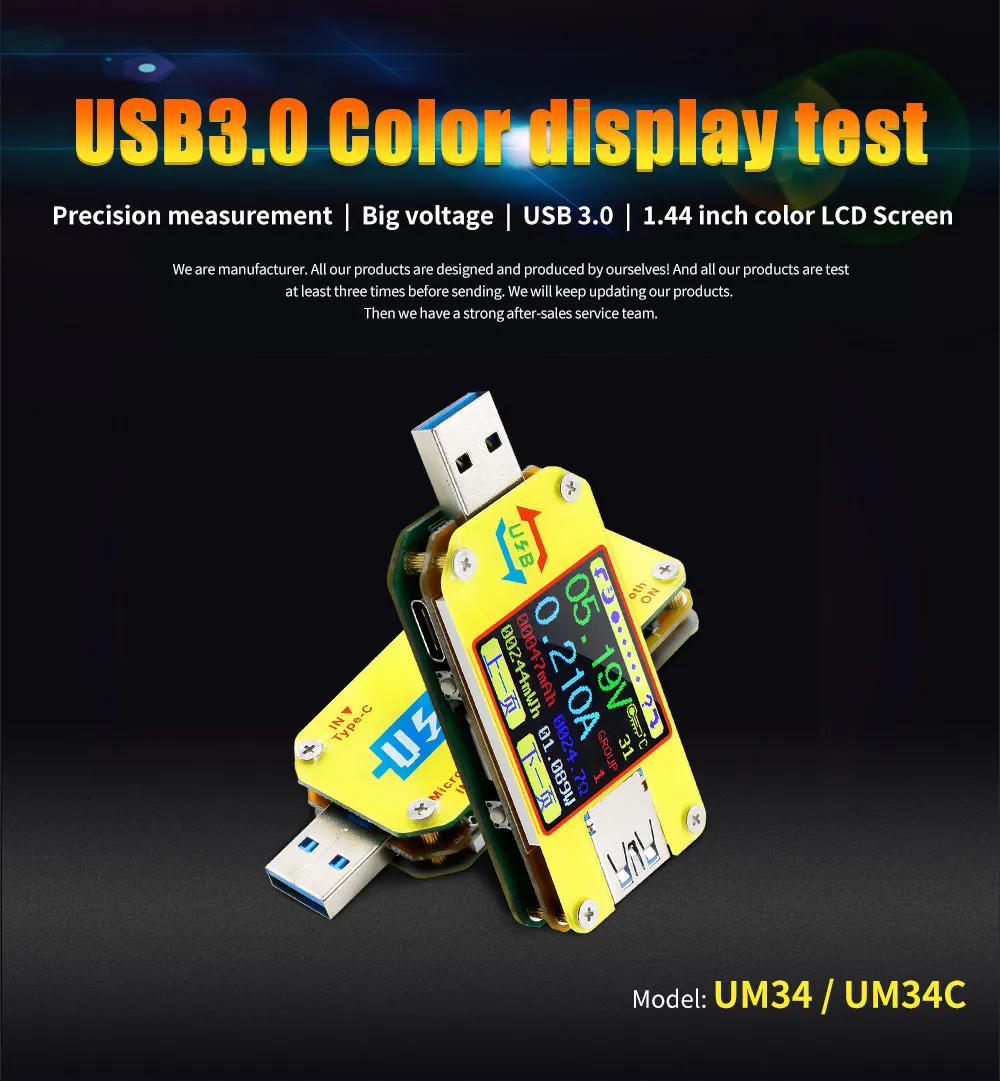

UM34 UM34C Для APP USB 3 0 Тип-C DC Вольтметр Амперметр Напряжение измеритель тока заряда

UM34 UM34C Для APP USB 3 0 Тип-C DC Вольтметр Амперметр Напряжение измеритель тока заряда

USB 2,0 полноцветной ЖК-дисплей тестер

-Модель:UM34/UM34C

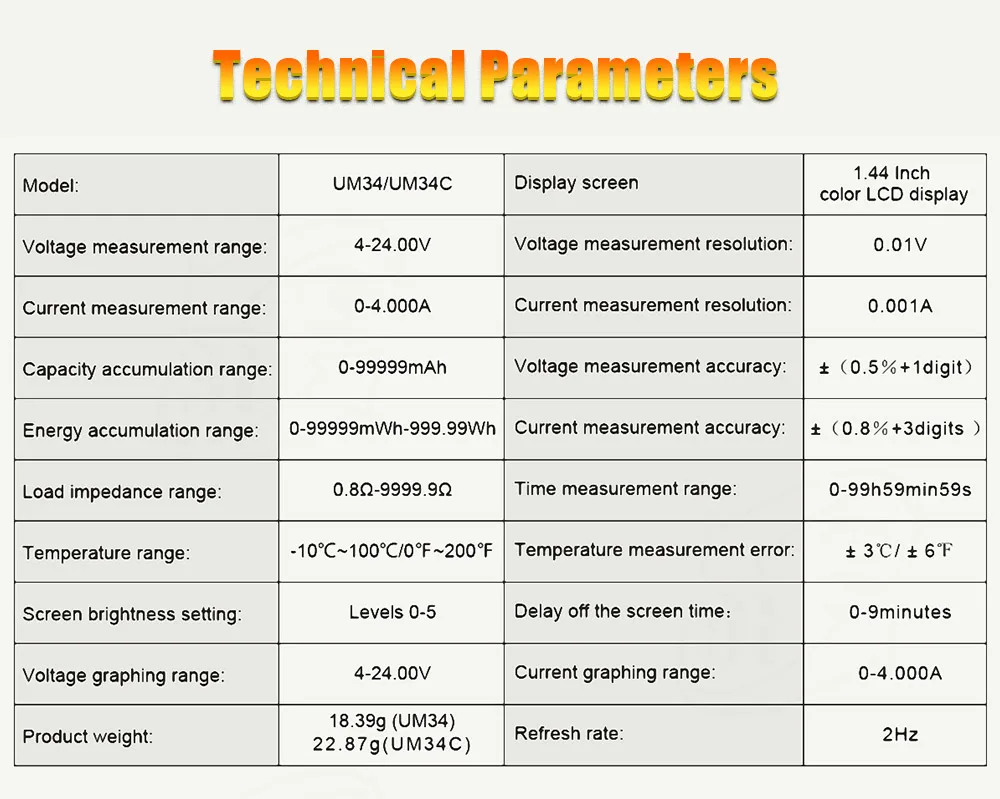

Технические параметры:

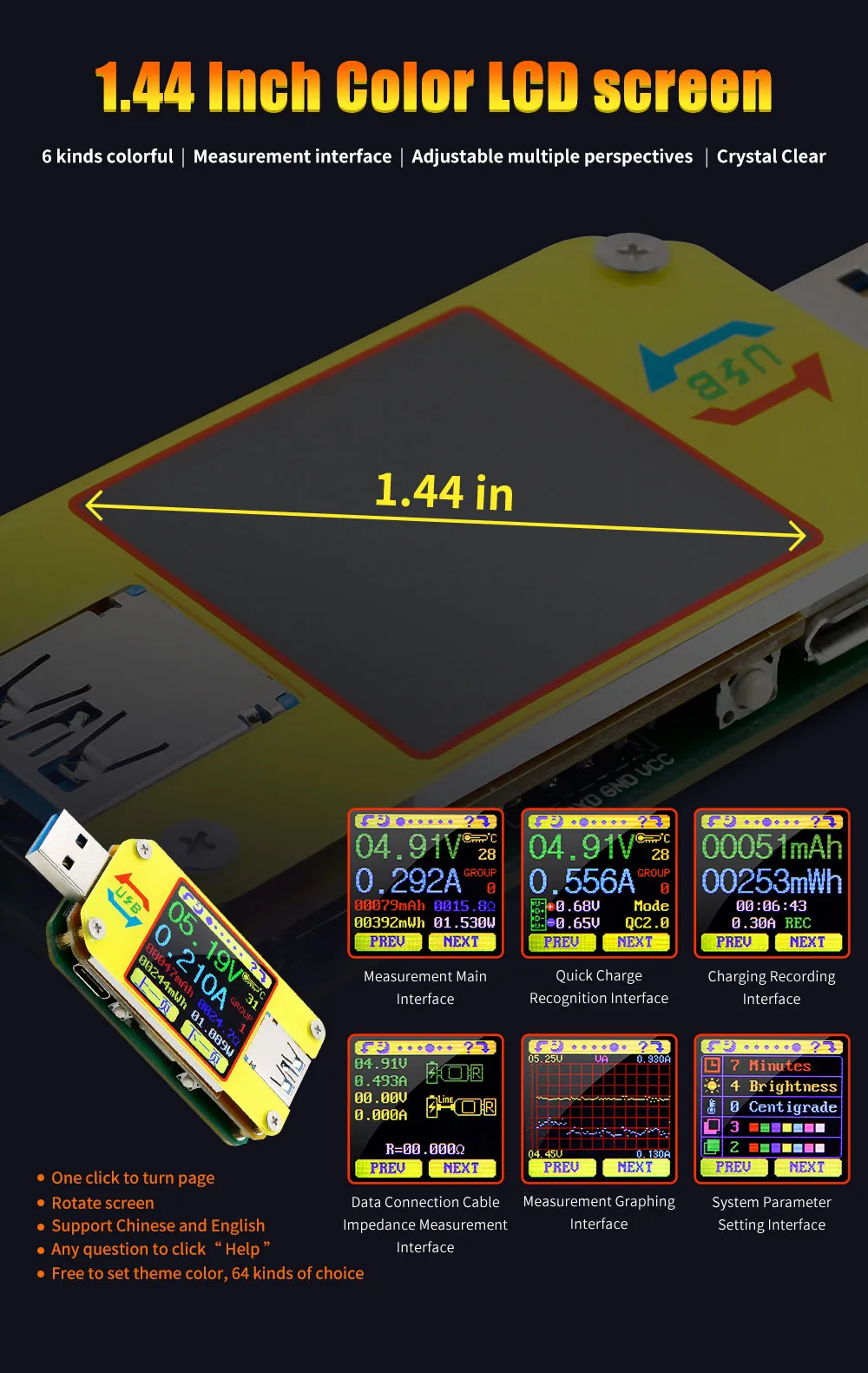

Тип товара: UM34/UM34C дисплей экран: 1,44 дюймов цветной ЖК-дисплей

Диапазон измерения напряжения: 4-24,000 В разрешение измерения напряжения: 0,01 В

Текущее измерение диапазона: 0-5.0000A текущее измерение измерения: 0.001A

Емкость накопления rannge: 0-99999 мАч точность измерения напряжения: ± (0.2% + 1 разряд)

Диапазон энергопотребления: измерение текущая Точность измерения: ± (0.8% + 3 разряда)

Диапазон импеданса нагрузки: 0,8 Ом-9999,9 Ом, диапазон измерения времени: 0-99h59min59s

Температура диапазон:-10℃ ~ 100℃/0℉ ~ 200℉ Температура погрешность измерения: ±3℃/±6℉

Настройка яркости экрана: 0-5 уровней автоматического экрана от времени: 0-9мин

Диапазон графиков напряжения: 0-24,00 В Текущий диапазон graphing:-4.000A

Частота обновления: 2 Гц быстрый режим распознавания заряда: QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

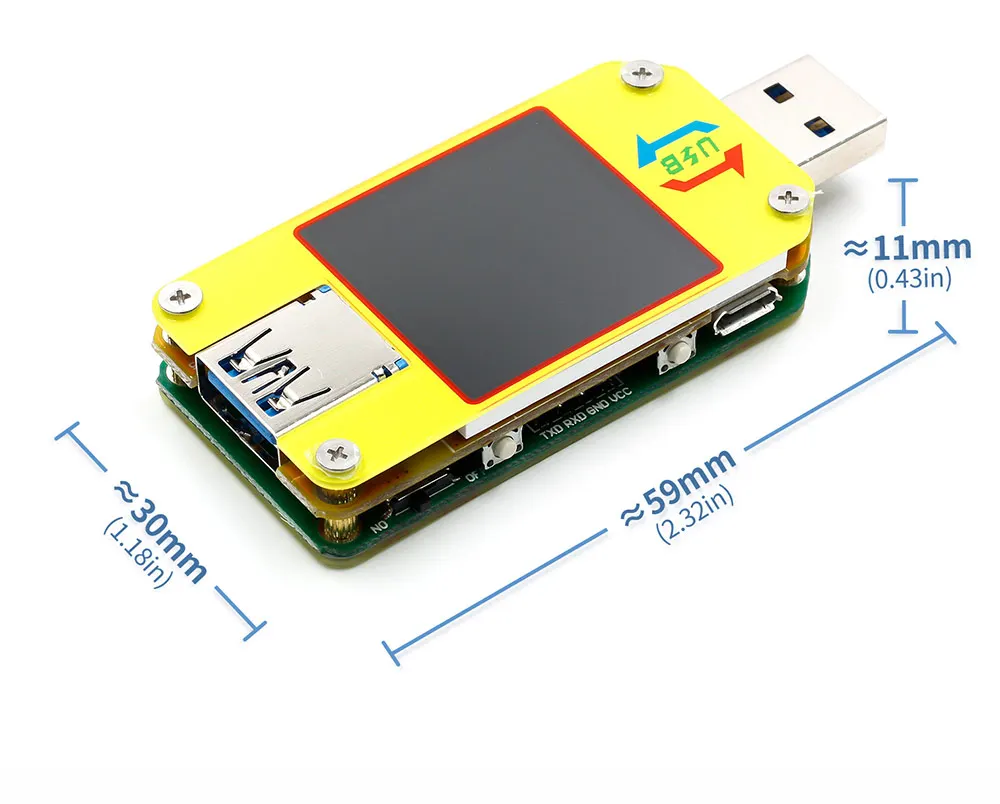

Размер продукта: 71,2 мм x 30,5 мм x 12,4 мм (UM34C) /71,2 мм x 30,5 мм x 11,3 мм (UM34)

Примечание:

1. UM34-это не версия связи, не поддерживает какое-либо сообщение для ПК и телефона. UM34C является версией conmsuitation по Bluetooth-соединению.А UM34C не имеет программного обеспечения ПК, только есть приложение для android.

2. телефон андроид (андроид 5,0 и выше, поддержка 18 видов языка, китайский, английский и Россия...)

3, руководство пользователя и Android приложение скачать ссылку:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

4.Существует какая-то проблема несовместимости между некоторыми телефонами android и нашей bluetooth-платой, пожалуйста, приобретите внимательно, такие как samsung NOTE8/S8

5, для приложения Android:

A: Приложение только поддерживает android 5,0 и выше.

B: Позвольте приложение делать в фоновом режиме, не очищаться.

C:Возможность приложения самостоятельно запускается.

D:Разрешите приложение оставаться после блокировки экрана, а не быть очищенным.

E, тип-c просто для измерения, а не для поддержки всех типов Typ-c, не вызывают

6.Описание видео://www.youtube.com/watch?v=zZCPJQrqKPU

Клиент Тесты видео: //www.youtube.com/watch?v=Ns5Jw7O77Mc

Тестирование приложения и другие функции Введение:

Серия UM USB Colorful экран разность таблицы:

	UM24 (C)	UM34 (C)	UM25 (C)
Изображение продукта
Порт USB	USB2.0	USB3.0 USB 3,0 port, поддержка OPPO phone VOOC, OnePlus DASH	USB2.0 Поддержка huawei quick charge
Порт расширения	Micro USB	Micro USB/Тип-C	Micro USB/Тип-C
Специальная функция		Одна кнопка для закрытия экрана, напряжение тока 2в1 графика., бесплатно установить их цвет, Bluetooth-переключатель, Предыдущая страница
Экран	1,44 дюймов цветной ЖК-дисплей
Напряжение диапазон измерения	4,5-24,00 В	4-24,00 В	4-24,000 В
Диапазон измерения тока	0-3.000A	0-4.000A	0-5.0000A
Напряжение разрешение измерения	0,01 В	0,01 В	0,001 В
Текущее Измерение разрешение	0.001A	0.001A	0.0001A
Ёмкость накопления диапазон	0-99999 мАч
Накопление энергии диапазон	0-99999mWh	0-99999mWh-999.99Wh	0-99999mWh
Напряжение точность измерения	± (0.2% + 1 разряд)		± (0,5 & permil; + 2 разряда)
Точность измерения тока	± (0.8% + 3 разряда		± (1 & permil; + 4 разряда)
Сопротивление нагрузки диапазон	1,5 Ом-9999,9 Ом	0,8 Ом-9999,9 Ом
Время диапазон измерения	0-99h59min59s
Температура диапазон	-10℃ ~ 100℃/0℉ ~ 200℉
Температура погрешность измерения	± 3℃/± 6℉
Экран настройки яркости	Уровней 0-5
Задержка выключения времени экрана	0-9minutes
Напряжение Графический диапазон	4,5 В-24,0 В	4-24,00 В	4-24,00 В
Ток Графический диапазон	0.00A-3.00A	0-4.000A	0-5.000A
Частота обновления	2 Гц
Быстрая зарядка режим распознавания	QC2.0 QC3.0	QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, Android DCP, SAMSUNG

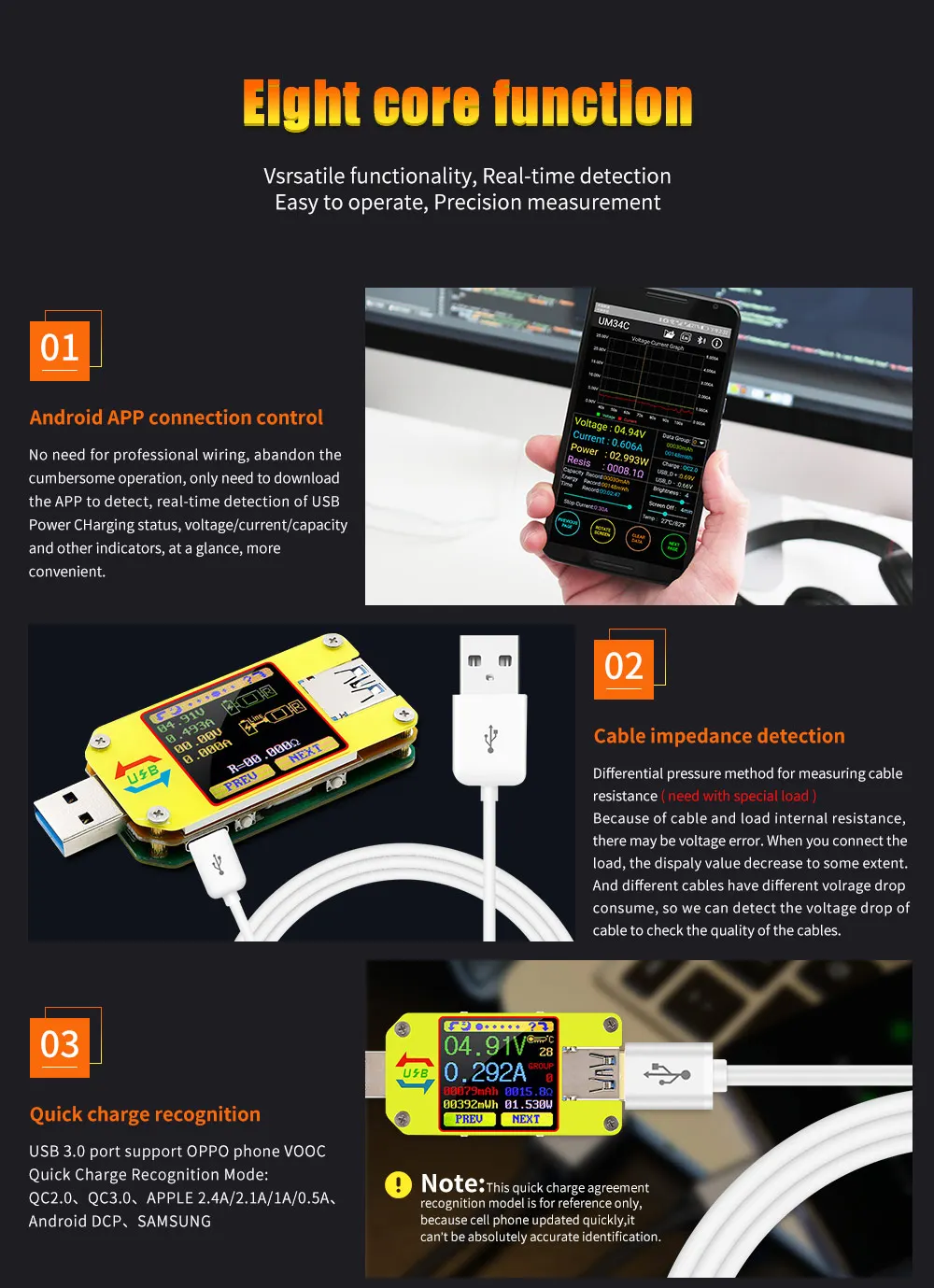

Ядро Функция:

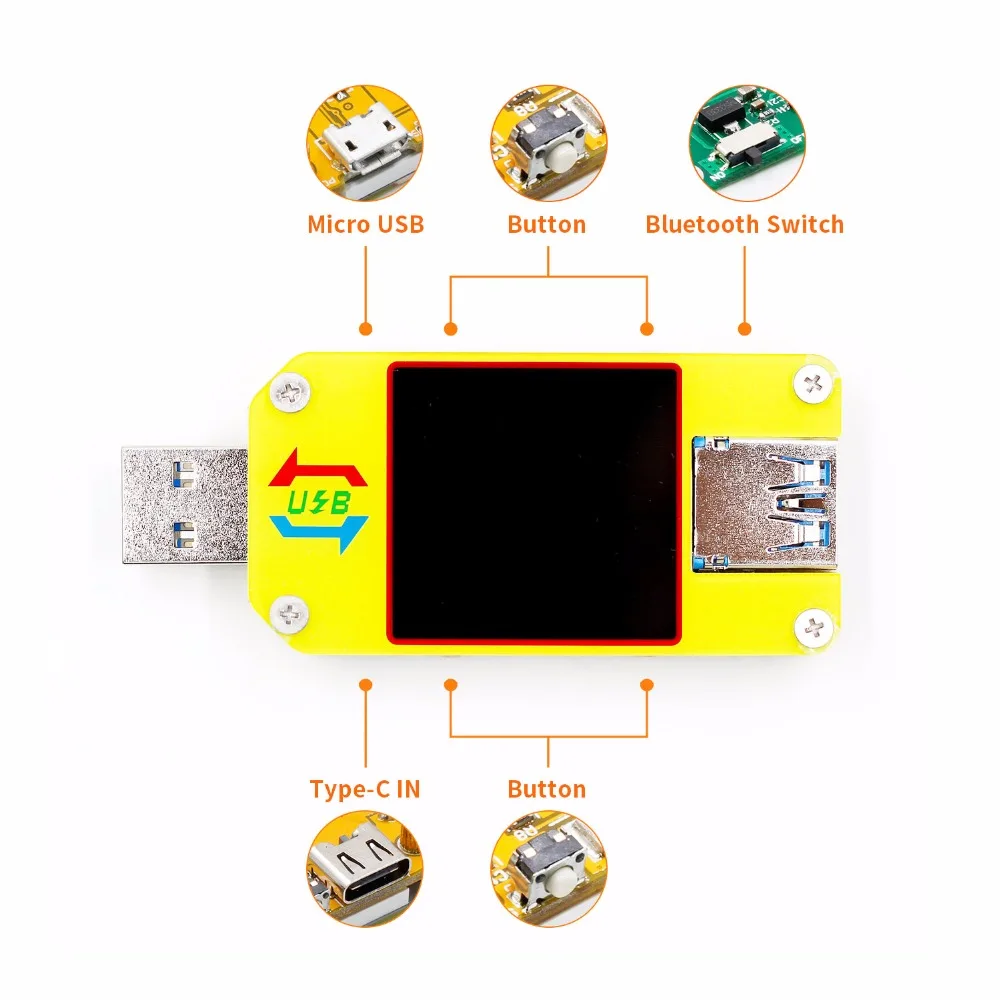

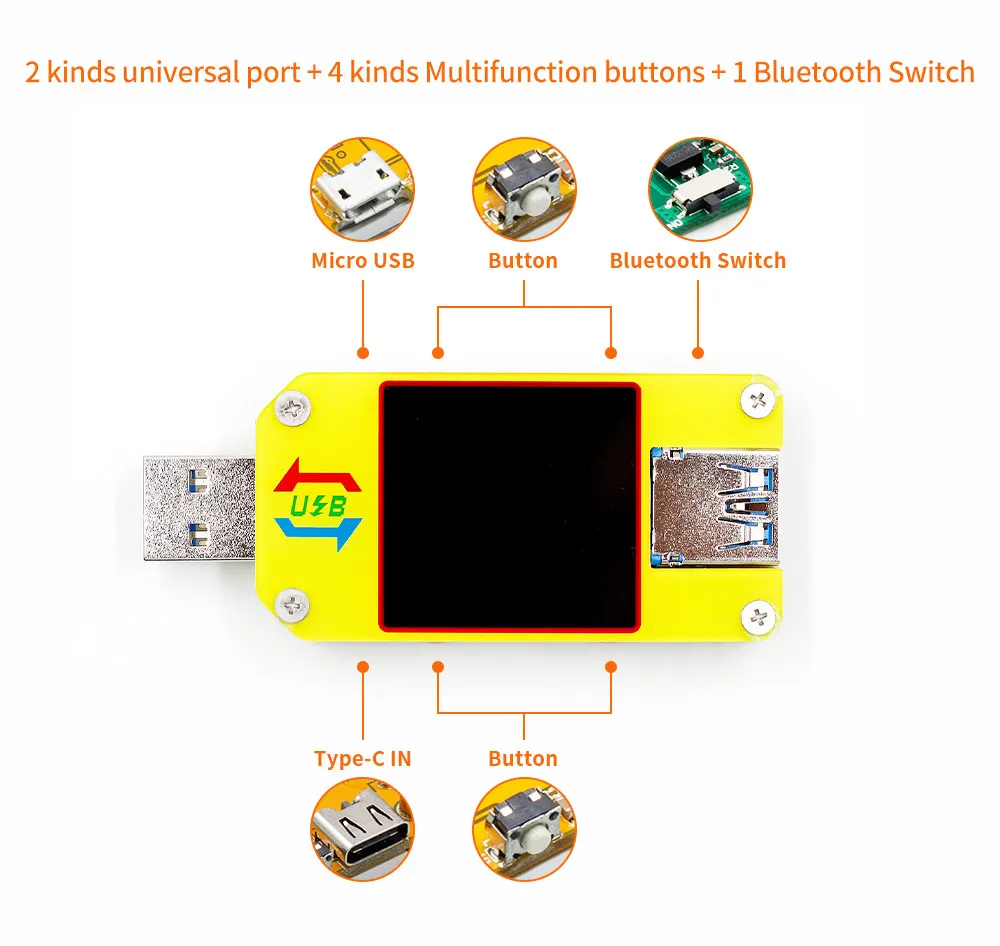

Устройство макет

A: порт Micro USB

B: многофункциональные кнопки (4 шт..)

C: Bluetooth переключатель

D: USB 3,0 A женский порт

E: USB 3,0 A мужской порт

F: входной порт type-C (только VBUS, GND, CC1, CC2 четыре провода)

F: входной порт type-C (только для USB-типа-c для измерения сопротивления кабеля)

G: 1,44 дюймов цветной экран

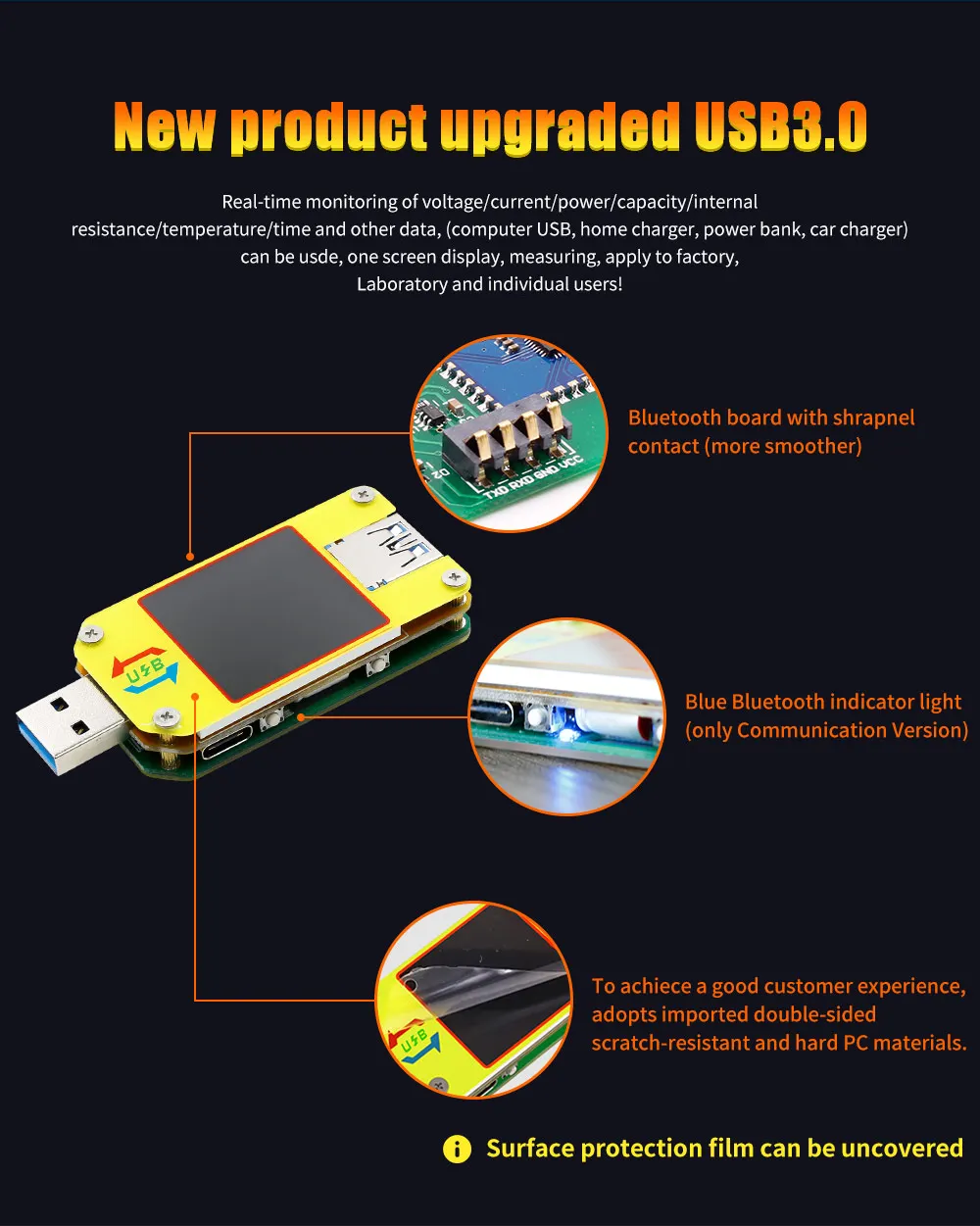

H: индикатор Bluetooth: при подключении к операционному компьютерному программному обеспечению, индикатор Bluetooth изменяется от мигающего до устойчивого состояния. При подключении на экране отображается значок Bluetooth. (Bluetooth-коммуникационная версия только).

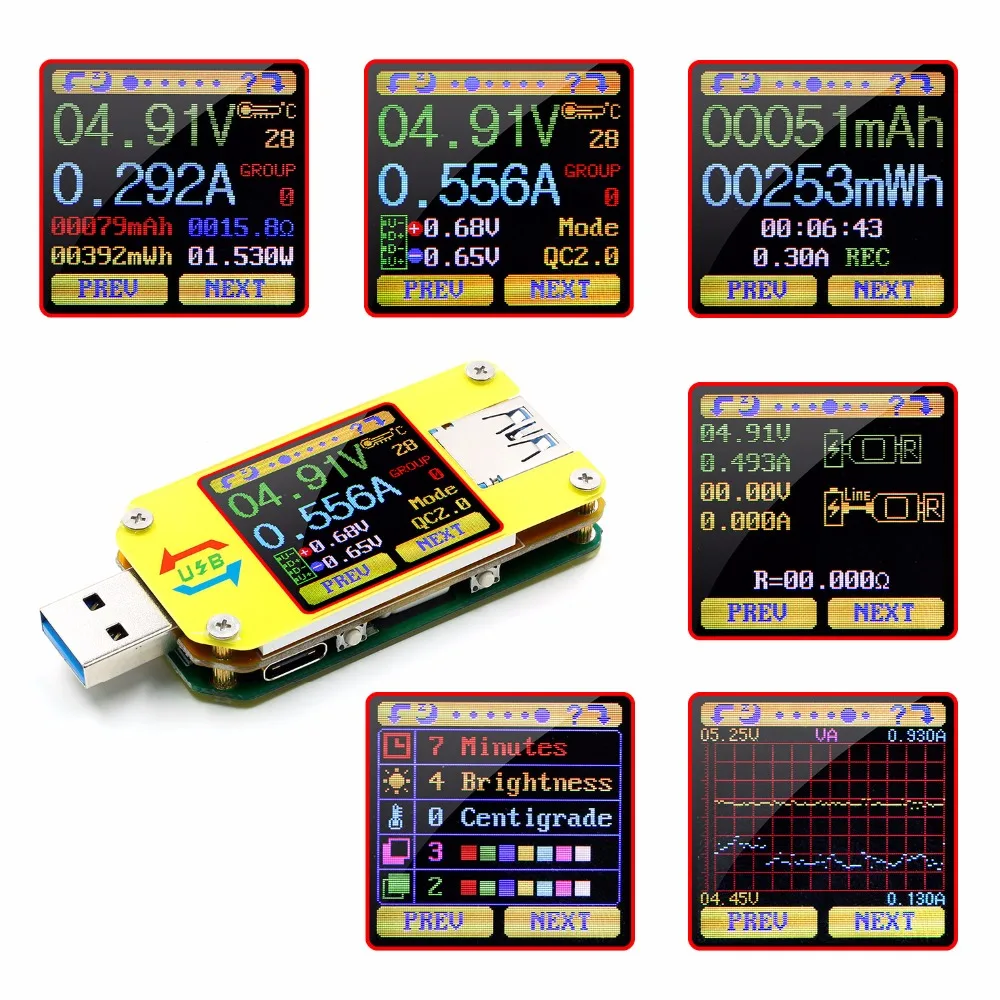

Инструкция по эксплуатации

Когда устройство впервые работает на отраженном экране, отображается в ближайшее время главный интерфейсный экран.

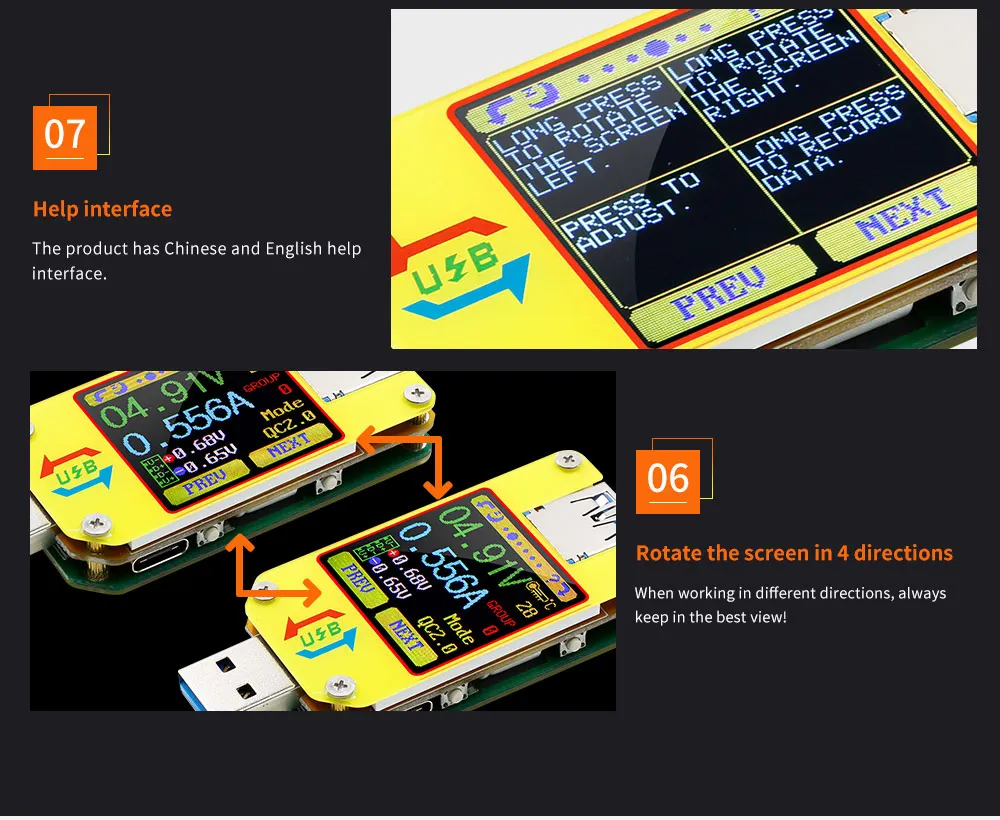

Скрытая интерфейс:При нажатии на любую кнопку, при включении в модуль будут отображаться четыре варианта. Опция 1 выбирает китайский интерфейс, и опция 2 Выбирает английский интерфейс.

Третий вариант-перезагрузить (после сброса, данные настройки системы были восстановлены на заводскую установку, все сохраненные данные не были перезагружены), четыре опции-ноль текущего чтения (гарантируйте, что нет нагрузки, подключенной к единице). Отпустите кнопку при желаемом выборе. Нажатие и удержание кнопки после выхода на четыре опции выпустят скрытый интерфейс.

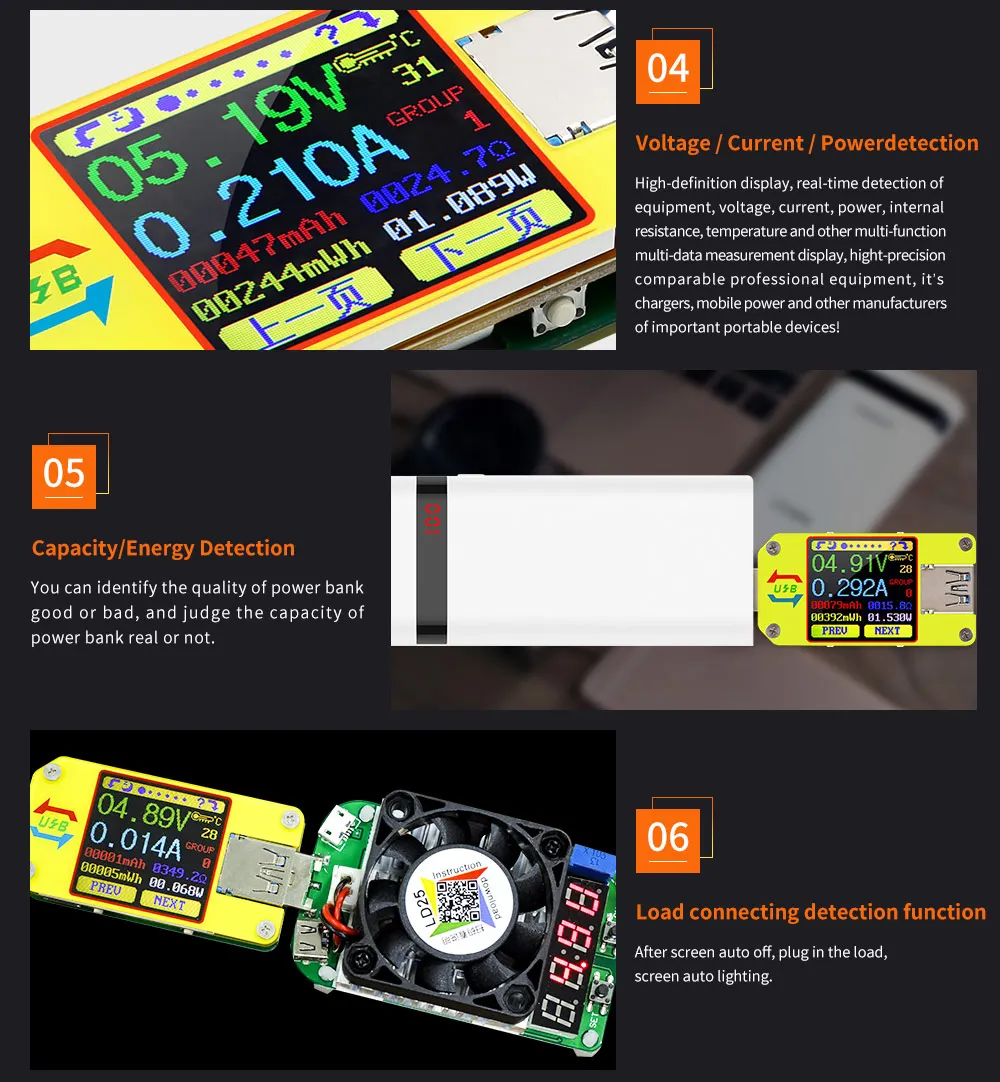

7: Напряжение измерения

8: Измерение тока

9: накопленный Ёмкость

10: накопленную энергию

11: Температура измерения

12: число групп данных, используемых в использовании

13: нагрузка эквивалентного импеданса

14: Мощность измерения

Нажмите кнопку 'кнопка', чтобы ввести интерфейс, как показано выше:

Нажмите и удерживайте кнопку 'NEXT', чтобы переключать группу данных. USB-тестер может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

14: Мощность измерения

Нажмите кнопку 'кнопка', чтобы ввести интерфейс, как показано выше:


С группами данных 1-9 отображены текущие мАч и mWh, сохраненные после отключения питания. Они будут продолжать накапливаться в следующий раз, когда работает тестер. Когда выбранная группа данных составляет 0, то текущее значение mAh и mWh будет временно Сохранено в сила. Когда устройство будет следующее питание на эти значения будет отозвано и начнет мигать. Когда аккумулированная мАч превышает 1 мАч, предыдущие данные будут очищены, а накопление будет перезагружаться.


С Группой данных выберите, нажмите и удерживайте кнопку 'PREV', чтобы очистить mAh и mWh.

15: D +: (DP) данные положительного уровня сигнала.

16: D-: (DM), данные негативного уровня сигнала.

17: режим отображения

Продукт автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/1A/0.5A, андроид дcp, Самсунг. (Примечание:Эта модель быстрой зарядки подходит только для справки, потому что сотовый телефон обновлен быстро, это не может быть абсолютно точной идентификацией)

18: накопленный Ёмкость

19: накопленную энергию

20: Индикация времени: общая наработанная время записи.

21: статистика потенциала/энергетики в настоящее время

22: REC: индикатор записи состояния. 'Rere' отображаемый в красном, указывает, что запись прекратилась. На экране, отображаемом в зеленом, указано, что запись осуществляется в ходе.

После включения питания, когда текущий поток больше, чем низкое текущее значение триггера. Система автоматически начинает записывать накопленную мощность, энергию и время. Индикатор 're' будет меняться от красного до зеленого.

Для установки текущего значения триггера, нажмите и удерживайте кнопку "Next", чтобы подчеркнуть значение, затем нажмите кнопку "кнопка" для регулировки значение как требуется. Значение может быть установлено в любом месте между 0.01A-и 0.30eay (10мА до 300мА).

Интерфейс 4: Интерфейс подключения кабеля подключения к кабелям.

23: USB-тестер, непосредственно связанный с блоком питания с исходными значениями напряжения и тока

24: USB-тестер, подключенный через кабель подключения данных, в котором отображены значения напряжения и тока.

25: кабель для передачи данных сопротивления.

Измерения Процедура:

Во-первых, подключите USB-тестер непосредственно к источнику питания и настройте соответствующий ток нагрузки (рекомендуемое значение 1A). Нажмите и удерживайте кнопку 'NEXT', чтобы начать запись данных. Индикатор по Индикатору остановит мигающий.

Во-вторых, отключите USB-тестер, а затем подключите его к источнику питания через Micro USB/type-C в кабель для передачи данных и Регулировка нагрузки на то же значение, что и в первом шаге. Нажмите и удерживайте кнопку 'NEXT', чтобы начать запись данных. Индикаторная оперативная остановка прекращает мигающий, а проверка кабеля подключения к кабелю передачи данных завершена, и отображено значение.

Примечание: Если во время второго шага экран поворачивается черным, это указывает на то, что разница напряжения слишком высока, и тестер введет в действие 4 В состояние. Можно уменьшить ток и затем перезапустить измерение с первого шага. После завершения испытания на сопротивление кабельного соединения завершено, тест должен быть выключен, а затем снова работать, чтобы возобновить измерение.

Интерфейс 6: Настройка параметров системы

26: автоматический экран от времени

27: Экран яркость

28: температурный дисплей C/F

29: Тема цвет фона

30: Тема передний цвет

Нажмите и удерживайте кнопку "Next" для ввода в Установочное состояние, нажмите кнопку "NEXT", чтобы сделать шаг через опции автоматического отключения экрана, уровень яркости, температурный дисплей, тема фона цвета и тематика переднего плана цвета. Остановитесь на значении, которое вы хотите изменить, затем нажмите кнопку "PREV" для изменения настройки.

Для автоматического отключения экрана нажмите "'over', чтобы неоднократно делать шаг, хотя 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана, нажмите "'PREV'" на неоднократно шаг, хотя 6 вариантов от 0 до 5, где 0 является самым низким уровнем яркости А 5-самый высокий. Яркость по умолчанию-4.

Для модулей температуры, нажатие кнопки "'Next'" переключает настройки между C и F. настройка Температуры по умолчанию-C.

Для темы фона цвета, нажмите "'PREV'" на неоднократно шаг, хотя 7 вариантов от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-синий, розовый, белый и черный. По умолчанию цвет 2, синий.

Для темы переднего плана цвета, нажмите "'PREV'" на неоднократно шаг, хотя 7 вариантов от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-синий, розовый, белый и черный. По умолчанию цвет составляет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку 'Next', чтобы выйти из меню настроек.

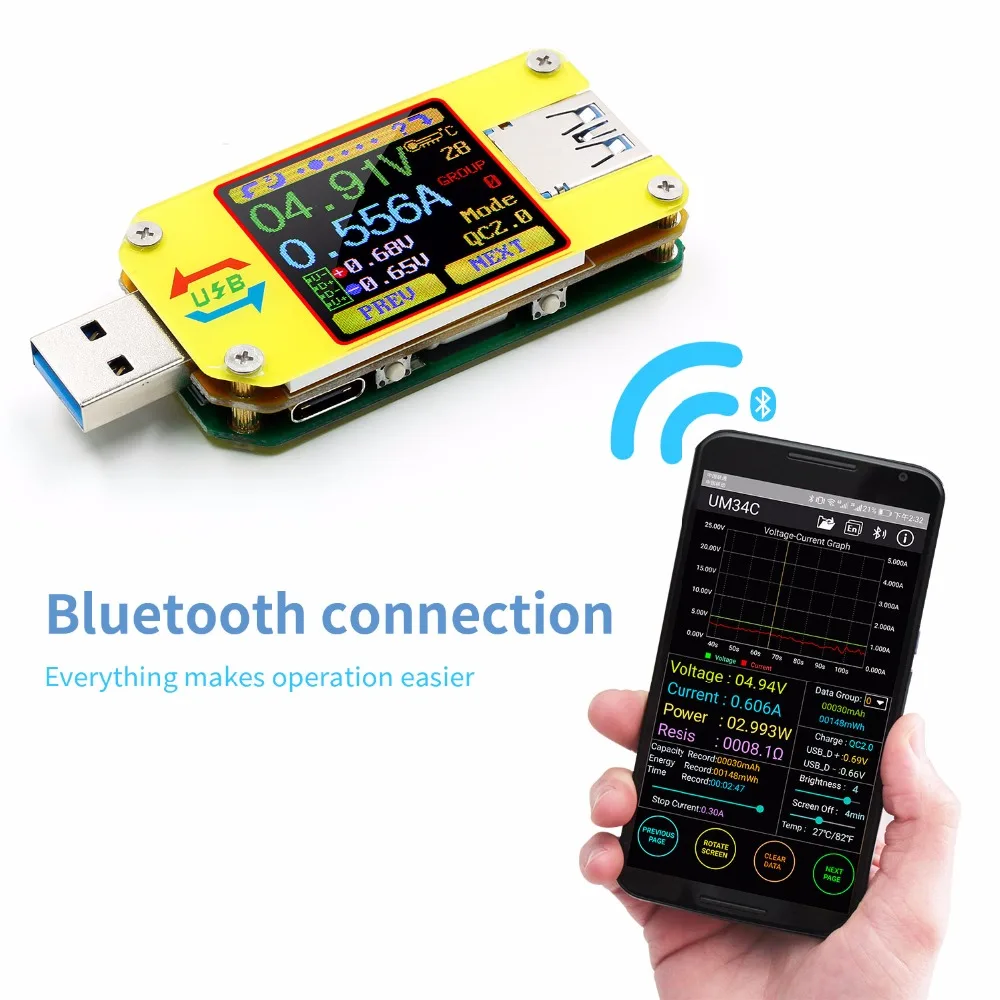

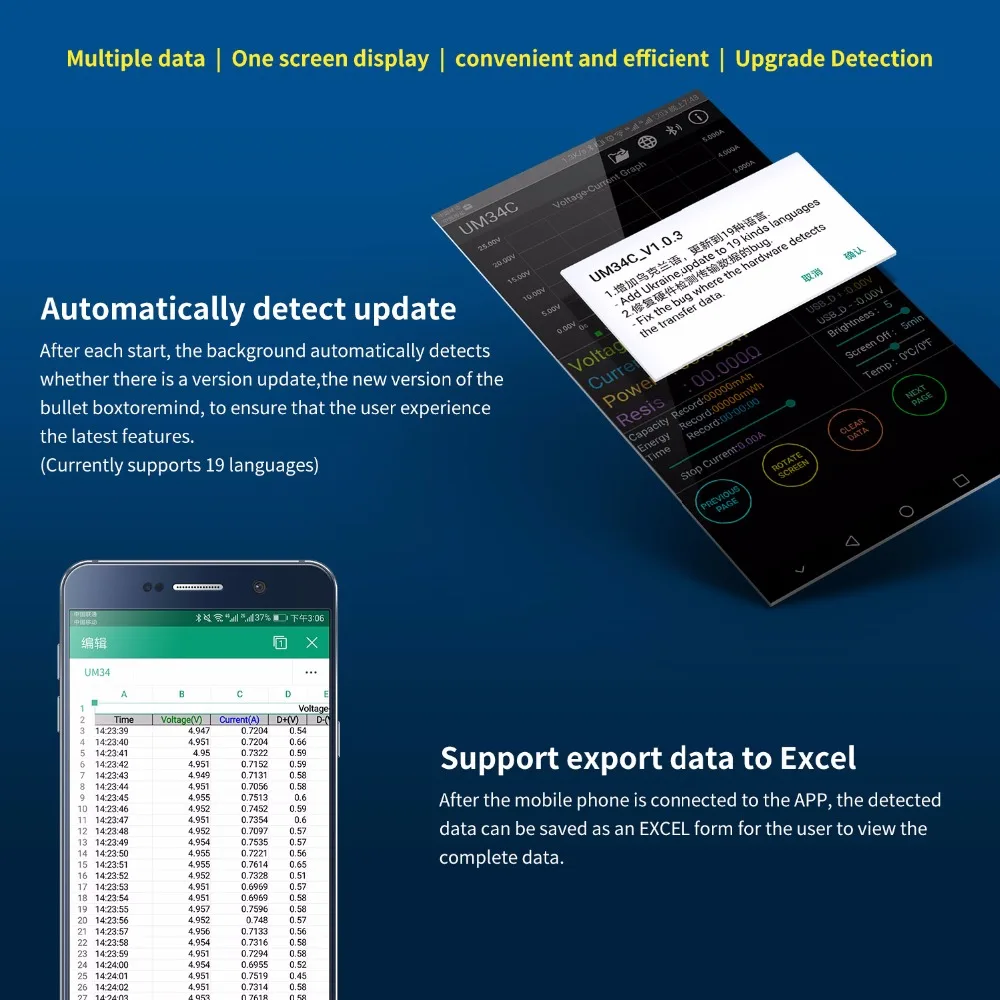

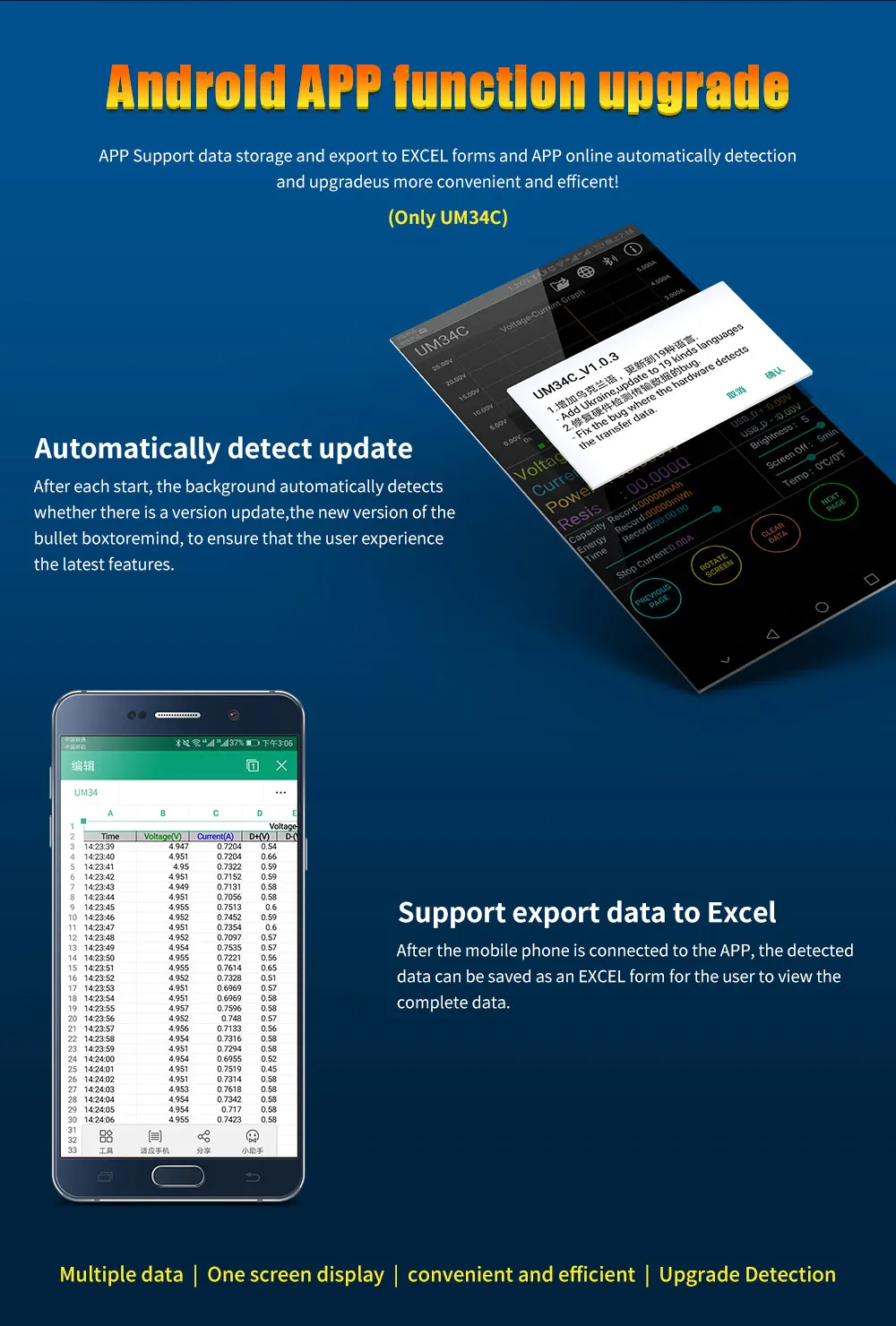

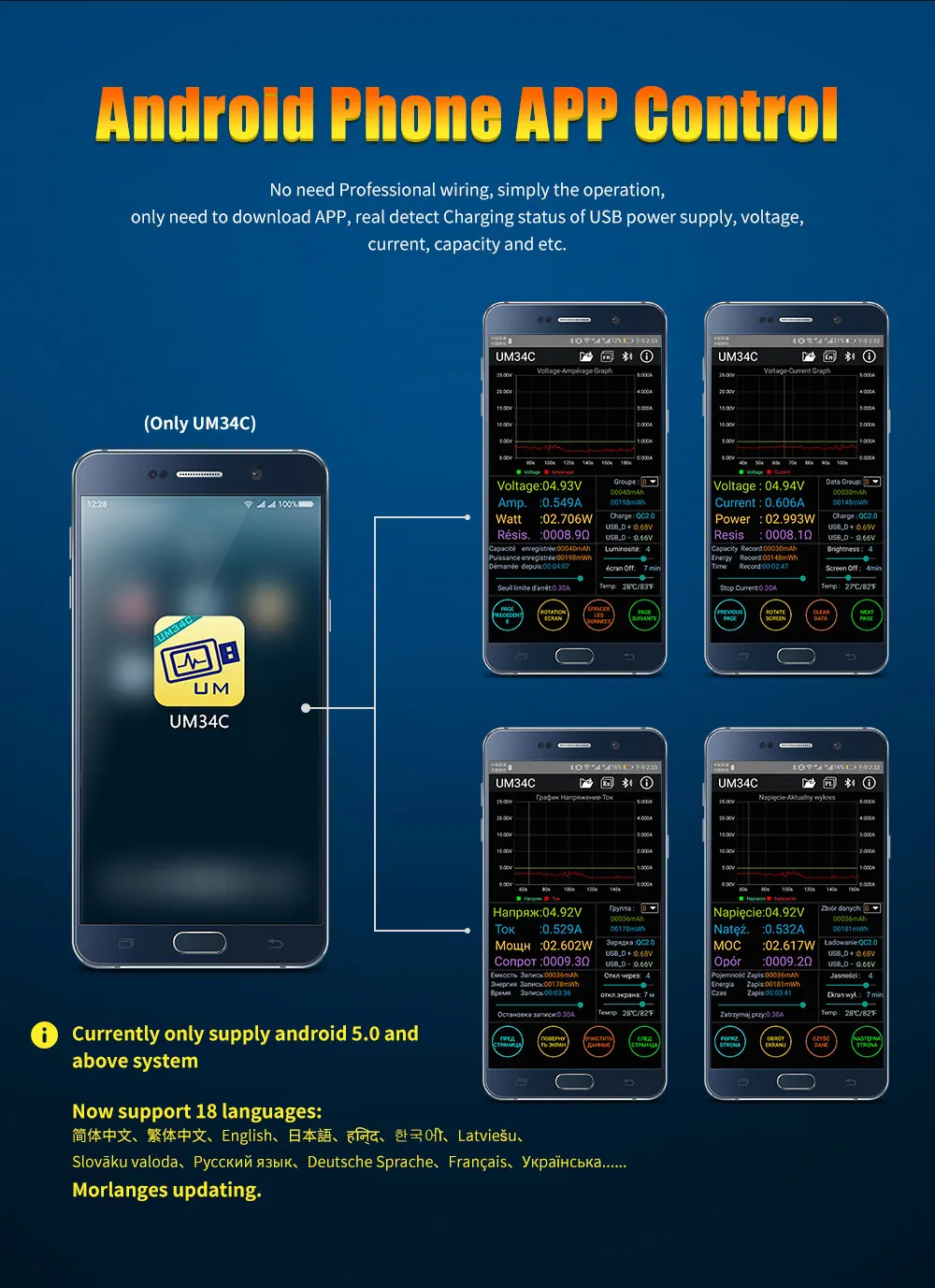

UM34C Android APP инструкция

1, установка приложения:

Примечание: приложение только поддерживает Android 5,0 и выше

Загрузить приложение UM34CHttp://www.mediafire.com/folder/q2b8h079hpywq/UM34

1,1 приложение загрузка ссылки:Http://www.mediafire.com/folder/q2b8h079hpywq/UM34, Выберите UM34C файл приложения android для загрузки, вы можете использовать компьютер для загрузки, тогда отправлял телефон, или пользуюсь телефоном скачиваю напрямую.

1,2 открыть пакет установки
