Super speed SMT Equipment Pick and Place Desktop Low Cost Machine for PCB board Led Manufacturing | Инструменты

---

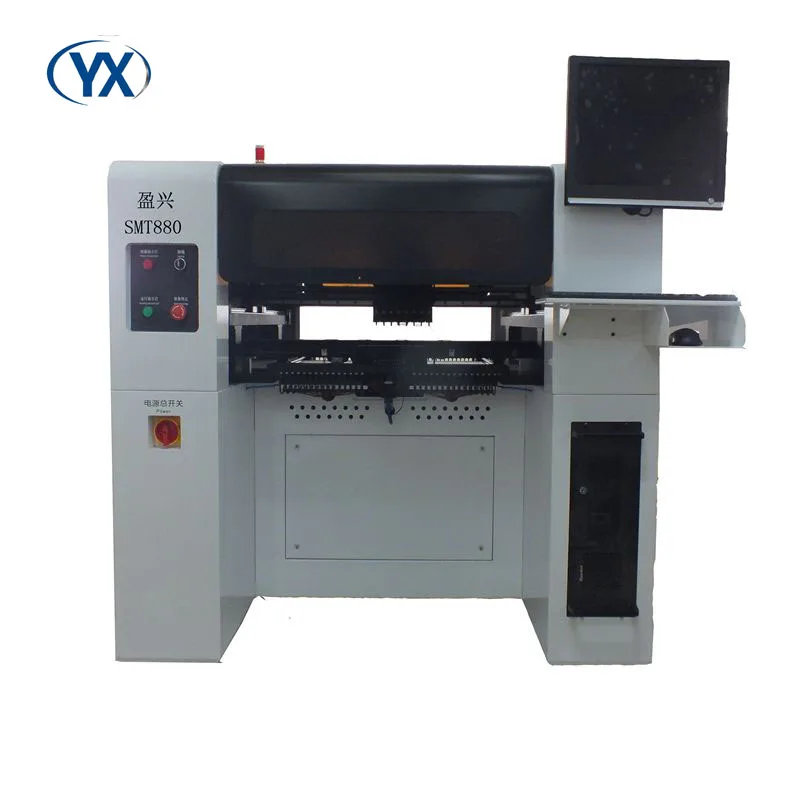

   SMT880  PnP Machine With Guide Screw and Servo Motor





1.Details



















2.Technical Parameter



Specification
Number of feeders	80
Number of IC tray	8
Number of cameras	10
Number of heads	8
Average power	1000W
Automatic board	Three-stage track
Guide	Screw guide
Maximum mounting speed	15000 Pcs/h
Average mounting speed of actual mounting resistance	12000 Pcs/h
Maximum travel scope in Z axis	20mm
Maximum circuit board area	500×455mm
Positioning precision	0.01mm
The buffer range of suction nozzle	4.5mm
Weight	600KG
Dimension	1420*1370*1350mm
Power supply	110V/220V, 50/60Hz
Compressed air	0.5-0.6Mpa
Drive motor	Panasonic servo motor
Motion drive system	Panasonic high-speed DSP drive
Recognition mode	Simultaneous recognition of eight heads
Vacuum source of suction nozzle	High-speed on-off vacuum generator with vacuum breaker
Operating system	Full-automatic chip mounter operating system  operating system.
	Independently developed by us based on Windows operating system
	Supports windows xp, win7
Element angle	0-360°synchronous rotation during movement
X/Y operation mode	Intelligent curve of the linear acceleration and deceleration linkage
MARK point positioning	Full-automatic (the MARK point can be adjust at will)
Intelligent alarm	Automatic correction, automatic filling, feeding shortage alarm
Plate entering mode	Automatic connection from left to right in single sections
	Automatic PCB transfer positioning/plunger positioning, manual plate feeding
Visual display	17-inch industrial control display, 4:3, resolution: 1280 x1024
Number of recognition cameras	One Mark recognition camera, four quick-recognition cameras
	One precise-recognition camera.
Adaptive mounting scope	Adaptive to 0201 0402, 0603, 0805, 1206, diode, audion, SOT, QFP
	Within 40*40mm and the pin distance ≥0.3mm (0.5mm center distance) and BGA.







3. 8 Placement Heads







4.Screw







5.10 Cameras+Conveyor







6.Three section track







7.Application area













8.Package











  8 Heads SMT880  Pick and Place Machine With Guide Screw and Servo Motor





1.Details



















2.Technical Parameter

Specification
Number of feeders	68
Number of IC tray	8
Number of cameras	10
Number of heads	8
Average power	1000W
Automatic board	Three-stage track
Guide	Screw guide
Maximum mounting speed	15000 Pcs/h
Average mounting speed of actual mounting resistance	12000 Pcs/h
Maximum travel scope in Z axis	20mm
Maximum circuit board area	500×455mm
Positioning precision	0.01mm
The buffer range of suction nozzle	4.5mm
Weight	600KG
Dimension	1420*1370*1350mm
Power supply	110V/220V, 50/60Hz
Compressed air	0.5-0.6Mpa
Drive motor	Panasonic servo motor
Motion drive system	Panasonic high-speed DSP drive
Recognition mode	Simultaneous recognition of eight heads
Vacuum source of suction nozzle	High-speed on-off vacuum generator with vacuum breaker
Operating system	Full-automatic chip mounter operating system  operating system.
	Independently developed by us based on Windows operating system
	Supports windows xp, win7
Element angle	0-360°synchronous rotation during movement
X/Y operation mode	Intelligent curve of the linear acceleration and deceleration linkage
MARK point positioning	Full-automatic (the MARK point can be adjust at will)
Intelligent alarm	Automatic correction, automatic filling, feeding shortage alarm
Plate entering mode	Automatic connection from left to right in single sections
	Automatic PCB transfer positioning/plunger positioning, manual plate feeding
Visual display	17-inch industrial control display, 4:3, resolution: 1280 x1024
Number of recognition cameras	One Mark recognition camera, four quick-recognition cameras
	One precise-recognition camera.
Adaptive mounting scope	Adaptive to 0201 0402, 0603, 0805, 1206, diode, audion, SOT, QFP
	Within 40*40mm and the pin distance ≥0.3mm (0.5mm center distance) and BGA.







3. 8 Placement Heads







4.Screw





5.Three section track







6.Application area













7.Package
