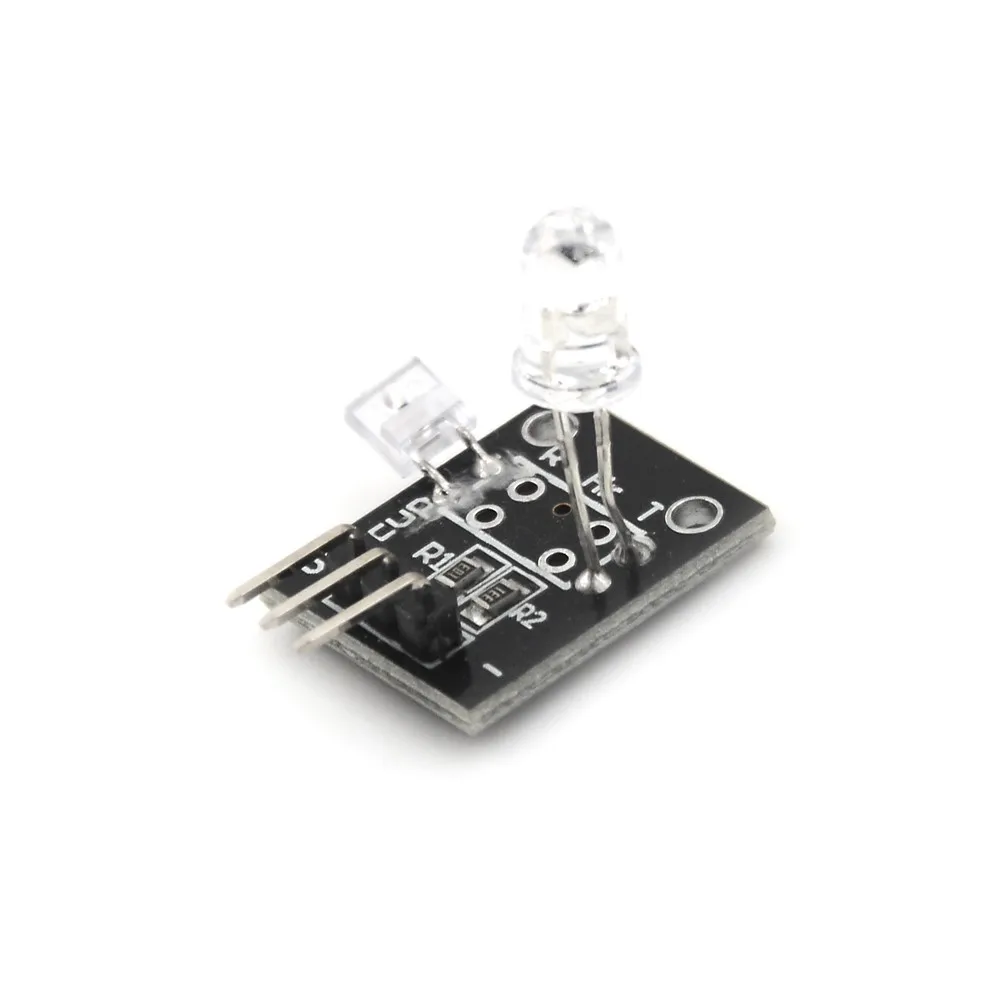

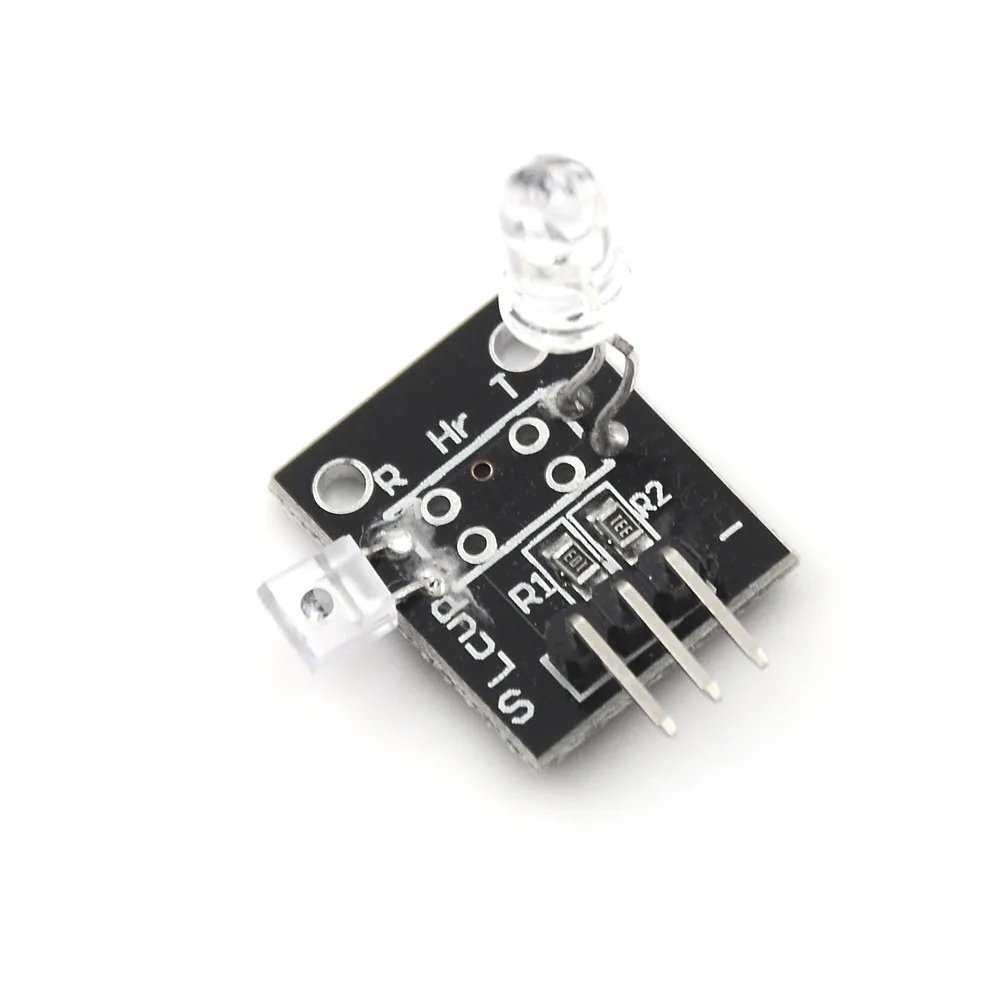

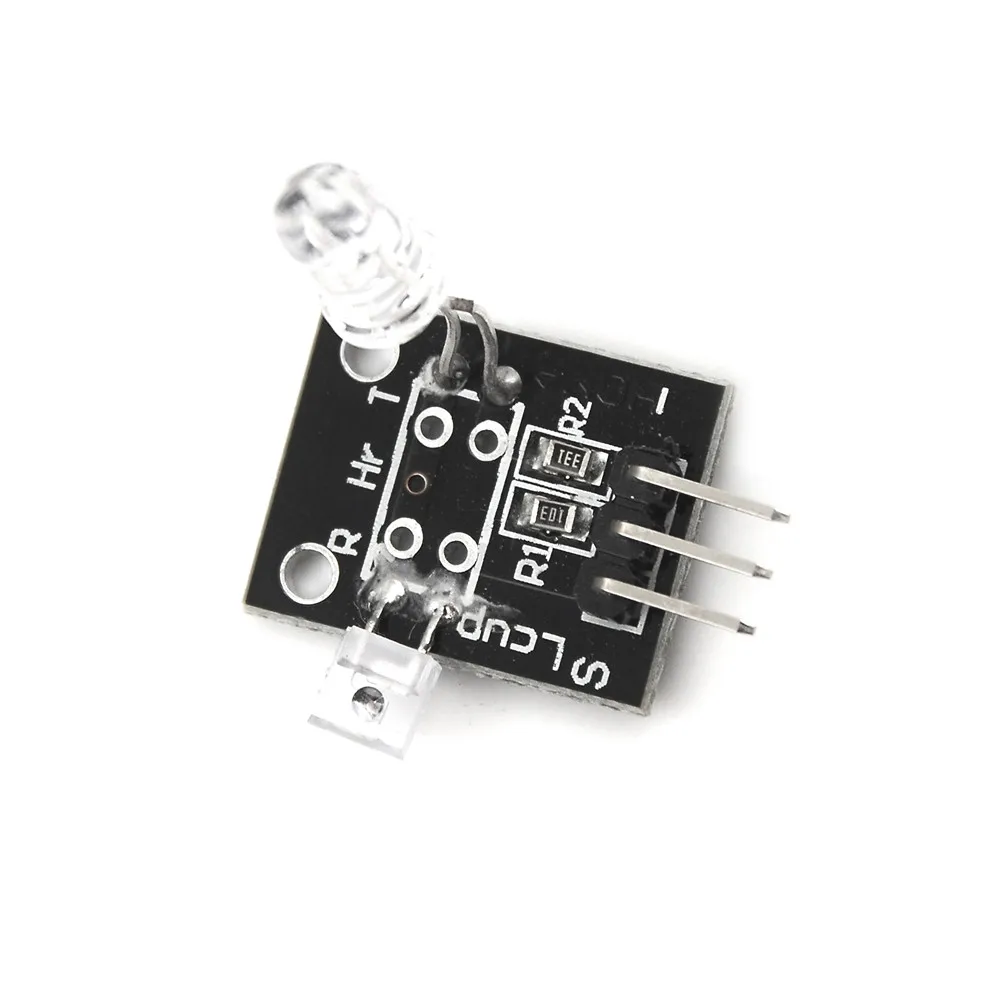

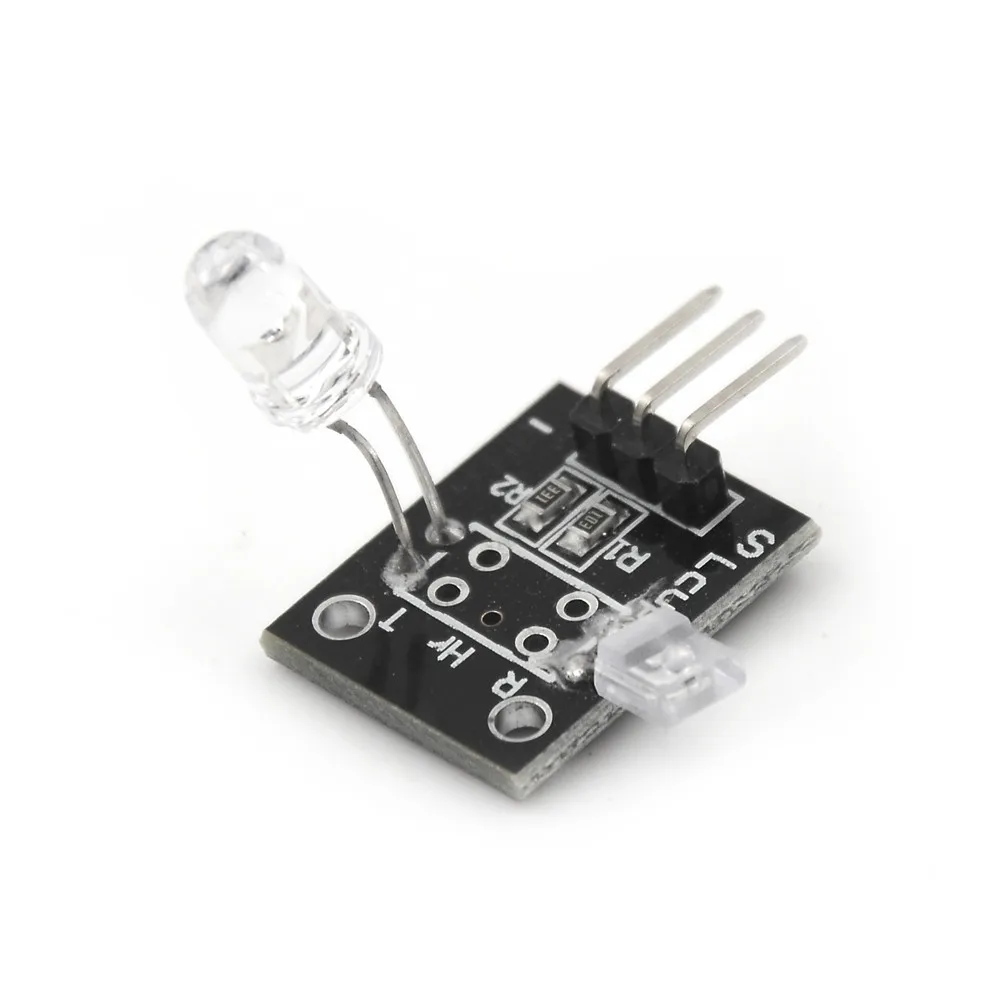

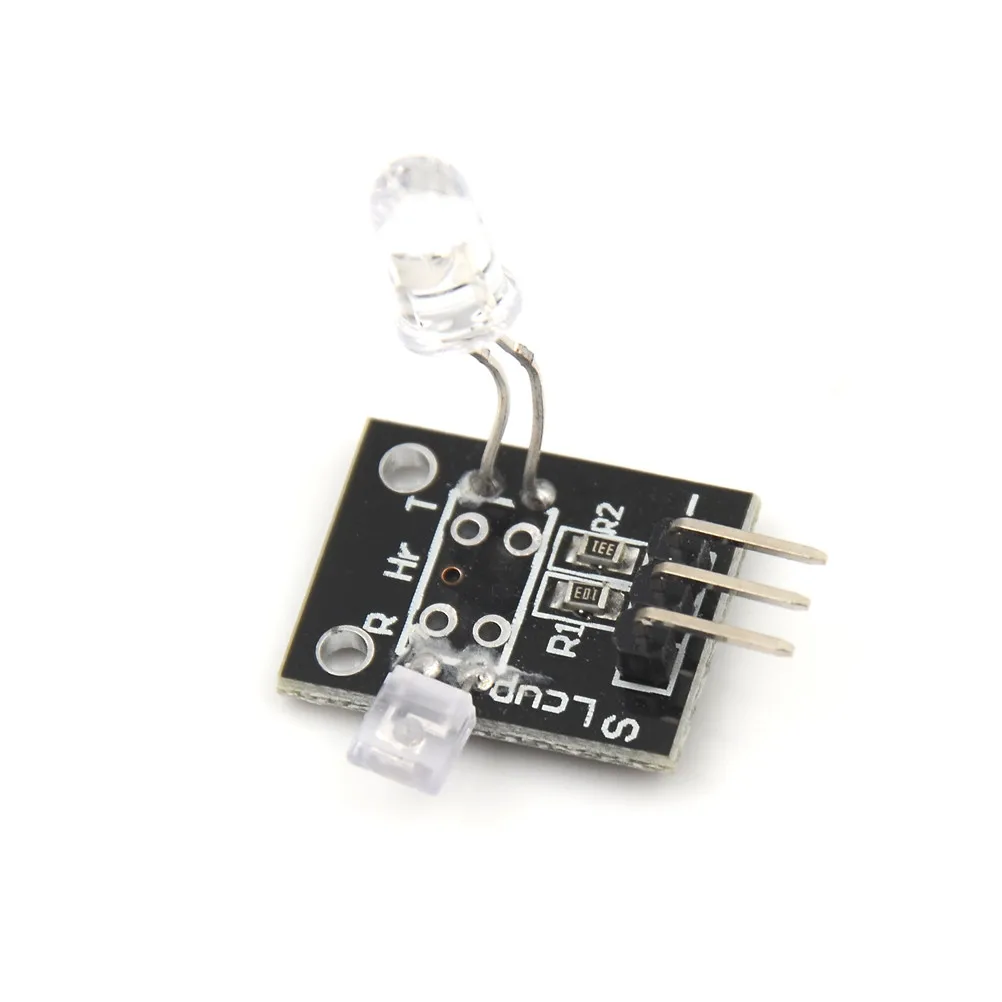

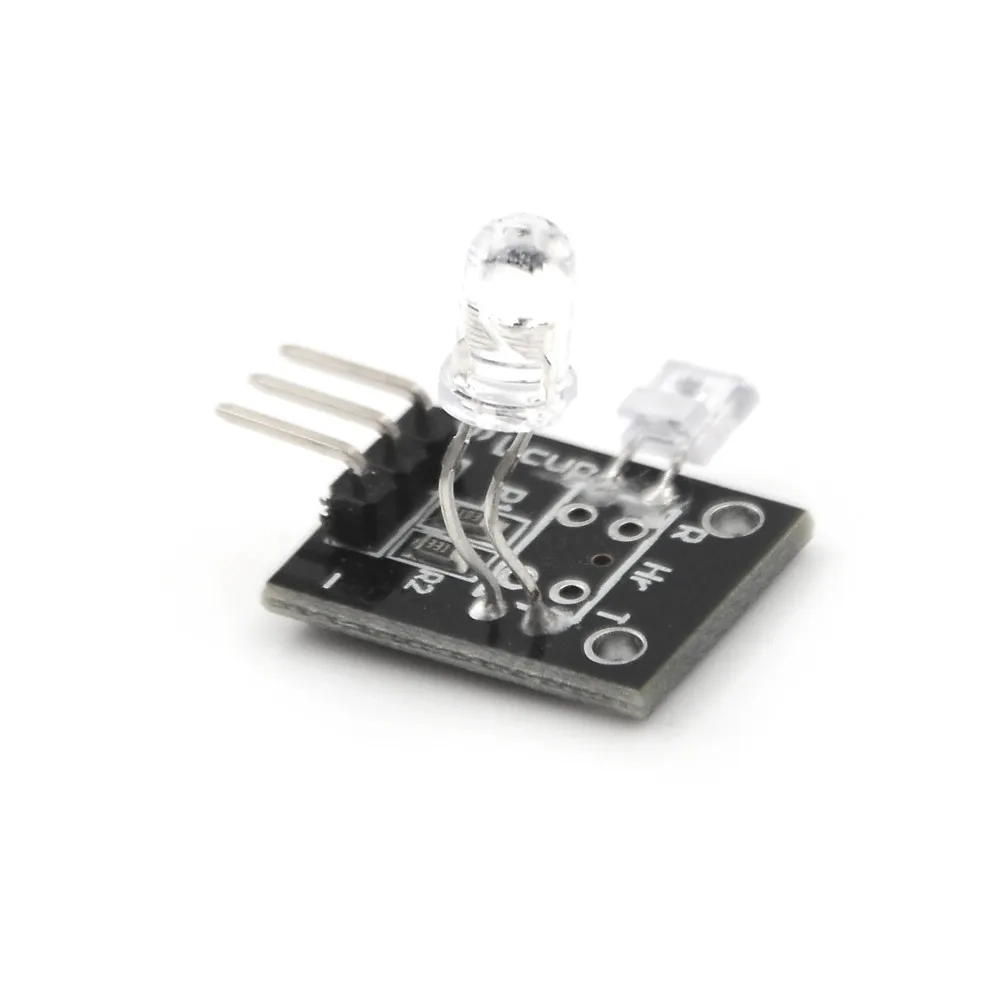

1 шт. модуль датчика сердечного ритма пальцами для Arduino KY-039 датчик детектора |

1 шт. модуль датчика сердечного ритма пальцами для Arduino KY-039 датчик детектора |

Описание товара

  Этот проект использует яркий инфракрасный (ИК) светодиод и фототранзистор для обнаружения пульса пальца, красный светодиод мигает с каждым импульсом.
  Импульсный монитор работает следующим образом: светодиод является светлой стороной пальца, а фототранзистор на другой стороне пальца, фототранзистор используется для получения потока излучаемого, когда пульс артериального давления пальцем, когда сопротивление Фототранзистора будет немного изменено.
 Мы выбрали очень высокий резистор R1, потому что большая часть света через палец поглощается, желательно, чтобы фототранзистор достаточно чувствителен. Сопротивление может быть выбрано экспериментом, чтобы получить лучшие результаты.
  Самое главное-держать щит в тумане в фототранзисторе. Для домашнего освещения, что особенно важно, потому что огни дома в основном основаны на 50 Гц или 60 Гц колеблются, поэтому слабый пульс добавит значительный шум.
  Код тестирования ARDUINO:
/Пульсометр тестовый скрипт
Int ledPin = 13;
Int sensorPin = 0;
Двойная Альфа = 0,75;
Период int = 20;
Двойное изменение = 0,0;
Настройка пустоты ()
    {
PinMode (ledPin, OUTPUT);
Серийный. Старт (115200);
    }
Пустая петля ()
    {
Статическое двойное значение = 0;
Статическое двойное изменение = 0;
Int rawValue = analogRead (sensorPin);
Двойное значение = alpha * oldValue + (1-alpha) * rawValue;

Серия. Печать (rawValue);
Серия. Печать (",");
Серия. println (значение);
OldValue = значение;
Задержка (период);
    }

  Упаковка включает:

1x модуль датчика сердцебиения
