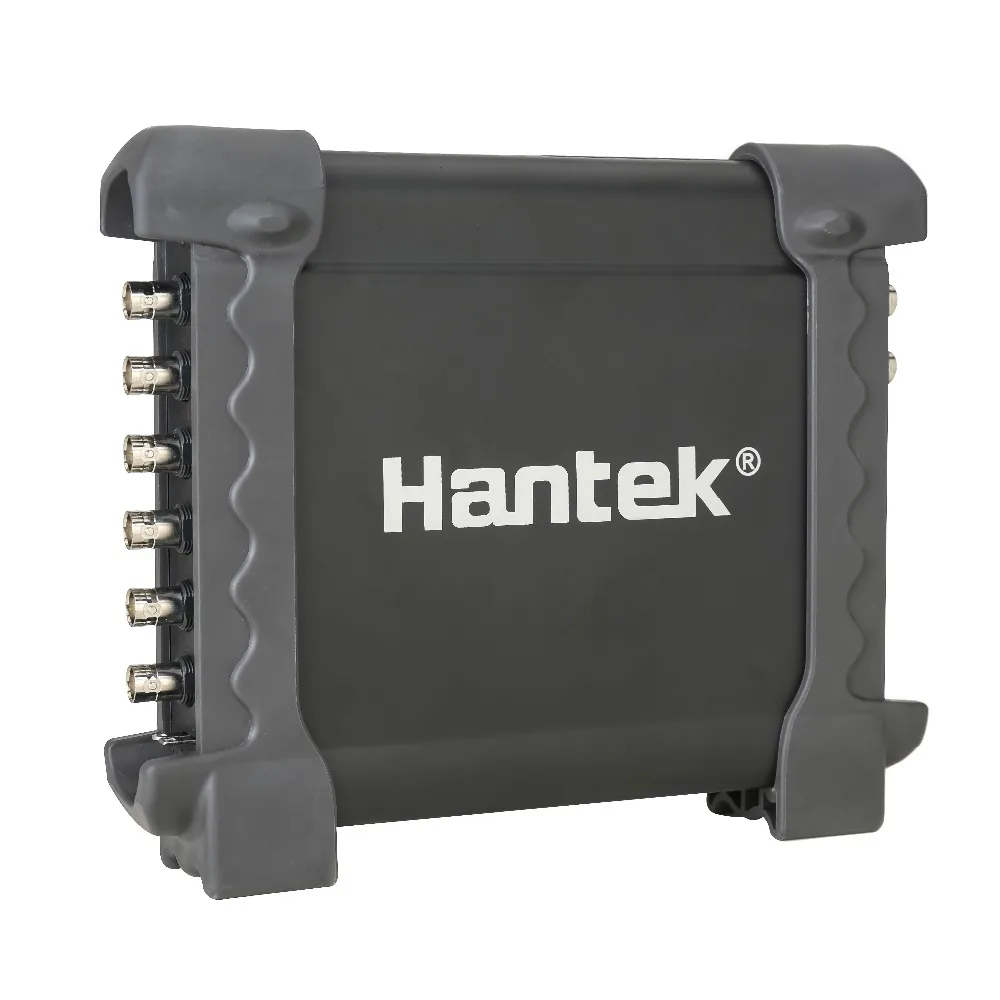

Hantek 1008C 8CH Программируемый генератор USB ПК осциллограф спектр автомобиля DAQ

Модель

Hantek1008C

Режим осциллографа

Вертикальный

Аналоговый канал

8

Вход сопротивление

Сопротивление: 1 м и Icirc;

Вход чувствительность

От 10 мВ/див до 5 В/Див

Вход муфта

Постоянного тока

Разрешение

12 бит

По горизонтали

Объем памяти

4K

Макс. Вход

400 В (пик постоянного тока + переменного тока)

Частота выборки в реальном времени

2.4MSa/s

Временной диапазон развёртки

1ns/div до 20000s/div(1-2-5 последовательностей)

Время Основание точность

± 50ppm

Триггер

Источник света

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим

Края

X-Y режим

Перемещение по оси Вход

CH1

Ось Y Вход

CH2

Курсоры и измерения

Напряжение измерения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерения времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Курсоры измерения

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Сигналов процесса

+,- , X, ÷, FFT, Invert

Напряжение диапазон

От 10 мВ до 5 В/div @ x 1 зонд

От 100 мВ до 50 В/div @ x 10 зонд

10 в до 5000 в/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20:1

Постоянная сила тока

От 100 мА до 50.0A/div @ CC65(20A)

От 1000мА до 500.0A/div @ CC65(65A)

От 1А до 100.0A/div @ CC650(60A)

10А до 1000.0A/div @ CC650(650A)

От 1А до 200.0A/div @ CC1100(100A)

10А до 2000.0A/div @ CC1100(1100A)

Курсор

Разница во времени/частоте, разница в напряжении

БПФ

Прямоугольная, Hanning, Hamming, Blackman Window

Математика

Сложение, вычитание, умножение, деление

Программируемый генератор

Канал

8

Выход уровня

LVTTL

Частотный диапазон

0-250 кГц

Интерфейс

USB 2,0

Мощность

Не требуется дополнительный источник питания

Измерение

Размеры

185x150x27 (мм)

Вес

0,35 кг
