Высококачественная индивидуальная версия XMOS XU208 USB карта и аудио декодирование

Высококачественная индивидуальная версия XMOS XU208 USB карта и аудио декодирование

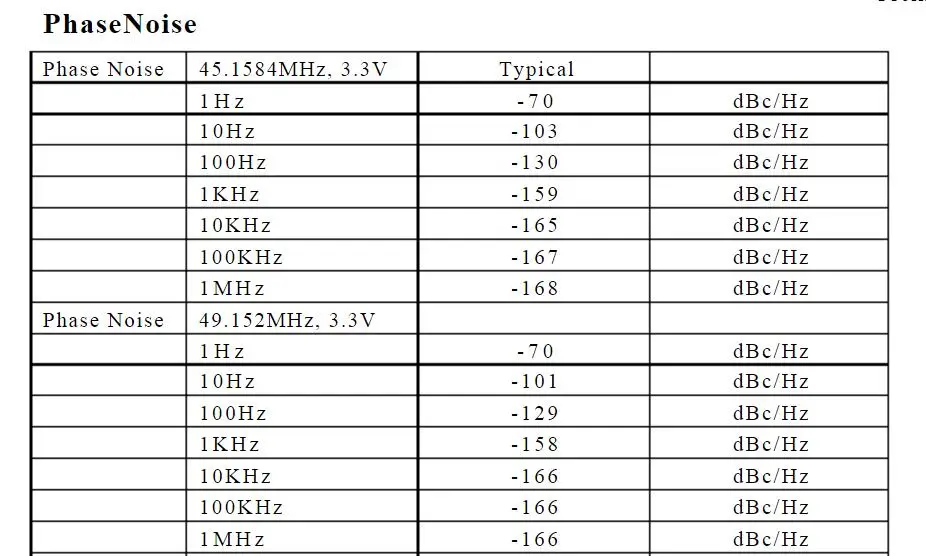

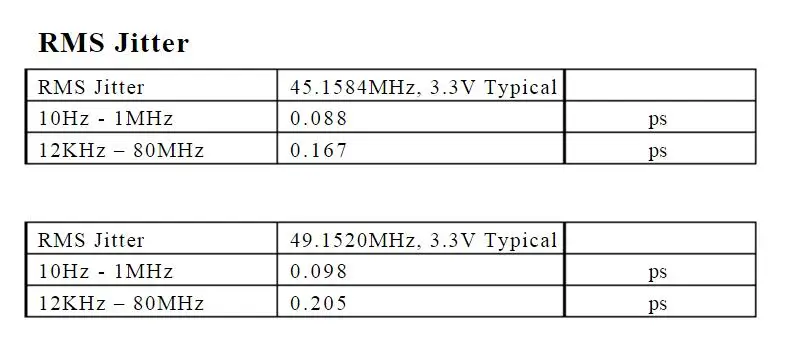

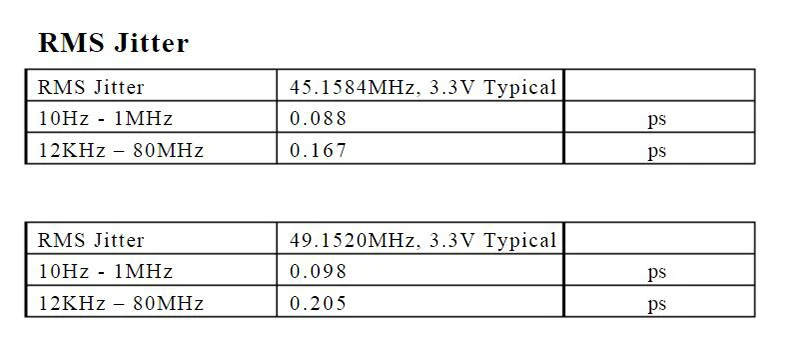

Примечание:Femtosecond относится к кратковременной стабильности кристалла, обычно выраженной фазовым шумом или колебанием значений. Общие параметры кристаллического дрожания выражены в ps, но когда значение дрожания ниже 1PS, используется представление femtosecond (fs). В настоящее время только несколько специально оптимизированных кристаллов могут достичь производительности femtosecond jitter. На самом деле, CRYSTEK CCHD-575 и CCHD-957 являются одними из лучших.

1ppm относится к долгосрочной стабильности кристаллического осциллятора. Он используется для того чтобы измерить в долгосрочной перспективе частоты ввиду возможную погрешность на часы. Обычно это выражено в PPM, а 1PPM-один в миллион.
Это два разных понятия. Для цифрового аудио, первое, что нужно преследовать, это производительность дрожания, за которой следует долгосрочная стабильность. Кристаллический осциллятор, используемый в C-1, достиг новой высоты с точки зрения производительности дрожания и долгосрочной стабильности. Более того, этот кристаллический осциллятор был первоначально разработан для современного аудио оборудования (например, CCHD-957 и CCHD-575).

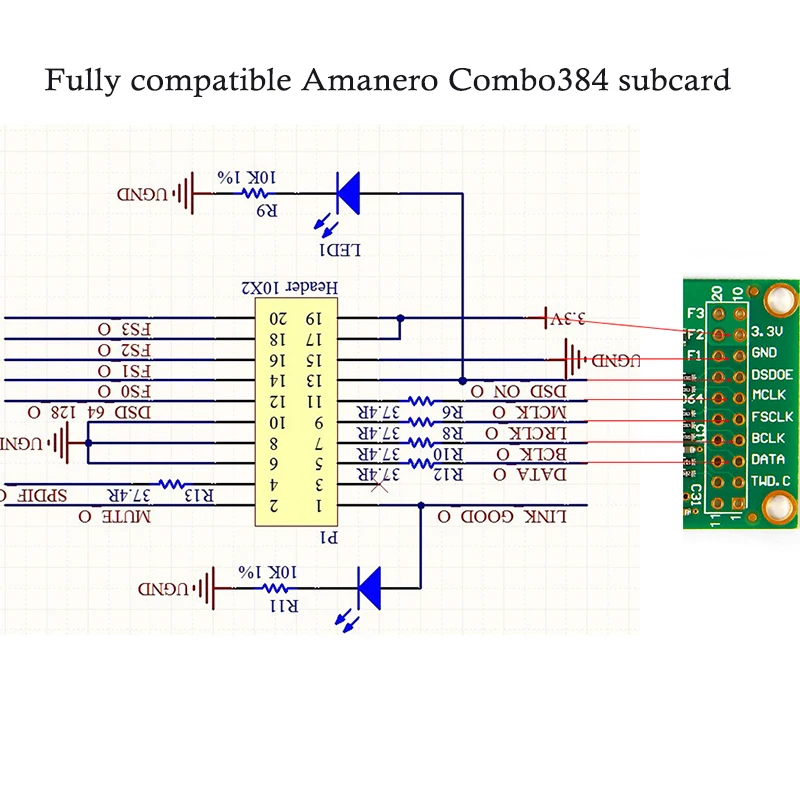

Описание выходного сигнала интерфейса I2S:
1. Отключение звука на высоком уровне; DSD_ON является высоким уровнем для DSD потока данных;
2, все уровни LVCMOS, напряжение-3,3 В;
3, 3,3 +-выходная мощность, выходной ток на 50 мА ниже;
4, MCLK выход 22,5792 МГц или 24,576 МГц часы;
5, FS0, FS1, FS2 являются индикатором уровня дискретизации, FS3 не используется;
6, LRCLK = DSDL, SDATA = DSDR, BCLK = DCLK

Причина этого высококлассного позиционирования карты USB DAC заключается в том, что она использует две черные технологии::
1. Технология синхронизации источника и технология формирования CPLD;
2, саморазработанная Система часов, с использованием заказного высокопроизводительного кристаллического осциллятора, сверхнизкого фазового шума, сверхнизкого дрожания.

Технические характеристики:
1. Это высококачественный цифровой интерфейс USB с использованием последней серии xCORE-200 XMOS. Новое поколение чипов XMOS, используя более передовую технологическую технологию, удваивает производительность старых чипов U8 для достижения 1000 MIPS мощности обработки.
2. Все вентиляторы знают, что ядро цифрового аудио-это алгоритм. Наша команда работает в области цифрового аудио в течение многих лет, и при поддержке команды XMOS FAE, мы осуществили ряд технических усовершенствований и оптимизацию алгоритма на основе оригинальной прошивки.

Технические показатели:
Частота образцов, поддерживаемая каждым выходным интерфейсом:
PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,
176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
[Где I2S out поддерживает все частоты дискретизации, S/PDIF поддерживает до 192 кГц]
DSD: 2,8 МГц (DSD64) - DoP, native
5,6 МГц (DSD128) - DoP, родной
11,2 МГц (DSD256) - DOP, native
[Where I2S out поддерживает все форматы DSD, S/PDIF и AES/EBU поддерживает режим DSD64 DOP]
Ширина Бит: до 32 бит над выходом I2S
До 24 бит по S/PDIF

Упаковочный лист:

Готовая USB плата * 1 шт.
