Анализатор антенны SARK 110 от 100 кГц до 230 МГц|Анализаторы спектра| |

Общие

· Диапазон частот: от 100 кГц до 230 МГц

· Разрешение частоты: 1 Гц

· Стабильность частоты: ± 30 ppm

· Синусоида выход

· Разъем RF: разъем MCX

· Выходная мощность: прибл. -10 дБм (0,1 МВт, 70.7mV амплитудно-модулируемый сигнал) В переменного тока, 50-ом нагрузки

· Время развертки (скалярной Диаграмма/круговой диаграмме/поле режим): кнопку в течение 3-х секунд (Нормальный/Быстрый забор), в течение 5-ти секунд, двойная пешеходная машина/медленно выборки), 1,5 секунд (Нормальный/Низкий разрешение)

· Время подметания (FDR): 6 секунд

· Разрешение частоты: 258 точек на стрелку (от 258 до 10000 в режиме глубокой развертки)

· Динамический диапазон возвратных потерь: от 0 до-60 дБ

· Динамический диапазон VSWR: 100:1 максимум

· Считывание импеданса в открытой цепи: 60000 (@ 1 МГц)

· Размеры: | Z | < 100K, | R | < 100K, | X | < 100K, | Rho | <0,98, C < 100 nF, L < 100 mH, -180 < ? <180

Измеряемые параметры

Сложное сопротивление (серия и параллель) и коэффициент отражения в прямоугольной и полярной форме, VSWR, обратная потеря, процент отражения мощности, фактор качества, эквивалентная емкость, эквивалентная индуктивность

Режимы работы

Скалярная диаграмма, смитная диаграмма, одночастотная, кабельная проверка (TDR), поле, Многополосная, генератор сигналов, компьютерное управление и ленточное сканирование

Особенности, характерные для большинства режимов

· Наборы для любительских радиочастот

· Регулируемая ссылка сопротивление

· Сохранение на диск и функции отзыва

· Три доступных варианта фиксированной шкалы и автоматическое масштабирование

· Наборы для популярных коаксиальных кабелей

· Линия передачи Add/subtract

· Черно-белые цветовые схемы

· Регулируемая ширина изображения

Скалярной диаграммы режим

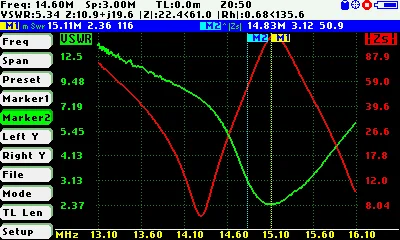

· Графический Рисунок двух выбранных пользователем параметров в прямоугольной таблице

· Два маркера с ручным или автоматическим позиционированием

· Отображение подробных параметров для центральной частоты или любого из двух позиций маркера

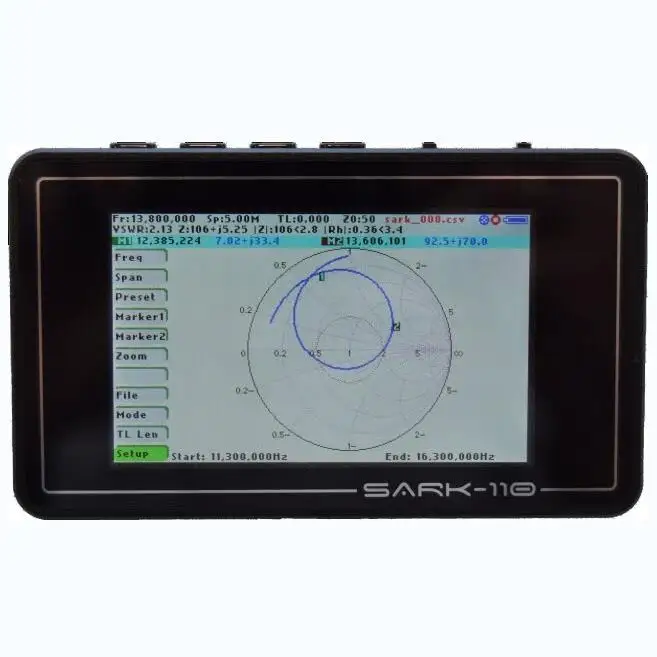

Круговой диаграмме режим

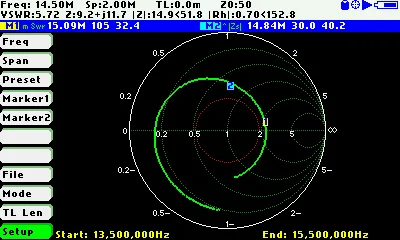

· Сложный коэффициент отражения в форме диаграммы Смита

· Два маркера с ручным или автоматическим позиционированием

· Отображение детальных параметров для центральной частоты или любого из двух позиций маркера

На одной частоте режим

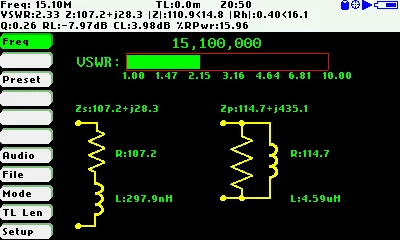

· Отображение всех параметров для одной частоты

· Графическое представление серии и эквивалента параллельного сопротивления

· КСВН аудио отзывы

· Схемные модели и автоматический LC Соответствующий сетевой калькулятор

Кабель Тесты режим

· Диапазон: от 2 до 250 м

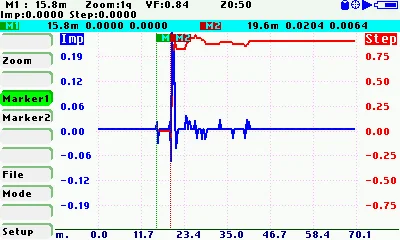

· Отображает шаг и импульсные отклики

Поле режим

· Графический участок одного из выбранных пользователем параметров в скалярной таблице с повышенной разборчивостью

· Отображение максимального и минимального значений

Многодиапазонный режим

Отображение прямоугольных диаграмм для четырех диапазонов одновременно

Генератор сигналов режим

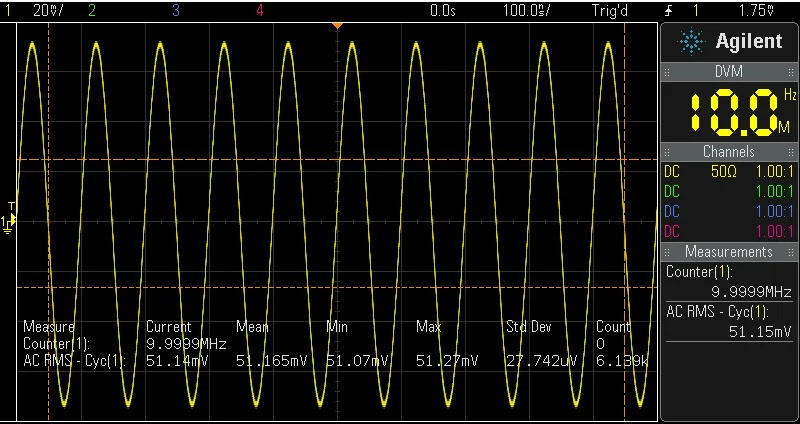

· Диапазон частот: от 1 кГц до 230 МГц

· Программируемый выходной уровень от-73 дБм до-10 дБм в нагрузке 50 Ом

· Режимы непрерывной, частотной развертки, AM и FM модуляции

· Линейный, логарифмический, двухлинейный и двухлогарифмический режимы развертки

Маркеры

Режимы отслеживания: пиковая мин, пиковая Макс, абсолютная мин, абсолютная Макс, значение крест любой, значение крест вверх, значение крест вниз

Интерфейс

· Полноцветный 3» на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей 400x240 пикселей

· 4 Специальные кнопки

· 2 клавиши навигации

ПК Интерфейс

· Usb-разъем Mini-B

· Высокоскоростное Композитное устройство USB 2,0:

O класс массового хранения (внутренний диск)

Класс o HID (режим управления компьютером)

Коробка для хранения

· Совместимость с внутренним диском 2 Мб

· Запоминающих устройств USB

· Функция сохранения и отзыва скриншота

· Функция сохранения и отзыва данных измерений

· Возможность выбора файлов с пользовательскими частотными предустановками, настройками масштаба и тремя пользовательскими типами кабелей

· Файлы данных измерений совместимы с Сарк-графиками и zplogs программами

Калибровки

· Автоматическая калибровка открытого/короткого/загруженного профиля до восьми сохраненных профилей

· 400 калибровочных точек

• Частота калибровки

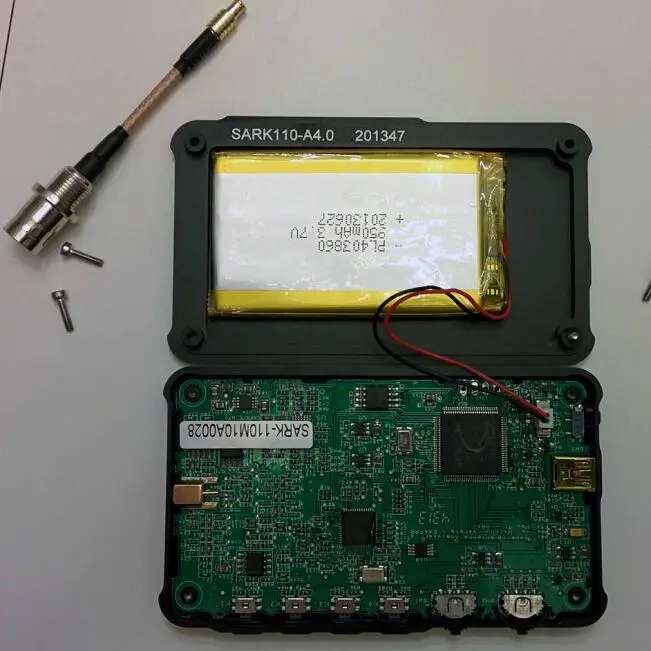

Измерение Архитектура

· Один преобразования Супергетеродин

· Два независимых канала измерения для одновременного измерения напряжения и тока для точного измерения фазы

· Два синхронизированных 12 битный аналого-цифровой преобразователь

Процессор

72 МГц STM32 MCU с 256 КБ флэш-памяти и 48 КБ SRAM

Мощность

· 3,7 V 1000 мАч встроенной литий-полимерный аккумулятор

· USB для работы и зарядки

· Функция автоматического отключения питания (отключено, 5, 10 или 30 минут)

· Автономность: прибл. 2,5 часов

· Время зарядки: прибл. 3,5 часов

Защита окружающей среды

Рабочая температура: 0 °C до 50 °C

Размеры

98*60*14,5 (мм)

Вес

120 г

Посылка Содержание

· SARK-110x1 со встроенным аккумулятором

· Адаптер разъема MCX-SMA x 1

· SMA штекер для SMA female 8 ” (20 см) кабель адаптер x 1
