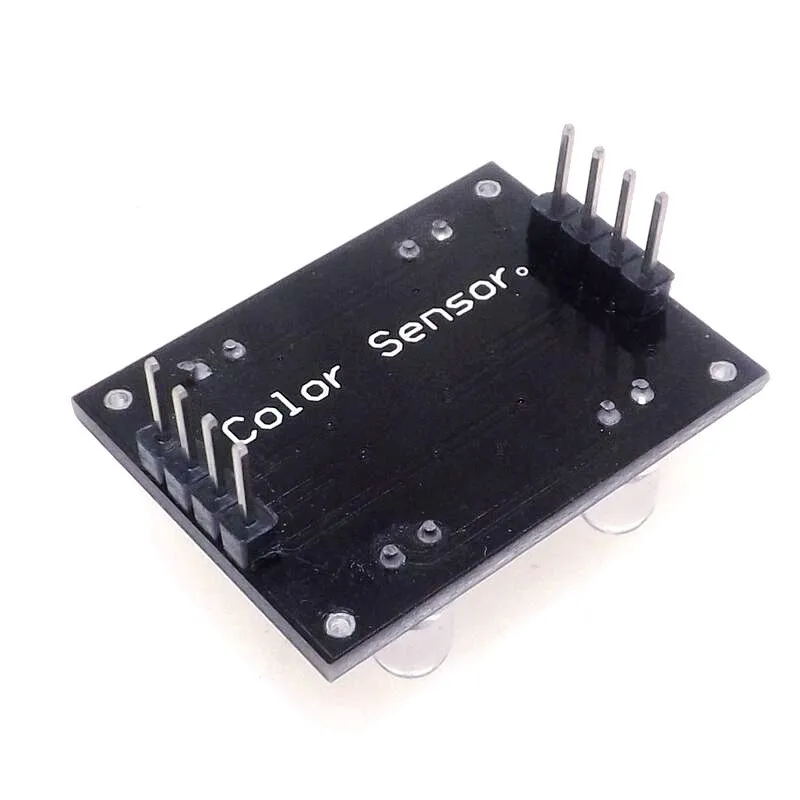

TCS230 TCS3200 цветной датчик распознавание цвета модуль цвет, чтобы отличить идентификацию цвета

Цвет принцип Датчика:

TCS230 8-Pin SOIC корпус для монтажа на поверхность, на один чип имеет 64 фотодиодов. Эти диоды делятся на четыре типа. 16 фотодода с красным фильтром; 16 фотодиодов с зеленый фильтр; 16 фотодиодов с синим фильтром; остальные 16 без любого фильтра, может всю оптическую информацию через. Фотодиодный чип ошеломлен, возможно, что минимизирует неравномерность аварийного излучения, тем самым увеличивая точность распознавание цвета; с другой стороны, тот же цвет фотодода 16 соединен параллельно, равномерно распределен в Диодная матрица, вы можете устранить цвет ошибки положения. Работа с двумя программируемыми контактами для динамического выбора нужного фильтра. Типичный Диапазон выходной частоты датчика от 2 Гц ~ 500 кГц, пользователи также могут выбрать два программируемых контакта до 100%, 20% или 2% коэффициента выходной шкалы, или режим отключения питания. Коэффициент выходной шкалы, так что выход датчика может быть адаптирован к разному диапазону измерения и увеличивает его способность адаптироваться. Например, при использовании низкоскоростного счетчика частоты можно выбрать небольшое значение масштабирования, которое соответствует выходной частоте TCS230 и счетчику. Краткое описание: 1. Импортированные фишки TCS3200 печатная плата с золотым покрытием 2. TCS3200-обновленная версия TCS230, чем лучше 3. Блок питания 3-5 В 4. анти-легкие помехи 5. белый светодиодный, может контролировать включение и выключение. 6. может обнаруживать несветящийся цвет объекта 7. Размеры печатной платы: (L) 33 мм * (W) 25 мм Отгрузочная ведомость: Как показано цветной сенсорный модуль * 1 Простая тестовая процедура выглядит следующим образом: # Включает в себя <reg52.h> # Определите uchar unsigned char # Определите uint unsigned int Рабочий цикл/S0, S1 для установки вывода; sbit S0 = P1 ^ 0 Sbit S1 = P1 ^ 1; Sbit S2 = P1 ^ 3;/S2, S3 настроен для того, чтобы учесть рисунок света Sbit S3 = P1 ^ 4; Sbit OE = P1 ^ 2;/включить Силы RS232_init () { TMOD = 0X20;/таймер 1 в режиме 1 SCON = 0x50; PCON = 0X80;/ TH1 = TL1 = 0XFF;/22,1184 м кристалл, скорость aud устанавливается до 115200 TR1 =-1 шт.; TI = 0; RI = 0; } Долл. США Void send_char (uchar a)/Отправка данных { SBUF = a; В то время как (TI = 0); TI = 0; } Долл. США Uchar get_char ()/получение данных { (RI = 0); RI = 0; Возврат SBUF; } Долл. США Uint color_display (uchar m) { Uint time, a; A = м; TMOD = 0x61;/счетчик 1, таймер 0 работает в 16-битный режим TH0 = TL0 = 0;/начать отсчет с нуля, время TH1 = TL1 = 0; S0 =-1 шт.; S1 =-1 шт.; S2 = m & 0x01; S3 = m & 0x02; OE = 0; TR0 = TR1 =-1 шт.; (TL1 <250); TR1 = TR0 = 0; OE =-1 шт.; Время = 0*256 + TL0; Возврат (время); } Долл. США Силы main () {Uint температура; RS232_init (); OE =-1 шт.; В то время как (1) {Temp = color_display (get_char (); RS232_init (); Send_char (темп/1000); Send_char (температура % 1000/100); Send_char (температура % 100/10); Send_char (температура % 10); } Долл. США } Долл. США Через последовательный порт, чтобы выбрать тип цветовых каналов, а затем из-за различных цветов, соответствующие разному времени (количество одного и того же), чтобы определить различные цвета.
