12A понижающий преобразователь постоянного напряжения тока ЖК дисплей Напряжение

12A понижающий преобразователь постоянного напряжения тока ЖК дисплей Напряжение

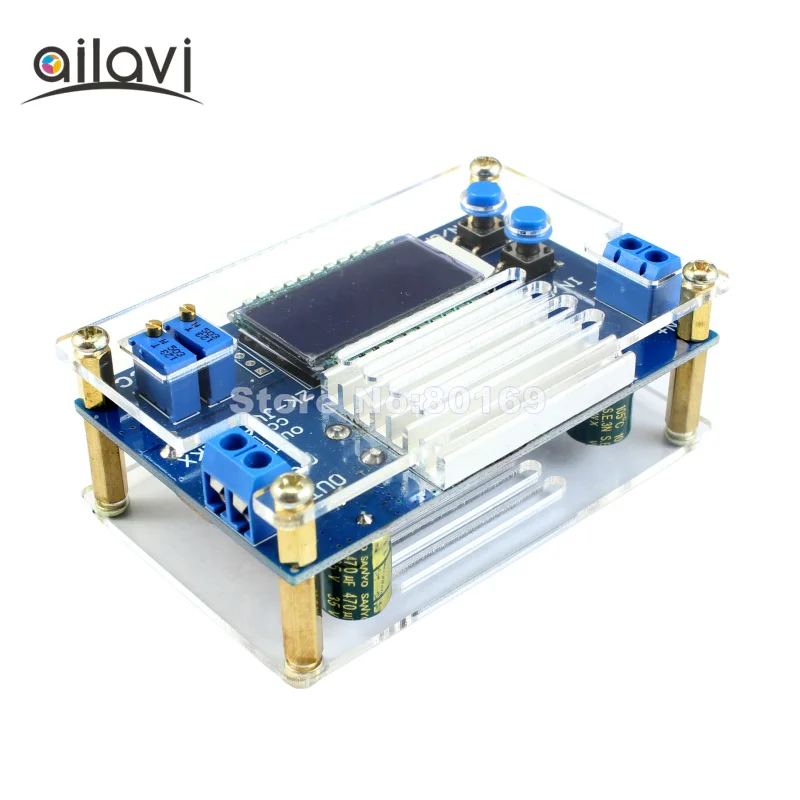

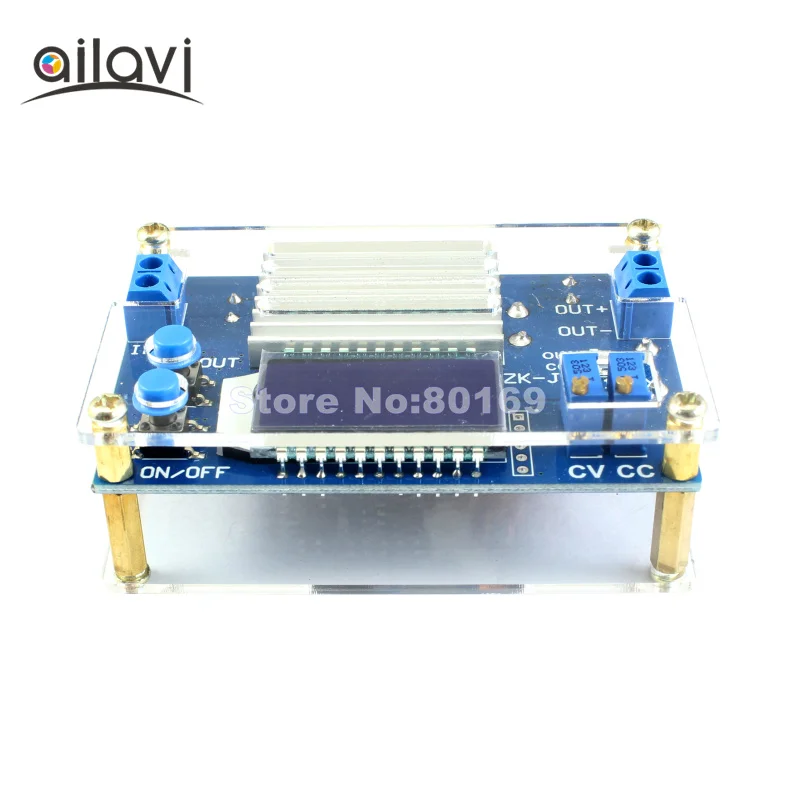

• Кристальная оболочка, элегантный дизайн, прикоснитесь к прикосновению хорошего качества;

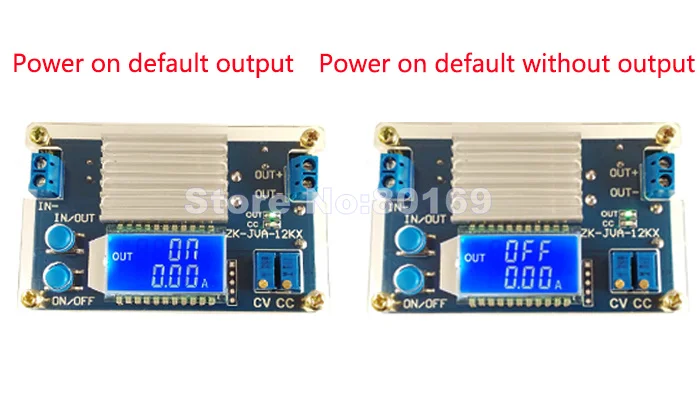

• Нажмите кнопку, чтобы контролировать выход вкл/выкл, и вы можете установить питание по умолчанию включено или выключено;

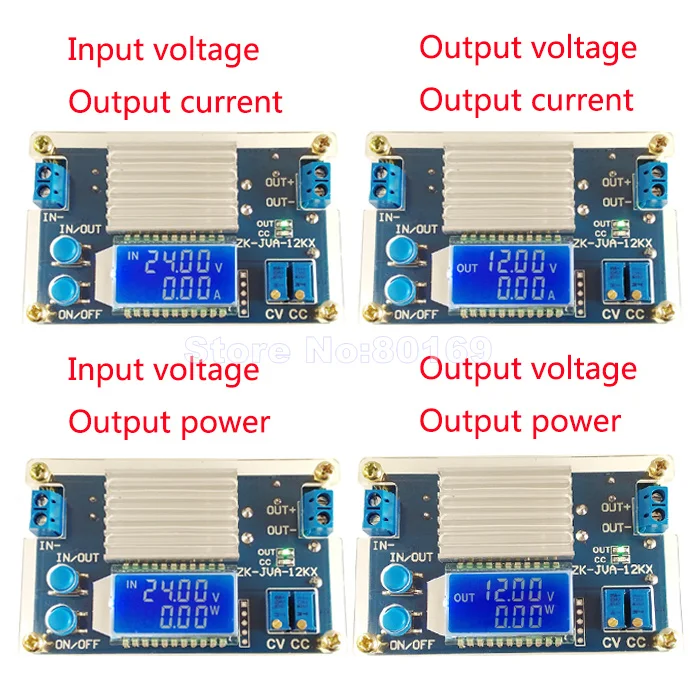

• ЖК-дисплей может отображать Входное и выходное напряжение, выходную мощность выходного тока;
• Входная защита от обратного хода, обратная защита не горит;
• Высокая эффективность 95% или более, высокий ток, низкое тепло, выходное напряжение 1,2-32 В произвольное регулирование, регулируемое значение постоянного тока 0-12 А, подходит для мощного светодиодного привода постоянного тока, зарядка аккумулятора.

• Входное напряжение: 5,3-32 В (самый низкий вход 4 в для достижения понижения, но менее 5,3 В Входное напряжение и измерения тока неточны)
• Выходное напряжение: 1,2-32 в (необходимо убедиться, что входное напряжение выше, чем выходное напряжение, минимальная разница напряжения между ними составляет 0,8 В)
• Выходной ток: долгосрочная стабильная работа в 8А, усиление тепла может достигать 12А
• Выходная мощность: Естественное охлаждение 120 Вт (8а или меньше), для увеличения охлаждения 160 Вт
• Дисплей напряжения: разрешение 0,05 В, диапазон 0-32 В
• Текущий Дисплей: разрешение 0,01a, диапазон 0-12 A
• Эффективность преобразования: около 96%
• Рабочий ток: 25 мА или около того
• Мягкий старт: Да (очень мощный с модулем нагрузки может не запускаться)
• Входная защита обратного хода: Да
• Выход: нет (если Вы заряжаете аккумулятор, Первый модуль для питания, затем аккумулятор, и чтобы убедиться, что напряжение батареи ниже, чем выходное напряжение; если условия являются положительным выходом в серии с антирефлюксовым диодом)
• Защита от короткого замыкания: Да

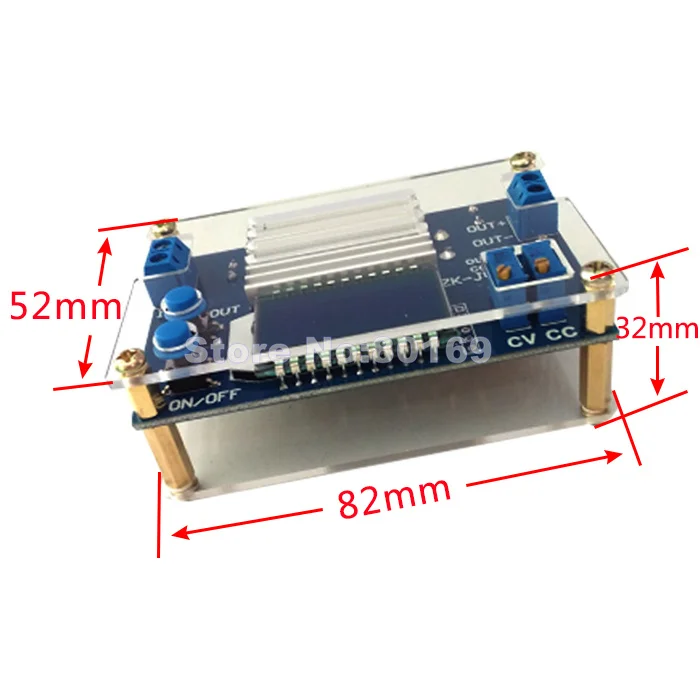

• Размер: Д * Ш * В 82*52*32 мм
• Вес: 80 г

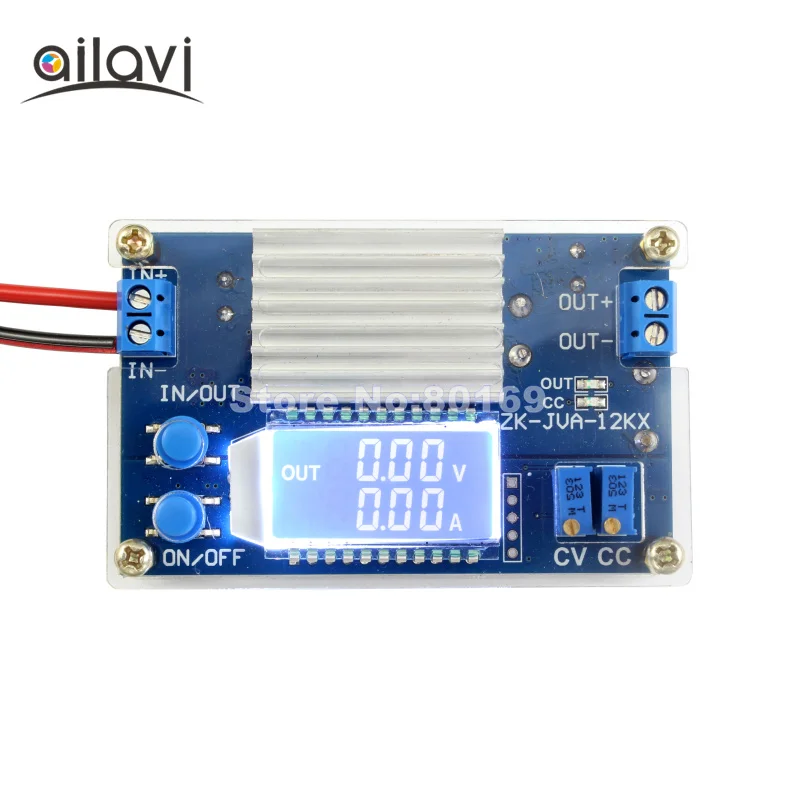

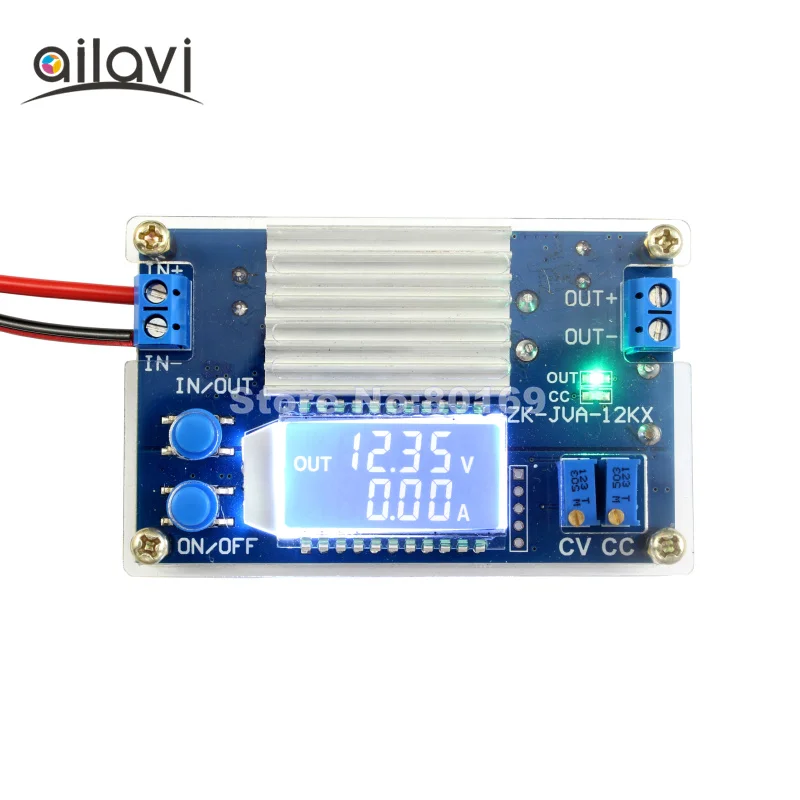

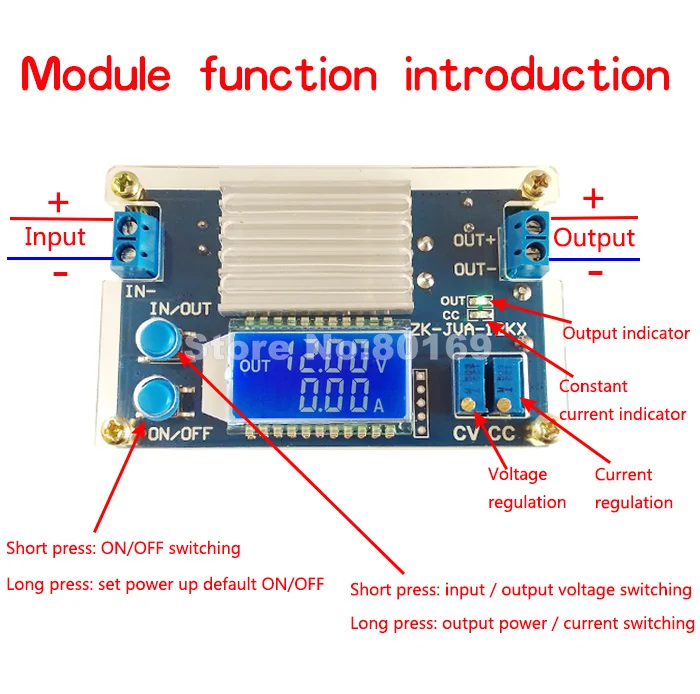

• Модуль имеет вход/выход, ВКЛ/ВЫКЛ Две кнопки: Кнопка ВКЛ/ВЫКЛ для переключения входного напряжения и дисплея выходного напряжения, длительное нажатие, чтобы переключить выходной ток; кнопка Вкл/Выкл кнопка управления Выход вкл/выкл, Нажмите и удерживайте кнопку, чтобы включить или выключить выходное состояние по умолчанию в следующий раз.

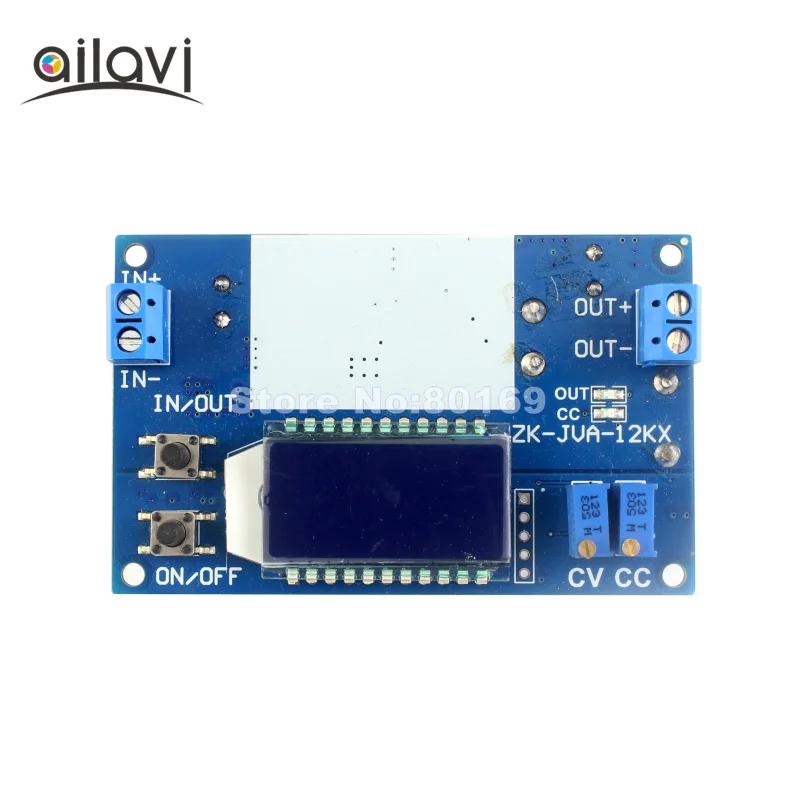

• CC-ЭТО ПОТЕНЦИОМЕТР настройки тока, вращение по часовой стрелке, может увеличить заданный ток, когда ток нагрузки достигает заданного тока, введите состояние постоянного тока, индикатор постоянного тока CC (красный) загорается; правильное CV-ЭТО ПОТЕНЦИОМЕТР настройки напряжения, вращение по часовой стрелке, может увеличить выходное напряжение. Индикатор выхода-это индикатор состояния выхода, когда выходное напряжение включено, в противном случае выключено.

1. Настройте потенциометр постоянного напряжения CV так, чтобы выходное напряжение достигло нужного напряжения.
2. Поверните потенциометр CC более 10 витков против часовой стрелки и измерьте выходной ток короткого замыкания с помощью измерителя тока 10A или 20A (Подключите два тестовых провода непосредственно к выходному концу), и отрегулируйте постоянный ток CC по часовой стрелке выходной ток достигает значения, которое вы хотите установить защиту от перегрузки по току. (Например, если текущее значение, отображаемое мультиметром, составляет 2А, максимальный ток будет достигать 2А при использовании модуля. Когда ток достигает 2А, красный светодиод постоянного тока включен, в противном случае светодиод выключен)

1. Определите напряжение поплавка и зарядный ток, для которых вам нужен перезаряжаемый аккумулятор (если параметр литиевой батареи составляет 3,7 В/2200 мАч, то поплавковое напряжение составляет 4,2 В, а максимальный зарядный ток-1С ie 2200mA)
2. При условии отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигло поплавкового напряжения. (Если литиевая батарея 3,7 В заряжена, Отрегулируйте выходное напряжение до 4,2 В)
3. Поверните потенциометр CC более 10 поворотов против часовой стрелки в конце, а затем Измерьте выходной ток короткого замыкания с измерителем тока 10A или 20A (Подключите два тестовых провода непосредственно к выходному концу), и отрегулируйте постоянный ток CC по часовой стрелке, чтобы выходной ток достиг предварительно определенного значения тока зарядки;
4. Подключите аккумулятор, заряжайте.
5. Шаги 1, 2 и 3 таковы: выходной источник питания на входе, выход не подключен к нагрузке батареи)

1. Убедитесь, что вам нужно управлять светодиодным рабочим током и максимальным рабочим напряжением;
2. (В условиях отсутствия нагрузки мультиметр измеряет выходное напряжение и регулирует потенциометр постоянного напряжения так, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.
3. Поверните потенциометр CC более 10 поворотов против часовой стрелки в конце, а затем Измерьте выходной ток короткого замыкания с измерителем тока 10A или 20A (Подключите два тестовых провода непосредственно к выходу

В комплект входит:

• 1 шт. * 12A понижающий модуль
