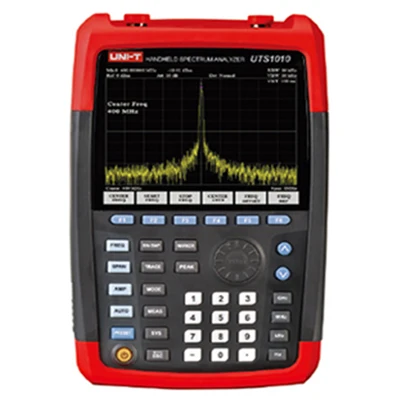

Портативный анализатор спектра UTS1010|Генераторы сигнала| |

Технические характеристики

UTS1010

Измерение спектра

Диапазон

9 кГц ~ 2 ГГц

Разрешение

1 Гц

Точность

± (Индикация частоты * Точность определения частоты + 1% * Диапазон + 10% * RBW + 0,5 * [диапазон/(точки развертки-1)]+ 1 Гц)

Внутренняя ссылка (10 МГц)

Скорость старения <1ppm/год

Стабильность над температурой <0.5ppm (15 ℃ ~ 35 ℃)

Полоса пропускания разрешения (RBW)

Диапазон

10 Гц ~ 3 МГц, настроено до: 1 Гц ~ 10 Гц

Портативность (60 дБ/3 дБ)

RBW≤ 500 кГц;<5:1 типичный (цифровая реализация, рядом с формой Гаусса);
<5% типичный

Точность

RBW≤ 500 кГц; <5% типичный

Полоса пропускания видео

10 Гц ~ 3 МГц

Средний уровень шума (1 Гц RBW, 0 дБ RF аттенюатор)

Усилитель выключен

100 кГц ~ 1 МГц: <-100dBm-3 ×(f/100 кГц) дБ
1 МГц ~ 10 МГц: <-130dBm
10 МГц ~ 1 ГГц: <-135dBm
1 ГГц ~ 3,6 ГГц по уровню поверхности: <-130dBm

Предварительный усилитель на

100 кГц ~ 1 МГц: <-120dBm-3 ×(f/100 кГц) дБ
1 МГц ~ 10 МГц: <-150 дБм
10 МГц ~ 1 ГГц: <-155dBm
1 ГГц ~ 3,6 ГГц по уровню поверхности: <-148dBm

Фазовый шум(Fc = 500 МГц)

Смещение 30 кГц

-90dBc/Hz

Смещение 100 кГц

-100dBc/Гц

Офсетная 1 МГц

-110dBc/Гц

Время подметания

Срок службы (100 Гц ≤SPAN≤ 3,6 ГГц)

От 10 мс до 3000 с

Нулевой диапазон

От 1 мс до 3000 с

Режимы развертки

Непрерывный, одиночный

Триггер

Источник запуска

Авто, видео, EXT

Смещение 100 кГц

5V TTL уровень (Типичный)

Счетчик частоты

Разрешение

1 Гц, 10 Гц, 100 Гц, 1 кГц

Неуверенность

Индикация частоты x Ход сравнения частоты + разрешение счетчика

Точность амплитуды (20℃~ 30℃)

Общая точность амплитуды (90%)

± 1,5 дБ
Диапазон входного сигнала: -50dBm ~ 0dBm

Амплитуда

Макс. Безопасный входной уровень

Средняя непрерывная мощность: + 27 дБм

Макс. Входное напряжение постоянного тока

50Vdc

Диапазон входного аттенюатора

0 ~ 39 дБ, в 3 дБ шаг

1 дБ сжатие

+ 7dBm

Внутренняя память

128 Мб

Остаточный отклик

Третий заказ (TOI)

> 30 МГц: 13dBm 13dBm

Второй гармонический перехват (ши)

+ 30dBm

Порочный вход

<-60dBm

Остаточный отклик

<-85dBm

Генератор отслеживания (опционально)

Частотный диапазон

100 кГц до 1,5 ГГц

Выходная мощность

-30 дБм ~ 0 дБм, в 1 дБ шаг

Выходная плоскость

± 3 дБ

Входной выход

ВЧ вход

N тип, Женский (50 Ом)

USB

Usb-хост, usb-устройство

LAN

10/100 Base-T, RJ-45 разъем

AM/FM Демодуляция

Гарнитура

Исходный входной выход

10 МГц, BNC Female, вход: 0 дБм ~ + 10 дБм; Выход: 0 дБм ± 2 дБ

Общие характеристики

Мощность

Литий-ионный аккумулятор: 7,4 В 6600 мАч;

Адаптер постоянного тока: 100 ~ 240VAC 50/60Hz 1.5A

Дисплей

6,5 дюймов TFT LCD, VGA (640 × 480)

Цвет изделия

Красный и серый

Вес нетто продукта

3,0 КГ

Размер изделия (W×H×D)

182 мм × 288 мм × 142 мм

Стандартные аксессуары

Адаптер постоянного тока, Конвертор N/SMA, Конвертор N/BNC, кабель RF, антенна

Стандартная индивидуальная упаковка

Подарочная коробка, руководство на английском языке

Стандартное количество в коробке

2015 г. 1 предмет

Стандартное измерение коробки
(L×W×H)

400 мм × 280 мм × 220 мм

Стандартная коробка Вес брутто

3,9 КГ
