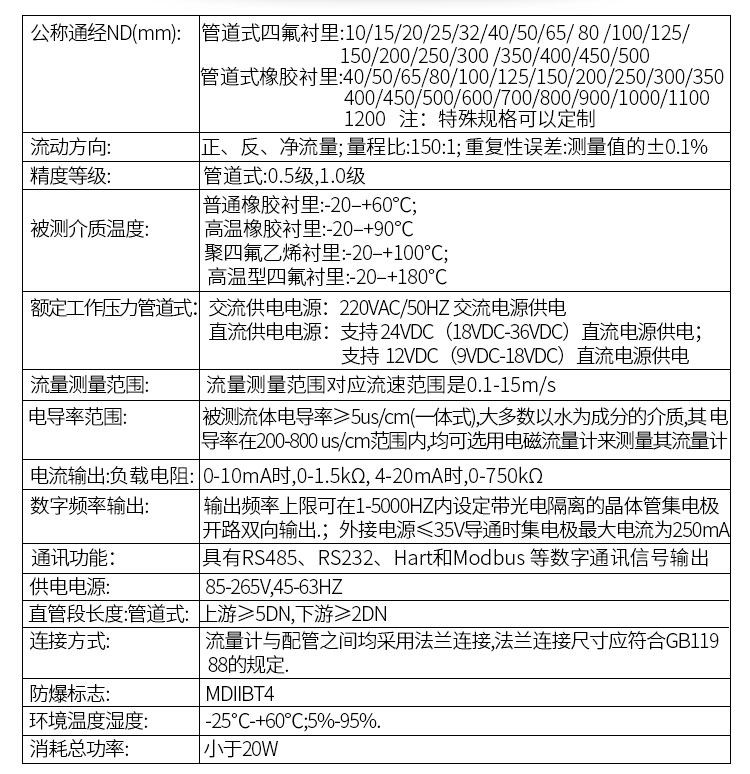

Номинальный ND (мм)

Трубопровод-тип Фтор подкладка: 10/15/20/25/32/40/50/65/80/100/125/150/200/250/300/350/400/450/500

Трубопровод резиновая подкладка: 40/50/65/80/100/125/150/200/250/300/350/400/450/500/600/700/800/900/1000/1100/ 1200

Примечание: специальные спецификации могут быть настроены

Направлением потока

Нужно подключить положительный и отрицательный полюс, чистый поток; радиус действия передаточное число: 150: 1; Повторяемость погрешность ±0. 1% из измеренное значение

Точность уровня

Тип трубы: 0,5, 1,0

Измеренная температура среды

Обычная Резиновая подкладка:-20-+ 60 ° C;

Теплая резиновая подкладка:-20-+ 90 ° C;

PTFE подкладка:-20-+ 100 ° C;

Тип подогрева фтора:-20-+ 180 °C

Рабочее давление трубопровода

Источник питания переменного тока: 220 В переменного тока/50 Гц

Источник питания постоянного тока: Поддержка 24VDC (18VDC-36VDC) Источник питания постоянного тока;

Поддержка 12 вольт постоянного тока (9VDC-18VDC) Источник питания постоянного тока

Диапазон измерений потоков

Прибор для измерения расхода диапазона соответствует Диапазон расхода 0,1-15 м/с.

Диапазон электропроводимости

Проводимость измеряемой жидкости составляет ≥5us/см (Интегральная). Большая часть водной среды имеет проводимость 200-800us/см. Электромагнитный расходомер может использоваться для измерения расходомера.

Ток на выходе: сопротивление нагрузки

0-10 мА, 0-7,5 kΩ, 0-750k Ω на 4-20 мА

Цифровой Выходная частота

Верхний предел выходной частоты может быть установлен для открытия двунаправленного выхода открытого коллектора с оптической изоляцией в 1-5000 Гц; когда внешний источник питания ≤35в, максимальный ток-250 мА.

Функции связи

Выход сигнала цифровой связи, такой как RS485, RS232, Hart и Modbus

Блок питания

85-265 в, 45-63 Гц

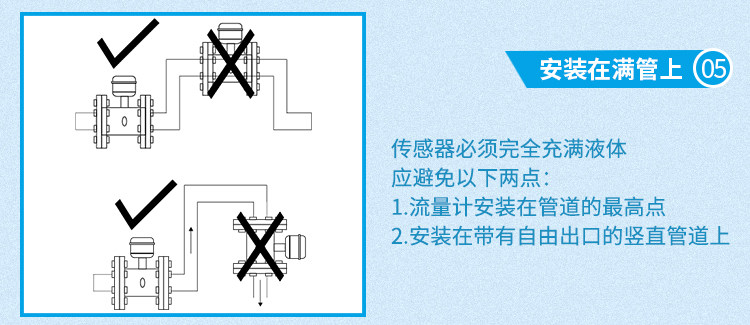

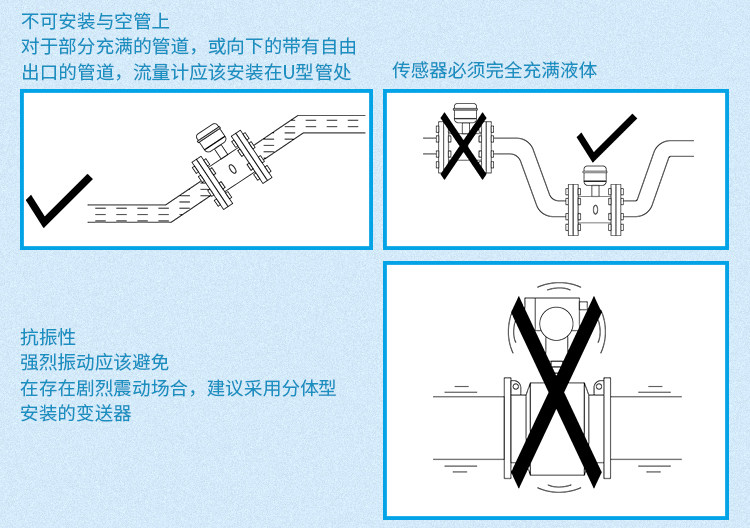

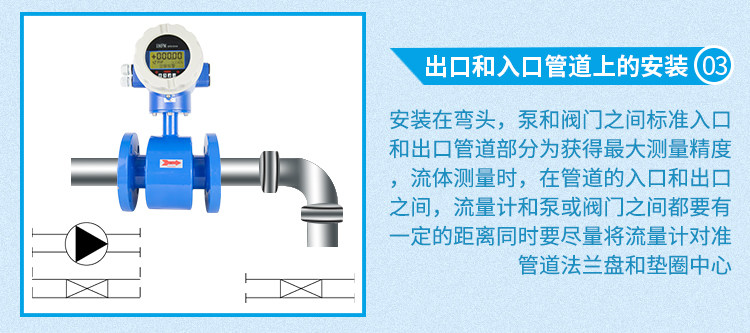

Длина прямой трубы: тип трубы

Вверх по течению ≥5DN, вниз по течению ≥2DN

Способ подключения

Расходомер и Труба Фланцевые, и фланец Размер соединения должен соответствовать требованиям GB11988.

Взрывозащищенный mark

MDIIBT4

Температура и влажность окружающей среды

-25 ° C-+ 60 ° C; 5%-95%.

Общее энергопотребление

Меньше, чем 20 W

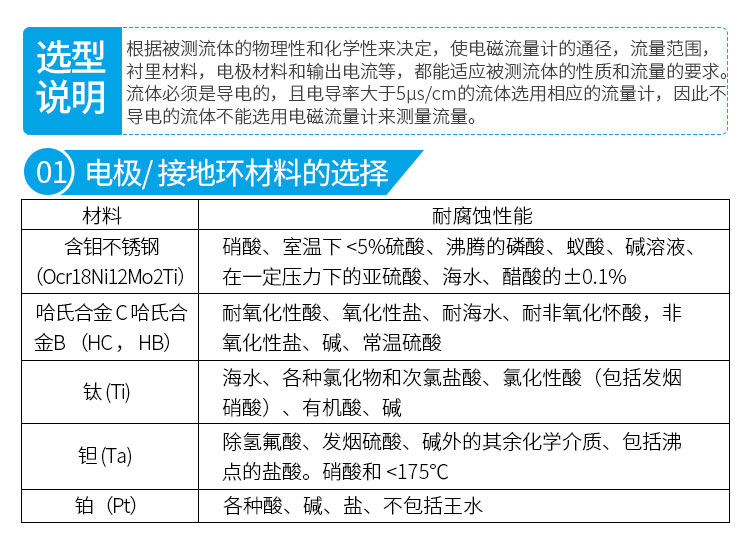

Материал

Устойчивость к коррозии

Молибденовая нержавеющая сталь (Ocr18Ni12M02Ti)

Азотная кислота, <5% серной кислоты при комнатной температуре, кипящей фосфорной кислоты, муравьиной кислоты, щелочного раствора, ±0. 1% сернистой кислоты, морской воды, уксусная кислота под определенным давлением

Hastelloy C Hastelloy B (HC, HB)

Окислительная кислота, окисляющая соль, устойчивая к морской воде, не окисляющая кислота, не окисляющая соль, щелочь, нормальная температура серной кислоты

Оксид титана (Ti)

Морская вода, различные хлориды и гипохлорная соляная кислота, хлорированные кислоты (включая фумигающую азотную кислоту), органические кислоты, щелочи

Ta

Оставшаяся химическая среда, кроме фтористой кислоты, фумигающей серной кислоты, щелочи, включая кипящую соляную кислоту. Азотная кислота и <175 ° C

Платина (Pt)

Различные кислоты, основания, соли, не включая aqua regia

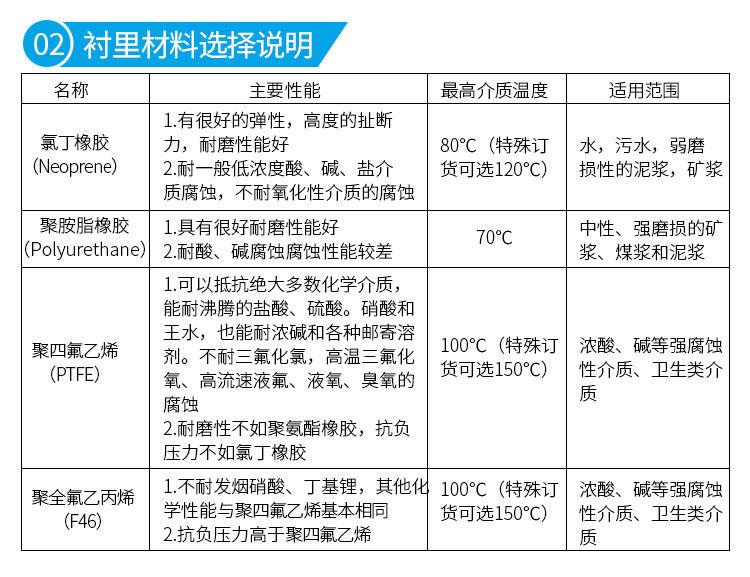

Название

Основные характеристики

Высокий средней температуре

Сфера применения

Неопрен

1, обладает хорошей эластичностью, высокой разрывной силой, хорошей износостойкостью

2, устойчивы к общей низкой концентрации кислоты, щелочи, соли средней коррозии, не устойчивы к окислению коррозионных сред

80 ° C (120 ° C для специального заказа)

Вода, канализация, слабо абразивная грязь, целлюлоза

Полиуретановый каучук

1, имеет хорошую износостойкость

2. Устойчивость к коррозии кислот и щелочей низка

70 ° C

Нейтральный, сильный износ целлюлозы, угольной суспензии и грязи

PTFE

1, может противостоять большинству химических сред, может выдерживать кипячение соляной кислоты, серной кислоты. Азотная кислота и aqua regia также устойчивы к концентрированным щелочям и различным растворителям почтовых отправлений. Не устойчив к трифториду хлора, высокотемпературному трифторированию, высокому расходу жидкости фтор, жидкому кислороду, коррозии озона

2, износостойкость не так хороша, как полиуретановая резина, анти-отрицательное давление не так хорошо, как неопрен

100 °C (150 °C для специального заказа)

Сильная коррозионная среда, такая как концентрированная кислота и щелочь, гигиеническая среда

Политетрафторэтилен

1, не устойчивы к фумированию азотной кислоты, бутилового лития, другие химические свойства такие же, как политетрафторэтилен

2, анти-отрицательное давление выше, чем PTFE

100 °C (150 °C для специального заказа)

Сильная коррозионная среда, такая как концентрированная кислота и щелочь, гигиеническая среда

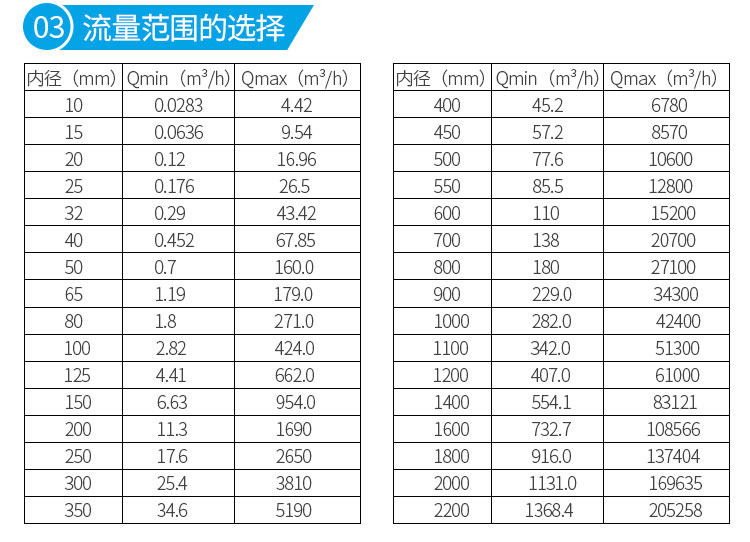

Внутренний диаметр (мм)

Qmin (м2/ч)

Qmax (м2/ч)

10

0,0283

4,42

15

0,0636

9,54

20

0,12

16,96

25

0,176

26,5

32

0,29

43,42

40

0,452

67,85

50

0,7

160,0

65

1,19

179,0

80

1,8

271,0

100

2,82

424,0

125

4,41

662,0

150

6,63

954,0

200

11,3

1690

250

17,6

2650

300

25,4

3810

350

34,6

5190

400

45,2

6780

450

57,2

8570

500

77,6

10600

550

85,5

12800

600

110

15200

700

138

20700

800

180

27100

900

229,0

34300

1000

282,0

42400

1100

342,0

51300

1200

407,0

61000

1400

554,1

83121

1600

732,7

108566

1800

916,0

137404

2000

1131,0

169635

2200

1368,4

205258
